Molte aziende possono citare acicalino piezoelettrico, ma meno possono supportare attività di esportazione stabili, comunicazioni tecniche utili e affidabilità negli ordini ripetuti. Per i team di approvvigionamento OEM, la sfida non è solo individuare una fabbrica di cicalini. Sta scegliendo un produttore di cicalino piezoelettrico in grado di supportare l'intero processo aziendale relativo alla parte.
Gli importatori e i team di approvvigionamento di solito ottengono risultati migliori quando confrontano contemporaneamente l'idoneità del prodotto e l'esecuzione quotidiana dei fornitori. Un preventivo ti dice quanto costa un lotto di cicalini; non ti dice nulla su come suonerà il quarto lotto o sulla rapidità con cui verrà data risposta a un disegno del cicalino rivisto.

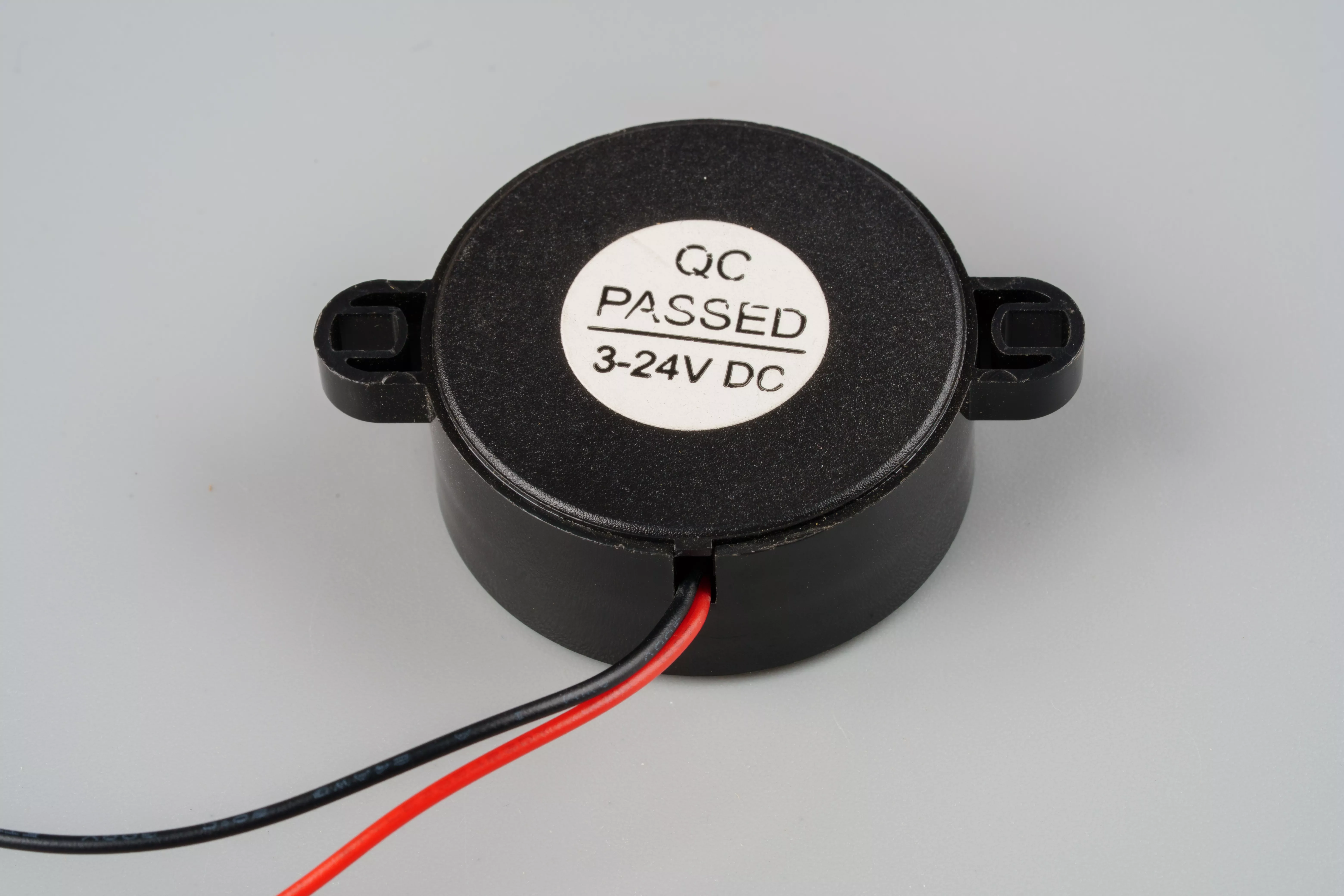

Un serio produttore di cicalini piezoelettrici dovrebbe supportare più di un modello standard. Gli acquirenti dovrebbero verificare se il fornitore è in grado di coprire le principali indicazioni del cicalino richieste dai moderni progetti OEM, poiché il primo ordine raramente è l'ultimo. Una piattaforma di rilevamento del fumo inizia con un cicalino attivo a foro passante, quindi aggiunge unCicalino SMDper una scheda più recente, è necessario un corpo del cicalino sigillato per una variante da esterno. Se i tre segnalatori provengono da tre stabilimenti, l'acquirente qualifica tre sistemi di qualità invece di uno.
| Capacità del fornitore | Perché è importante per gli acquirenti |
|---|---|
| Gamma di buzzer attivi e passivi | Supporta diverse strategie audio del prodotto senza cambiare fornitore |
| Opzioni SMD e cicalino a foro passante | Aiuta ad allineare il cicalino con il processo di assemblaggio già in atto |
| Prodotti con cicalino sigillati o impermeabili | Migliora l'idoneità per l'uso esterno, di lavaggio e industriale |
| Diversità di tensione e di pacchetto | Supporta più piattaforme di prodotti OEM su un'unica fonte di cicalino approvata |
| Elementi acustici in ceramica piezoelettrica | Permette di integrare il cicalino nell'alloggiamento del cliente |
Chiedere al produttore del cicalino piezoelettrico di fornire un preventivo per famiglie anziché un singolo codice articolo. In pratica una fabbrica capace dovrebbe gestirecicalini piezoelettrici attivi(oscillatore integrato, pilotato da DC),cicalini piezoelettrici passivi(unità esterna, tono impostato dall'MCU host),cicalini elettromagneticiin magnetico attivo epassivo magneticoforme,Cicalini SMDper l'assemblaggio di riflusso, ilserie di cicalini pogo-pinper l'assemblaggio del modulo senza attrezzi ecicalini di allarmesuperiore a 95dB. La copertura è la riduzione del rischio più economica disponibile nella fase di selezione ed è la prima cosa che un buon produttore di cicalini piezoelettrici si offrirà volontario.
Il prezzo è importante, ma la mancata corrispondenza tecnica può creare perdite maggiori a causa del ricampionamento, della riprogettazione e dei ritardi nella spedizione. Gli acquirenti dovrebbero prima richiedere i dati principali del cicalino elettrico e acustico e solo successivamente confrontare i numeri tra i fornitori. Un produttore di cicalini piezoelettrici che risponde con un set completo di parametri in un unico passaggio è solitamente quello che risponderà rapidamente anche quando una modifica si avvicina alla data di produzione.
| Parametro | Cosa chiedere |
|---|---|
| Tensione nominale e assorbimento di corrente | Tensione del cicalino in V CC o V p-p, più corrente massima in mA a quella tensione |
| Livello di pressione sonora | SPL del cicalino in dBcon la distanza di prova e le condizioni di guida indicate |
| Frequenza di risonanza | Frequenza in Hz e tolleranza, poiché l'uscita del cicalino diminuisce la risonanza |
| Dimensioni imballo e montaggio | Ingombro del cicalino in mm e se la parte è a foro passante, a filo o a rifusione SMD |
| Intervallo di temperatura operativa | Intervallo indicato del cicalino in °C e tenuta o grado IP, ove pertinente |
La tabella seguente elenca i modelli rappresentativi in grandi volumi dal catalogo di produzione di Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI). Tutti i valori sono presi dalle nostre schede tecniche: nessuna cifra è stimata. Qualsiasi produttore di cicalini piezoelettrici da te selezionato dovrebbe essere in grado di produrre, su richiesta, una tabella di cicalini di questa forma.
| Modello | Tipo | Voltaggio | Frequenza di risonanza | minimo SPL | Attuale | Dimensioni (mm) | Temp. Allineare |
|---|---|---|---|---|---|---|---|
| HNR-1207PA5.0 | Piezo passivo | 5,0 V p-p | 4000±500Hz | ≥ 80dB | ≤ 10 mA | Φ12,5 × 7,0 | Da −20 a +70 °C |
| HNR-1255PA6.5 | Piezo passivo | 5,0 V p-p | 4000±500Hz | ≥ 80dB | ≤ 10 mA | Φ12,5×5,5 | Da −20 a +70 °C |
| HNR-1707 | Piezo passivo | 5,0 V p-p | 4000±500Hz | ≥ 85dB | ≤ 10 mA | Φ17,0 × 7,5 | Da −20 a +70 °C |
| HNR-2207PA10 | Piezo passivo (perno a molla) | 3,0 V p-p | 2000±500 Hz | ≥ 75dB | ≤ 3 mA | Φ22,0 × 7,0 | Da −20 a +70 °C |
| HNB09A05 | Elettromagnetico (attivo) | 5 V CC | 2700±300 Hz | ≥ 85dB | ≤ 30 mA | Φ9,0 × 5,5 | Da −20 a +70 °C |
| HNT-9042-05 | Elettromagnetico (attivo) | 5 V CC | 2700±300 Hz | ≥ 85dB | ≤ 30 mA | Φ9,0 × 4,2 | Da −20 a +70 °C |
| TMB12A05 | Elettromagnetico (attivo) | 5 V CC | 2400±300 Hz | ≥ 85dB | ≤ 30 mA | Φ12,0 × 9,5 | Da −20 a +70 °C |
| TMB12A12 | Elettromagnetico (attivo) | 12 V CC | 2700±300 Hz | ≥ 88dB | ≤ 30 mA | Φ12,0 × 9,5 | Da −20 a +70 °C |
| TMB12A24 | Elettromagnetico (attivo) | 24 V CC | 2400±300 Hz | ≥ 90dB | ≤ 30 mA | Φ12,0 × 9,5 | Da −20 a +70 °C |
| HMB1275-05B | Elettromagnetico (attivo) | 5 V CC | 2700±300 Hz | ≥ 85dB | ≤ 30 mA | Φ12,0 × 7,5 | Da −20 a +70 °C |
| HN-2512 | Elettromagnetico (passivo) | 5/12 V CC | 800±300 Hz | ≥ 85dB | ≤ 30 mA | Φ12,0 × 9,0 | Da −20 a +70 °C |
| QMB-09B-05 | Elettromagnetico (passivo) | 5 V CC | 2700±300 Hz | ≥ 85dB | ≤ 60 mA | Φ9,0 × 5,5 | Da −20 a +70 °C |
| HN-1206 | Elettromagnetico (passivo) | 5 V CC | 2,0 / 2,4 / 2,7kHz | ≥ 85dB | ≤ 60 mA | Φ12,0 × 9,0 | Da −20 a +70 °C |

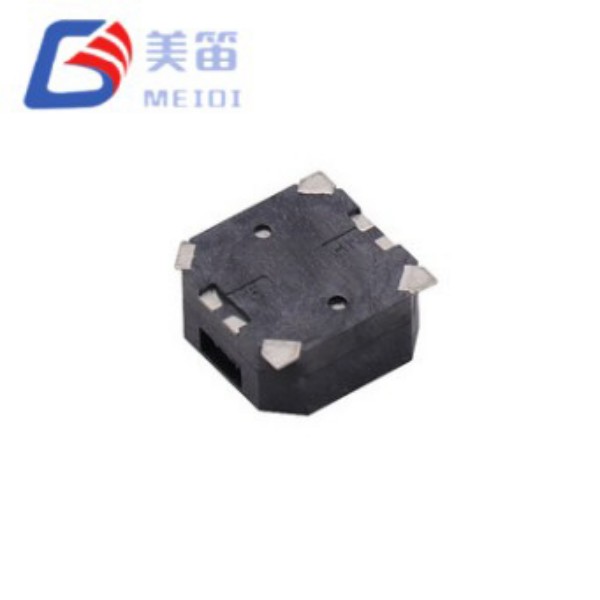

| MLT-8530 | SMD elettromagnetico (passivo) | 5 V CC | 2700±300 Hz | ≥ 85dB | ≤ 80 mA | 8,5×8,5×3,0 | Da −20 a +70 °C |

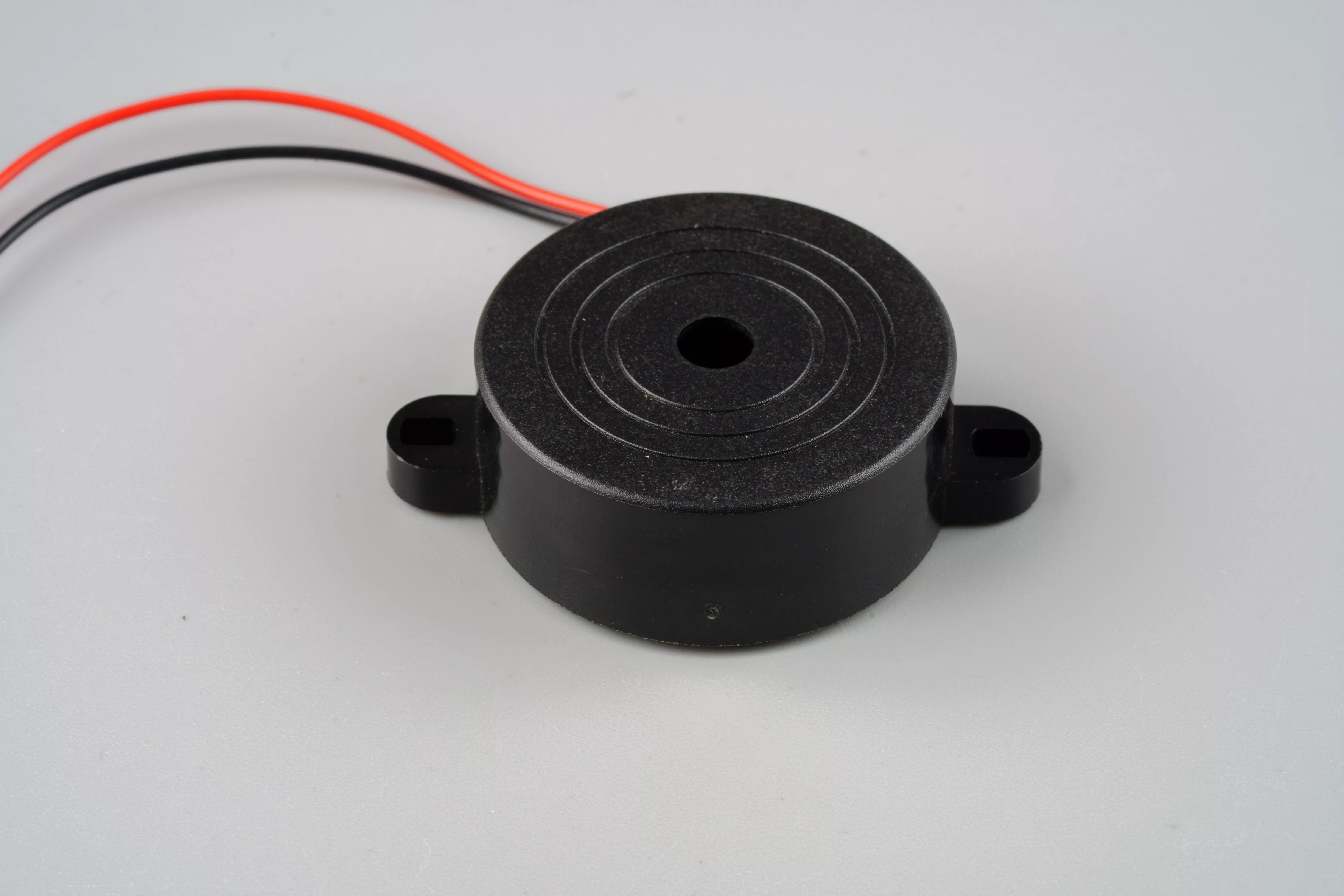

Gli acquirenti a volte trattano un piezoelettrico e un cicalino magnetico come due modi per acquistare lo stesso segnale acustico. Non lo sono. Sulle schede sensibili al consumo energetico o con spazio limitato, il percorso del cicalino piezoelettrico è solitamente la scelta più pulita perché assorbe meno corrente e ha un ingombro ridotto, inoltre la capacità statica dell'elemento ceramico è più facile da pilotare da un pin MCU a bassa potenza. Un cicalino magnetico trova il suo posto quando il progetto necessita di un carattere tonale diverso o di un comportamento di azionamento specifico che l'opzione del cicalino piezoelettrico non fornisce. La tabella mantiene il compromesso al livello che effettivamente influenza la decisione di approvvigionamento.
| Area di confronto | Cicalino piezoelettrico | Cicalino magnetico |
|---|---|---|
| Domanda di energia | Di solito più basso | Di solito più alto |
| Vestibilità dal design compatto | Spesso più forte | Spesso più limitato |
| Design compatibile con la batteria | Di solito migliore | Di solito meno favorevole |
| Requisito di guida | Necessita di un oscillatore o di una forma d'onda pilotata | I tipi attivi vengono eseguiti da DC semplice |
| Carattere tonale | Avviso più acuto e più acuto | Tono più ricco e pieno |
| Direzione d'uso tipica | Allarmi, elettrodomestici, elettronica portatile | Indicatori e applicazioni di toni alternativi |
Il test pratico è semplice: se il progetto prevede già un'uscita PWM di riserva e un budget in milliwatt, chiedi al produttore del cicalino piezoelettrico un cicalino passivo. Se la scheda non dispone di nessuno dei due, richiedere un cicalino attivo e accettare l'assorbimento di corrente più elevato. Decidere questo prima del campionamento salva un ciclo di revisione completo.
La selezione di un modello è una trappola comune. Il primo ordine può essere un singolo cicalino attivo, ma la seconda linea di prodotti solitamente richiede un cicalino SMD e la terza necessita di un corpo del cicalino sigillato. Laddove un produttore di cicalini piezoelettrici non può coprire le parti successive, il costo nascosto è una qualificazione del secondo fornitore (nuovi campioni di cicalini, nuove verifiche, nuova documentazione) per quello che spesso è un articolo a basso volume.
| Famiglia di prodotti | Trigger di approvvigionamento | Rischio se il fornitore non può coprirlo |
|---|---|---|
| Cicalino attivo | Allarmi standard e richieste di stato | Basso, ma la leva dei prezzi si perde con il cicalino del volume più semplice |
| Cicalino passivo | Prodotti con avvisi graduati o programmabili | Il lavoro del firmware viene rifatto rispetto al cicalino di un secondo fornitore |
| Cicalino SMD | Linee di riflusso e tavole dense | L'inserimento manuale resta nel costo del processo |
| Cicalino sigillato o impermeabile | Attrezzature per esterni e per lavaggio | Un audit separato del fornitore per un cicalino a basso volume |
| Elemento in ceramica piezoelettrica | Cicalino integrato nell'alloggiamento del cliente | La progettazione acustica deve essere rivalutata da zero |
La documentazione e la trasparenza dei processi spesso influiscono sul successo dell'approvvigionamento tanto quanto il campanello stesso. Gli acquirenti dovrebbero confrontare se i fornitori possono fornire supporto per la conformità e spiegare chiaramente come gestiscono la coerenza del prodotto. Per l’esportazione nell’UE, nel Regno Unito e nella maggior parte dei mercati regolamentati, il set di riferimento è piccolo e non negoziabile:
Un certificato dimostra che il sistema esiste; non mostra che l'attuale lotto di cicalini sia stato testato. La domanda che distingue un produttore di cicalini piezoelettrici qualificato da uno semplicemente certificato è cosa succede sulla linea: se ogni lotto di cicalini viene misurato acusticamente, se la misurazione viene registrata e se un lotto di cicalini difettosi viene trattenuto anziché spedito. Richiedi la routine di ispezione in uscita, non solo la scansione del certificato.
Controllare le dimensioni della confezione e la forma del pad o del conduttore rispetto alla scheda, la tensione rispetto all'alimentatore e l'uscitaall'interno del recintopiuttosto che all'aria aperta: un alloggiamento può costare un cicalino da 5 a 10 dB. Quindi controlla lo spread tra diversi cicalini dello stesso lotto. Quest'ultimo punto decide se l'ispezione in entrata rimane silenziosa dopo la prima spedizione, ed è particolarmente importante negli strumenti medici, nei terminali portatili e negli apparecchi compatti, dove lo spazio e la ripetibilità contano più della pura rumorosità.
Una fabbrica che campiona bene dovrebbe anche essere in grado di dichiarare senza lunghi ritardi la capacità mensile del cicalino, i normali tempi di consegna, la routine di ispezione e il supporto della documentazione di esportazione. Queste risposte hanno più peso una volta che il progetto si trasforma in spedizioni ripetute.
| Argomento di fabbrica | Cosa ti dice la risposta |
|---|---|
| Capacità produttiva | Se l'aumento del volume del cicalino può essere assorbito senza una seconda fonte |
| Routine di controllo qualità | Come viene mantenuta la coerenza tra i lotti buzzer, non solo all'interno di uno |
| Supporto alla conformità | Quanta parte della documentazione relativa all'esportazione e all'audit ricade sull'acquirente |
| Procedura di personalizzazione | Come vengono gestite le richieste di tensione, frequenza o marcatura del cicalino non standard |
| Velocità di comunicazione | Cosa succede quando un cambiamento del cicalino arriva in prossimità della data di produzione |
Il valore SPL del cicalino indicato senza tensione di pilotaggio, forma d'onda e distanza di misurazione non è una specifica: è un numero di marketing. Lo stesso vale per una frequenza di risonanza data senza tolleranza e una cifra di corrente data senza la tensione a cui è stata misurata. Un produttore credibile di cicalini piezoelettrici dichiara le condizioni accanto a ogni valore, perché tali condizioni sono esattamente ciò rispetto a cui l'acquirente dovrà testare.
I fornitori che possono offrire un solo tipo di cicalino spesso subappaltano il resto. Ciò è fattibile, ma significa che la seconda fonte è invisibile all'acquirente e non qualificata da lui. Chiedi direttamente quali famiglie di cicalini sono prodotte internamente e quali sono commercializzate. La risposta conta più del prezzo dell'elemento pubblicitario.
| Bandiera Rossa | Cosa significa di solito | Cosa chiedere invece |
|---|---|---|
| Buzzer SPL quotato senza distanza | La figura può essere misurata a 10 cm e gonfiata | "A quale distanza e guida è stata misurata?" |
| Campioni che sembrano incoerenti | Controllo del processo allentato sulla linea del cicalino | "Mostra il lotto distribuito su dieci pezzi." |
| Nessun tempo di consegna del cicalino dichiarato | Nessuno slot di produzione riservato per ordini ripetuti | "Qual è il tempo di consegna in alta stagione?" |
| Certificati che nominano un ufficio commerciale | L'attuale fabbrica di cicalini non è qualificata | "Quale sito si trova sul certificato ISO 9001?" |
| Riluttanza a condividere i record dei test | Il test del cicalino potrebbe non essere una routine | "Invia il verbale di ispezione in uscita per l'ultimo lotto." |
Due fornitori possono offrire dati simili ma creare esperienze di progetto molto diverse. Gli acquirenti dovrebbero confrontare la profondità del servizio, l'affidabilità degli ordini ripetuti e la qualità della comunicazione come parte della valutazione del fornitore, perché queste variabili dominano il costo totale una volta che il campanello è nella produzione in serie.
Un cicalino piezoelettrico attivo contiene il proprio circuito oscillatore e suona con un tono fisso non appena viene applicata la corrente continua. Un cicalino piezo passivo non ha oscillatore, quindi il circuito host deve fornire un'onda quadra o PWM alla frequenza desiderata. I cicalini passivi consentono avvisi graduali o programmabili; i cicalini attivi sono più semplici da pilotare.
Solo se viene dichiarata la condizione di prova. L'SPL in dB non ha senso senza la tensione di pilotaggio, la forma d'onda e la distanza di misurazione. Chiedi a ogni produttore di cicalino piezoelettrico gli stessi tre numeri, quindi confronta: una cifra del cicalino quotata a 30 cm e una quotata a 10 cm non hanno le stesse specifiche.
Ogni cicalino piezoelettrico ha una frequenza di risonanza e l'uscita cade su entrambi i lati. L'attivazione di un cicalino da 4.000 Hz a 2.500 Hz produrrà un avviso notevolmente più silenzioso. Abbina la frequenza di comando alla frequenza di risonanza nominale a meno che il progetto non desideri deliberatamente un tono più morbido.
Come minimo, ISO 9001 per la gestione della qualità e ISO 14001 per la gestione ambientale, oltre alle dichiarazioni dei materiali per RoHS e REACH. Richiedi documenti che indichino il sito di produzione, non un ufficio commerciale.
I modelli di cicalino standard partono solitamente da 1.000 pezzi per gli ordini di produzione, con campioni gratuiti di parti a catalogo per la valutazione. Le parti personalizzate in genere comportano un MOQ più elevato perché l'attrezzatura, lo screening e la convalida acustica devono essere impostati per il requisito specifico.
Per una parte standard del catalogo, da due a quattro settimane coprono la spedizione del campione, i test al banco e i test di ascolto all'interno della custodia. Un cicalino personalizzato aggiunge da una a tre settimane per la convalida acustica e la firma del disegno di approvazione. I ritardi derivano quasi sempre da specifiche incomplete nella fase di richiesta piuttosto che dalla fabbrica.
Dipende dal processo di assemblaggio già in atto. Un cicalino SMD è adatto a linee di rifusione e schede dense ed elimina i costi di inserimento manuale, ma deve sopravvivere al profilo di rifusione. Un cicalino a foro passante è più facile da rielaborare e più tollerante nei prodotti a basso volume o riparabili. Un produttore di cicalini piezoelettrici che copre entrambi lascia che la decisione rimanga nella progettazione della scheda piuttosto che nell'elenco dei fornitori.
Di solito sì, se il catalogo copre l'intervallo di tensione anziché un singolo valore nominale. Il vincolo pratico non è solo la tensione, ma la combinazione di tensione, dimensioni del contenitore e SPL target: un piccolo cicalino da 3 V non può raggiungere l'uscita di un componente da 24 V della stessa dimensione. Invia tutti e tre i requisiti insieme e lascia che sia la fabbrica a proporre la corrispondenza più vicina per ciascuno.
Il miglior produttore di cicalini piezoelettrici è quello che combina un'adeguata copertura del prodotto, sistemi di qualità stabili e un supporto affidabile all'esportazione. Gli acquirenti che confrontano la capacità totale del fornitore invece del solo prezzo preventivo solitamente ottengono una qualificazione più agevole, un rischio inferiore e migliori risultati di approvvigionamento a lungo termine.
MEIDI produce cicalini e componenti audio piezoelettrici sin dalla fondazione della sua fabbrica nel 2011 e porta 15 anni di esperienza nell'esportazione ai programmi OEM e importatori. La produzione diminuisceISO9001EISO14001e i componenti sono progettati perRoHSEPORTATAaccesso al mercato. Ogni lotto di cicalini supera i test acustici prima della spedizione. Se stai confrontando i fornitori adesso, invia la tua applicazione, la tensione target, l'SPL e il pacchetto: i nostri ingegneri proporranno la corrispondenza del cicalino più vicina e organizzeranno campioni di modelli standard per la valutazione.
