Jiangsu Meidi Intelligent Technology Co., Ltd.è specializzata nella produzione di ceramica piezoelettrica da oltre un decennio. La nostra struttura certificata ISO 9001 gestisce linee di produzione automatizzate avanzate, offrendo coerenza e affidabilità eccezionali per ogni lotto. Un team di ingegneri dedicato fornisce assistenza tecnica completa dalla selezione del prodotto alla convalida del prototipo, garantendo che il tuo progetto riceva una guida esperta in ogni fase.
Gli elementi cicalino piezoelettrici in ceramica fungono da componenti fondamentali di indicazione del suono in un'ampia gamma di applicazioni elettroniche. Questi elementi compatti ed economici generano toni udibili chiari quando guidati da un circuito di oscillazione esterno, rendendoli adatti per progetti fai-da-te, biglietti di auguri, giocattoli, elettrodomestici e piccoli dispositivi elettronici.
Realizzati con materiali ceramici piezoelettrici di precisione, offrono prestazioni acustiche costanti con un consumo energetico minimo. Sia che vengano utilizzati in circuiti di allarme di base o integrati in moduli audio personalizzati, questi elementi cicalino offrono un'emissione sonora affidabile in un fattore di forma sottile e leggero.
La loro versatilità e facilità di integrazione li rendono una scelta popolare per i progettisti che cercano soluzioni di feedback audio semplici ma efficaci per vari prodotti di consumo e industriali. Disponibili in diversi diametri e spessori, supportano diverse configurazioni di montaggio per adattarsi a diversi layout PCB e design di custodie.

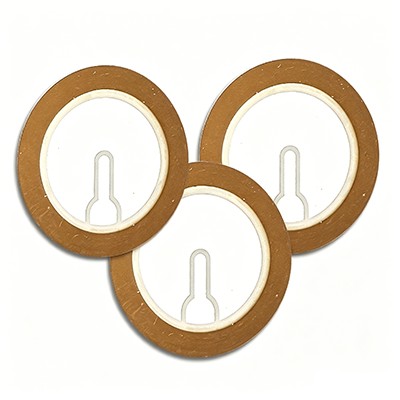

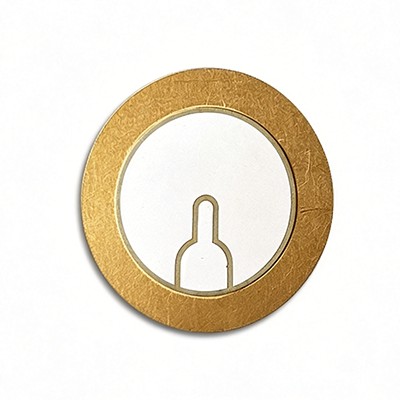

A elemento cicalinoè costituito da un sottile disco ceramico piezoelettrico legato a un substrato metallico, tipicamente ottone o lega di nichel. Quando una tensione alternata alla frequenza di risonanza dell'elemento viene applicata al disco, il materiale ceramico si espande e si contrae, provocando la flessione e la vibrazione dell'intero gruppo. Questa vibrazione meccanica sposta l'aria attorno all'elemento, producendo un tono udibile. L'elemento stesso è passivo e richiede un circuito di oscillazione esterno per guidarlo; la frequenza del circuito deve corrispondere alla frequenza di risonanza naturale dell'elemento, solitamente nell'intervallo 2–6 kHz, per ottenere l'uscita più rumorosa.
Gli elementi standard sono offerti nei diametri da 12 mm a 50 mm e negli spessori da 0,2 mm a 0,6 mm. Le frequenze di risonanza comuni vanno da 2,0 kHz a 6,5 kHz, con livelli di pressione sonora di 75–95 dB misurati a 10 cm. Gli elementi possono essere forniti con o senza cavi, con piazzole di saldatura pre-stagnate o con terminali a pin per il montaggio su PCB a foro passante. Per ordini di volume, possiamo regolare il diametro, lo spessore, la frequenza di risonanza e la capacità per soddisfare requisiti di progettazione specifici.
Questi elementi acustici sono presenti in un'ampia varietà di prodotti che necessitano di un indicatore acustico semplice e a bassa potenza:
Il processo di produzione prevede la miscelazione di polveri piezoelettriche, la formazione degli strati ceramici, l'applicazione di elettrodi e l'incollaggio della ceramica al substrato metallico. Ogni lotto viene sottoposto a test di capacità, impedenza e frequenza di risonanza prima del rilascio. Il processo certificato ISO 9001 comprende controlli dimensionali in linea e verifiche acustiche basate su campioni, garantendo prestazioni costanti durante i cicli di produzione.
D: Quali diametri e spessori sono disponibili per gli elementi del cicalino piezoelettrico in ceramica?
R: Offriamo una gamma completa di dimensioni standard e possiamo soddisfare requisiti dimensionali personalizzati. Contatta il nostro team di ingegneri con le tue specifiche esigenze di layout PCB o progettazione della custodia per consigli personalizzati.
D: Qual è la differenza tra un elemento cicalino piezoelettrico passivo e un cicalino attivo?
R: Un elemento piezoelettrico passivo necessita di un circuito di pilotaggio esterno per produrre il suono: il circuito deve generare un segnale alternato alla frequenza di risonanza dell'elemento. Un cicalino attivo contiene un oscillatore integrato e richiede solo una tensione CC per emettere un tono continuo o pulsato.
D: Questi elementi possono essere saldati direttamente su un PCB?
R: Sì. Il substrato metallico può essere saldato a mano o a rifusione. Si consiglia una temperatura di saldatura inferiore a 260°C e un tempo di contatto inferiore a 3 secondi per evitare la depoliazione termica del materiale ceramico. Sono disponibili terminali prestagnati e opzioni di cavi per semplificare il processo di assemblaggio.
La tabella seguente elenca tutte le specifiche standard dei prodotti di questa serie. Soluzioni personalizzate sono disponibili su vostra richiesta; non esitate a contattarci per ulteriori requisiti di personalizzazione.
| Modello | Immagine del prodotto | Frequenza di risonanza (kHz) | Capacità libera (pF) | Resistenza equivalente (Ω) | Perdita dielettrica (tan δ) | Temperatura operativa (°C) | Materiale del substrato | Dimensioni (mm) |

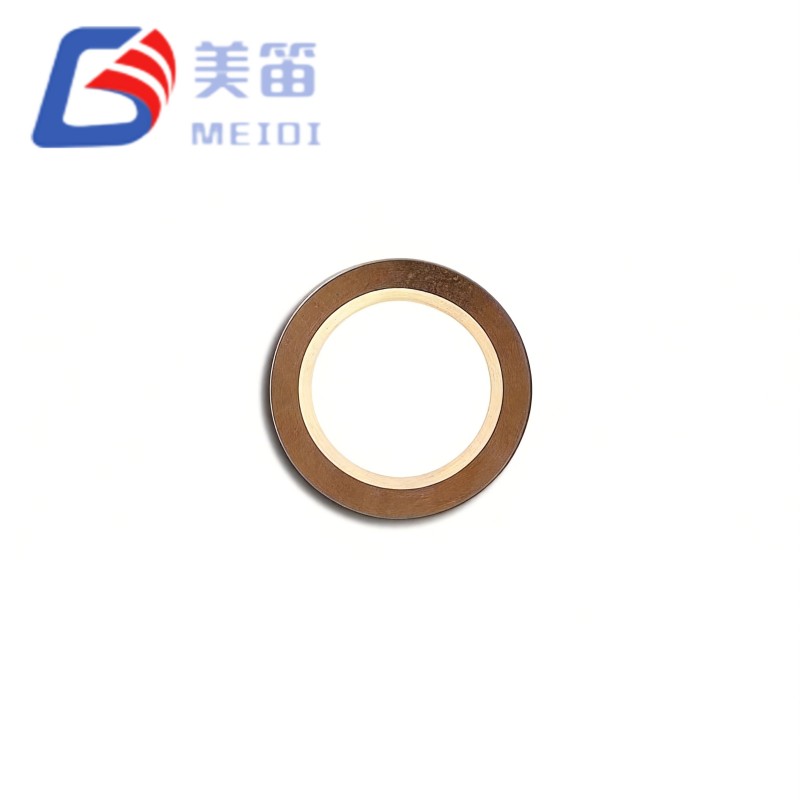

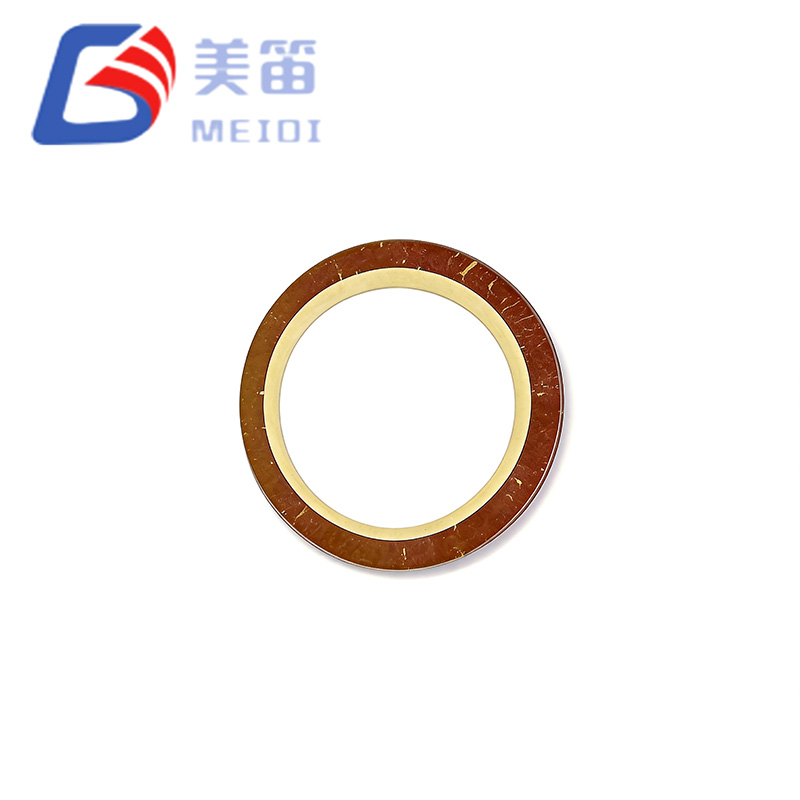

| FT-11T-7.8A1 |
|
7,8±1,0 | 12000±30% (a 120 Hz) | ≤500 | ≤5% | -20~+70 | Ottone | Ø11,0×0,18 |

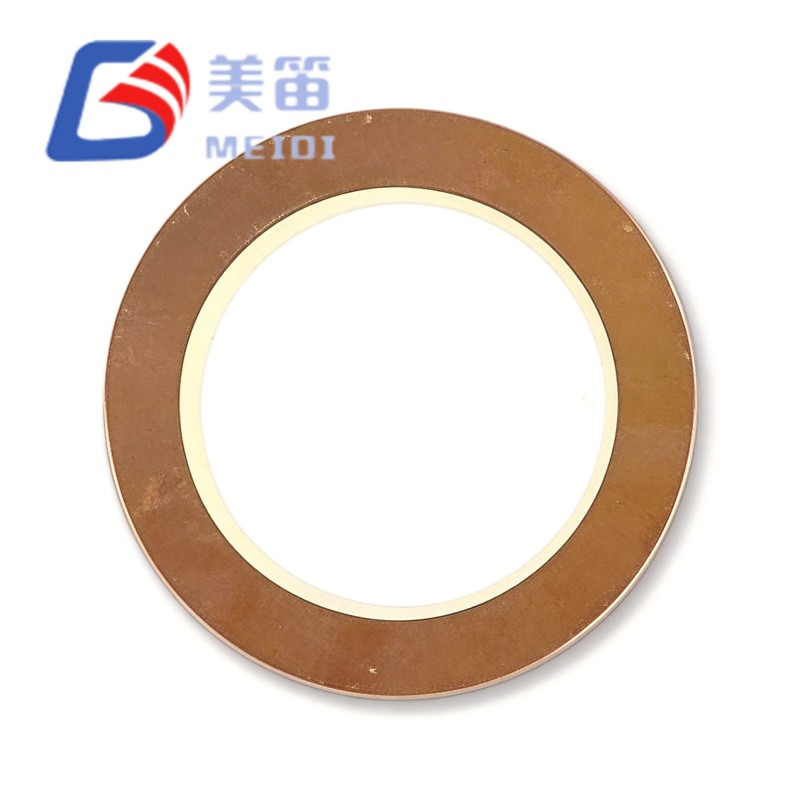

| FT-11T-9.0A1 |
|
9,0±1,0 | 12000±30% (a 120 Hz) | ≤500 | ≤5% | -20~+70 | Ottone | Ø11,0×0,18 |
| FT-12.5T-7.8A1 |
|
7,8±0,8 | 12000±30% (a 120 Hz) | ≤300 | ≤5% | -20~+70 | Ottone | Ø12,5×0,19 |
| FT-12T-8.0A1 |
|
8,0±1,0 | 17000±30% (a 120 Hz) | ≤300 | ≤5% | -20~+70 | Ottone | Ø12,0×0,18 |
| FT-27T-4.0B1-C25 |
|
4,0±0,5 | 25000/2600±30% (a 120 Hz) | ≤500 | ≤5% | -20~+70 | Ottone | Ø27,0×0,44 |
| FT-35T-2.9B1-C30 |
|
2,9±0,5 | 30000/3300±30% (a 120 Hz) | ≤500 | ≤5% | -20~+70 | Ottone | Ø35,0×0,55 |
Frequenza di risonanza: 2,9 ± 0,5 kHz.
Capacità libera: 30.000 / 3.300 pF ± 30% a 120 Hz.
Resistenza equivalente: ≤ 500 Ω.
Perdita dielettrica: ≤ 5%.
Temperatura di funzionamento: da -20 °C a +70 °C.
Temperatura di stoccaggio: da -30 °C a +80 °C.
Dimensioni: T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.
Frequenza di risonanza: 4,0 ± 0,5 kHz.
Capacità libera: 25.000 / 2.600 pF ± 30% a 120 Hz.
Resistenza equivalente: ≤ 500 Ω.
Perdita dielettrica: ≤ 5%. Temperatura di funzionamento: da -20 °C a +70 °C.
Temperatura di stoccaggio: da -30 °C a +80 °C.
Dimensioni: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Contatta MEIDI per prezzi all'ingrosso, campioni di valutazione gratuiti o un preventivo per una configurazione personalizzata.
