Cicalino piezoelettrico attivo stabile per avvisi elettronici

Panoramica dell'azienda

La produzione di cicalini piezoelettrici attivi di Jiangsu Meidi combina la calibrazione di precisione dell'oscillatore con il test automatizzato dei trasduttori ceramici. Ciascuna unità viene sottoposta a caratterizzazione acustica nell'intero intervallo di tensione operativa e ai lotti campionati viene applicato uno screening dello stress ambientale. Gli specialisti tecnici lavorano direttamente con i clienti per ottimizzare i parametri di frequenza, le soglie di tensione e le dimensioni dell'alloggiamento per scenari di implementazione specializzati.

Descrizione del prodotto

I cicalini piezoelettrici attivi integrano un circuito oscillatore integrato con un trasduttore ceramico ad alta efficienza, quindi l'applicazione di un'alimentazione CC entro l'intervallo di tensione nominale produce immediatamente un tono a frequenza fissa. Questi componenti autonomi sono ampiamente utilizzati in rilevatori di fumo, rilevatori di gas, pannelli di allarme industriali, dispositivi di allarme medico e sensori di parcheggio automobilistici, dove un segnale di allarme forte e a bassa potenza è fondamentale per la sicurezza. Poiché l'elettronica di comando è già all'interno del cicalino, il sistema host non necessita di un'uscita PWM del microcontrollore o di un generatore di segnale esterno, il che riduce il numero dei componenti e semplifica il layout del circuito.

La struttura in ceramica piezoelettrica genera toni penetranti che tagliano il rumore ambientale, garantendo che gli avvisi raggiungano i destinatari previsti anche in ambienti acusticamente difficili. A differenza di aCicalino magnetico attivo, che utilizza una bobina e un diaframma ferromagnetico per produrre un suono di tonalità più bassa, il tipo piezoelettrico attivo funziona a frequenze più elevate, in genere da 2kHz a 6kHz, e assorbe meno corrente. Ciò lo rende particolarmente adatto per apparecchiature alimentate a batteria in cui il consumo energetico influisce direttamente sugli intervalli di manutenzione.

Circuito oscillatore e prestazioni acustiche

L'oscillatore interno è sintonizzato sulla frequenza di risonanza dell'elemento piezoelettrico, che è un sottile disco ceramico legato a un substrato metallico. Quando alimentato, il circuito genera un'onda quadra che provoca l'espansione e la contrazione della ceramica nel punto di risonanza, massimizzando l'uscita del suono. Poiché la frequenza di oscillazione è fissata meccanicamente, un cicalino piezoelettrico attivo non è destinato ad applicazioni che richiedono un passo variabile. Per i progetti che richiedono una gamma di toni, aCicalino piezoelettrico passivoo aCicalino magnetico passivopilotato da un segnale PWM del microcontrollore offre una maggiore flessibilità.

I livelli di pressione sonora variano generalmente da 80 dB a 100 dB a 10 cm, a seconda del design dell'alloggiamento e della tensione di comando. Il robusto elemento ceramico resiste a temperature estreme da -20 ℃ a +70 ℃ e alle vibrazioni meccaniche, rendendo i cicalini piezoelettrici attivi affidabili in ambienti operativi difficili. Per un rumore ambientale estremamente elevato, un appositoCicalino di allarmecon una camera acustica su misura può fornire un rendimento ancora più elevato.

Varianti e personalizzazione

I cicalini piezoelettrici attivi sono disponibili in una gamma di tensioni, comunemente 3 V, 5 V, 12 V e 24 V CC. Le configurazioni con pin a foro passante, cavo e montaggio a pannello soddisfano la maggior parte dei requisiti meccanici. Per i design compatti a montaggio superficiale, anCicalino passivo piezoelettrico SMDpuò essere utilizzato, sebbene la versione con oscillatore attivo in forma SMD sia meno comune a causa dei vincoli di spazio. Per progetti che richiedono una frequenza di risonanza, un modello di tono o una disposizione dei pin non standard, MEIDI può personalizzare i parametri dell'oscillatore e la geometria dell'alloggiamento. I campioni di prototipo vengono forniti con un rapporto di test acustico in modo che le prestazioni possano essere verificate nella custodia di destinazione.

Domande frequenti

Un cicalino piezoelettrico attivo può produrre più toni?

Un buzzer attivo standard emette un unico tono continuo o uno schema alternato preimpostato se specificato al momento dell'ordine. Il tono non può essere modificato dall'utente. Per più avvisi distinti provenienti dalla stessa unità, una soluzione più adatta è un cicalino passivo azionato esternamente e controllato da un microcontrollore.

Qual è il consumo di corrente tipico rispetto a un cicalino elettromagnetico?

I cicalini attivi piezoelettrici generalmente assorbono meno corrente rispetto ai tipi elettromagnetici, spesso inferiori a 10 mA alla tensione nominale. Il valore esatto dipende dal modello e dal livello di guida, ma questo vantaggio in termini di efficienza li rende popolari per i dispositivi di sicurezza alimentati a batteria.

Come deve essere gestita la porta audio durante l'assemblaggio?

L'apertura anteriore deve rimanere libera. Flusso, rivestimento conforme o solvente detergente che entrano nella porta possono inumidire il diaframma e ridurre l'emissione sonora. Se è necessario il lavaggio della tavola, si dovrebbe prendere in considerazione un cappuccio protettivo temporaneo o una variante con cicalino sigillato.

La tabella seguente elenca tutte le specifiche standard dei prodotti di questa serie. Soluzioni personalizzate sono disponibili su vostra richiesta; non esitate a contattarci per ulteriori requisiti di personalizzazione.

Modello	Immagine del prodotto	Tensione nominale (VCC)	Tensione operativa (VCC)	Livello di pressione sonora @10 cm (dB)	Corrente operativa (mA)	Frequenza di risonanza (Hz)	Temperatura operativa (℃)	Peso (g)	Dimensioni (mm)
HND-2310E		12	3~24	≥85 @3500Hz 12Vp-p	≤4 @3500Hz 12Vp-p	3500±500	-20~+75	4	Ø22,8×9,8
HND-2310B		12	3~24	≥85 @3500Hz 12Vp-p	≤4 @3500Hz 12Vp-p	3500±500	-20~+75	4	Ø22,8×9,8

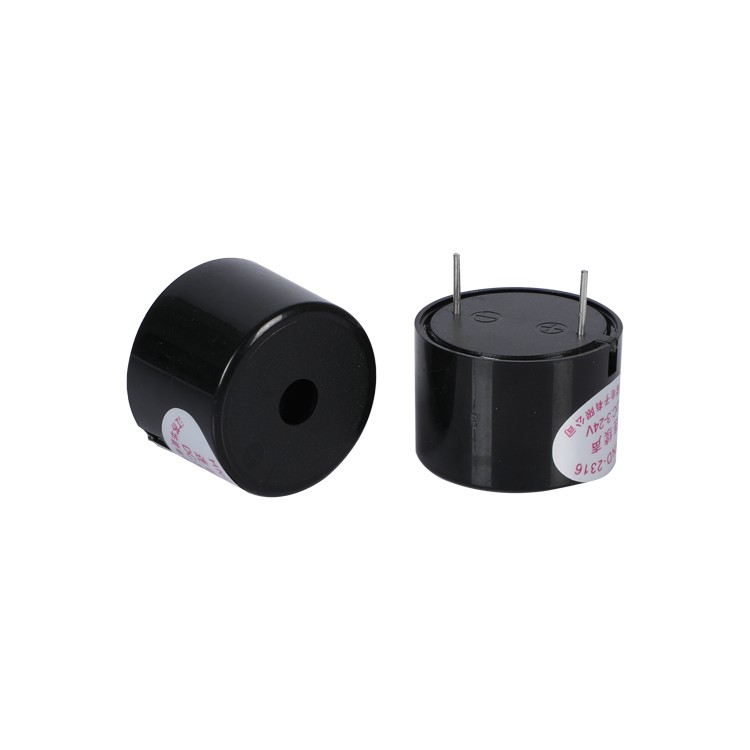

HND-2316		12	3~24	≥90 @3000Hz 12Vp-p	≤10 @3000Hz 12Vp-p	3000±500	-20~+80	5	Ø23,0×16,0
HND-2316L		12	3~24	≥90 @3000Hz 12Vp-p	≤10 @3000Hz 12Vp-p	3000±500	-20~+80	5	Ø23,0×16,0

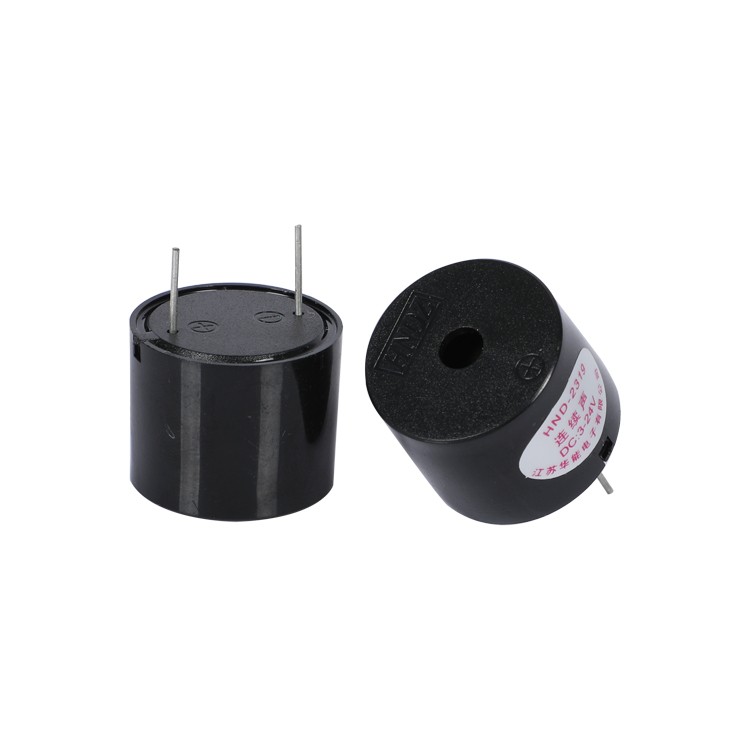

HND-2319		12	3~24	≥90 @3700Hz 12Vp-p	≤10 @3700Hz 12Vp-p	3700±500	-20~+80	5	Ø23,0×19,0
HND-4216		12	3~24	≥90	≤8	2800±500	-20~+80	12	Ø41,8×16,0

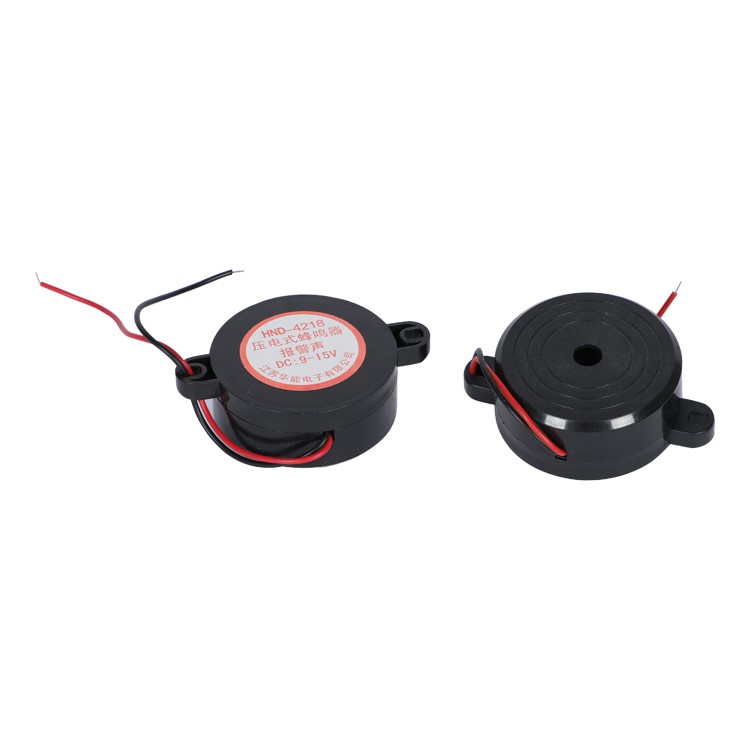

HND-4218		12	3~24	≥90	≤8	2800±500	-20~+80	12	Ø41,8×18,0
