Un cicalino magnetico attivo è un componente sonoro compatto che genera un avviso acustico da un'alimentazione CC, senza che sia richiesta una forma d'onda di azionamento esterna. Questa singola proprietà mantiene il cicalino costantemente richiesto negli allarmi, nei pannelli di controllo, negli elettrodomestici, negli indicatori automobilistici, nei dispositivi medici e nelle apparecchiature industriali, ovunque un progettista desideri un tono affidabile senza spendere un'uscita del microcontrollore o uno stadio driver.
Questo articolo spiega come funziona un cicalino magnetico attivo, di cosa è fatto, dove viene utilizzato, come selezionarne uno in base alla tensione, alla frequenza e alla pressione sonora e come si confronta con il cicalino attivo magnetico.cicalino magnetico passivoe le alternative piezoelettriche. Ogni specifica citata è presa dal nostro catalogo di produzione anziché stimata.
Un cicalino magnetico attivo è un componente audio elettromagnetico che genera suono attraverso la vibrazione magnetica. A differenza dicicalini passiviche richiedono un segnale di frequenza esterno dal circuito host, un cicalino attivo contiene un oscillatore integrato. Una volta fornita la tensione CC corretta, il cicalino magnetico attivo produce immediatamente un tono continuo senza componenti di controllo aggiuntivi. Questo è il motivo per cui il cicalino attivo è spesso l'avviso acustico più semplice che una scheda possa trasportare, e perché il cicalino magnetico rimane la scelta predefinita per i progettisti che desiderano un segnale acustico senza uno stadio driver.
"Magnetico" si riferisce al meccanismo di azionamento: una bobina, un magnete permanente e un diaframma in acciaio. "Attivo" significa che l'oscillatore è all'interno del pacchetto. Entrambe le metà del nome contano nella fase di approvvigionamento: la costruzione magnetica imposta il carattere del tono e l'assorbimento di corrente, e il design attivo imposta ciò che il circuito host deve fornire, che è semplicemente un binario CC commutato. ILcicalino elettromagneticoLa famiglia copre sia la versione attiva che quella passiva di questa costruzione.
Il principio di funzionamento di un cicalino magnetico attivo è la conversione elettromagnetica. Quando viene applicata l'alimentazione CC, l'oscillatore interno genera un segnale di impulso elettrico. Quel segnale passa attraverso la bobina e crea un campo magnetico variabile, che interagisce con il magnete permanente e il diaframma all'interno del cicalino. Il diaframma si muove avanti e indietro sotto la forza elettromagnetica e quelle vibrazioni creano cambiamenti di pressione nell'aria: il suono che senti.
| Fase di lavoro | Cosa succede dentro |
|---|---|
| Ingresso alimentazione | La tensione CC viene fornita ai terminali del cicalino: non è necessaria alcuna forma d'onda |
| Generazione del segnale | L'oscillatore interno crea impulsi elettrici periodici |
| Conversione magnetica | La bobina trasforma gli impulsi in un campo magnetico variabile |
| Vibrazioni meccaniche | Il diaframma viene tirato e rilasciato dalla forza elettromagnetica |
| Uscita audio | La vibrazione irradia un tono udibile, tipicamente 2–4 kHz |
Poiché l'oscillatore è già all'interno del componente, il progettista non deve assolutamente generare una frequenza del cicalino. Ciò rimuove un canale timer, un'uscita PWM e il firmware per pilotarli e significa che il tono del cicalino non può essere perso a causa di un guasto del software. Il compromesso è un tono fisso: un cicalino magnetico attivo suona a una frequenza, mentre un cicalino passivo può essere pilotato a qualunque tono o modello scelto dal firmware. Decidere tra il cicalino attivo e quello passivo prima del layout, non dopo.
Comprendere la struttura interna aiuta gli ingegneri ad abbinare un cicalino attivo magnetico a un requisito prestazionale e spiega perché due cicalini della stessa dimensione possono suonare in modo molto diverso. Una parte tipica è composta dai seguenti elementi.
| Componente | Ruolo | Cosa significa per l'acquirente |
|---|---|---|
| Circuito oscillatore | Genera il treno di impulsi che aziona la bobina | Corregge il tono; non è necessaria alcuna unità esterna |
| Bobina elettromagnetica | Converte l'energia elettrica in un campo magnetico | Imposta l'assorbimento di corrente, in genere 30 mA alla tensione nominale |
| Magnete permanente | Fornisce il campo statico contro cui lavora la bobina | Influisce sull'efficienza e sul rendimento |
| Diaframma | Vibra per generare il suono | Dimensioni e materiale impostano la frequenza di risonanza e l'SPL |
| Alloggiamento e terminali | Protegge l'assieme e fornisce il supporto | Determina l'ingombro, il passo del perno e la tenuta |
La frequenza di risonanza stampata su una scheda tecnica è la risonanza meccanica del sistema diaframma-alloggiamento ed è il punto in cui il cicalino magnetico attivo è più forte. Ogni cicalino del catalogo viene misurato in quel punto. Guidalo lontano da quel punto e la potenza diminuisce rapidamente, motivo per cui la colonna della frequenza è importante tanto quanto la colonna della tensione quando si confrontano le parti.
Poiché un cicalino magnetico attivo necessita solo di una linea CC commutata dalla scheda host, appare in quasi tutte le categorie di prodotti elettronici che devono avvisare, confermare o notificare.
| Applicazione | Cosa fa il cicalino | Requisito tipico |
|---|---|---|
| Elettrodomestici | Conferma chiave, fine ciclo, segnalazione guasti | 5 o 12 V, SPL moderato, ingombro compatto |
| Centrali di sicurezza e antincendio | Toni di allarme e di stato | Alto SPL, servizio continuo, tono stabile |
| Elettronica automobilistica | Indicatori, promemoria, avvisi di parcheggio | 12 V, ampio intervallo di temperature |
| Dispositivi medici | Allarme e feedback dell'utente | Output coerente da lotto a lotto, qualità documentata |
| Controllo industriale | Allarmi di guasto e di processo | 24 V, SPL elevato in ambienti rumorosi |
| Prodotti di consumo e IoT | Notifica e segnali di abbinamento | 3 V, dimensioni ridotte, bassa corrente |
La selezione inizia con la fornitura di cui disponi effettivamente, quindi procede verso l'acustica e la meccanica del cicalino stesso. Rispondi a queste cinque domande e la rosa dei candidati si restringe solitamente a due o tre parti.

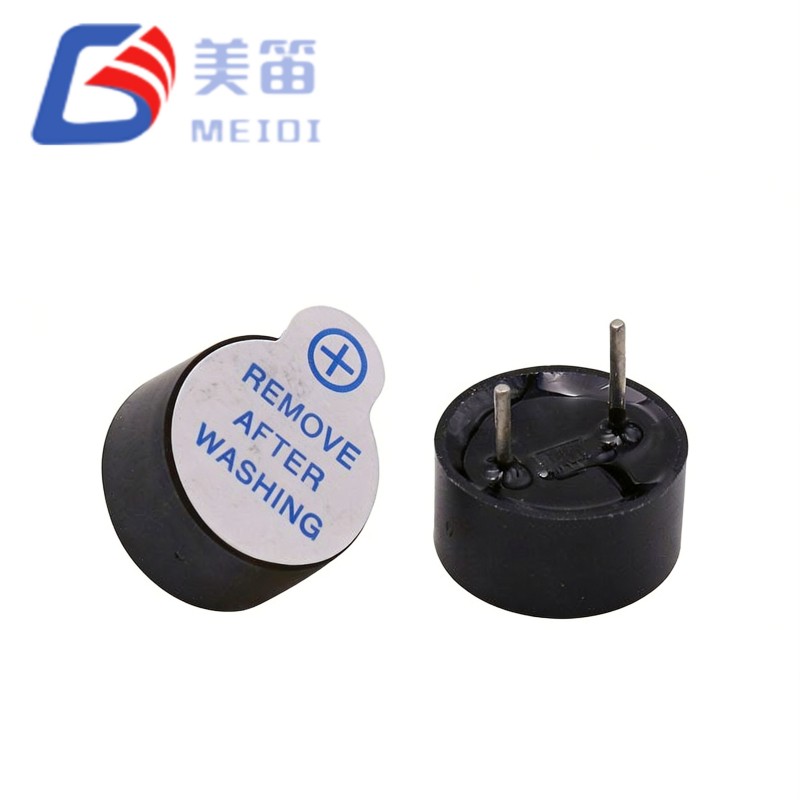

La tabella seguente elenca i modelli rappresentativi di cicalino magnetico attivo di Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI), con valori presi dalle nostre schede tecniche. Si noti come la stessa famiglia meccanica - 9,0 × 5,5 mm, 9,0 × 4,2 mm o 12,0 × 9,5 mm - sia offerta con diverse tensioni, il che consente a una piattaforma di spostarsi tra i binari senza modificare l'impronta del cicalino o il layout della scheda.
| Modello | Tipo | Tensione nominale | Frequenza di risonanza | minimo SPL | Attuale | Dimensioni (mm) | Temp. Allineare |
|---|---|---|---|---|---|---|---|
| HNB09A03 | Attivo magnetico | 3 V CC | 2700±300 Hz | ≥ 85dB | ≤ 30 mA | Φ9,0 × 5,5 | Da −20 a +70 °C |
| HNB09A05 | Attivo magnetico | 5 V CC | 2700±300 Hz | ≥ 85dB | ≤ 30 mA | Φ9,0 × 5,5 | Da −20 a +70 °C |
| HNB09A12 | Attivo magnetico | 12 V CC | 2700±300 Hz | ≥ 85dB | ≤ 30 mA | Φ9,0 × 5,5 | Da −20 a +70 °C |
| HNT-9042-03 | Attivo magnetico | 3 V CC | 2700±300 Hz | ≥ 85dB | ≤ 30 mA | Φ9,0 × 4,2 | Da −20 a +70 °C |
| HNT-9042-05 | Attivo magnetico | 5 V CC | 2700±300 Hz | ≥ 85dB | ≤ 30 mA | Φ9,0 × 4,2 | Da −20 a +70 °C |
| HMB1275-05B | Attivo magnetico | 5 V CC | 2700±300 Hz | ≥ 85dB | ≤ 30 mA | Φ12,0 × 7,5 | Da −20 a +70 °C |
| TMB12A03 | Attivo magnetico | 3 V CC | 2400±300 Hz | ≥ 85dB | ≤ 30 mA | Φ12,0 × 9,5 | Da −20 a +70 °C |
| TMB12A05 | Attivo magnetico | 5 V CC | 2400±300 Hz | ≥ 85dB | ≤ 30 mA | Φ12,0 × 9,5 | Da −20 a +70 °C |
| TMB12A12 | Attivo magnetico | 12 V CC | 2700±300 Hz | ≥ 88dB | ≤ 30 mA | Φ12,0 × 9,5 | Da −20 a +70 °C |
| TMB12A24 | Attivo magnetico | 24 V CC | 2400±300 Hz | ≥ 90dB | ≤ 30 mA | Φ12,0 × 9,5 | Da −20 a +70 °C |
| MLT-9650Y-5V | Magnetico SMDo attivo | 5 V CC | 3000±300 Hz | ≥ 85dB | ≤ 30 mA | 9,6×9,6×5,0 | Da −30 a +70 °C |
I due cicalini sembrano simili e sono spesso posizionati uno accanto all'altro, ma chiedono cose completamente diverse al circuito ospite. Il confronto seguente è quello che determina la maggior parte degli errori di approvvigionamento.
| Area di confronto | Cicalino magnetico attivo | Cicalino magnetico passivo |
|---|---|---|
| Requisito di guida | Solo alimentazione CC: l'oscillatore è interno | Onda quadra esterna o PWM dall'host |
| Flessibilità tonale | Tono singolo fisso | Qualsiasi tonalità, pattern o melodia che il firmware può generare |
| Costo firmware e hardware | Il più basso: una linea commutata | Necessita di un canale timer e di un codice driver |
| Prelievo attuale | Circa 30 mA alla tensione nominale | Simile, ma solo durante la guida |
| Utilizzo tipico | Allarmi semplici, conferme, indicatori di stato | Avvisi graduati, segnali multitono e musicali |
Vale la pena confrontare anche un cicalino magnetico attivo con il percorso piezoelettrico prima che il progetto venga congelato. I cicalini piezoelettrici assorbono meno corrente e si adattano al design della batteria, ma l'elemento ceramico presenta una capacità statica al driver e necessita di una forma d'onda guidata, quindi sono un esercizio di progettazione completamente diverso. Se la scheda non ha un'uscita PWM di riserva e il messaggio è semplicemente "emette un segnale acustico quando ciò accade", il cicalino magnetico attivo è solitamente la risposta meno costosa a un semplice requisito di avviso.
Due schede tecniche possono entrambe dichiarare 85 dB e descrivere cicalini molto diversi. Senza la tensione di pilotaggio e la distanza di misurazione, il valore SPL non è paragonabile: 85 dB a 10 cm e 85 dB a 30 cm non sono la stessa parte. Chiedete a ogni fornitore gli stessi tre numeri, poi giudicateli insieme. Lo stesso vale per la frequenza: un cicalino magnetico attivo indicato a "2–4 kHz" senza punto di risonanza non ti dice nulla su dove è effettivamente più forte.
Il secondo errore comune è l'approvazione di un cicalino in aria libera. Un alloggiamento, una guarnizione e un pannello frontale possono facilmente rimuovere da 5 a 10 dB e una parte passata sul banco può guastarsi nel prodotto. Testare il cicalino magnetico attivo all'interno dell'involucro finale, alla tensione di alimentazione più bassa che il prodotto vedrà, prima di bloccare il progetto.
| Errore | Quanto costa | Cosa fare invece |
|---|---|---|
| Voltaggio scelto per abitudine, non per ferrovia | Un cicalino silenzioso o silenzioso nel campo | Confermare la guida ai terminali del cicalino sotto carico |
| SPL confrontato senza distanza | Un avviso più debole di quanto suggerito dalla scheda tecnica | Richiedi distanza, tensione e forma d'onda con ogni cifra |
| Campione approvato all'esterno dell'alloggiamento | Da 5 a 10 dB persi in produzione | Ascolta il cicalino all'interno del recinto finito |
| Budget attuale non controllato | Brown-out o transistor di commutazione a caldo | Budget circa 30 mA e dimensionare l'interruttore di conseguenza |
| Cambio di tono richiesto dopo l'utensileria | Un secondo ciclo di qualificazione | Decidi tra attivo e passivo prima di disporre il tabellone |
Per la maggior parte dei mercati di esportazione, la documentazione dietro un cicalino è piccola e non negoziabile, ed è importante quanto l'acustica. La linea di base per un fornitore di cicalino magnetico attivo è:
Un certificato dimostra che il sistema esiste, non che il lotto attuale è stato misurato. Ciò che distingue un fornitore qualificato di cicalini magnetici attivi da uno semplicemente certificato è la routine lungo la linea: se ogni lotto viene testato acusticamente, se il risultato viene registrato e se un lotto difettoso viene trattenuto. Richiedi il registro dell'ispezione in uscita per l'ultima spedizione: la risposta ti dice più di una scansione del certificato.
MEIDI sviluppa e produce cicalini elettromagnetici per diversi requisiti di tensione, metodi di montaggio e ambienti applicativi, e ogni cicalino lascia la fabbrica testato acusticamente e supporta il lavoro personalizzato su prestazioni elettriche, uscita acustica e progettazione meccanica.
Di solito non direttamente. Un cicalino magnetico attivo assorbe circa 30 mA alla tensione nominale, che è più di quanto un tipico GPIO può fornire, quindi utilizza un piccolo transistor o MOSFET come interruttore e alimenta il cicalino dalla guida. Il segnale di controllo viene quindi semplicemente attivato o disattivato: non è richiesta alcuna forma d'onda.
Due ragioni, ed entrambe comuni. La custodia smorza e blocca il percorso del suono, con un costo in genere compreso tra 5 e 10 dB, e l'alimentazione potrebbe essere inferiore alla tensione nominale. Misurare l'SPL all'interno dell'alloggiamento anziché all'aria libera e verificare la guida sui terminali del cicalino sotto carico.
Un cicalino magnetico attivo utilizza una bobina, un magnete e un diaframma e funziona dalla semplice corrente continua con un oscillatore incorporato, assorbendo circa 30 mA e fornendo un tono pieno e arrotondato. Un cicalino piezoelettrico utilizza un elemento ceramico, assorbe molta meno corrente ed è più sottile, ma necessita di una forma d'onda guidata e presenta un carico capacitivo. Scegli magnetico quando desideri la guida più semplice; scegli il piezoelettrico quando potenza e altezza sono i vincoli.
No, l'oscillatore è fissato all'interno della confezione, quindi l'intonazione è impostata in fabbrica. Se hai bisogno di toni diversi, avvisi graduali o una melodia, specifica acicalino magnetico passivoe guidarlo invece dal circuito host.

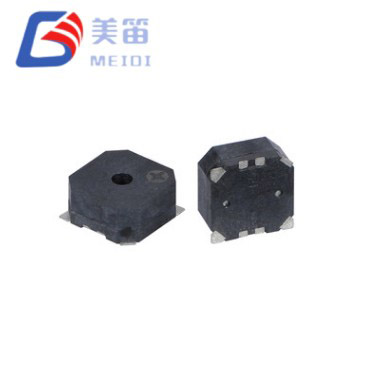

SÌ. ILCicalino magnetico attivo SMDLa gamma è progettata per la saldatura a rifusione, comprese parti come MLT-9650Y-5V a 9,6 × 9,6 × 5,0 mm. Confermare il profilo di riflusso con il fornitore, poiché il diaframma e l'alloggiamento devono sopravvivere alla temperatura di picco.
I cicalini attivi magnetici del catalogo sono generalmente disponibili nelle versioni da 3 V, 5 V, 12 V e 24 V, spesso all'interno della stessa famiglia meccanica: ad esempio la serie 12,0 × 9,5 mm le comprende tutte e quattro. Ciò consente a un layout della scheda di servire diversi binari di alimentazione.
I cicalini attivi magnetici del catalogo raggiungono tipicamente da 85 a 90 dB, adatti a indicatori di pannello, apparecchi e conferme. Quando l'ambiente è rumoroso o l'allarme deve diffondersi attraverso una stanza, uncicalino di allarmevalutato a 95 dB o superiore è invece la categoria giusta. Decidilo dall'installazione, non solo dalla scheda tecnica.
Spesso sì. Diverse famiglie meccaniche a catalogo – inclusa la serie 12,0 × 9,5 mm – sono offerte a 3 V, 5 V, 12 V e 24 V con lo stesso schema. Ciò consente a un layout della scheda di servire diverse varianti di prodotto e di mantenere un unico cicalino magnetico attivo qualificato su tutta la piattaforma.
I modelli standard partono solitamente da 1.000 pezzi con campioni gratuiti per la valutazione. Le richieste personalizzate di tensione, frequenza o alloggiamento comportano un MOQ più elevato perché è necessario impostare la strumentazione e la convalida acustica. I tempi di consegna dipendono dalla stagione, quindi confermalo in fase di richiesta piuttosto che in fase di ordine.
