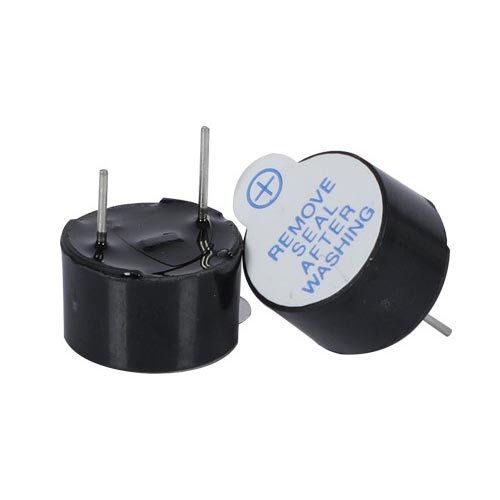

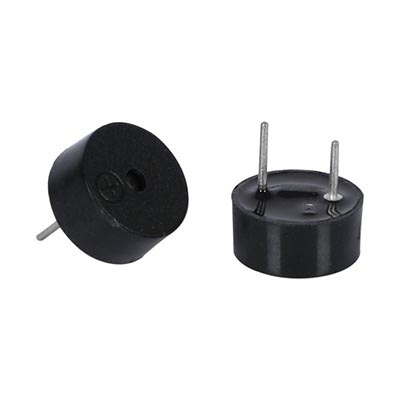

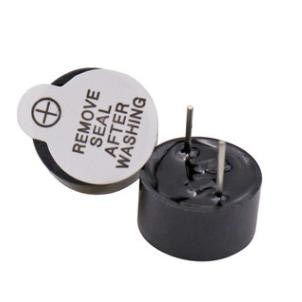

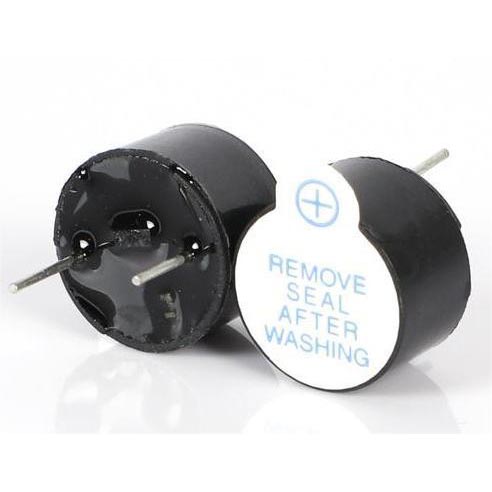

Un cicalino magnetico attivo racchiude una bobina, un magnete permanente, un diaframma ferromagnetico, e un circuito oscillatore in una singola unità autonoma. Quando una tensione CC al suo interno viene applicato il campo nominale, l'elettronica di bordo interrompe automaticamente la corrente della bobina alla frequenza di risonanza meccanica, facendo vibrare il diaframma ed emettendo un segnale costante tono. Nessun generatore di segnale esterno, uscita PWM del microcontrollore o driver aggiuntivo lo stadio è obbligatorio. Questo comportamento plug-and-sound rende il cicalino magnetico attivo a scelta frequente per apparecchiature in cui un allarme a frequenza fissa è tutto ciò che serve e la semplicità del circuito è una priorità.
L'oscillatore integrato è sintonizzato sul punto di risonanza del diaframma e della bobina assembly, che tipicamente si trova tra 200Hz e 3kHz. Perché il passaggio avviene sul cicalino stesso, il sistema host deve solo fornire un DC pulito fornitura. Ciò elimina la necessità di una periferica timer sul microcontrollore e riduce la complessità del firmware. In confronto, aCicalino magnetico passivorichiede un'onda quadra esterna o un segnale PWM alla frequenza di risonanza per essere generato suono, dando al progettista il controllo su tono e volume ma al costo di un extra circuiti di azionamento. Nelle situazioni in cui la stessa guida CC alimenta già altra logica, è possibile collegare direttamente un cicalino attivo, a volte solo con una resistenza in serie per la limitazione di corrente.
I cicalini attivi magnetici sono prodotti per tensioni nominali come 1,5 V, 3 V, 5 V, 12 V e 24 V CC. La tensione nominale determina l'impedenza della bobina e il livello di pressione sonora risultante, che comunemente è compreso tra 80 dB e 100 dB a 10 cm. L'assorbimento di corrente è generalmente compreso tra 10 mA e 50 mA, con valori superiori corrente generalmente corrispondente all'uscita più forte. La frequenza di risonanza è fissa dalla progettazione meccanica e non possono essere modificati sul campo, anche se multipli è possibile specificare le varianti del modello di tono (continuo, pulsato o alternato) in il momento dell'ordine. Per le applicazioni che richiedono un ingombro a montaggio superficiale, an Cicalino magnetico attivo SMDoffre la stessa auto-oscillazione comportamento in un pacchetto compatibile con la ridisposizione.
Questi cicalini sono presenti in un'ampia gamma di prodotti che necessitano di un segnale affidabile e indicatore acustico a basso costo. Elettrodomestici come condizionatori, i forni a microonde e le lavatrici li utilizzano per il feedback della pressione dei tasti e avvisi di fine ciclo. I pannelli di allarme di sicurezza e i rilevatori di fumo dipendono da loro tono forte e diretto per segnalare il pericolo. Nell'ambiente automobilistico, porta aperta gli avvisi e i promemoria delle cinture di sicurezza spesso utilizzano cicalini magnetici attivi perché possono funzionare direttamente da una batteria da 12 V senza segnale aggiuntivo condizionamento. Attrezzature industriali, compresi alimentatori e programmabili controller logici, integra anche questi componenti per fornire guasti locali indicazione.
MEIDI produce ronzatori magnetici attivi su linee di montaggio dedicate che combinare l'avvolgimento automatizzato della bobina, l'inserimento del magnete, la saldatura del diaframma e attacco PCB dell'oscillatore. Ogni unità supera un controllo acustico di fine linea che registra il livello di pressione sonora, la frequenza di risonanza e il consumo di corrente, con i dati conservati per la tracciabilità del lotto. Il sistema di qualità ISO9001 richiede inoltre un campionamento periodico per i cicli di temperatura, la resistenza all'umidità, e la durabilità del calore della saldatura, garantendo prestazioni costanti sul campo volumi di produzione. Per i clienti che necessitano di un modello di tono personalizzato, è diverso lunghezza del cavo o un'impedenza specifica della bobina, il team di ingegneri può regolarla progettare e fornire campioni di caratterizzazione prima del ciclo di produzione principale.
Posso modificare la frequenza di un cicalino magnetico attivo dopo che è stato costruito?
No. La frequenza di risonanza è determinata meccanicamente dal diaframma e dalla bobina montaggio e non può essere regolato esternamente. Se un'uscita a frequenza variabile lo è richiesto, aCicalino magnetico passivopilotato da un microcontrollore Il segnale PWM sarebbe una scelta più adatta.
Un cicalino magnetico attivo funziona con un'alimentazione CC fluttuante?
L'oscillatore interno prevede una tensione CC relativamente stabile all'interno intervallo operativo specificato. Grandi oscillazioni di tensione, ondulazione o inversione di polarità può causare un funzionamento irregolare o danni permanenti. Un semplice condensatore di disaccoppiamento e un diodo in serie per la protezione dalla polarità inversa sono aggiunte comuni a ingresso di potenza.
Qual è la differenza tra un cicalino attivo magnetico e un cicalino piezoelettrico attivo?
Entrambi sono auto-oscillanti e richiedono solo un'alimentazione CC, ma ne utilizzano usi diversi tecnologie dei trasduttori. Un cicalino magnetico attivo produce una frequenza più bassa, tono più caldo e può funzionare da tensioni molto basse. UNCicalino piezoelettrico attivogenera un tono più alto, più acuto suono e in genere assorbe meno corrente. La scelta dipende dal tono desiderato carattere, budget energetico e acustica dell'involucro.
La tabella seguente elenca tutte le specifiche standard dei prodotti di questa serie. Soluzioni personalizzate sono disponibili su vostra richiesta; non esitate a contattarci per ulteriori requisiti di personalizzazione.
| Modello | Immagine del prodotto | Tensione nominale (VCC) | Tensione operativa (VCC) | Livello di pressione sonora @10 cm (dB) | Corrente operativa (mA) | Frequenza di risonanza (Hz) | Temperatura operativa (℃) | Peso (g) | Dimensioni (mm) |

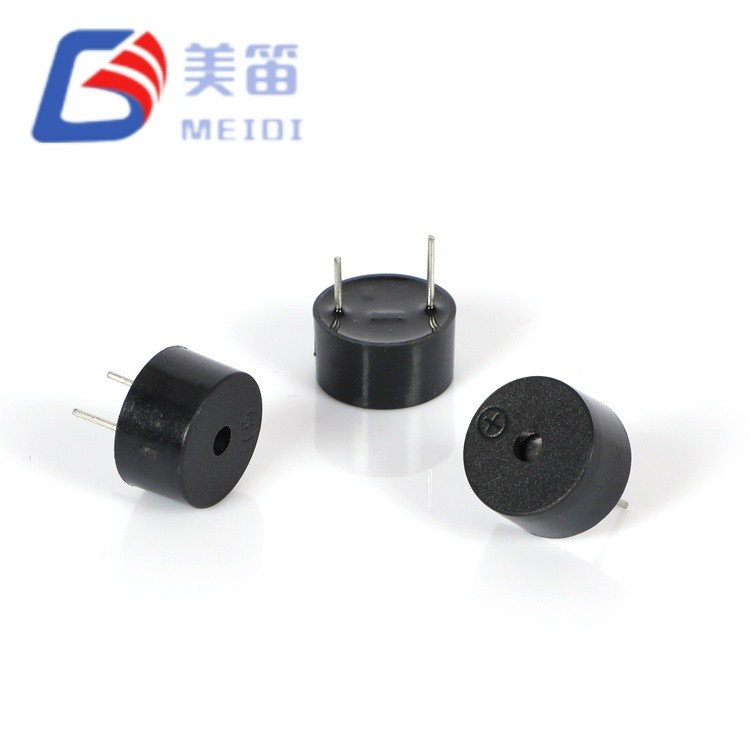

| HMB1206-03 |
|
3 | 2~5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×6,5 |
| HMB1206-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×6,5 |
| HMB1206-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |

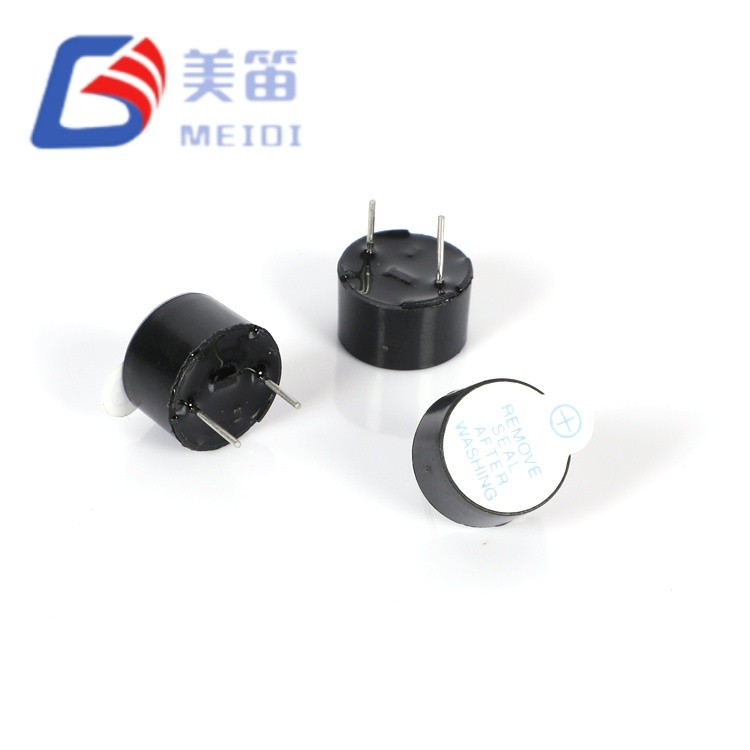

| HMB1275-03B |
|
3 | 2~5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-05B65 |
|
5 | 3~7 | ≥83 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-05B95 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-05C |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-12C |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-24B |
|
24 | 18~26 | ≥90 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HNB09A12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.75 | Ø9,0×5,5 |

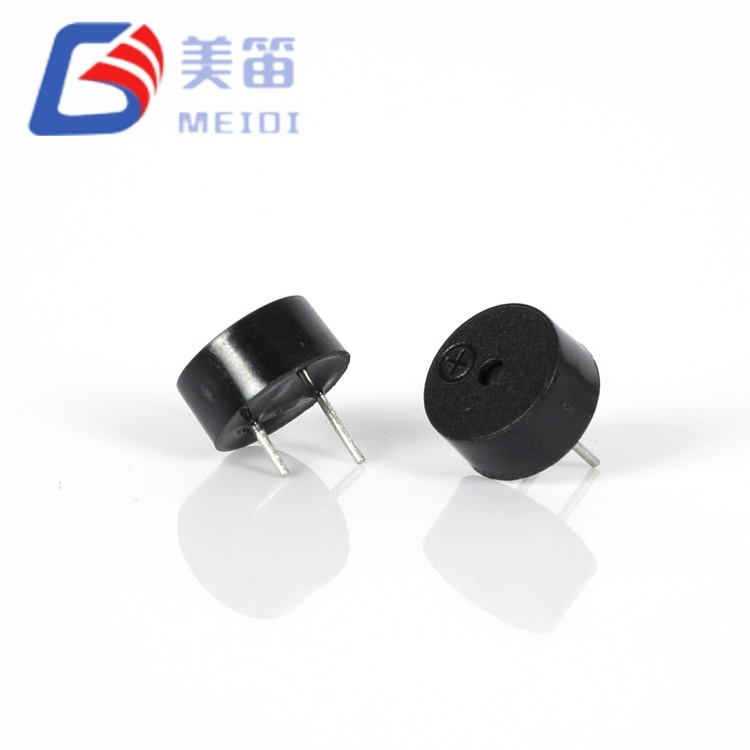

| HNT-9042-03 |
|
3 | 1,5~4,5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0×4,2 |
| HNT-9042-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0×4,2 |
| HNT-9042-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0×4,2 |

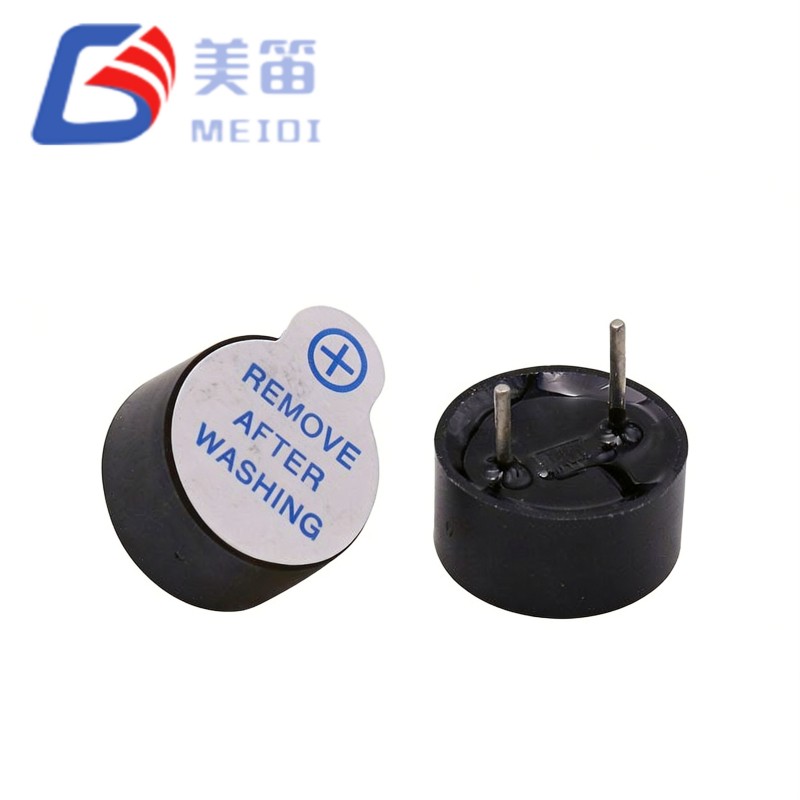

| HNT-9650-03 |
|
3 | 1,5~4,5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,0 |
| HNT-9650-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,5 |
| HNT-9650-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,0 |

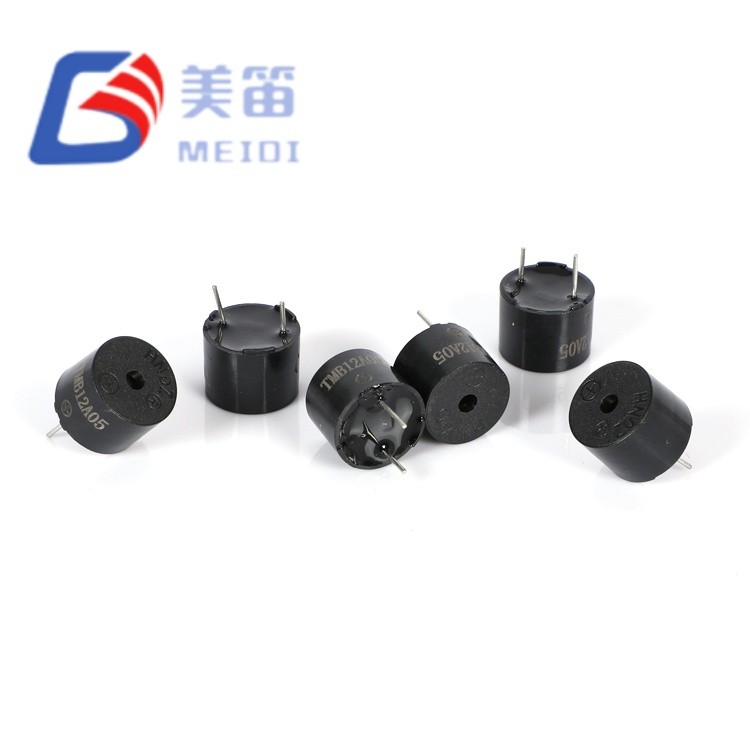

| TMB12A03 |
|
3 | 2~5 | ≥85 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×9,5 |

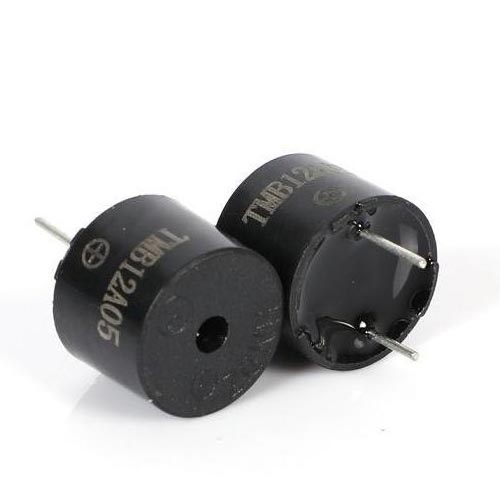

| TMB12A05 |
|
5 | 3~7 | ≥85 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×9,5 |

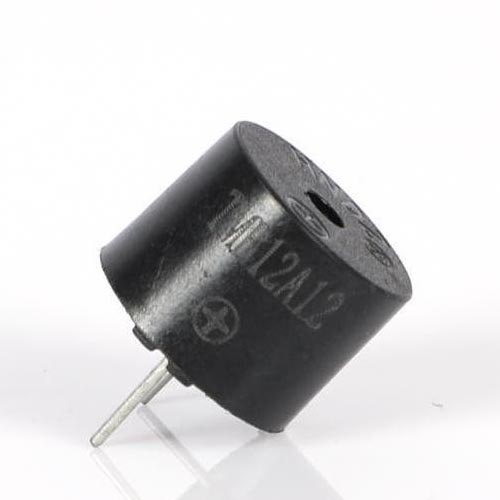

| TMB12A12 |
|
12 | 8~16 | ≥88 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×9,5 |
| TMB12A24 |
|
24 | 18~26 | ≥90 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×9,5 |
