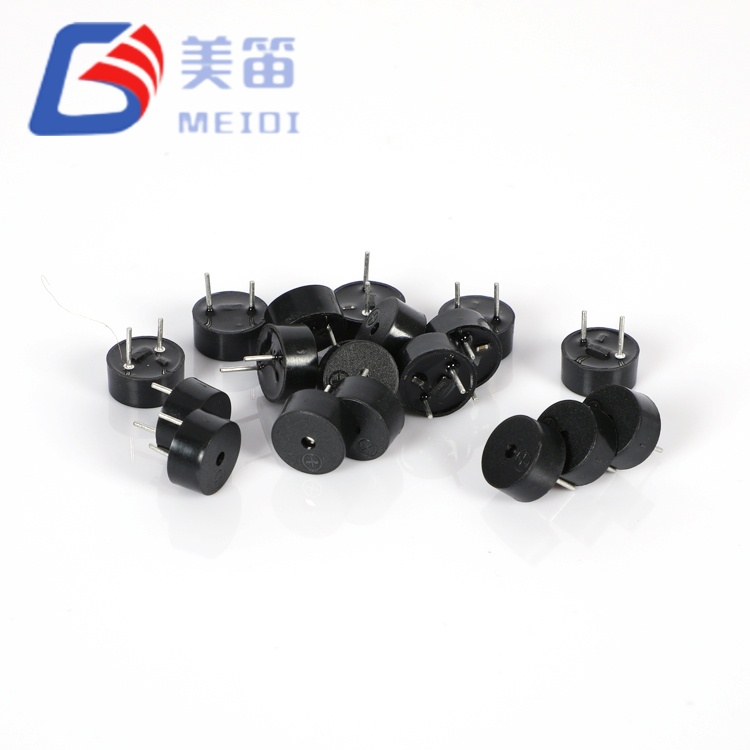

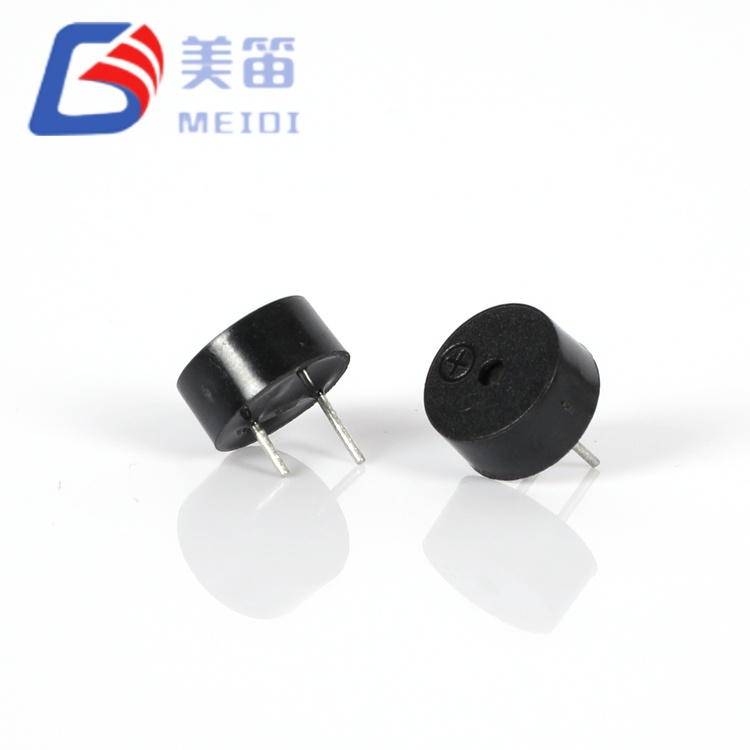

Tre varianti di tensione: 3 V (1,5–4,5 V), 5 V (3–7 V) e 12 V (8–16 V) – che condividono la stessa specifica di frequenza di risonanza di 2700 ± 300 Hz
Circuito oscillatore integrato: l'applicazione CC genera un'uscita a tono fisso senza PWM esterno o condizionamento del segnale
Pressione sonora ≥85 dB a 10 cm — minimo specificato per tutte e tre le varianti alle rispettive tensioni nominali
Corpo leggero da 0,71 g (secondo specifica)
Custodia in PBT nero; temperatura di esercizio da -20 °C a +70 °C, temperatura di stoccaggio da -30 °C a +80 °C
Profilo altezza 4,2 mm (secondo specifica)
| Parametro | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| Tensione nominale | 3 V CC | 5 V CC | 12 V CC |
| Tensione operativa | 1,5 – 4,5 V CC | 3 – 7 V CC | 8 – 16 V CC |
| Uscita audio a 10 cm | ≥ 85dB | ≥ 85dB | ≥ 85dB |
| Corrente operativa | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Frequenza di risonanza | 2700±300 Hz | 2700±300 Hz | 2700±300 Hz |
| Temperatura operativa | -20°C~+70°C | -20°C~+70°C | -20°C~+70°C |
| Temperatura di conservazione | -30°C~+80°C | -30°C~+80°C | -30°C~+80°C |
| Dimensioni (diametro × altezza) | 9,0×4,2 mm | 9,0×4,2 mm | 9,0×4,2 mm |
| Peso | 0,71 g | 0,71 g | 0,71 g |
| Materiale dell'alloggiamento | PBT nero | PBT nero | PBT nero |

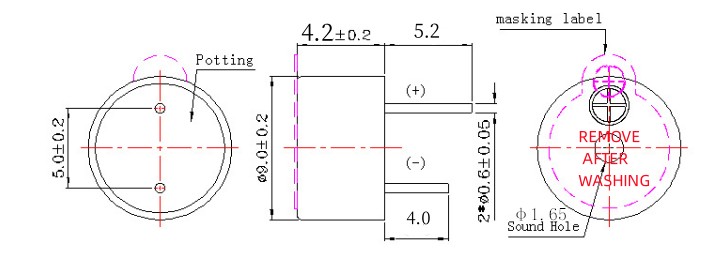

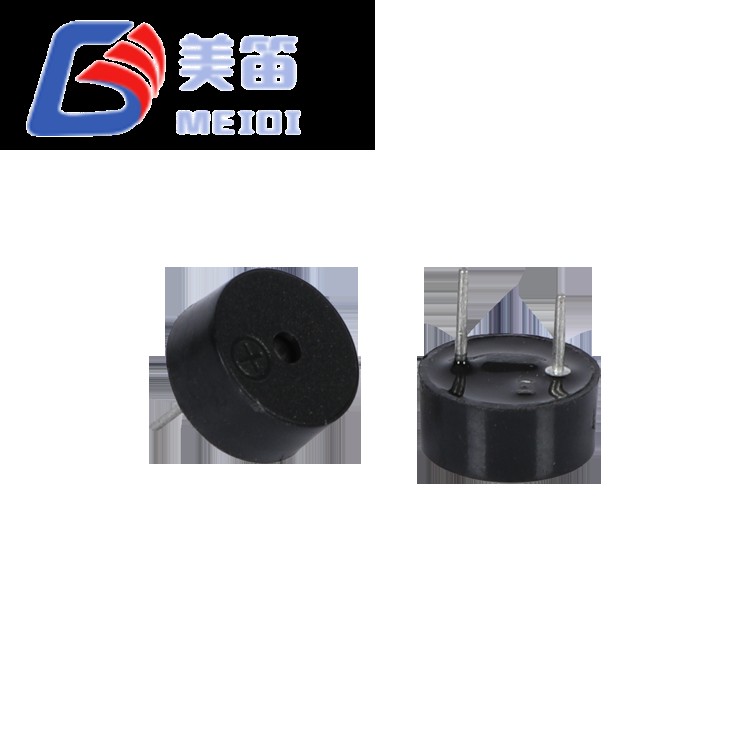

Ingombro compatto di 9,0 × 4,2 mm: dimensioni specificate per il montaggio con foro passante
L'oscillatore integrato elimina l'azionamento esterno: l'applicazione di tensione CC genera un tono fisso a 2700 ± 300 Hz senza PWM esterno o generatore di segnale
Tre livelli di tensione: le varianti da 3 V, 5 V e 12 V consentono la selezione in base alla guida di tensione del sistema disponibile
Peso 0,71 g — secondo specifica

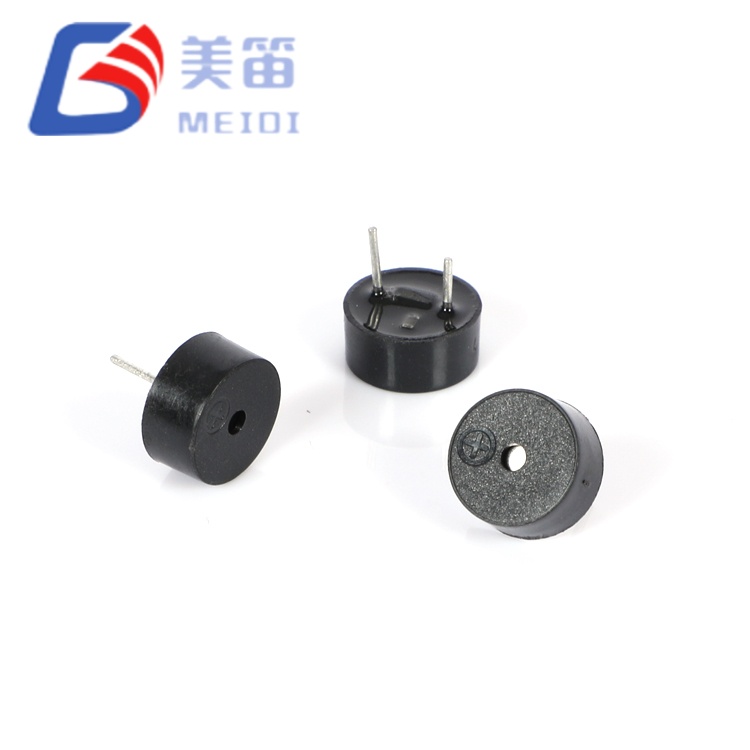

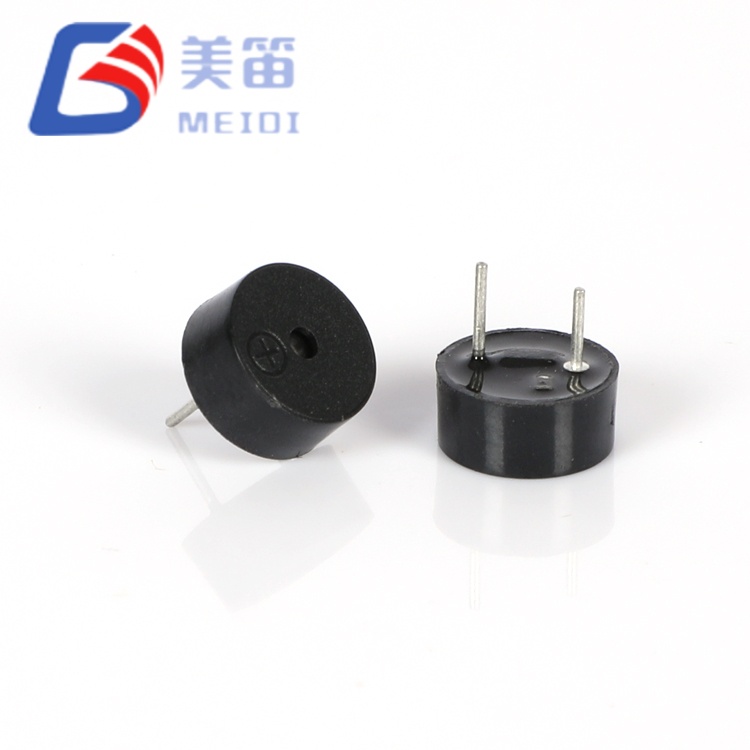

Montaggio a foro passante polarizzato: la marcatura della polarità dei pin indica l'orientamento corretto
Custodia in PBT nera per assemblaggio industriale — compatibile con la saldatura a onda a 255 ± 15 °C e la saldatura manuale a 360 ± 10 °C secondo specifica
Assorbimento di corrente ≤ 30 mA alla tensione nominale - corrente operativa massima specificata
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino attivo elettromagnetico a foro passante | — |
| Tensione nominale | 3 V CC | Punto di funzionamento nominale |
| Tensione operativa | 1,5 – 4,5 V CC | Gamma continua |

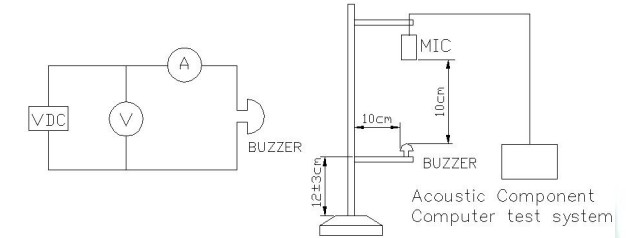

| Uscita audio a 10 cm | ≥ 85dB | A 3V, campo libero |
| Corrente operativa | ≤ 30 mA | A 3V |
| Frequenza di risonanza | 2700±300 Hz | Alla tensione nominale |
| Temperatura operativa | -20°C~+70°C | Continuo |
| Temperatura di conservazione | -30°C~+80°C | Non operativo |
| Dimensioni (diametro × altezza) | 9,0×4,2 mm | Corpo escluso perni |
| Peso | 0,71 g | Tipico |
| Materiale dell'alloggiamento | PBT nero | — |
| Saldatura (rifusione) | 245 ± 15 °C, 3 secondi | preriscaldamento a 180 °C 40–70 s; massimo 3 passaggi |
| Saldatura (onda) ★ | 255 ± 15 °C, 4–6 s | Si consigliano 2-3 passaggi |
| Saldatura (manuale) ★ | 360 ± 10 °C, 2–5 s | Si consigliano 2-3 passaggi |
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino attivo elettromagnetico a foro passante | — |
| Tensione nominale | 5 V CC | Punto di funzionamento nominale |
| Tensione operativa | 3 – 7 V CC | Gamma continua |
| Uscita audio a 10 cm | ≥ 85dB | A 5V, campo libero |
| Corrente operativa | ≤ 30 mA | A 5V |
| Frequenza di risonanza | 2700±300 Hz | Alla tensione nominale |
| Temperatura operativa | -20°C~+70°C | Continuo |
| Temperatura di conservazione | -30°C~+80°C | Non operativo |
| Dimensioni (diametro × altezza) | 9,0×4,2 mm | Corpo escluso perni |
| Peso | 0,71 g | Tipico |
| Materiale dell'alloggiamento | PBT nero | — |
| Saldatura (rifusione) | 245 ± 15 °C, 3 secondi | preriscaldamento a 180 °C 40–70 s; massimo 3 passaggi |
| Saldatura (onda) ★ | 255 ± 15 °C, 4–6 s | Si consigliano 2-3 passaggi |
| Saldatura (manuale) ★ | 360 ± 10 °C, 2–5 s | Si consigliano 2-3 passaggi |
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino attivo elettromagnetico a foro passante | — |
| Tensione nominale | 12 V CC | Punto di funzionamento nominale |
| Tensione operativa | 8 – 16 V CC | Gamma continua |
| Uscita audio a 10 cm | ≥ 85dB | A 12V, campo libero |
| Corrente operativa | ≤ 30 mA | A 12V |
| Frequenza di risonanza | 2700±300 Hz | Alla tensione nominale |
| Temperatura operativa | -20°C~+70°C | Continuo |
| Temperatura di conservazione | -30°C~+80°C | Non operativo |
| Dimensioni (diametro × altezza) | 9,0×4,2 mm | Corpo escluso perni |
| Peso | 0,71 g | Tipico |
| Materiale dell'alloggiamento | PBT nero | — |
| Saldatura (rifusione) | 245 ± 15 °C, 3 secondi | preriscaldamento a 180 °C 40–70 s; massimo 3 passaggi |
| Saldatura (onda) ★ | 255 ± 15 °C, 4–6 s | Si consigliano 2-3 passaggi |
| Saldatura (manuale) ★ | 360 ± 10 °C, 2–5 s | Si consigliano 2-3 passaggi |
Nota: i seguenti dati sono estratti dai rapporti di prova allegati alle specifiche del prodotto MEIDI. Questi valori illustrano la distribuzione tipica dei lotti di produzione campionati e non costituiscono specifiche garantite.
| Variante | Intervallo SPL (dB) | Intervallo di corrente (mA) | Gamma di frequenza (Hz) | Diametro (mm) | Hmm) |
| HNT-9042-03 | 86,5 – 89,5 | 22,8 – 26,5 | 2690 – 2730 | 9.07 – 9.15 | 4.20 – 4.22 |
| HNT-9042-05 | 86,5 – 89,5 | 24.5 – 26.1 | 2677 – 2723 | 9.0 – 9.1 | 4.20 – 4.22 |
| HNT-9042-12 | 87,3 – 89,9 | 24.9 – 26.5 | 2677 – 2723 | 9.11 – 9.12 | 4.25 – 4.21* |
Nota: la riga 2 dei dati del campione HNT-9042-12 mostra la dimensione H 42,1 mm, che è un errore tipografico nel rapporto di prova originale; la dimensione specificata è 4,2 ± 0,2 mm.
Le specifiche garantite sono elencate nelle tabelle delle Specifiche tecniche sopra. Contattare MEIDI per i dati effettivi dei test in batch.
Strumenti portatili di test e misurazione: completamento acustico e avvisi di soglia in multimetri, oscilloscopi e calibratori da campo
Dispositivi medici portatili: monitor del glucosio alimentati a batteria, pulsossimetri e nebulizzatori che richiedono avvisi acustici di basso profilo
Elettronica di consumo e piccoli elettrodomestici: timer per microonde, segnali acustici di completamento della macchina per il caffè e avvisi di sostituzione del filtro del purificatore d'aria
Sensori di sicurezza alimentati a batteria: sensori di contatto per porte/finestre, rilevatori di movimento e segnali di test per allarmi di fumo
Apparecchiature per le telecomunicazioni: avvisi di guasto dell'UPS montato su rack, toni di stato dello switch di rete e feedback acustico del sistema PBX
Elettronica didattica e per hobby: feedback audio sui progetti Arduino e Raspberry Pi
| Considerazione sulla progettazione | Caratteristica della serie HNT-9042 |
| Ingombro compatto | Dimensioni specificate 9,0 × 4,2 mm |
| Tensioni di sistema multiple | Tre varianti (3 V/5 V/12 V) condividono la stessa specifica di frequenza di risonanza di 2700 ± 300 Hz |
| Circuiti di azionamento semplificati | L'oscillatore integrato elimina il generatore PWM esterno o il timer del microcontrollore |
| Montaggio a foro passante | Il montaggio passante su PCB fornisce ritenzione meccanica |
| Assemblaggio a tecnologia mista | Custodia PBT compatibile con saldatura a onda e rilavorazione manuale secondo specifica |
Richiedi un campione per valutare la pressione sonora, il consumo di corrente e l'altezza libera nella custodia di destinazione.
Le specifiche del cicalino elettromagnetico attivo MEIDI 9042 definiscono i seguenti test di affidabilità:
Conservazione ad alta temperatura: 48 ore a +80 ± 2 °C, ripristinare a temperatura ambiente per 2 ore prima del test
Conservazione a bassa temperatura: 48 ore a -30 ± 2 °C, ripristinare a temperatura ambiente per 2 ore prima del test
Cicli di temperatura — 5 cicli: esposizione a -30 °C 30 min, esposizione a +80 °C 30 min; ripristinare a temperatura ambiente per 2 ore prima del test
Test di caduta: posizione orizzontale, caduta libera da una tavola di legno duro da 75 cm a 10 mm, 3 cadute; controllare l'aspetto e misurare le prestazioni elettriche
Test di vibrazione: 10–55 Hz, ampiezza 1,0 mm, assi XYZ, 0,5 ore in totale; il tempo di scansione da 10 a 55 Hz e ritorno con un'ampiezza singola di 1,0 mm è di 1 minuto
Test di umidità: 48 ore a 50 ± 5 °C/90–95% di umidità relativa, ripristinare a temperatura ambiente per 2 ore prima del test
Resistenza al calore della saldatura: immergere i conduttori nella saldatura fusa a 250 ± 5 °C per 10 ± 0,5 secondi, corpo a 2,0 mm dalla saldatura
Nota: tutte le condizioni di test sono quelle specificate nelle specifiche di prodotto della serie MEIDI HNT-9042 datate 07-11-2023. Contattare MEIDI per i dettagli del protocollo di test di produzione e i dati effettivi dei test sui lotti.
1. Come faccio a selezionare tra HNT-9042-03, HNT-9042-05 e HNT-9042-12?
La selezione dipende dalla tensione di alimentazione CC disponibile. HNT-9042-03 (1,5–4,5 V) è adatto per sistemi logici da 3,3 V e progetti di microcontrollori a bassa tensione. L'HNT-9042-05 (3–7 V) corrisponde alla logica industriale da 5 V e alle tensioni di controllo degli apparecchi standard. HNT-9042-12 (8–16 V) è progettato per bus di controllo industriale a 12 V e alimentatori per sistemi di sicurezza. Tutte e tre le varianti condividono la stessa specifica di frequenza di risonanza di 2700 ± 300 Hz e la stessa specifica di pressione sonora minima.
2. Posso utilizzare HNT-9042-03 con un pin GPIO del microcontrollore da 3,3 V?
L'intervallo di tensione operativa dell'HNT-9042-03 è 1,5–4,5 V CC, che include 3,3 V. Tuttavia, la corrente operativa ≤30 mA a 3 V deve essere verificata rispetto alla capacità di generazione della corrente del pin del microcontroller. Verificare che la fonte di alimentazione possa fornire ≤30 mA alla tensione operativa. Se necessario, contattare MEIDI per consigli sul circuito di azionamento.
3. Qual è l'altezza minima dell'involucro sopra la buca dell'HNT-9042?
Garantire uno spazio adeguato sopra la buca per evitare il degrado della pressione sonora. Fare riferimento alle precauzioni nelle specifiche del prodotto MEIDI.
4. La serie HNT-9042 è adatta al funzionamento continuo?
L'intervallo di temperatura operativa è compreso tra -20 °C e +70 °C in base alle specifiche. Per richieste di funzionamento continuo, contattare MEIDI.
5. La serie HNT-9042 può sostituire un cicalino passivo in un progetto esistente?
L'HNT-9042 è un cicalino attivo con oscillatore integrato, mentre i cicalini passivi richiedono un segnale di comando CA esterno. La sostituzione di un cicalino passivo con un cicalino attivo HNT-9042 richiede la modifica del circuito: rimuovere il circuito di pilotaggio esterno e collegare l'HNT-9042 direttamente alla barra di tensione CC appropriata. La configurazione dei pin a foro passante può differire dall'impronta del cicalino passivo; verificare il diametro, il passo e la polarità dei pin rispetto al layout originale del PCB. Contattare MEIDI per valutazione fattibilità sostituzione.
1.Non applicare tensione oltre l'intervallo di tensione operativa specificato.
2. Questo prodotto ha un design aperto e non soddisfa i requisiti di impermeabilità o di perdite di colla.
3.L'uso prolungato in un ambiente con gas corrosivo può corrodere i componenti del cicalino e impedirne il corretto funzionamento.

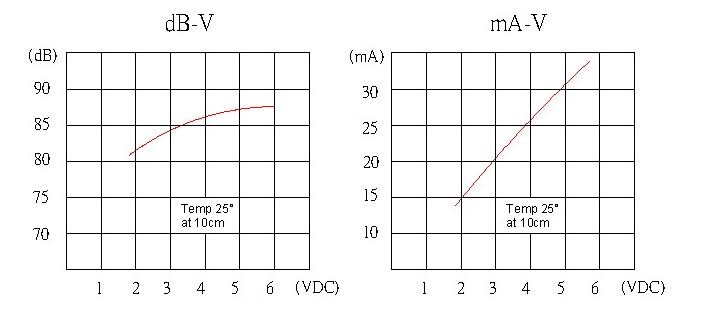

4.La prestazione della pressione sonora del cicalino cambierà con la tensione o la corrente applicata; assicurarsi che la tensione o la corrente operativa soddisfino i requisiti delle specifiche.
5.Evitare di posizionare un deflettore davanti alla buca o di coprirlo, poiché ciò potrebbe causare un funzionamento instabile.

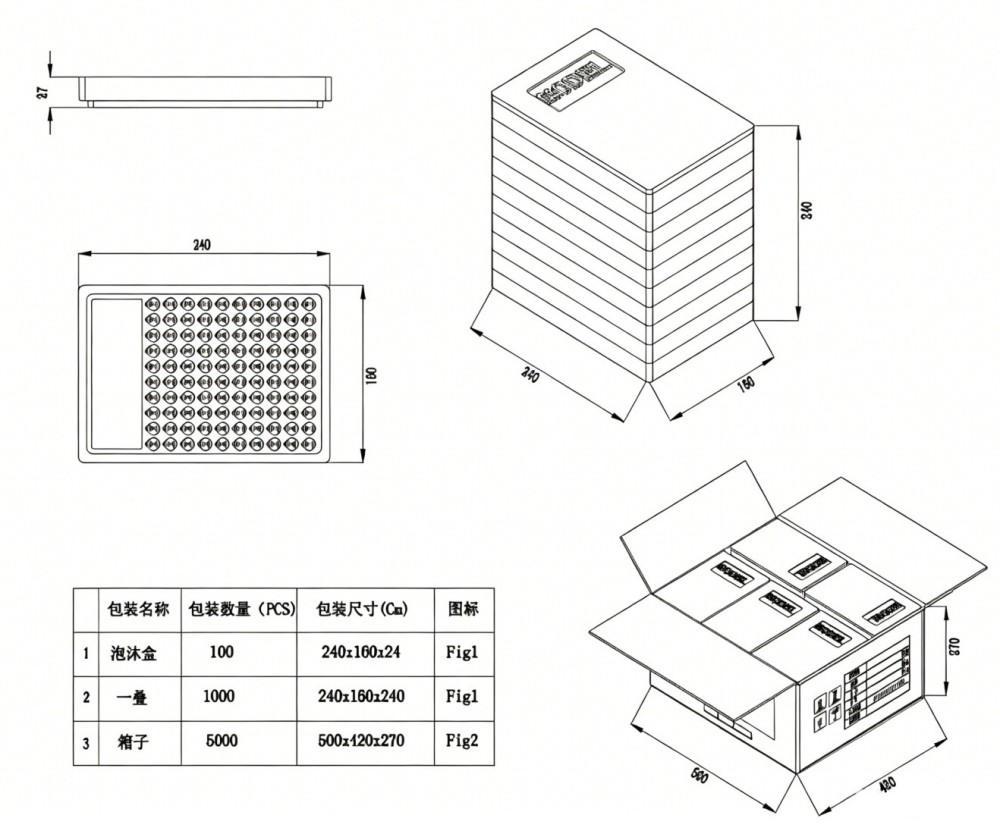

6. Il cicalino deve essere conservato in un imballaggio adeguato per evitare umidità, ruggine e ossidazione dei terminali dei pin.
Per la verifica dei riferimenti incrociati con i cicalini a foro passante precedenti, le schede tecniche delle serie, la valutazione di campioni di varianti di tensione o configurazioni di cavi personalizzate, contattare MEIDI Applications Engineering.
