Jiangsu Meidisviluppa e produce componenti acustici in miniatura per produttori di apparecchiature elettroniche in tutto il mondo. Attraverso il miglioramento continuo della progettazione acustica, dei processi di assemblaggio automatizzati e gestione della qualità, Meidi fornisce prodotti cicalino che soddisfano diverse integrazioni e operazioni PCB requisiti.
Per lo sviluppo del cicalino magnetico attivo SMD, il team di ingegneri di Meidi si concentra sulla struttura dei componenti progettazione, analisi di compatibilità elettrica, requisiti di assemblaggio SMT e verifica acustica. Dai campioni prototipo ai lotti di produzione, l'azienda fornisce comunicazione tecnica e supporto alla produzione per aiutare i clienti a integrare indicatori sonori affidabili nei loro dispositivi elettronici prodotti.

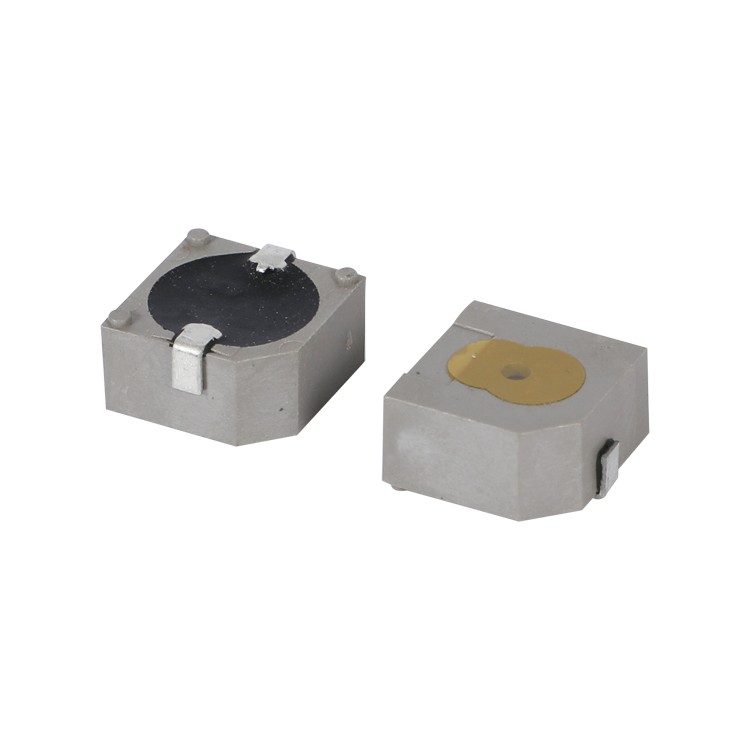

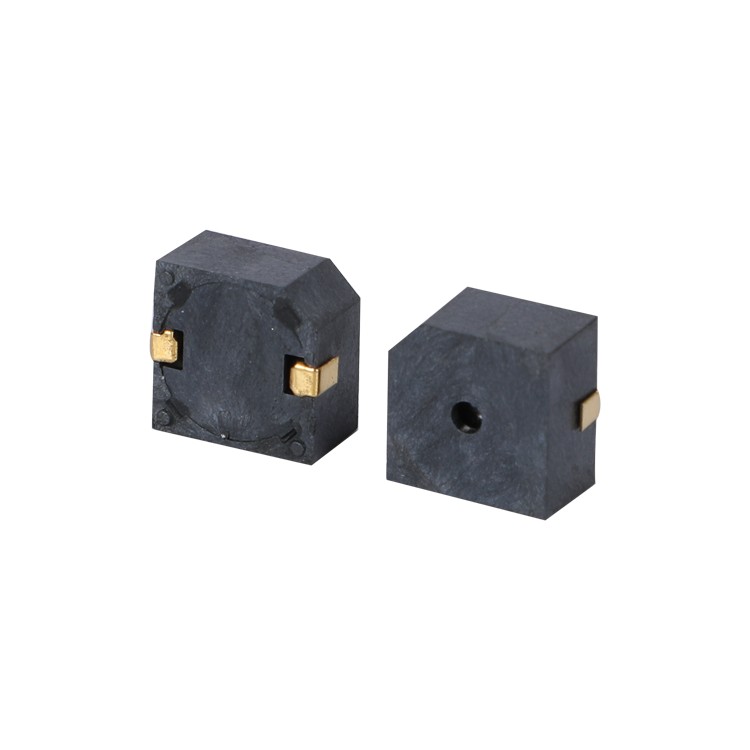

Il cicalino attivo magnetico SMD è un componente sonoro elettromagnetico compatto progettato per PCB diretto assemblaggio. Combina una struttura di trasduttore magnetico con un circuito di oscillazione integrato, consentendo il cicalino per generare un tono fisso quando collegato alla tensione CC specificata.
A differenza dei progetti elettromagnetici passivi che richiedono una sorgente di segnale esterna, il magnetico attivo i cicalini semplificano la progettazione del circuito integrando la funzione di pilotaggio all'interno del componente. Questo la configurazione riduce il carico di lavoro del controller principale ed è adatta per dispositivi elettronici che richiedono un'indicazione acustica semplice e stabile.
Il pacchetto a montaggio superficiale consente il posizionamento automatizzato utilizzando apparecchiature di produzione SMT standard. Questo la progettazione aiuta i produttori a ridurre le fasi di assemblaggio manuale e a migliorare la coerenza durante i volumi elevati Produzione di PCB.
Quando si seleziona un componente acustico SMD, gli ingegneri normalmente considerano le dimensioni del pacchetto e il montaggio direzione, condizioni di saldatura, parametri elettrici e spazio disponibile sulla scheda. Meidi sostiene requisiti personalizzati in base alle diverse strutture del prodotto e agli ambienti di assemblaggio.
Il meccanismo elettromagnetico interno produce il suono attraverso l'interazione tra la bobina, campo magnetico e diaframma vibrante. Questa struttura fornisce comunemente un tono di avviso riconoscibile utilizzato per l'indicazione dello stato dell'apparecchiatura, segnali di avviso e feedback sul funzionamento.
Rispetto alle strutture piezoelettriche, i cicalini magnetici generalmente forniscono frequenze diverse Caratteristiche e risposta acustica. Per le applicazioni che richiedono il controllo della frequenza esterno, gli ingegneri possono prendere in considerazione aCicalino magnetico passivoInvece.
I componenti del cicalino attivo magnetico SMD sono comunemente integrati in prodotti in cui dimensioni compatte e sono necessarie uscite audio fisse, tra cui:
In queste applicazioni, il cicalino funge da componente di feedback acustico per avvisare gli utenti del funzionamento stato, condizioni anomale o risposte del sistema.
Prima di integrare un cicalino magnetico attivo SMD in un prodotto, gli ingegneri solitamente ne valutano diversi parametri chiave:
La corretta corrispondenza tra le specifiche del cicalino e l'ambiente dell'applicazione aiuta a mantenerlo prestazioni acustiche costanti durante il funzionamento a lungo termine.
Jiangsu Meidi fornisce supporto personalizzato per diversi requisiti di prodotti elettronici, inclusi regolazione dei parametri acustici, modifica dell'alloggiamento, selezione dell'imballaggio e verifica del campione.
Il processo di produzione comprende l'ispezione dei componenti, il controllo dell'assemblaggio, i test acustici e la qualità verifica per mantenere la coerenza del prodotto tra lo sviluppo del prototipo e la produzione di massa.
Per i clienti che cercano diverse opzioni acustiche per il montaggio su superficie, Meidi fornisce anche prodotti correlati prodotti comeCicalino SMDe componenti di indicazione acustica personalizzati.
D: Come genera il suono un cicalino magnetico attivo SMD?
R: Il cicalino utilizza un oscillatore interno e una struttura di trasduttore elettromagnetico. Quando l'alimentazione CC è applicato, il circuito interno guida la bobina e il diaframma per produrre un'uscita audio preimpostata.
D: Qual è il vantaggio di scegliere un cicalino attivo per i progetti PCB?
R: Un cicalino attivo non richiede un segnale audio esterno dal controller, il che può semplificare progettazione di circuiti e riduzione della complessità software o hardware per applicazioni di allarme fisso.
D: Meidi può personalizzare le specifiche del cicalino attivo magnetico SMD?
R: Sì. Meidi supporta la personalizzazione relativa a parametri elettrici, dimensioni meccaniche, requisiti di imballaggio e prestazioni acustiche in base ai progetti dei prodotti del cliente.
D: Quali altri prodotti acustici fornisce Jiangsu Meidi?
R: Meidi produce vari componenti del cicalino, inclusiCicalino di allarme, serie di cicalini magnetici, prodotti cicalini piezoelettrici e soluzioni acustiche personalizzate per applicazioni elettroniche.
La tabella seguente elenca tutte le specifiche standard dei prodotti di questa serie. Soluzioni personalizzate sono disponibili su vostra richiesta; non esitate a contattarci per ulteriori requisiti di personalizzazione.
| Modello | Immagine del prodotto | Tensione nominale (VCC) | Tensione operativa (VCC) | Livello di pressione sonora @10 cm (dB) | Corrente operativa (mA) | Frequenza di risonanza (Hz) | Temperatura operativa (℃) | Peso (g) | Dimensioni (mm) |
| MLT-13065Y-5V |
|
5 | 4~7 | ≥85 | ≤50 | 2700±300 | -40~+105 | 25 | 12,8×12,8×6,5 |
| MLT-9650Y-5V |
|
5 | 4~7 | ≥85 | ≤30 | 3000±300 | -30~+70 | 1.5 | 9,6×9,6×5,0 |
