Come funziona un cicalino elettromagnetico e perché è essenziale per i moderni sistemi di allarme?

UNcicalino elettromagneticoè un componente acustico elettronico compatto che trasforma l'energia elettrica in un avviso acustico chiaro e affidabile attraverso la vibrazione elettromagnetica. Comprendere come funziona un cicalino elettromagnetico aiuta ingegneri, acquirenti e progettisti di prodotti a scegliere il dispositivo di allarme giusto per apparecchiature industriali, elettrodomestici, sistemi di sicurezza, dispositivi medici ed elettronica automobilistica. Questa guida spiega il principio di funzionamento, la struttura interna, le specifiche chiave, i parametri reali del prodotto, il metodo di selezione, i difetti comuni e le applicazioni pratiche dei cicalini elettromagnetici, supportati da 15 anni di esperienza nella produzione di esportazione presso MEIDI.

Cos'è un cicalino elettromagnetico?

Un cicalino elettromagnetico è un dispositivo sonoro elettronico che produce un tono udibile utilizzando una bobina elettromagnetica, un magnete permanente e un diaframma vibrante. A differenza di un cicalino piezoelettrico che si basa sulla deformazione della ceramica, un cicalino elettromagnetico genera il suono attraverso la vibrazione meccanica guidata da un campo magnetico. Il buzzer elettromagnetico trova largo impiego ovunque sia richiesto un tono di allarme semplice, immediato ed economico. La maggior parte dei cicalini elettromagnetici sono alloggiati in una piccola custodia di plastica e possono essere montati direttamente su un circuito stampato. Poiché il cicalino elettromagnetico ha una struttura semplice, offre prestazioni stabili e una lunga durata anche in ambienti difficili.

Un moderno cicalino elettromagnetico è disponibile in contenitori a foro passante e a montaggio superficiale (SMD), con tensioni nominali da 1,5 V a 24 V. Produttori come MEIDI sviluppano soluzioni di cicalino elettromagnetico personalizzate per soddisfare diverse esigenze industriali, commerciali e di consumo.

Come funziona un cicalino elettromagnetico?

Il principio di funzionamento di un cicalino elettromagnetico si basa sull'induzione elettromagnetica e sulla rapida vibrazione meccanica. Quando viene applicata una tensione nominale, la corrente scorre attraverso la bobina e crea un campo magnetico. Questo campo magnetico attrae un'armatura collegata al diaframma. Quando la corrente viene commutata da un oscillatore interno o da un segnale di azionamento esterno, l'armatura si muove avanti e indietro e il diaframma vibra per creare onde di pressione sonora nell'aria.

La frequenza della vibrazione determina l'altezza del tono, mentre il livello di pressione sonora, misurato in decibel (dB), decide quanto forte suona il cicalino elettromagnetico. In un cicalino elettromagnetico attivo, l'oscillatore è integrato, quindi il dispositivo emette un suono non appena viene applicata l'alimentazione. In un cicalino elettromagnetico passivo è necessario fornire un segnale esterno ad onda quadra per impostare la frequenza. Questa differenza è la cosa più importante da comprendere prima di selezionare un cicalino elettromagnetico per un nuovo progetto.

Componenti principali di un cicalino elettromagnetico

Un cicalino elettromagnetico contiene diverse parti che lavorano insieme per produrre il suono. La bobina elettromagnetica crea il campo magnetico che guida il movimento. Il magnete permanente fornisce un riferimento magnetico fisso per l'armatura. Il diaframma, solitamente un sottile disco metallico, converte la forza magnetica in vibrazione. L'armatura collega il circuito magnetico al diaframma. L'alloggiamento protegge le parti interne da polvere, umidità e urti. I pin terminali collegano il cicalino elettromagnetico al circuito esterno.

La qualità di ciascun componente influisce direttamente sul livello di pressione sonora, sulla stabilità della frequenza e sulla durata del cicalino elettromagnetico. I produttori professionisti si concentrano su processi di produzione precisi per mantenere prestazioni costanti in ogni lotto.

Cicalini elettromagnetici attivi e passivi

Un cicalino elettromagnetico attivo ha un circuito di pilotaggio integrato e produce un tono fisso a una frequenza impostata quando alimentato. Un cicalino elettromagnetico passivo non ha oscillatore interno; l'utente deve fornire un segnale alternato per controllare frequenza e tono. Il cicalino elettromagnetico attivo è più facile da usare ed è ideale per allarmi semplici e promemoria di stato. Il cicalino elettromagnetico passivo offre un controllo flessibile del suono per melodie o diversi modelli di avviso.

Entrambi i tipi condividono lo stesso principio di funzionamento elettromagnetico di base. Quando si sceglie tra un cicalino elettromagnetico attivo e uno passivo, considerare se il dispositivo host può generare un segnale di comando e quanta personalizzazione del suono necessita l'applicazione.

Specifiche chiave da comprendere

Per scegliere un cicalino elettromagnetico è necessario leggere attentamente la sua scheda tecnica. La tensione nominale e l'intervallo della tensione operativa mostrano l'ingresso di alimentazione sicuro per il dispositivo. La frequenza di risonanza, espressa in hertz (Hz), è il tono prodotto dal cicalino elettromagnetico. Il livello di pressione sonora (SPL), espresso in decibel (dB), mostra il volume a una distanza fissa, solitamente 10 cm. La corrente nominale, misurata in milliampere (mA), indica la quantità di energia assorbita dal dispositivo. L'impedenza, misurata in ohm, è importante principalmente per i tipi passivi. Una chiara comprensione di queste specifiche previene la mancata corrispondenza e garantisce che il cicalino elettromagnetico funzioni come previsto nel prodotto finale.

Parametri del prodotto cicalino elettromagnetico

La tabella seguente elenca i modelli rappresentativi del cicalino elettromagnetico di MEIDI e della sua base di produzione, con parametri reali estratti dal catalogo prodotti unificato. Questi valori aiutano gli acquirenti a confrontare un cicalino elettromagnetico con le esigenze di un'applicazione specifica.

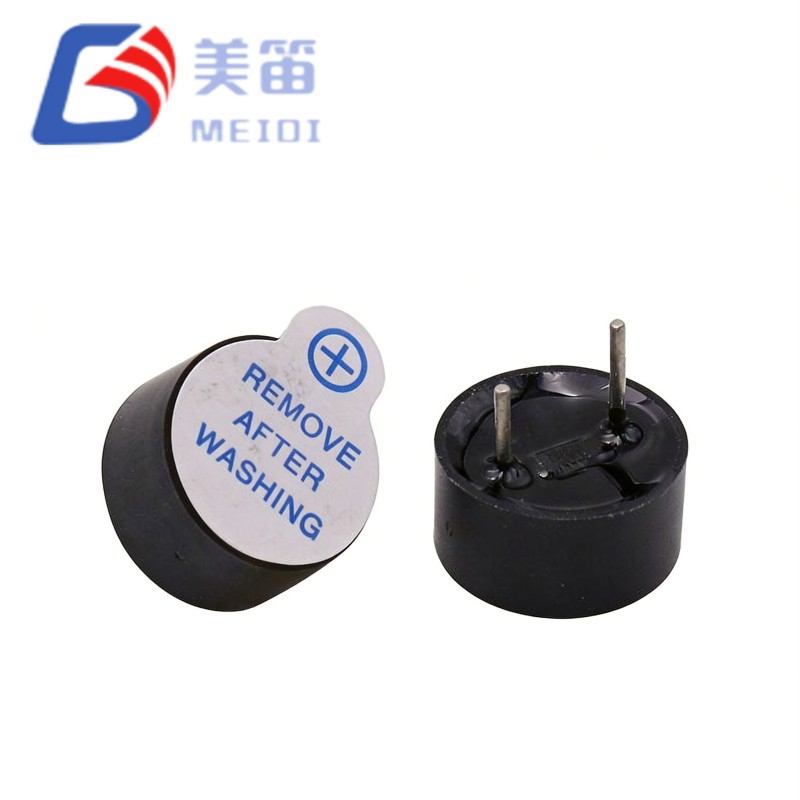

Per il catalogo completo dei cicalini elettromagnetici, comprese le versioni SMD e per alte temperature, visitare il sitocategoria di prodotto del cicalino elettromagneticoo il9650 cicalino elettromagnetico attivopagina.

Perché scegliere i cicalini elettromagnetici per i sistemi di allarme

I produttori di apparecchiature scelgono un cicalino elettromagnetico per i sistemi di allarme perché offre vantaggi pratici che gli altoparlanti e i moduli audio complessi non possono offrire allo stesso costo.

Cicalino elettromagnetico e cicalino piezoelettrico

Sia il cicalino elettromagnetico che quello piezoelettrico sono dispositivi di allarme comuni, ma differiscono nella struttura e nei casi di utilizzo ottimali. Il cicalino elettromagnetico utilizza una bobina, un magnete permanente e un diaframma. Il cicalino piezoelettrico utilizza un elemento ceramico che si piega sotto tensione. Il cicalino elettromagnetico solitamente emette un tono a bassa frequenza più forte, mentre il cicalino piezoelettrico vince con un assorbimento di potenza estremamente basso. La scelta tra questi dipende dal budget di tensione, dal volume e dallo spazio sulla scheda.

Per un confronto più approfondito, leggi la nostra guida sucicalino piezoelettricoe come integra il cicalino elettromagnetico nei progetti misti.

Applicazioni comuni dei cicalini elettromagnetici

Il cicalino elettromagnetico è presente in molti settori per la sua affidabilità e capacità di notifica istantanea.

• Controllo industriale:Allarmi della macchina, segnali di avvertimento e richieste operative.
• Sistemi di sicurezza:Avvisi per accessi non autorizzati ed emergenze.
• Elettrodomestici:Microonde, lavatrici e dispositivi intelligenti.
• Elettronica automobilistica:Sistemi di allarme e indicatori sul cruscotto.
• Attrezzature mediche:Notifiche sonore per i dispositivi di monitoraggio.
• IoT e dispositivi indossabili:Parti compatte del cicalino elettromagnetico SMD per piccoli gadget.

Come selezionare il cicalino elettromagnetico giusto

Selezionare il cicalino elettromagnetico corretto significa bilanciare le esigenze elettriche, meccaniche e ambientali. Verificare innanzitutto la tensione nominale e l'intervallo di tensione operativa. Quindi abbinare il livello di pressione sonora in decibel al livello di rumore dell'ambiente. Scegli una frequenza che gli utenti possano sentire chiaramente. Decidi tra montaggio a foro passante e SMD in base al layout della scheda. Controllare l'intervallo di temperatura operativa e l'eventuale livello di protezione richiesto. Infine, verifica le certificazioni come RoHS, REACH e CE.

Lavorare con un fornitore esperto come MEIDI consente ai clienti di ricevere consigli professionali e un cicalino elettromagnetico personalizzato costruito in base ai reali requisiti del progetto.

Suggerimenti per l'installazione e il cablaggio del cicalino elettromagnetico

Una corretta installazione mantiene il buon funzionamento del cicalino elettromagnetico per anni. Per un cicalino elettromagnetico attivo, rispettare la polarità e collegare la tensione nominale ai pin contrassegnati. Per un cicalino elettromagnetico passivo, inviare un segnale ad onda quadra pulito entro la frequenza specificata. Mantenere l'uscita del suono non ostruita dall'involucro. Per i tipi SMD, seguire il profilo di riflusso ed evitare il surriscaldamento della bobina. Una disposizione attenta previene la maggior parte dei guasti sul campo del cicalino elettromagnetico.

Problemi e soluzioni comuni del cicalino elettromagnetico

Test e controllo qualità dei cicalini elettromagnetici

Un cicalino elettromagnetico affidabile deve superare test disciplinati. MEIDI controlla il livello di pressione sonora, la frequenza di risonanza, la corrente nominale, l'aspetto e la durata utile sulle linee di produzione. Con 15 anni di esperienza nell'esportazione, la base produttiva controlla l'avvolgimento della bobina, il posizionamento dei magneti e il bilanciamento del diaframma in modo che ogni cicalino elettromagnetico soddisfi le specifiche dichiarate. Gli acquirenti ricevono prestazioni di allarme costanti per ordini di grandi dimensioni.

Tendenze: miniaturizzazione e cicalini elettromagnetici SMD

Il mercato dei cicalini elettromagnetici si sta spostando verso parti più piccole a montaggio superficiale per prodotti IoT, medici e indossabili. Le famiglie di cicalini elettromagnetici SMD come la serie MLT racchiudono una bobina, un magnete e un diaframma in contenitori inferiori a 10 mm mantenendo un elevato livello di pressione sonora. Questa tendenza consente ai progettisti di aggiungere un avviso acustico ai dispositivi in ​​cui lo spazio una volta era troppo stretto per un cicalino elettromagnetico a foro passante.

Domande frequenti

Q1: Qual è lo scopo principale di un cicalino elettromagnetico?
R: Il cicalino elettromagnetico fornisce avvisi acustici, avvisi, promemoria e segnali di stato nelle apparecchiature elettroniche.

Q2: Qual è la differenza tra cicalini elettromagnetici attivi e passivi?
R: Un cicalino elettromagnetico attivo è dotato di un oscillatore incorporato e suona a una frequenza fissa quando viene alimentato. Un cicalino elettromagnetico passivo necessita di un segnale di comando esterno per impostare il tono.

Q3: Per quanto tempo può funzionare un cicalino elettromagnetico?
R: La durata dipende dalla qualità del progetto, dalle condizioni operative, dalla stabilità della tensione e dalla frequenza di utilizzo. I modelli di alta qualità funzionano in modo affidabile per anni.

Q4: I cicalini elettromagnetici possono essere personalizzati?
R: Sì. MEIDI può personalizzare tensione, livello sonoro, dimensioni, terminali e montaggio in base alle esigenze del cliente.

Q5: I cicalini elettromagnetici sono certificati?
R: I prodotti standard soddisfano i requisiti RoHS, REACH e CE per l'esportazione globale.

D6: Un cicalino elettromagnetico SMD è rumoroso quanto uno a foro passante?
R: I moderni componenti del cicalino elettromagnetico SMD raggiungono livelli di pressione sonora paragonabili in decibel, risparmiando spazio sulla scheda.

Conclusione

Il cicalino elettromagnetico svolge un ruolo importante nei moderni sistemi elettronici fornendo notifiche sonore veloci, affidabili ed efficienti. La sua struttura semplice, la forte adattabilità e l'ampia gamma di applicazioni lo rendono la scelta ideale per apparecchiature industriali, elettronica di consumo, sistemi automobilistici e dispositivi di sicurezza. La scelta del giusto cicalino elettromagnetico richiede attenzione alla tensione, all'emissione sonora, alle dimensioni e all'ambiente.

MEIDI continua a fornire prodotti affidabili per cicalini elettromagnetici e soluzioni personalizzate che aiutano i clienti a migliorare le prestazioni e l'affidabilità dei prodotti. Se hai bisogno di supporto professionale per il cicalino elettromagnetico, una scheda completa dei parametri o un campione personalizzato, per favorecontattacioggi per ulteriori informazioni.
