Il generatore di suoni guidato dal campo magnetico: come funziona un cicalino elettromagnetico

UNcicalino elettromagneticoè spesso descritto come un generatore di suoni guidato da un campo magnetico perché il tono udibile proviene da una bobina, un magnete e un diaframma vibrante che lavorano insieme all'interno di una piccola custodia sigillata. Per gli ingegneri di prodotto e i team di approvvigionamento, sapere come funziona questo cicalino spiega perché reagisce in modo diverso da un cicalino piezoelettrico con la stessa fornitura e perché rimane una scelta predefinita negli allarmi, nelle stampanti e negli elettrodomestici.

Questa guida illustra il principio del cicalino elettromagnetico, i suoi componenti principali, la differenza tra azionamento attivo e passivo e i numeri elettrici e acustici che contano quando un acquirente confronta un cicalino con un altro prima di impegnarsi nella produzione di massa.

Cos'è in realtà un cicalino elettromagnetico

Il nome già indica il meccanismo. Un cicalino elettromagnetico trasforma l'energia elettrica in suono utilizzando un campo magnetico per muovere un sottile diaframma avanti e indietro. A differenza di un altoparlante, il cicalino non necessita di amplificazione audio; la bobina, il magnete e il diaframma all'interno dell'alloggiamento eseguono direttamente la conversione. Questa semplicità è esattamente il motivo per cui il cicalino è economico da pilotare e facile da posizionare su un quadro di controllo.

Come l'induzione elettromagnetica produce il suono

All'interno del cicalino, una corrente ad audiofrequenza scorre attraverso la bobina elettromagnetica. Quella corrente crea un campo magnetico che cambia con il segnale. Il campo variabile agisce contro un magnete permanente fissato al diaframma, quindi il diaframma vibra alla frequenza di comando e spinge il suono nell'aria. L'intero cicalino è sintonizzato in modo che questo movimento rimanga stabile nel normale intervallo di tensione operativa e temperatura.

Questo percorso di induzione è il motivo per cui il dispositivo si è guadagnato l'etichetta di produttore di suoni guidato dal campo magnetico: l'uscita è il risultato diretto della forza magnetica che muove una parte meccanica, non di un effetto di deformazione piezoelettrica.

Componenti principali del cicalino

Quattro parti decidono come suona il cicalino e quanto è facile da usare:

• Bobina elettromagnetica: trasporta la corrente di pilotaggio e genera il campo di lavoro.
• Magnete permanente: fornisce il campo statico contro cui spinge il campo della bobina.
• Diaframma vibrante: converte la forza magnetica in suono udibile.
• Custodia e terminali: proteggere le parti e definire lo stile del cavo per l'assemblaggio.

I cambiamenti nelle spire della bobina, nella forza del magnete e nella tensione del diaframma spostano la frequenza di risonanza e il livello di pressione sonora che il cicalino può raggiungere. Un cicalino ben costruito mantiene saldamente questi valori nei lotti ripetuti. Alcuni progetti utilizzano anche una piccola armatura che concentra l'attrazione magnetica sul diaframma, motivo per cui il cicalino può raggiungere un SPL utile da un contenitore spesso solo pochi millimetri.

Cicalino elettromagnetico attivo e passivo

Lo stesso cicalino elettromagnetico viene fornito con due stili di azionamento. Un cicalino autoazionante, o attivo, trasporta un circuito oscillatore incorporato ed emette un tono a frequenza fissa nel momento in cui viene applicata l'alimentazione. Un cicalino con azionamento esterno, o passivo, non ha oscillatore e si basa su un'onda quadra del controller host per impostare il tono e il modello. La scelta giusta dipende dalla quantità di controllo del tono necessaria al prodotto e dalla quantità di firmware che il team desidera scrivere.

Principali caratteristiche elettriche che gli acquirenti dovrebbero leggere

Due numeri decidono se il cicalino si adatta al tabellone. La tensione operativa è solitamente bassa, generalmente compresa tra 1,5 V e 12 V, mentre l'assorbimento di corrente è relativamente elevato accanto a un cicalino piezoelettrico perché la bobina deve rimanere energizzata. La tensione nominale, l'intervallo della tensione operativa e la corrente alla tensione nominale devono essere tutti confrontati con il budget di potenza del prodotto prima di selezionare il cicalino, poiché sia ​​la tensione che la corrente modificano il livello di pressione sonora. La maggior parte delle schede tecniche li elenca come valori tipici e massimi, quindi l'acquirente dovrebbe progettare il caso peggiore anziché quello tipico.

Livello di pressione sonora e prestazioni acustiche

Il livello di pressione sonora, o SPL, misurato in dB a 10 cm, è il valore che il controllo qualità e l'assistenza sul campo verificano più spesso. Un cicalino valutato a circa 85 dB a 10 cm è sufficientemente potente per la maggior parte dei lavori di allarme e notifica. Poiché l'SPL cambia con la tensione e la corrente di alimentazione, l'acquirente deve confermare l'esatta condizione del test, non solo il numero del titolo stampato nel catalogo.

Cicalino elettromagnetico e cicalino piezoelettrico

A cicalino piezoelettricoutilizza un diaframma ceramico pilotato alla sua frequenza di risonanza e in genere assorbe pochissima corrente a una tensione più elevata, mentre il cicalino magnetico assorbe una corrente più elevata a una tensione inferiore. Il tipo piezoelettrico è adatto ai prodotti alimentati a batteria; il tipo elettromagnetico è facile da pilotare dalla logica standard ed è spesso più economico da integrare dove il budget attuale non è limitato. Entrambe le famiglie sono offerte come cicalini SMD per linee di assemblaggio automatizzate.

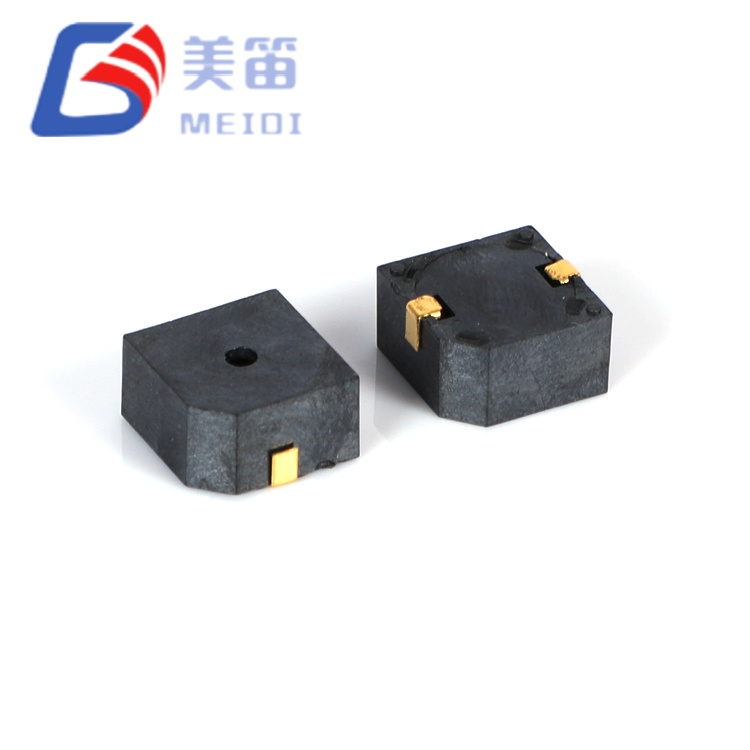

Packaging SMD e a foro passante

Per la produzione pick-and-place, i cicalini SMD riducono l'inserimento manuale e aumentano la consistenza a volume. Gli stili con foro passante e con cavo sono comunque adatti al montaggio manuale o a schede che necessitano di un ulteriore pressacavo meccanico. Lo stile di lead dovrebbe corrispondere al processo di fabbrica in modo che il cicalino non diventi mai un collo di bottiglia quando gli ordini aumentano.

Circuito di pilotaggio e forma d'onda

Un cicalino attivo richiede solo alimentazione CC. Un cicalino passivo necessita di un'onda quadra la cui frequenza imposta il tono e il firmware del controller possiede il modello sonoro. Gli acquirenti dovrebbero verificare che il microcontrollore esistente possa risparmiare timer e pin prima di scegliere un cicalino passivo, altrimenti il ​​risparmio sulla parte andrà perso a causa del lavoro del software.

Applicazioni tipiche del cicalino

Lista di controllo per la selezione prima dell'acquisto

• Tensione nominale, intervallo di tensione operativa e corrente alla tensione nominale.
• Frequenza di risonanza e sua tolleranza, poiché l'altezza del tono deve rimanere nella finestra acustica.
• Livello di pressione sonora (SPL) in dB a 10 cm sotto una tensione e una distanza specificate.
• Tipo di cavo: SMD, a foro passante o con cavo, abbinato al gruppo.
• A differenza dei tipi piezoelettrici che si basano sulla capacità, il cicalino elettromagnetico è definito dall'impedenza della bobina, quindi il circuito di pilotaggio deve corrispondere.
• Temperatura operativa e stato di conformità RoHS o CE con documenti.

Punti di ispezione comuni e controllo di qualità

Durante l'ispezione in entrata, il cicalino viene controllato per frequenza, corrente e SPL rispetto alla tolleranza concordata, poiché questi tre numeri determinano ciò che sente l'utente finale. Un cicalino stabile mantiene lo stesso comportamento sonoro anche tra lotti ripetuti, motivo per cui la coerenza dei lotti provenienti dalla fabbrica è più importante di un singolo campione perfetto.

Perché il cicalino rimane popolare nei prodotti sensibili ai costi

Il cicalino elettromagnetico mantiene il suo posto perché è economico, robusto e prevedibile. Per i prodotti che necessitano solo di un segnale acustico o di un tono di avviso, il cicalino fornisce un feedback udibile senza altoparlante, amplificatore o codec. Ciò mantiene la distinta dei materiali ridotta e l’affidabilità elevata, motivo per cui il cicalino appare ovunque, dai moduli giocattolo ai pannelli industriali, e perché molti team lo specificano ancora come la prima fonte sonora a cui rivolgersi.

Come testare il cicalino sul banco

Un rapido controllo al banco utilizza un'alimentazione regolata impostata sulla tensione nominale, un fonometro a 10 cm e un frequenzimetro in uscita. Per un cicalino passivo, un generatore di funzioni fornisce l'onda quadra. La registrazione di SPL, corrente e frequenza per alcuni campioni crea la linea di base dell'ispezione in entrata e mostra se il batch del cicalino è stabile prima che raggiunga la linea.

Come scegliere la giusta fabbrica di cicalini

Quando un acquirente confronta le offerte di più di una fabbrica di buzzer, il preventivo più basso raramente è il più sicuro. Un fornitore competente documenta tensione nominale, corrente, SPL e frequenza per ciascun modello, spedisce file RoHS e CE senza essere inseguito e può mostrare dati sulla coerenza dei lotti ripetuti su richiesta. Per i programmi OEM e distributori, il supporto dei campioni, l'etichettatura personalizzata e i tempi di consegna stabili indicano se la fabbrica è costruita per forniture a lungo termine piuttosto che per ordini una tantum.

Qualità, conformità e fornitura

La documentazione RoHS e CE deve viaggiare con il cicalino. Per i programmi OEM, chiedi informazioni sulla coerenza dei lotti, sulla stabilità dei tempi di consegna e se la fabbrica può supportare l'etichettatura, l'imballaggio o la configurazione dei pin personalizzati per il cicalino.

Domande frequenti

D: Un cicalino elettromagnetico è uguale a un cicalino magnetico?
R: I termini si sovrappongono; il cicalino magnetico è semplicemente il nome più breve dello stesso dispositivo di induzione elettromagnetica.

D: Dovrei scegliere attivo o passivo per un allarme semplice?
R: Attivo, perché l'oscillatore integrato rimuove il lavoro del firmware e accorcia il ciclo di progettazione.

D: Perché assorbe più corrente di un cicalino piezoelettrico?
R: La bobina deve essere energizzata per creare il campo, mentre un elemento piezoelettrico immagazzina energia nella capacità e necessita di molta meno corrente continua.

D: I cicalini Meidi vengono spediti con i documenti di conformità?
R: Sì. I prodotti Meidi sono supportati dalla documentazione relativa a RoHS e CE e la fabbrica può fornire supporto per campioni ed esportazione per progetti OEM e distributori qualificati.

Promemoria sugli appalti

Scegli il cicalino in base all'applicazione e al budget energetico piuttosto che al prezzo unitario più basso, perché lo stile di unità sbagliato può aggiungere un ciclo del firmware e un ricampionamento che costa più del componente stesso.
