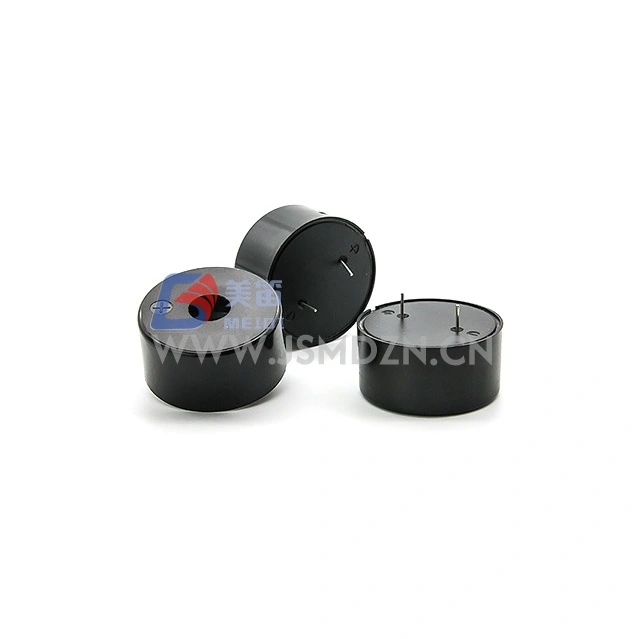

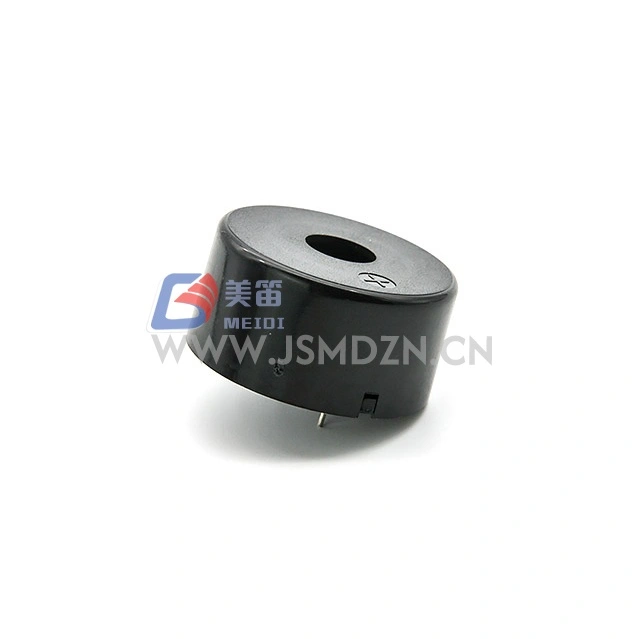

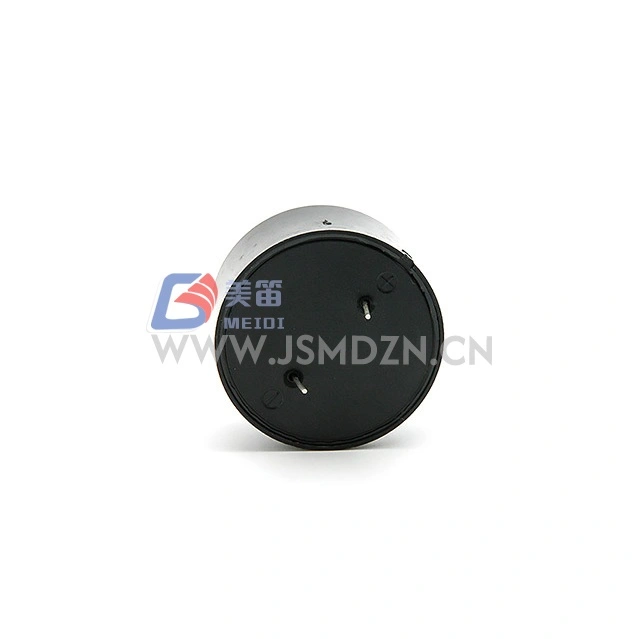

L'allarme elettronico piezoelettrico MEIDI HND-4020 da 3 KHz è un'unità di allarme elettronica progettata per applicazioni di avviso e avviso acustico. Utilizza un trasduttore piezoelettrico pilotato da un segnale PWM o ad onda quadra esterno, consentendo ai progettisti di sistemi di controllare la frequenza e il modello del tono.

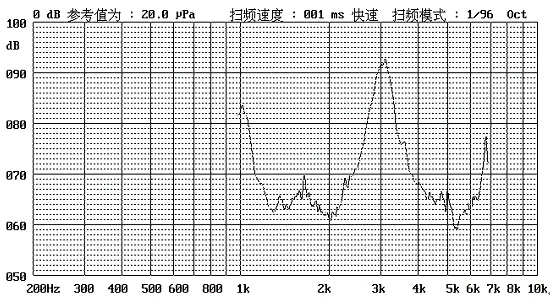

L'HND-4020 risuona a 3000±500Hz e produce min. Pressione sonora 89 dB a 3 Vp-p, 3 kHz, servizio 50%, misurata a 30 cm. L'ampio intervallo operativo 1~25 Vp-p supporta vari progetti di circuiti driver. Con una capacità di 30.000±30%pF a 1kHz e un alloggiamento in PPO nero, questo allarme elettronico è adatto ai sistemi di allarme industriali, di sicurezza e di controllo dei processi.
Flessibilità del drive esterno: accetta PWM o drive a onda quadra per l'uscita del tono programmabile
Frequenza di risonanza di 3000 Hz: sintonizzata in fabbrica con tolleranza di ±500 Hz
Ampio intervallo di tensione: l'intervallo operativo 1~25 Vp-p supporta diversi circuiti driver
Basso consumo di corrente: max. 5 mA a 3 Vp-p, 3 kHz, servizio 50%.
Custodia in PPO: materiale PPO nero per resistenza termica e meccanica
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Allarme elettronico | — |
| Tensione nominale | 3 Vp-p | Secondo le condizioni di prova |
| Tensione operativa | 1~25 Vp-p | Gamma del segnale di comando |
| Frequenza di risonanza | 3000±500Hz | — |
| Livello di pressione sonora | minimo 89dB | 3 Vp-p, 3 kHz, servizio 50%, 30 cm |
| Corrente nominale | Massimo. 5mA | 3 Vp-p, 3 kHz, servizio 50%. |
| Capacità | 30000 ±30%pF | A 1kHz |
| Temperatura operativa | -20℃~+70℃ | Continuo |
| Temperatura di conservazione | -30℃~+80℃ | Non operativo |
| Dimensioni esterne | Φ39,5 × 26 mm | Solo corpo, secondo il disegno quotato |
| Spaziatura dei fori di montaggio | 18 mm | Disegno per dimensione |
| Peso netto | Circa 15 g | — |
| Materiale dell'alloggiamento | PPO | Nero |
| Conformità ambientale | RoHS | — |
Sistemi di allarme per unità esterne: apparecchiature con microcontrollore o driver IC che forniscono uscita PWM o ad onda quadra
Avvisi di processi industriali: avvisi di guasti e pericoli nei sistemi di controllo
Pannelli di sicurezza: allarmi di intrusione e di stato guidati da segnali di controllo esterni
Sistemi di allarme programmabili: la modulazione di frequenza consente un'uscita multitono e con pattern variabile
Apparecchiature elettroniche generali: toni di stato, notifiche di errori e feedback dell'operatore
| Requisito di progettazione | Vantaggio HND-4020 |
| Uscita tono programmabile | L'unità PWM esterna consente frequenze e modelli variabili |
| Ampia compatibilità di tensione | L'intervallo operativo 1~25 Vp-p è compatibile con diversi modelli di driver |
| Basso assorbimento di corrente | Massimo. 5 mA alle condizioni di prova nominali |

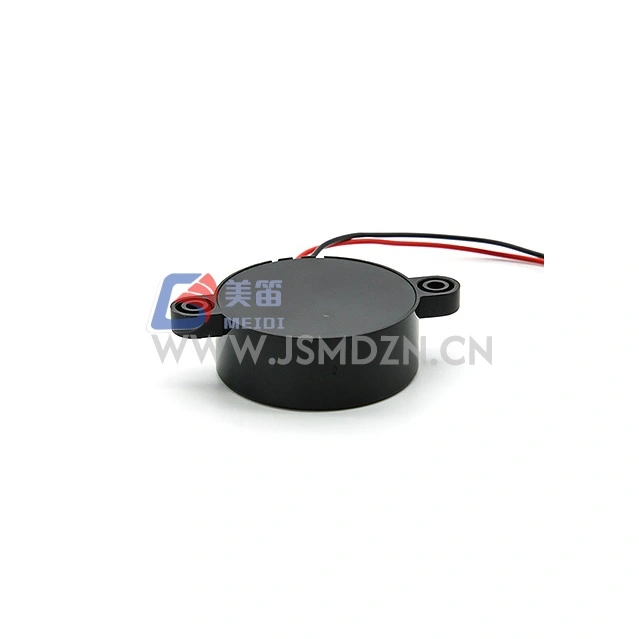

| Montaggio a pannello | Custodia da Φ39,5 mm con fori di montaggio per l'installazione del telaio |
| Corrispondenza del circuito di comando | Capacità nominale 30000pF per abbinamento driver piezo standard |
MEIDI produce l'allarme elettronico HND-4020 secondo processi di produzione controllati. Ogni lotto di produzione è sottoposto a:
Verifica della frequenza: test della frequenza di risonanza a 3000±500 Hz
Verifica SPL: verifica della pressione sonora a 3 Vp-p, 3 kHz, servizio 50%, 30 cm
Test del consumo di corrente: max. Controllo di 5 mA nelle condizioni di prova nominali
Ispezione dimensionale: corpo Φ39,5×26 mm e controllo della disposizione dei fori di montaggio
Test di affidabilità: test di durata a temperatura ordinaria di 96 ore, conservazione ad alta temperatura di +80 ℃, conservazione a bassa temperatura di -30 ℃, esposizione all'umidità di 48 ore a +40 ℃/90–95%RH, shock termico di 10 cicli (+70 ℃↔-20 ℃), test di caduta da 1,2 m e vibrazione meccanica multiasse
I prodotti sono realizzati con materiali conformi alla direttiva RoHS. Contattare MEIDI per documentazione dettagliata sulla qualità e rapporti di prova.
1. L'HND-4020 richiede un oscillatore esterno o un segnale PWM?
SÌ. L'HND-4020 richiede un segnale AC o PWM esterno pari o vicino alla sua frequenza di risonanza di 3000Hz. La sola tensione CC non produce un'uscita udibile perché l'elemento piezoelettrico richiede l'inversione di polarità per flettersi meccanicamente e generare pressione sonora.
2. Quale tensione e frequenza di pilotaggio sono consigliate per l'HND-4020?
Le specifiche della sorgente elencano le condizioni di test di 3 Vp-p, 3 kHz, onda quadra con servizio del 50%. L'intervallo della tensione operativa è 1~25Vp-p. Per la potenza sonora nominale, pilotare a 3 Vp-p vicino alla frequenza di risonanza.
3. Perché l'SPL viene misurato a 30 cm invece che a 10 cm?
La specifica della fonte elenca Min. 89 dB a 30 cm nelle condizioni di prova nominali. Questa distanza di misurazione fa parte della condizione di test definita e deve essere utilizzata quando si confronta l'emissione acustica.
4. Qual è la capacità dell'HND-4020 e perché è importante?
La capacità nominale è 30000±30%pF a 1kHz. Questo carico capacitivo determina la corrente richiesta dal circuito di pilotaggio. Verificare che il driver possa fornire corrente sufficiente alla frequenza e alla tensione di commutazione.
5. Quali sono le dimensioni di montaggio dell'HND-4020?
Il disegno quotato mostra un corpo con diametro di Φ39,5 mm con altezza totale di 26 mm e fori di montaggio distanziati di 18 mm. Contattare MEIDI per il disegno meccanico ufficiale.
Per schede tecniche, note applicative del circuito di azionamento, dati sulla risposta in frequenza o discussione sulla configurazione OEM, contattare MEIDI. Le specifiche del prodotto e la documentazione di qualificazione sono disponibili tramite NDA reciproca.
