Ingombro di 6,5 mm × 3,5 mm per layout PCB ad alta densità
Frequenza di risonanza 2731Hz per la generazione di toni con pilotaggio ad onda quadra esterno
Impedenza della bobina da 16 Ω per circuiti driver a livello logico a bassa tensione
minimo Pressione sonora di 70 dB a 10 cm in condizioni di azionamento 3Vo-p nominali
Pacchetto a montaggio superficiale per l'assemblaggio pick-and-place automatizzato
Intervallo di temperatura operativa da -20 ℃ a +70 ℃

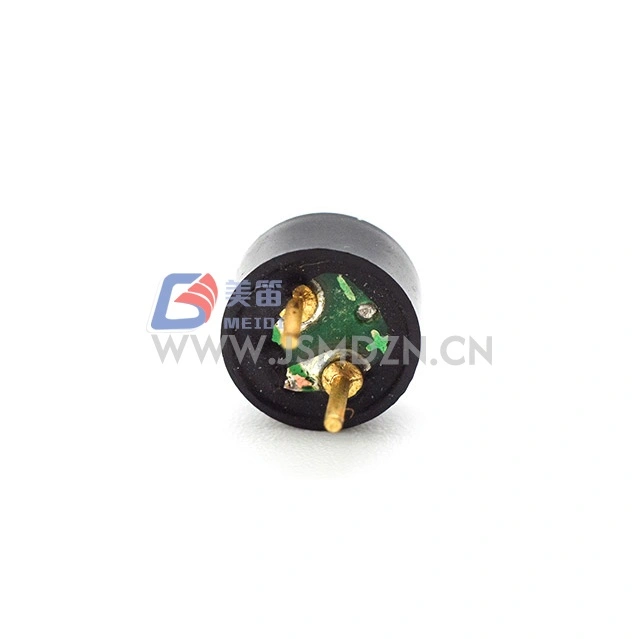

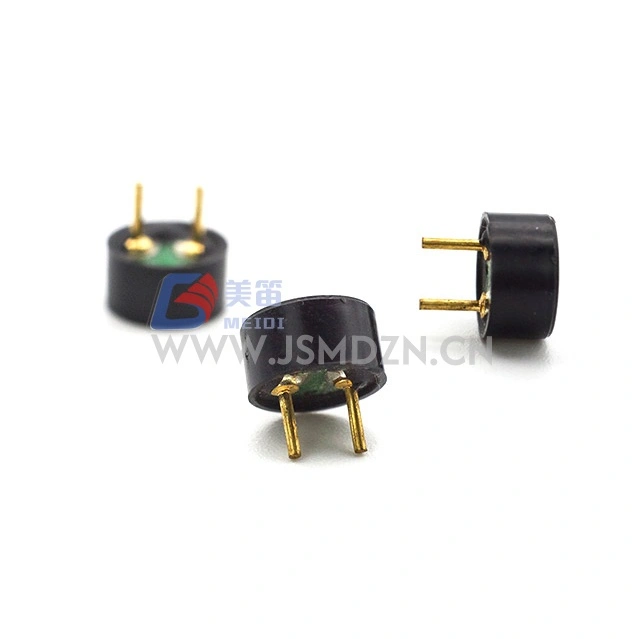

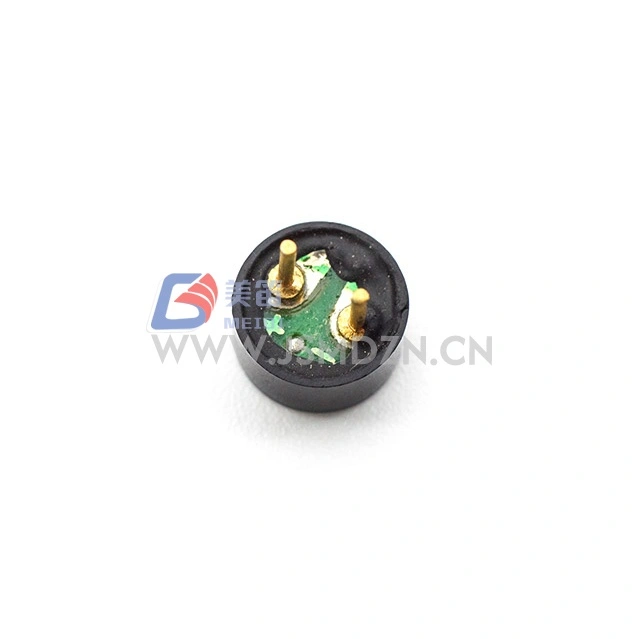

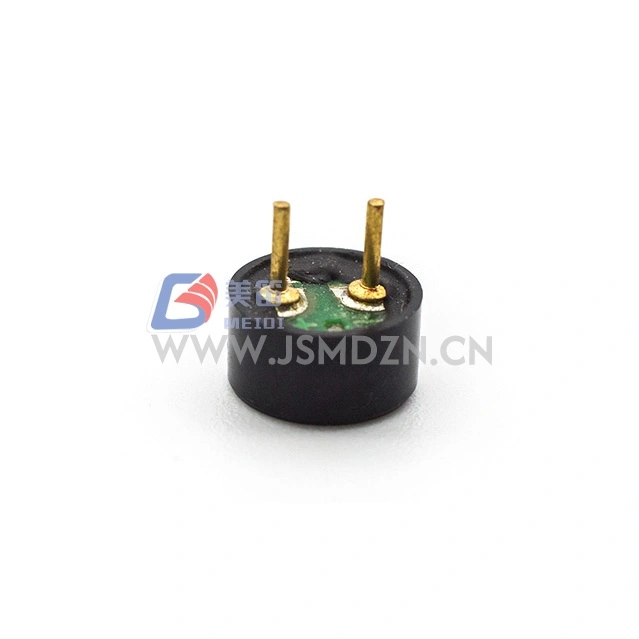

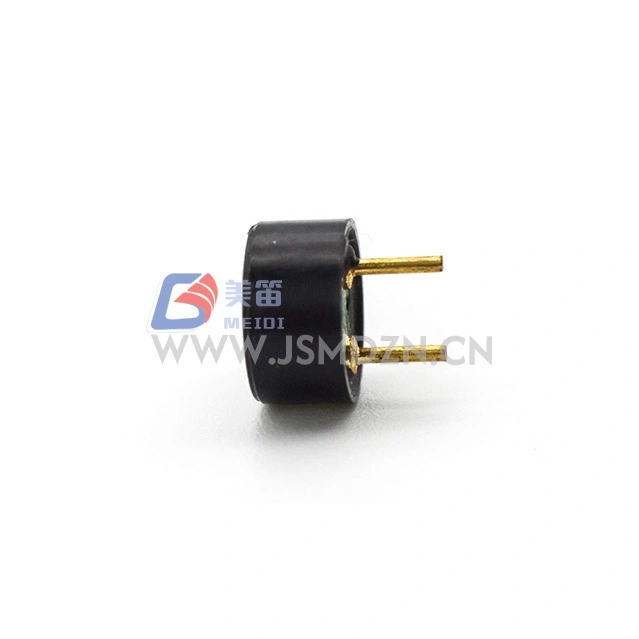

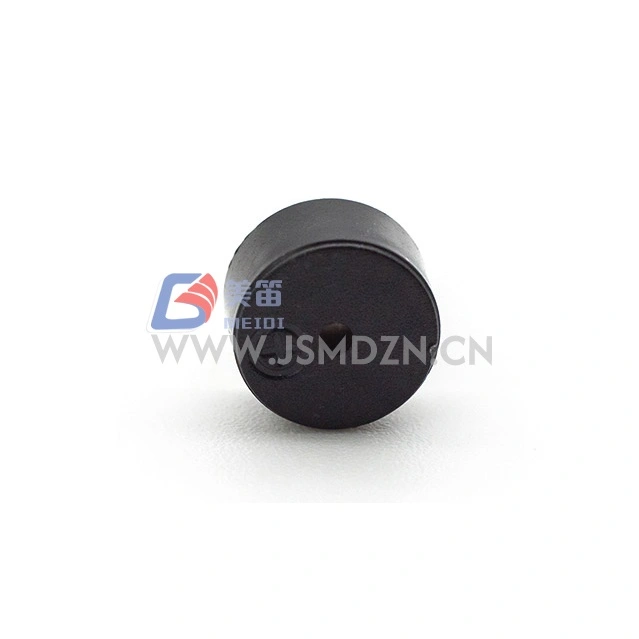

Il cicalino passivo elettromagnetico SMD MEIDI HN-6535 da 6,5x3,5 mm è un cicalino passivo elettromagnetico miniaturizzato a montaggio superficiale progettato per applicazioni in cui l'area del PCB è limitata. Con dimensioni di 6,5 mm × 3,5 mm, questo cicalino occupa uno spazio minimo sulla scheda fornendo al tempo stesso un feedback acustico attraverso l'eccitazione ad onda quadra esterna.
La frequenza di risonanza di 2731 Hz produce un tono adatto per avvisi di prossimità, indicazione di stato e feedback dell'interfaccia utente. Con una tensione nominale di 3 Vo-p e un intervallo operativo di 2-5 Vo-p, l'HN-6535 si integra con binari logici da 3,3 V e 5 V.
La resistenza della bobina da 16 Ω consente il pilotaggio dai pin GPIO del microcontroller o dagli interruttori a transistor low-side in progetti con vincoli di spazio. L'alloggiamento nero in Noryl garantisce stabilità dimensionale durante i processi di saldatura a rifusione. Per applicazioni che richiedono frequenze di risonanza alternative in fattori di forma compatti, contattare MEIDI per soluzioni di cicalino SMD.

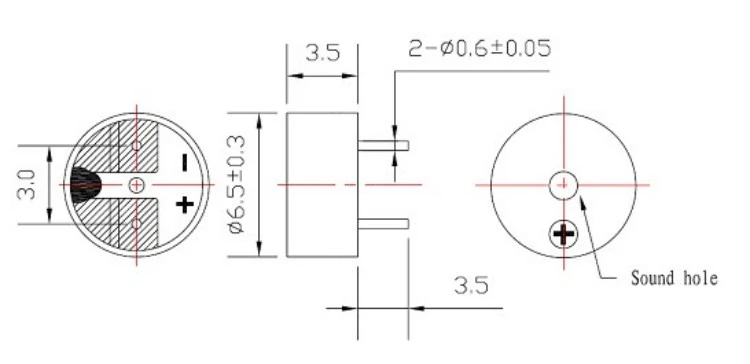

Ingombro SMD miniaturizzato --- dimensioni del corpo di 6,5 mm × 3,5 mm per gruppi PCB ad alta densità in cui il montaggio a foro passante è poco pratico
Frequenza di risonanza 2731 Hz --- generazione di toni quando pilotato con onda quadra esterna alla frequenza nominale; richiede eccitazione CA, la sola tensione CC non produrrà suono
Bassa impedenza della bobina --- Resistenza da 16 Ω per l'interfacciamento con uscite a livello logico da 3 V
Potenza acustica definita --- Min. 70 dB a 10 cm quando pilotato a 3 Vo-p, 2731 Hz, onda quadra con ciclo di lavoro del 50%
Materiale dell'alloggiamento in Noryl --- alloggiamento in termoplastica nera compatibile con i profili di riflusso standard a montaggio superficiale
Costruzione leggera --- circa 0,5 g per unità
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino elettromagnetico passivo | --- |
| Tensione nominale | 3Vo-p | Riferimento di frequenza di risonanza |
| Tensione operativa | 2-5Vo-p | Picco del segnale pilota |
| Corrente nominale | Massimo. 80 mA | A 2731 Hz, servizio 50%, onda quadra 3 Vo-p |
| Livello di pressione sonora | minimo 70dB | A 2731 Hz, servizio 50%, 3 Vo-p, 10 cm |
| Resistenza della bobina | 16±3Ω | --- |
| Frequenza di risonanza | 2731Hz | Alla tensione nominale |
| Temperatura operativa | -20℃~+70℃ | --- |
| Temperatura di conservazione | -30℃~+80℃ | --- |
| Peso netto | ca. 0,5 g | --- |
| Materiale dell'alloggiamento | Noryl nero | --- |
| Protezione ambientale | RoHS | --- |

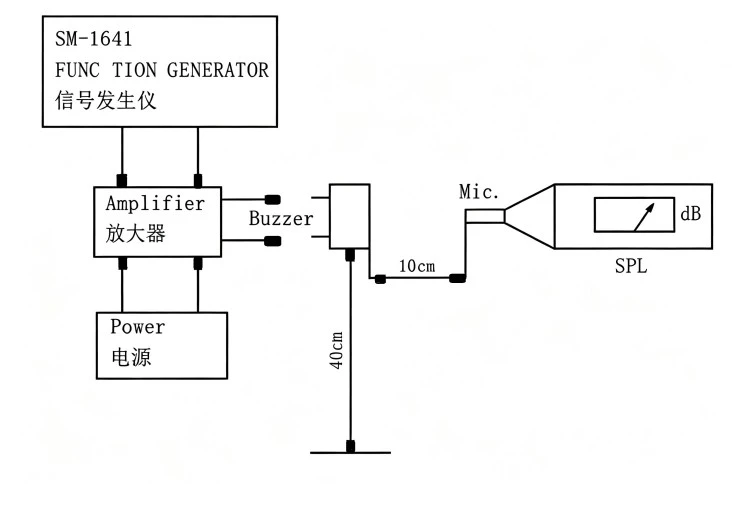

Condizioni di test standard: temperatura 25±3℃, umidità 60±10% umidità relativa, pressione 860-1060 hPa
Dispositivi medici portatili e monitor sanitari che richiedono allarmi acustici compatti in involucri alimentati a batteria
Sensori domestici intelligenti e gateway IoT con spazio limitato sul PCB per componenti di feedback audio
Strumentazione portatile e dispositivi misuratori per toni di conferma operazione
Dispositivi elettronici indossabili e fitness tracker in cui l'altezza e il peso dei componenti sono limitati
Schede di controllo compatte per apparecchi da cucina e domestici per funzioni timer e allarme
Terminali POS e dispositivi di pagamento per indicazione acustica dello stato della transazione
| Requisito di progettazione | HN-6535 Vantaggio |
| Layout PCB con vincoli di spazio | L'ingombro SMD da 6,5 mm × 3,5 mm riduce al minimo il consumo dell'area della scheda |
| Integrazione di sistemi a bassa tensione | Classificazione 3Vo-p con intervallo 2-5Vo-p per compatibilità logica 3,3 V/5 V |
| Assemblaggio automatizzato di grandi volumi | Pacchetto a montaggio superficiale compatibile con i processi pick-and-place e riflusso standard |
| Applicazioni a bassa massa | ca. 0,5 g per unità, adatto per progetti portatili e portatili |
| Conformità ambientale | Conforme alla direttiva RoHS |
MEIDI produce l'HN-6535 con processi di controllo qualità che coprono l'ispezione dei materiali in entrata, la verifica dimensionale in corso d'opera e il test finale dei parametri elettrici. Le condizioni di test standard vengono mantenute a una temperatura di 25±3℃, umidità relativa al 60±10% e pressione atmosferica di 860-1060 hPa per una ripetibilità costante della misurazione.
Dopo uno qualsiasi dei seguenti test, il prodotto dovrà soddisfare i criteri di accettazione: nessun difetto o degrado nell'aspetto e nelle proprietà elettriche (eccetto SPL); L'SPL non deve diminuire di oltre 10 dB rispetto all'SPL minimo specificato nella scheda tecnica.
| Articolo di prova | Condizioni di prova |
| Prova di vita | 25±10℃, tensione nominale, onda quadra con frequenza di risonanza di servizio 1/2, 96 ore |
| Prova ad alta temperatura | +80℃ di conservazione per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova a bassa temperatura | Conservazione a -30°C per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova di umidità | +40±3℃, 90%–95% RH, 48 ore, recuperare a temperatura ambiente per 6 ore prima del test |
| Prova di shock termico | 70℃ 2 ore → -20℃ 2 ore (1 ciclo), intervallo 1 ora tra i cicli, totale 10 cicli |
| Prova di caduta | L'imballaggio standard, tutte e 6 le facce e i 3 bordi, cadono da un'altezza di 1,2 m su una spessa tavola di legno |
| Prova di vibrazione | 1000 cicli/min, ampiezza 1,5 mm, 1 ora per asse, 3 assi totali |
Attenzione: evitare che materiali estranei penetrino nel prodotto, inclusi materiali magnetici, materiali solubili in acqua e gas corrosivi, poiché potrebbero influire sulle prestazioni elettriche del prodotto.
1. Quale processo di saldatura è consigliato per il cicalino SMD HN-6535?
Contattare MEIDI per il profilo di saldatura a rifusione consigliato. L'alloggiamento nero in Noryl è compatibile con i processi di riflusso standard a montaggio superficiale.
2. L'HN-6535 può essere pilotato direttamente dal pin GPIO del microcontrollore?

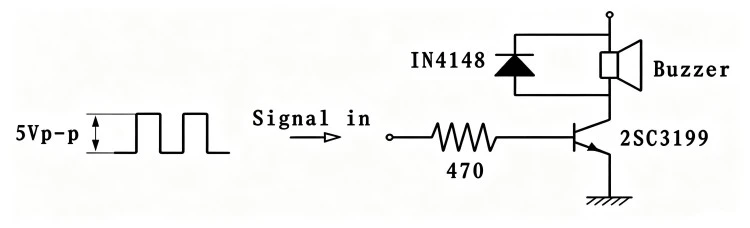

La bobina da 16Ω assorbe un massimo di 80mA a 3Vo-p. Verifica che il GPIO del tuo microcontrollore possa generare o assorbire questa corrente in modo continuo. Se la corrente nominale del GPIO è insufficiente, utilizzare un interruttore NPN o MOSFET low-side con un resistore di limitazione della corrente.
3. Cosa succede se il cicalino viene pilotato ad una frequenza diversa da 2731Hz?

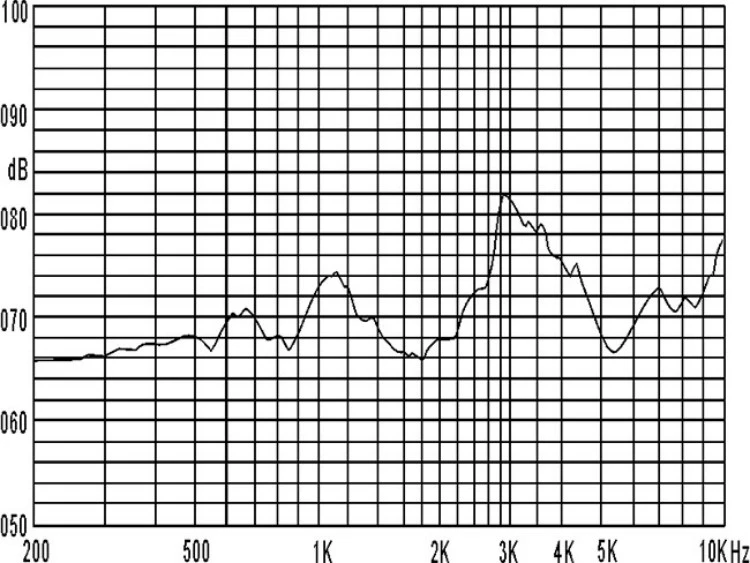

Il livello di pressione sonora diminuisce quando si porta fuori risonanza. Per min costante Uscita da 70 dB, pilotaggio a 2731 Hz con onda quadra con ciclo di lavoro del 50% a 3 Vo-p. Il funzionamento lontano dalla risonanza può comportare un'uscita udibile sostanzialmente ridotta.
4. L'HN-6535 è adatto per applicazioni di generazione di toni continui?
La condizione del test di durata specifica 96 ore di funzionamento continuo alla tensione nominale e alla frequenza di risonanza. Per applicazioni che richiedono periodi di funzionamento continuo più lunghi, contattare MEIDI per i dati di affidabilità specifici per il proprio ciclo di lavoro e le condizioni ambientali.
5. Sono disponibili confezioni di dimensioni alternative con la stessa frequenza di risonanza di 2731 Hz?
Contatta MEIDI per domande tecniche riguardanti fattori di forma alternativi e configurazioni della bobina all'interno della gamma di prodotti del cicalino passivo elettromagnetico.
Per schede tecniche, profili di saldatura a rifusione, note applicative del circuito di comando o discussioni sulla configurazione OEM, contattare l'ingegneria delle applicazioni MEIDI.
| Articolo | Specifica |
| Tipo di prodotto | CICALINO ELETTROMAGNETICO |
| Quantità | Contattare MEIDI per i dettagli sull'imballaggio |
| Volume del cartone | Contattare MEIDI per i dettagli sull'imballaggio |
