A Cicalino piezoelettrico passivoè un componente acustico compatto ed efficiente dal punto di vista energetico che trasforma un segnale elettrico in suono udibile attraverso la vibrazione di una ceramica piezoelettrica. A differenza di un cicalino attivo, contienenessun oscillatore interno— si basa su un segnale di pilotaggio esterno (un'onda quadra o PWM proveniente da un microcontrollore) per produrre il suono. Questa singola differenza architetturale è ciò che offre agli ingegneri un controllo preciso e programmabile su frequenza, tono e modello di allarme. Presso Jiangsu Meidi Intelligent Technology Co., Ltd. produciamo questi componenti da oltre 15 anni e questa guida spiega come funziona un cicalino piezoelettrico passivo, le caratteristiche elettriche importanti, dove viene utilizzato e come selezionare il modello giusto per il tuo progetto.
La scelta dell'elemento sonoro corretto raramente è un ripensamento in un prodotto ben progettato. Un cicalino troppo silenzioso, che assorbe troppa corrente o che non può essere sintonizzato sul tono corretto compromette l'esperienza dell'utente e, nelle apparecchiature mediche o di sicurezza, può compromettere l'intera funzione. Questo articolo fornisce il quadro tecnico per specificare con sicurezza un cicalino piezoelettrico passivo, supportato dadati reali di produzione MEIDIpiuttosto che affermazioni di marketing generiche.
A cicalino piezoelettrico passivoè un trasduttore acustico elettronico che converte un segnale elettrico in suono sfruttando l'effetto piezoelettrico inverso di un disco ceramico. Non ha un circuito di oscillazione integrato, quindi dipende interamente da un circuito di controllo esterno per fornire il segnale di frequenza. Questo design offre all'ingegnere, non al componente, il controllo sull'intonazione, sul ritmo e sul modello di allarme.

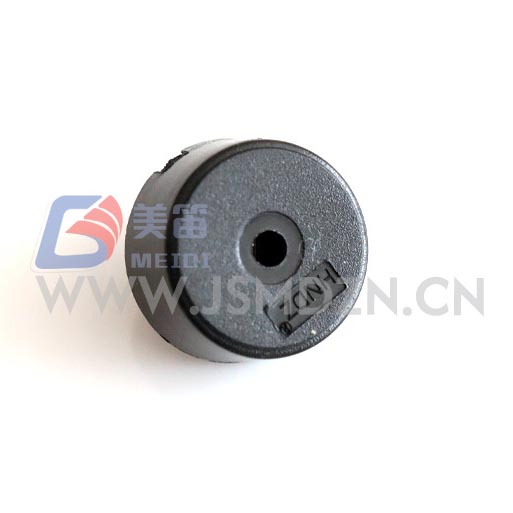

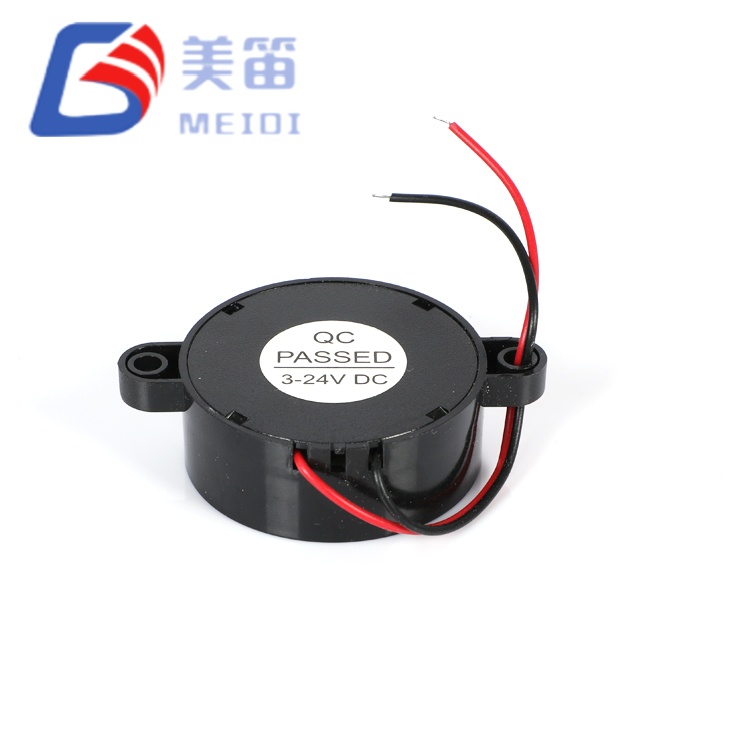

Il modo più veloce per comprendere un cicalino piezoelettrico passivo è confrontarlo con il suo fratello attivo. UNcicalino attivoha un oscillatore interno ed emette un tono fisso nel momento in cui viene applicata l'alimentazione CC. Un cicalino passivo rimane silenzioso in corrente continua e suona solo quando viene alimentato un segnale alternato. Il compromesso è intenzionale: i cicalini attivi sono più semplici da pilotare ma limitati a un tono; i cicalini passivi richiedono un circuito di pilotaggio ma ti ricompensano con melodie, gorgheggi e allarmi multi-tonalità da un unico componente a basso costo.
MEIDI sviluppa e produce una gamma completa di soluzioni di cicalini piezoelettrici - passivi, attivi, SMD e con piombo - per apparecchiature di comunicazione, elettrodomestici, elettronica automobilistica, strumenti medici e sistemi di sicurezza.
Il principio di funzionamento è ileffetto piezoelettrico inverso. Quando un segnale elettrico alternato viene applicato attraverso la ceramica piezoelettrica all'interno del cicalino, il materiale si espande e si contrae ripetutamente. Questi movimenti meccanici fanno vibrare un diaframma o la ceramica stessa, spingendo l'aria e generando onde sonore udibili.
La frequenza del segnale di ingresso imposta direttamente il tono di uscita. Ancora più importante, ogni cicalino piezoelettrico passivo ha unfrequenza di risonanza meccanica- tipicamente nel2–4 kHzgamma, dove anche l'orecchio umano è più sensibile. Guidare l'elemento in corrispondenza o in prossimità della risonanza e irradia il suo livello massimo di pressione sonora (SPL); devia anche del 10% e l'SPL può scendere di 6–10 dB perché il fattore Q dell'elemento è alto (spesso 20–60). In pratica, ciò significa che è necessario abbinare la frequenza di pilotaggio alla frequenza di risonanza nominale della parte anziché considerare "qualsiasi tono" come ugualmente forte.
Poiché il dispositivo è azionato esternamente, si integra perfettamente con microcontrollori, circuiti PCB e sistemi di controllo intelligenti, motivo per cui domina i prodotti che necessitano di feedback sonoro personalizzato e programmabile.
Questa è la sezione che la maggior parte degli articoli generici salta, ma è dove i cicalini piezoelettrici passivi vivono o muoiono nei progetti reali. Trattare il cicalino come acarico capacitivo, non un resistore.
Un cicalino piezoelettrico passivo è azionato da una forma d'onda alternata: un'onda quadra (comune nei progetti integrati) o un segnale PWM proveniente da una periferica timer. Un livello DC costante produce al massimo un singolo debole clic; il tono sostenuto richiede un'oscillazione continua. La tensione di pilotaggio picco-picco, non l'alimentazione CC, determina il volume: raddoppiando il Vp-p si raddoppia all'incirca la potenza acustica irradiata (circa +6 dB) fino al limite meccanico della ceramica. Funzionano le tensioni tipiche dell'azionamento3–25 V p-p, dove 3 V, 5 V e 12 V p-p sono i più comuni rispettivamente per i progetti portatili, di consumo e industriali.
Elettricamente, un elemento piezoelettrico si comporta come un piccolo condensatore, di solito10-30 nFper parti standard. L'assorbimento di corrente è dominato dalla corrente di spostamento necessaria per caricare e scaricare la capacità ad ogni transizione, non da un flusso CC costante. Il risultato pratico: i cicalini piezoelettrici passivi sono estremamente efficienti (spesso 5–10 mA) e, a differenza dei cicalini magnetici,non richiedono un diodo flyback, perché non c'è alcuna bobina induttiva che possa collassare. Un indicatore piccolo e silenzioso può anche essere azionato direttamente dal pin del microcontrollore; gli allarmi più forti richiedono un transistor, un MOSFET o un CI driver piezoelettrico dedicato.
L'SPL misurato per i cicalini piezoelettrici passivi è generalmente indicato a 10 cm e alla frequenza di risonanza (spesso 70–90 dB per le parti standard, più alto per gli elementi più grandi). Poiché l'uscita diminuisce drasticamente rispetto alla risonanza, il passo di progettazione più prezioso è confermare la frequenza di risonanza nominale della parte e portarla a quel livello. Declassare sempre in base alla distanza: applica la regola del quadrato inverso (l'SPL scende di ~6 dB per ogni raddoppio della distanza) quando stimi il volume nell'orecchio nella posizione dell'ascoltatore.
I team di prodotto moderni devono affrontare spazi di installazione ristretti, budget energetici rigidi e la necessità di feedback affidabili da parte degli utenti. Un cicalino piezoelettrico passivo risponde a tutti e tre:
Per dispositivi intelligenti, apparecchiature mediche, elettronica di consumo o controller industriali, un cicalino piezoelettrico passivo ben scelto migliora sia l'usabilità che la qualità percepita del prodotto.
Qualsiasi prodotto che necessiti di una notifica sonora chiara e programmabile è un candidato. Le loro dimensioni ridotte ed efficienza si adattano a un'ampia gamma di settori:
| Industria | Esempi di applicazione |
|---|---|
| Elettronica automobilistica | Avvisi sul dashboard, promemoria di sicurezza, feedback del sistema di controllo |
| Elettrodomestici | Microonde, lavatrici, condizionatori, dispositivi smart home |
| Attrezzature mediche | Dispositivi di monitoraggio, strumenti di test, sistemi di notifica al paziente |
| Apparecchiature di comunicazione | Indicatori di segnale, suoni di conferma dell'operazione |
| Sistemi di sicurezza | Dispositivi di allarme, controllo accessi, dispositivi di allarme |
La capacità di generare più toni distinti rende i cicalini piezoelettrici passivi particolarmente preziosi nei prodotti intelligenti che devono trasmettere messaggi diversi (un segnale acustico di preallarme rispetto a un segnale acustico di allarme completo) attraverso un'unica uscita.
Selezionare il cicalino corretto significa bilanciare i vincoli elettrici, acustici e meccanici. Una scarsa corrispondenza produce volume insufficiente, funzionamento instabile o spreco di energia.
MEIDI collabora con i clienti per adattare la configurazione del cicalino (tensione di pilotaggio, risonanza, ingombro) all'esatto design del prodotto anziché forzare una parte unica adatta a tutti.
| Caratteristica | Cicalino piezoelettrico passivo | Cicalino attivo |
|---|---|---|
| Generazione del suono | Richiede un segnale di frequenza esterno | Contiene oscillatore interno |
| Flessibilità di controllo | Alto: supporta toni e melodie diversi | Limitato a un tono preimpostato |
| Metodo di guida | Onda quadra / PWM (Vp-p) | Tensione CC |
| Efficienza energetica | Bassa corrente (tipicamente 5–10 mA) | Superiore, dipende dal circuito interno |
| Componenti esterni | Nessun diodo flyback; potrebbe essere necessario un driver per un'uscita ad alto volume | Nessuno: suona su DC |
| Migliore applicazione | Elettronica intelligente, dispositivi programmabili | Semplici prodotti di allarme e notifica |
La scelta dipende dal prodotto. Quando la personalizzazione del suono e il controllo intelligente sono priorità, un cicalino piezoelettrico passivo offre un chiaro vantaggio.

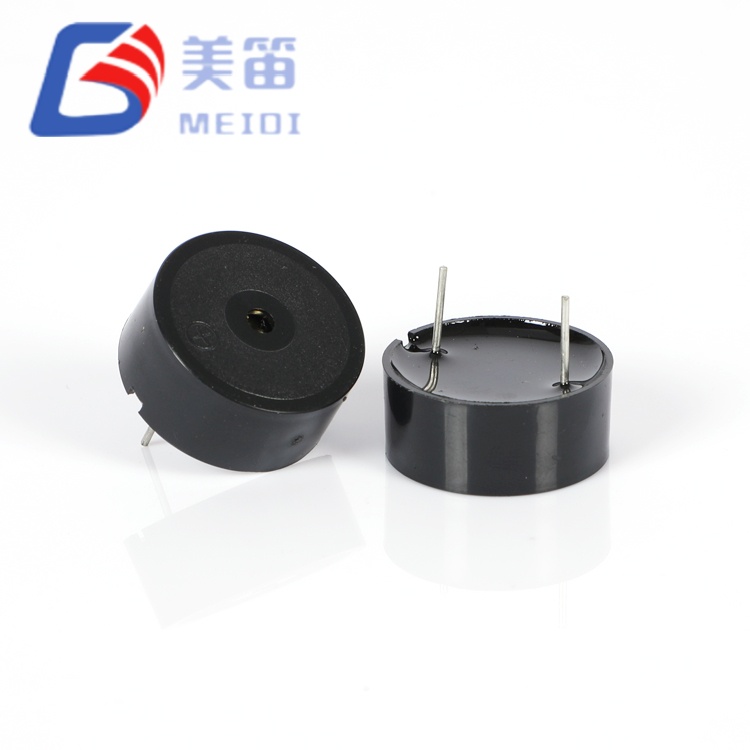

La tabella seguente elenca i rappresentanticicalini piezoelettrici passividal nostro catalogo di produzione (Jiangsu Meidi Intelligent Technology Co., Ltd.). Sono tutti elementi piezoelettrici ad azionamento esterno (tipo trasduttore); la tensione di pilotaggio è il segnale picco-picco consigliato. SPL è la valutazione minima del produttore misurata a 10 cm in risonanza. La capacità è mostrata dove specificato nel catalogo.
| Modello | Tipo | Azionamento V (Vp-p) | Frequenza di risonanza | minimo SPL | Dimensioni (mm) | Operativo. Allineare | Magazzinaggio. Allineare |
|---|---|---|---|---|---|---|---|
| HNR-1295 | Piezo, passivo | 3.0 | 4000±500Hz | ≥ 85dB | Φ12,0 × 9,0 | Da −20 a +70 °C | Da −30 a +80 °C |
| HNR-1207PA5.0 | Piezo, passivo | 5.0 | 4000±500Hz | ≥ 80dB | Φ12,5 × 7,0 | Da −20 a +70 °C | Da −30 a +80 °C |
| HNR-1255PA6.5 | Piezo, passivo | 5.0 | 4000±500Hz | ≥ 80dB | Φ12,5×5,5 | Da −20 a +70 °C | Da −30 a +80 °C |
| HNR-1360-7.6 | Piezo, passivo | 5.0 | 4000±500Hz | ≥ 85dB | Φ13,0 × 6,0 |
Da −20 a +70 °C | Da −30 a +80 °C |
| HNR-1407PA75 | Piezo, passivo | 5.0 | 4000±500Hz | ≥ 85dB | Φ14,0 × 7,0 | Da −20 a +70 °C | Da −30 a +80 °C |
| HND-2308P | Elemento piezoelettrico | 3.0 | 1650 ±20% Hz |
88±3dB | Φ23,0 × 8,0 | Da −20 a +70 °C | Da −30 a +80 °C |
Un cicalino di alta qualità dipende da una produzione precisa, da una selezione disciplinata dei materiali e da un controllo di qualità coerente. MEIDI combina 15 anni di esperienza nella produzione con apparecchiature di test automatizzate che verificano l'SPL e la frequenza tra i lotti. Dai dispositivi consumer compatti alle applicazioni industriali, i nostri prodotti cicalino sono costruiti per un funzionamento stabile e una lunga durata.
I clienti che scelgono MEIDI beneficiano di supporto tecnico professionale, opzioni di prodotto personalizzate e fornitura affidabile, sia che abbiano bisogno di un componente standard del catalogo o di un cicalino progettato per una risonanza, una tensione e un ingombro specifici.
Q1: Qual è la differenza principale tra un cicalino piezoelettrico passivo e un cicalino attivo?
R: Un cicalino piezoelettrico passivo richiede un segnale di pilotaggio esterno (onda quadra/PWM) per creare il suono, mentre un cicalino attivo contiene un oscillatore interno e suona automaticamente quando viene applicata l'alimentazione CC. I tipi passivi offrono flessibilità tonale; i tipi attivi sono più semplici da guidare.
Q2: Un cicalino piezoelettrico passivo può produrre suoni diversi?
R: Sì. Poiché il suono è generato dal segnale di frequenza esterno, i progettisti possono programmare diversi toni, modelli e persino melodie (un trillo di preallarme rispetto a un lamento di allarme continuo) da un singolo componente.
Q3: I cicalini piezoelettrici passivi sono adatti per i dispositivi alimentati a batteria?
R: Sì. Il loro basso assorbimento di corrente (tipicamente 5–10 mA) e la natura capacitiva li rendono eccellenti per dispositivi elettronici portatili, dispositivi intelligenti e prodotti ad alta efficienza energetica.
Q4: È necessario un diodo flyback per pilotare un cicalino piezoelettrico passivo?
R: No. Un elemento piezoelettrico è capacitivo, non induttivo, quindi non genera un picco di EMF inverso. Un piccolo indicatore può spesso essere pilotato direttamente dal pin del microcontrollore; un allarme più forte potrebbe richiedere un transistor o un driver IC, ma non un diodo flyback.
Q5: Quale tensione di comando dovrei usare?
R: Dipende dalla fornitura e dalla fase del driver. Le scelte comuni sono 3 V p-p (portatile), 5 V p-p (consumatore/MCU) e 12 V p-p (industriale). Rispettare la frequenza di risonanza nominale e rispettare la Vp-p massima del pezzo per evitare di danneggiare la ceramica.
Q6: MEIDI può fornire soluzioni di cicalino piezoelettrico passivo personalizzate?
R: Sì. MEIDI supporta diverse specifiche, tensioni di pilotaggio, frequenze di risonanza e impronte e può sviluppare un cicalino adatto alla vostra applicazione.
Un cicalino piezoelettrico passivo svolge un ruolo importante nei moderni prodotti elettronici fornendo un feedback sonoro efficiente, flessibile e affidabile. Il basso consumo energetico, il design compatto e la capacità audio programmabile lo rendono la scelta preferita ovunque sia importante l'audio personalizzato. Noi di Jiangsu Meidi Intelligent Technology Co., Ltd. supportiamo questa capacità con 15 anni di disciplina di produzione e specifiche reali e verificabili.
Se hai bisogno di un cicalino piezoelettrico passivo affidabile per il tuo prossimo progetto,contattaciOggi. Il nostro team di ingegneri ti aiuterà ad abbinare tensione, risonanza e ingombro del convertitore al tuo progetto e fornirà campioni gratuiti in modo da poter convalidare le prestazioni prima dell'impegno.
