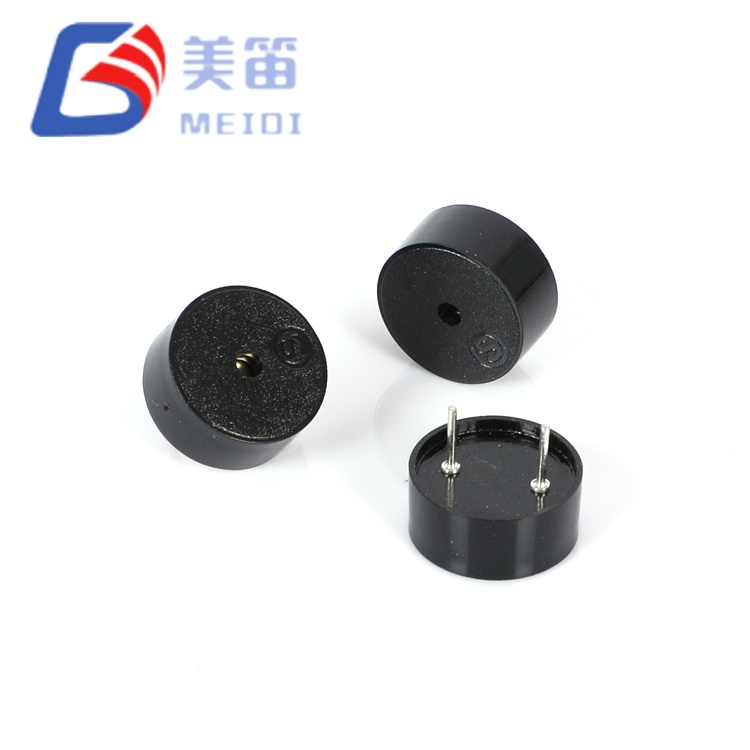

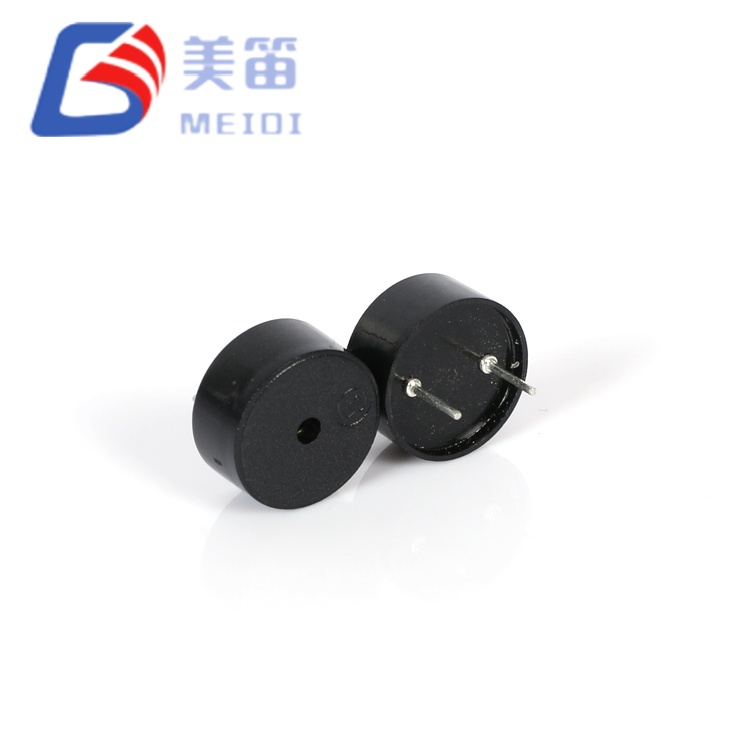

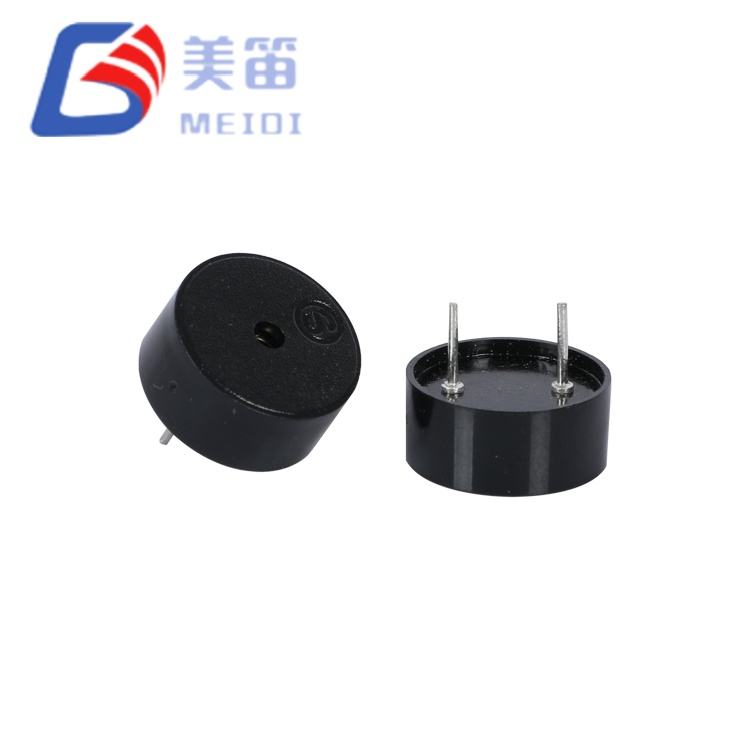

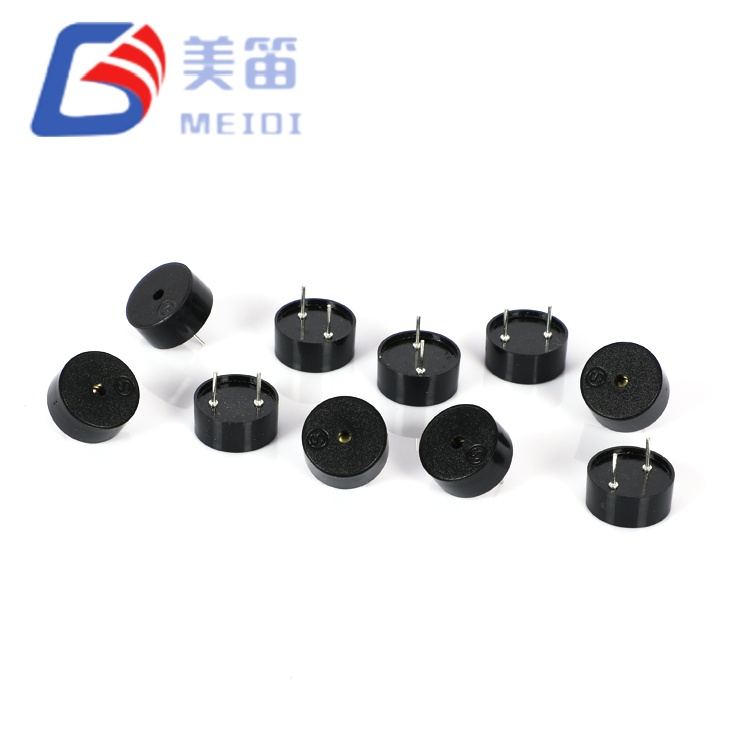

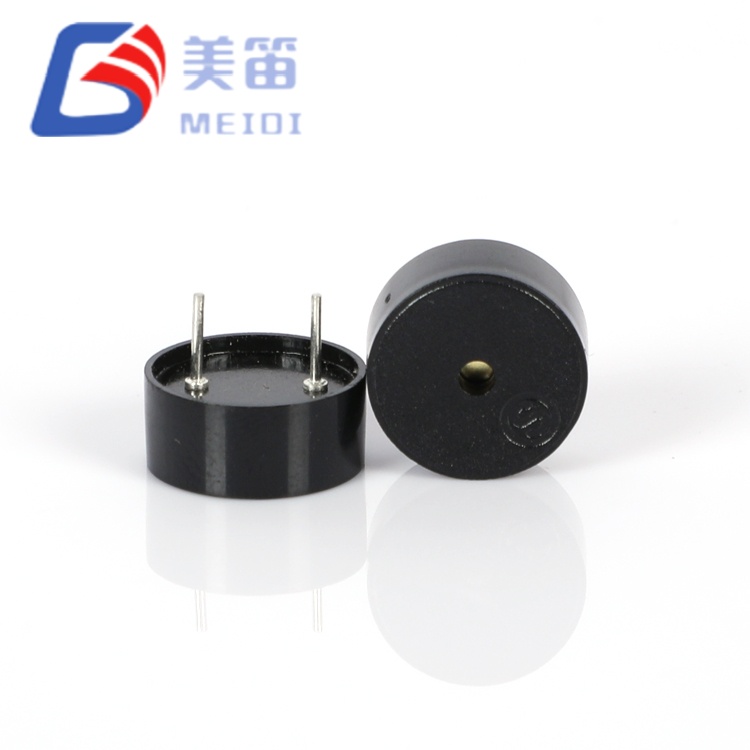

Il cicalino passivo piezoelettrico 1255 con pin Pogo è un segnalatore acustico passivo a foro passante che si basa su un'alimentazione CA esterna segnale di comando per produrre un tono udibile. Misura 12,5 mm di diametro e 5,5 mm in altezza, si adatta agli spazi ristretti del PCB garantendo una pressione sonora minima di 80 dB a 10 cm quando pilotato con un'onda quadra da 5 Vp‑p a 4000 Hz. Corrente il consumo rimane pari o inferiore a 10 mA in queste condizioni e l'unità la tensione può variare da 1 V a 30 V picco-picco, consentendo la connessione diretta alle uscite a livello logico o ai bus industriali ad alta tensione. Il PBT nero l'alloggiamento supporta sia la saldatura ad onda che quella manuale e funziona su a intervallo di temperatura compreso tra -20 ℃ e +70 ℃.
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino passivo piezoelettrico (foro passante) | — |
| Tensione nominale | 5 Vp‑p | Condizione di prova di riferimento |
| Tensione operativa | 1 – 30 Vp‑p | Gamma del segnale di comando |
| Uscita audio a 10 cm | ≥ 80dB | Onda quadra da 5 Vp‑p, 4000 Hz |
| Consumo corrente | ≤ 10 mA | Onda quadra da 5 Vp‑p, 4000 Hz |
| Frequenza di risonanza | 4000±500Hz | Alle condizioni nominali |
| Temperatura operativa | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +80 ℃ | Non operativo |
| Dimensioni (diametro × altezza) | 12,5 ± 0,3 × 5,5 ± 0,5 mm | Corpo escluso perni |
| Peso | 0,60 ± 0,2 g | Tipico |
| Materiale dell'alloggiamento | PBT nero | — |
| Saldatura ad onda ★ | 260 ± 5 ℃, 4–6 s | Si consigliano 2-3 cicli |
| Saldatura manuale ★ | 350 ± 10 ℃, 2–5 s | Si consigliano 2-3 cicli |
| Resistenza al calore della saldatura | 250 ± 5 ℃, 10 ± 0,5 s | Corpo 2,0 mm dalla saldatura |
La tabella seguente contiene le misurazioni di un campione di 10 unità testato a 5 Vp‑p, Onda quadra 4000Hz. I risultati illustrano la tipica uniformità di produzione e non sono limiti garantiti. Per l'inviluppo prestazionale specificato, fare riferimento a le specifiche tecniche di cui sopra.
| NO. | pressione sonora (dB) | Corrente (mA) | Capacità (nF) | Diametro (mm) | Hmm) |
| 1 | 84 | 0.68 | 11.7 | 12.01 | 5.51 |
| 2 | 83 | 0.69 | 12.2 | 11.98 | 5.53 |
| 3 | 85 | 0.72 | 12.3 | 12.03 | 5.54 |
| 4 | 84 | 0.78 | 11.9 | 11.99 | 5.55 |
| 5 | 85 | 0.76 | 12.5 | 11.97 | 5.53 |
| 6 | 86 | 0.72 | 11.8 | 11.99 | 5.51 |
| 7 | 85 | 0.64 | 12.3 | 12.02 | 5.51 |
| 8 | 83 | 0.69 | 12.1 | 12.05 | 5.53 |
| 9 | 84 | 0.73 | 14.2 | 12.02 | 5.51 |
| 10 | 83 | 0.63 | 11.9 | 11.98 | 5.54 |
I valori di capacità provengono dall'intestazione del rapporto di prova e non ne fanno parte la specifica di base. Contattare MEIDI per i dati specifici del lotto di produzione.
Poiché il cicalino passivo piezoelettrico 1255 con Pogo Pin è un cicalino passivo, dipende dal sistema host per fornire un segnale ad onda quadra o PWM centrato a 4000Hz. Un microcontrollore l'uscita del timer può fungere da fonte diretta, anche se la pressione sonora lo sarà inferiore a livelli logici di 3,3 V o 5 V rispetto alla piena capacità di 30 Vp‑p. Aggiunta di un semplice buffer a transistor o driver di porta logica tra il pin MCU e il cicalino consente di aumentare l'ampiezza del drive indipendentemente da l'alimentazione del microcontrollore. Il carico capacitivo, tipicamente intorno a 12nF, provoca brevi picchi di corrente ad ogni fronte del segnale. Un piccolo resistore in serie (da 100Ω a 330Ω) aiuta a limitare questi picchi preservando l'uscita acustica.
Sono supportate sia la saldatura ad onda che quella manuale. Viene eseguita la saldatura ad onda a 260 ℃ per 4–6 secondi e saldatura manuale a 350 ℃ per 2–5 secondi. Sono consentiti fino a tre cicli termici e l'alloggiamento deve rimanere a posto almeno 2,0 mm dal bagno di saldatura o dalla punta del ferro.
MEIDI applica un protocollo di affidabilità in sette punti a ciascun lotto di produzione di l'HNR‑1255 PA6.5, coerente con le specifiche del prodotto. Il test la sequenza include esposizione prolungata all'umidità, alta e bassa temperatura conservazione, cicli termici, cadute meccaniche, vibrazioni e calore di saldatura resistenza. Dopo ogni sollecitazione, le parti vengono lasciate riposare in ambiente temperatura per due ore prima della verifica elettrica e dimensionale. Tutti i test sono condotti nell'ambito della norma ISO9001 dell'azienda sistema di qualità certificato e possono essere forniti rapporti a livello di lotto spedizioni in volume.
L'architettura passiva di questo cicalino si adatta bene a progetti che generare già un'uscita PWM o ad onda quadra. Apparecchiature portatili in funzione dalle batterie possono beneficiare della modesta corrente di azionamento di 10 mA e del assenza di un carico oscillatore quiescente. Quadri industriali a 12V o Gli alimentatori a 24 V CC possono pilotare il cicalino direttamente all'interno della sua ampia tensione tolleranza. Elettronica di consumo come sensori per la casa intelligente e palmari gli strumenti diagnostici apprezzano anche l'ingombro di 12,5 mm. Per le applicazioni che richiedono specifiche certificazioni di sicurezza o mediche, consultare MEIDI per confermare l'attuale stato di conformità.
Di quale segnale di pilotaggio ha bisogno l'HNR‑1255 PA6.5?
È richiesto un segnale CA, in genere un'onda quadra o PWM a circa 4000Hz. L'applicazione di una tensione CC costante non genererà alcun suono e potrebbe farlo danneggiare l'elemento piezoelettrico.
Può essere pilotato direttamente da un microcontrollore?
Sì, a condizione che la tensione picco-picco del pin rientri nei limiti di Intervallo 1–30 V. Con logica 3,3 V o 5 V, il livello sonoro sarà inferiore gli 80 dB nominali. Per raggiungere livelli più alti è possibile utilizzare un buffer a transistor tensioni di pilotaggio quando è richiesta un'uscita più forte.
Quali metodi di saldatura sono consigliati?
Sia la saldatura ad onda (260℃, 4–6s) che la saldatura manuale (350℃, 2–5s) sono accettabili, con un massimo di tre cicli termici. Mantenere una distanza minima di 2,0 mm tra l'alloggiamento e il fonte di calore.
Per schede tecniche complete, curve di risposta in frequenza o specifici del lotto dati del test, contattare MEIDI con i dettagli dell'applicazione. Il supporto tecnico generalmente risponde entro un giorno lavorativo.
