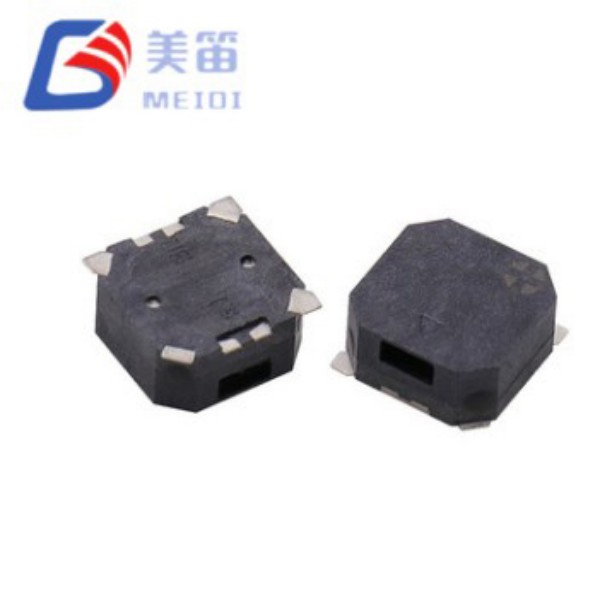

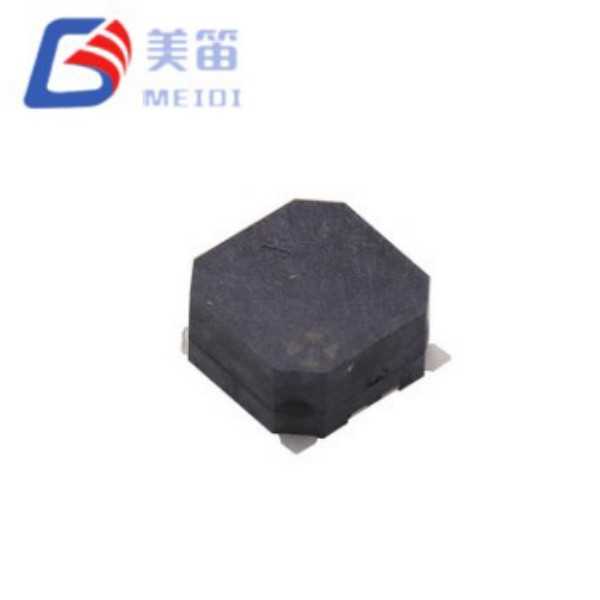

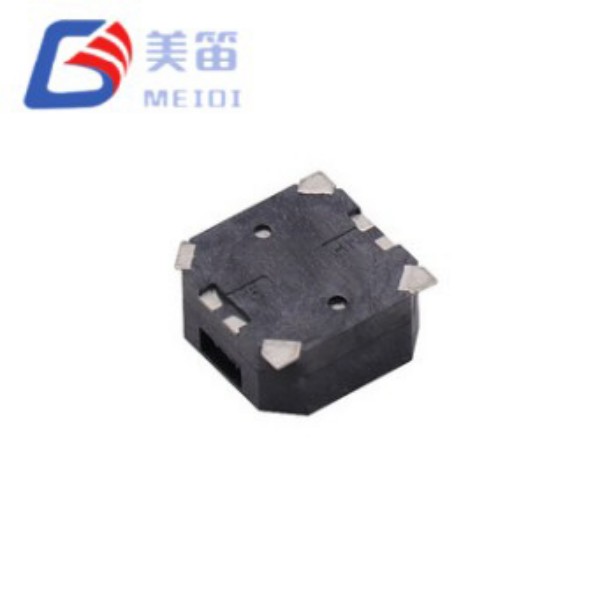

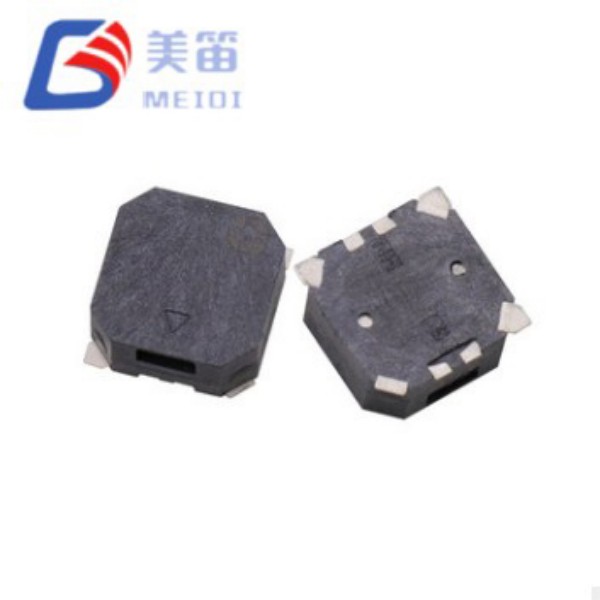

La serie MLT‑8540 comprende due cicalini passivi elettromagnetici che condividono un identico ingombro SMD da 8,5×8,5×4,0 mm, differenziati per impedenza della bobina e tensione nominale: la variante da 16 Ω (MLT‑8540‑16R) per sistemi da 2,5–4,5 V e la variante da 32 Ω (MLT‑8540‑32R) per bus da 4,5–6,5 V. Questa piattaforma meccanica unificata consente agli ingegneri di valutare entrambe le architetture di azionamento senza modifiche al layout del PCB, semplificando la prototipazione e la scalabilità della piattaforma su famiglie di prodotti con diverse tensioni di alimentazione.
Prodotte nello stabilimento MEIDI di Jiangsu certificato ISO‑9001, entrambe le varianti presentano un'altezza della cavità interna di 4,0 mm – la più alta nella classe di impronta da 8,5 mm – che ottimizza la risonanza di Helmholtz a 2700 Hz per una migliore penetrazione a bassa frequenza. La verifica del lotto di campioni conferma valori SPL compresi tra 91,2 dB e 99,3 dB, sostanzialmente superiori al minimo di 85 dB. L'alloggiamento nero dell'LCP supporta il riflusso senza piombo a 255°C e funziona da -30°C a +70°C, con capacità di conservazione da -40°C a +85°C.
Il cicalino magnetico passivo SMD da 8,5*8,5*4 mm introduce una strategia efficiente in termini di approvvigionamento raramente disponibile nei portafogli di cicalini SMD. Anziché costringere gli ingegneri a selezionare una singola impedenza e ad accettare qualunque intervallo di tensione implichi, questa serie fornisce due configurazioni elettriche convalidate da un'unica base meccanica. Questo approccio offre tre vantaggi pratici:
Flessibilità di prototipazione: durante lo sviluppo iniziale, i team possono valutare entrambe le varianti da 16Ω e 32Ω su layout PCB identici senza rivedere la geometria del pad, le zone vietate o i modelli acustici della custodia. L'altezza di 4,0 mm e l'ingombro di 8,5 mm rimangono costanti; cambiano solo il circuito di comando e l'elemento pubblicitario della distinta base.
Scalabilità della piattaforma: una famiglia di prodotti che comprende unità portatili alimentate tramite USB da 3,3 V e moduli installati su veicoli da 5 V può condividere un unico modello meccanico di cicalino, semplificando la gestione della catena di fornitura, riducendo la proliferazione di SKU e consolidando gli sforzi di qualificazione dell'affidabilità.
Efficienza ottimizzata per la tensione: la variante da 16 Ω assorbe ≤100 mA a 3,6 V, adatta per progetti con vincoli di batteria; la variante da 32 Ω assorbe ≤80 mA a 5 V, riducendo le perdite I²R nei cavi lunghi e minimizzando lo stress termico sui transistor del driver negli involucri sigillati. Entrambi raggiungono un rendimento acustico comparabile grazie all'identica geometria del diaframma e della cavità: la differenza di impedenza è un'ottimizzazione a livello di sistema, non un compromesso acustico.
Piattaforma unificata a doppia impedenza: opzioni da 16Ω e 32Ω da un alloggiamento identico da 8,5×8,5×4,0 mm, eliminando la riprogettazione meccanica durante la valutazione delle architetture di tensione del convertitore
Altezza massima della cavità SMT: il volume interno di 4,0 mm ottimizza l'efficienza della risonanza di Helmholtz a 2,7 kHz, offrendo un SPL più elevato rispetto alle alternative da 3,0 mm di pari ingombro
Uscita misurata 91,2–99,3 dB: le prestazioni empiriche superano significativamente le specifiche ≥ 85 dB, fornendo un margine acustico sostanziale per ambienti rumorosi
Accoppiamento di impedenza ottimizzato per la tensione: 16 Ω per sistemi logici/a ioni di litio da 3,6 V con assorbimento ≤100 mA; 32Ω per bus industriali/automotive da 5 V con assorbimento ≤80 mA
Intervallo operativo esteso da -30°C a +70°C: supera i limiti standard di livello consumer, supportando l'avvio a freddo e le implementazioni esterne esposte al sole
Custodia LCP nera compatibile con il riflusso: resiste a picchi di riflusso senza piombo a 255±5°C e mantiene la stabilità dimensionale nell'intero involucro termico
| Parametro | MLT‑8540‑16R | MLT‑8540‑32R |
| Tipo di prodotto | Cicalino passivo elettromagnetico SMD | Cicalino passivo elettromagnetico SMD |
| Tensione nominale | 3,6 V (apertura) | 5,0 V (a-p) |
| Tensione operativa | 2,5 – 4,5 V (a-p) | 4,5 – 6,5 V (a-p) |
| Uscita audio a 10 cm | ≥ 85dB | ≥ 85dB |
| Corrente operativa | ≤ 100 mA | ≤ 80 mA |
| Frequenza di risonanza | 2700±300 Hz | 2700±300 Hz |
| Resistenza della bobina | 16±3Ω | 32±3Ω |
| Temperatura operativa | -30°C~+70°C | -30°C~+70°C |
| Temperatura di conservazione | -40°C~+85°C | -40°C~+85°C |
| Dimensioni (L × P × A) | 8,5 × 8,5 × 4,0 mm | 8,5 × 8,5 × 4,0 mm |
| Peso | 0,5 g | 0,5 g |
| Materiale dell'alloggiamento | LCP nero | LCP nero |
| Metodo di saldatura (consigliato) | Riflusso: 255 ± 5 °C, 3 s; Preriscaldare 180 °C, 40–70 secondi | Riflusso: 255 ± 5 °C, 3 s; Preriscaldare 180 °C, 40–70 secondi |
L'altezza estesa della cavità e la risonanza a bassa frequenza rendono la serie MLT‑8540 particolarmente efficace negli ambienti in cui il rumore ambientale maschera gli avvisi a frequenza più alta. Le installazioni tipiche includono:
Pannelli di automazione industriale: avvisi di guasto e toni di completamento del processo negli stabilimenti con rumore continuo di macchinari
Sicurezza degli edifici commerciali: avvisi di intrusione e feedback sul controllo degli accessi negli atri, nei corridoi e nei parcheggi
Sistemi di allarme interni del veicolo: promemoria delle cinture di sicurezza, segnali acustici dello stato delle porte e avvisi al conducente nelle architetture elettriche a 12 V/24 V
Apparecchiature per telecomunicazioni esterne: toni di stato e indicatori di guasto in armadi esposti alle intemperie e involucri montati su palo
Console di navigazione marina: allarmi acustici nelle apparecchiature del ponte e nei pannelli interni con ventilazione limitata ed elevata umidità
Monitoraggio della conservazione refrigerata: avvisi sulla soglia di temperatura nella logistica della catena del freddo e negli ambienti di magazzino

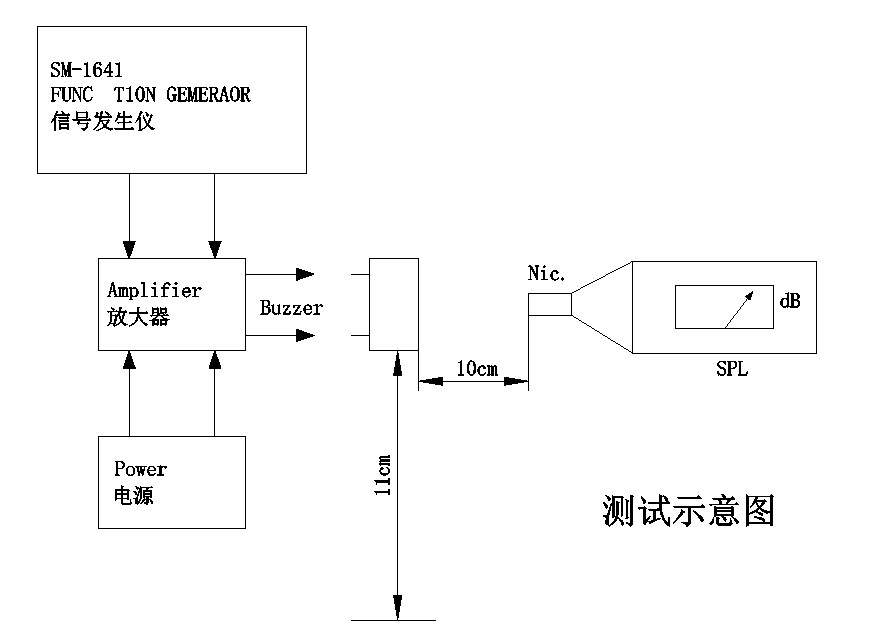

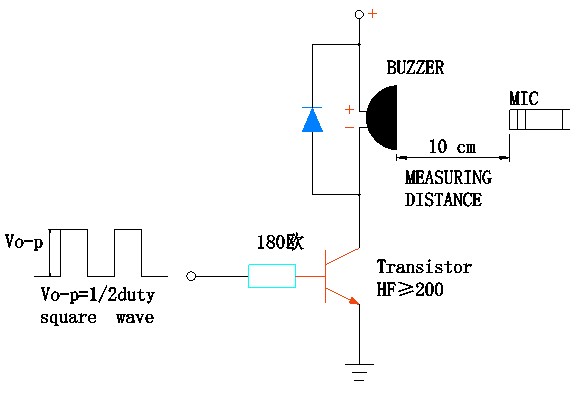

I test di produzione (n=10 per variante) in condizioni standard – onda quadra alla tensione nominale, frequenza di risonanza, ciclo di lavoro al 50%, misurazione in campo libero a 10 cm – confermano le seguenti distribuzioni:
| Variante | Intervallo SPL (dB) | Intervallo di corrente (mA) | Frequenza (Hz) | Impedenza (Ω) |
| MLT‑8540‑16R | 94,5–99,3 | 69.1–72.9 | 2700 (tutti i campioni) | 15,8–17,1 |
| MLT‑8540‑32R | 91.2–95.1 | 60,0–62,5 | 2700 (tutti i campioni) | 30.4–32.1 |
La variante da 16 Ω raggiunge un SPL di picco più elevato (99,3 dB) grazie alla maggiore erogazione di corrente alla tensione nominale. La variante da 32 Ω fornisce un SPL leggermente inferiore ma con un assorbimento di corrente ridotto, rendendola più efficiente per i sistemi a 5 V. Entrambe le varianti mostrano una deviazione di frequenza pari a zero su tutti i campioni: tutte le 20 unità misurate esattamente a 2700 Hz, indicando un controllo di produzione eccezionale. L'headroom SPL al di sopra della specifica di 85 dB varia da 6,2 dB a 14,3 dB, fornendo un margine sostanziale per l'attenuazione a livello di sistema.

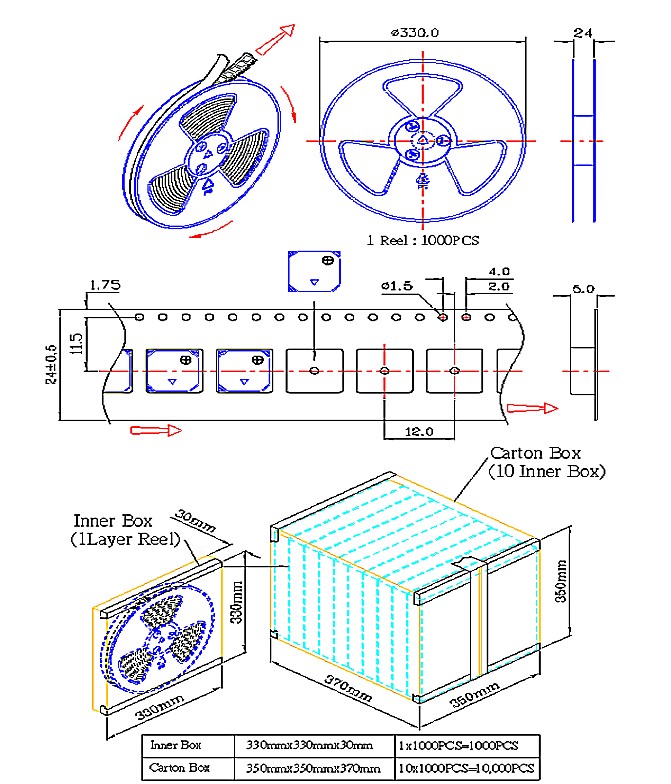

MEIDI produce entrambe le varianti MLT‑8540 su linee di assemblaggio SMD dedicate con avvolgimento della bobina, saldatura e calibrazione acustica automatizzati. La nostra struttura di Jiangsu mantiene la certificazione ISO 9001:2015, con controllo statistico del processo applicato in ogni fase della produzione.
Ogni lotto di produzione viene sottoposto a test di qualificazione uniformi:
Caratterizzazione elettrica: verifica al 100% della resistenza della bobina, della corrente operativa e della frequenza di risonanza
Convalida acustica: il campionamento statistico conferma SPL ≥85 dB; i risultati misurati superano costantemente i 91 dB
Resistenza ambientale: stoccaggio ad alta temperatura per 48 ore a +80°C, stoccaggio a bassa temperatura per 48 ore a -30°C e shock termico a 5 cicli (-30°C ↔ +80°C)
Stress meccanico: vibrazione sinusoidale (10–55 Hz, ampiezza 1,0 mm, assi XYZ, 0,5 ore in totale) e caduta libera da 75 cm su legno duro da 10 mm (3 impatti)
Resistenza all'umidità: 48 ore a 50°C/95% di umidità relativa con recupero di 2 ore e caratterizzazione elettrica
Resistenza al calore della saldatura: 250°C per 10 secondi con distanza corpo-saldatura di 2,0 mm, oltre alla conformità al profilo di rifusione
È disponibile la documentazione di conformità RoHS e REACH. I codici di identificazione del lotto forniscono la completa tracciabilità della data di produzione, dei risultati dei test e dei certificati delle materie prime.
Q1: Come scelgo tra le varianti da 16Ω e 32Ω per il mio sistema?
La scelta dipende dalla tensione di alimentazione disponibile e dal budget attuale. La variante da 16 Ω (2,5–4,5 V) è ottimizzata per progetti con logica da 3,3 V, ioni di litio a cella singola (3,0–4,2 V) e alimentati tramite USB in cui l'azionamento diretto del GPIO MCU può essere fattibile con un'adeguata capacità di corrente sui pin. La variante da 32 Ω (4,5–6,5 V) è destinata agli accessori automobilistici da 5 V, alle uscite PLC industriali e ai sistemi alimentati PoE in cui una tensione più elevata riduce la richiesta di corrente e le perdite di cablaggio. Entrambe le varianti condividono identiche dimensioni meccaniche e prestazioni acustiche; la decisione è puramente elettrica.
D2: Entrambe le varianti possono essere pilotate dallo stesso segnale PWM proveniente da un microcontrollore?
Sì, entrambi accettano un'onda quadra da 2700 Hz alle rispettive tensioni nominali. Tuttavia, il circuito di comando deve fornire la tensione e la corrente appropriate. La variante da 16Ω a 3,6V richiede una sorgente capace di ≤100mA; la variante da 32Ω a 5,0V richiede ≤80mA. Da un MCU da 3,3 V, la variante da 32 Ω richiede un transistor di spostamento di livello o MOSFET per raggiungere i 5 V nominali. Da un MCU da 5 V, entrambi possono essere pilotati con resistori di base e diodi flyback appropriati per proteggere il GPIO.
D3: Qual è il vantaggio dell'altezza della cavità da 4,0 mm rispetto alle alternative da 3,0 mm?
L'aumento del volume interno migliora la risonanza di Helmholtz a 2700 Hz, migliorando l'efficienza acustica e contribuendo alle misurazioni SPL elevate (91–99 dB). Il profilo più alto fornisce inoltre ulteriore spazio per l'escursione del diaframma, consentendo una maggiore generazione di pressione sonora prima del clip meccanico. Sebbene l'altezza di 4,0 mm richieda maggiore spazio sull'asse z, i vantaggi acustici lo rendono preferibile per le applicazioni in cui l'output è fondamentale e lo spazio verticale è disponibile.
D4: La frequenza di 2700 Hz è adatta ad ambienti con rumore ambientale ad alta frequenza?
2700 Hz si trova al di sotto dello spettro dominante di molti motori, compressori e alimentatori a commutazione (tipicamente 3–8 kHz). Questa frequenza più bassa spesso migliora il rapporto segnale-rumore negli ambienti industriali evitando la banda in cui si concentra il rumore dei macchinari. Per gli ambienti dominati da rumori a bassa frequenza (ad esempio motori diesel), potrebbero essere preferibili frequenze più alte: MEIDI offre frequenze di risonanza alternative per la personalizzazione OEM.
D5: La serie MLT‑8540 può essere utilizzata in applicazioni esterne o con umidità elevata?
I componenti sono classificati per il funzionamento senza condensa al 90–95% di umidità relativa in base al test di resistenza all'umidità (48 ore a 50°C/95% di umidità relativa). Non sono sigillati ermeticamente e non devono essere esposti all'umidità diretta o all'immersione. Per l'uso all'aperto, il cicalino deve essere montato all'interno di un involucro classificato IP con porte acustiche che consentano la trasmissione del suono impedendo l'ingresso di acqua. MEIDI offre il rivestimento conforme come opzione personalizzata per ordini di grandi quantità: contatta il nostro team di ingegneri per discutere i requisiti di protezione dall'ingresso.
Q6: Qual è la durata prevista in funzionamento continuo?
La qualifica standard include 96 ore di funzionamento continuo a 25°C con un'onda quadra del ciclo di lavoro del 50%. Per applicazioni a tono continuo indefinite, MEIDI consiglia di limitare il ciclo di lavoro al 50% o di implementare modelli di avviso intermittenti (ad esempio, 1 secondo acceso, 3 secondi spento) per ridurre il riscaldamento della bobina e prolungare la durata. I dati dei test di durata estesa per condizioni operative specifiche sono disponibili su richiesta.
Per la documentazione tecnica completa, raccomandazioni sull'ingombro del PCB, circuiti driver di riferimento per entrambe le varianti di impedenza o prezzi a volume, contattare il supporto tecnico MEIDI. Sono disponibili campioni tecnici delle varianti da 16Ω e 32Ω per progetti di sviluppo qualificati.
Il nostro team di ingegneri delle applicazioni generalmente risponde entro un giorno lavorativo con indicazioni sul profilo di riflusso, note sull'integrazione della custodia acustica e supporto di progettazione su misura per i vostri requisiti specifici di tensione e corrente.
