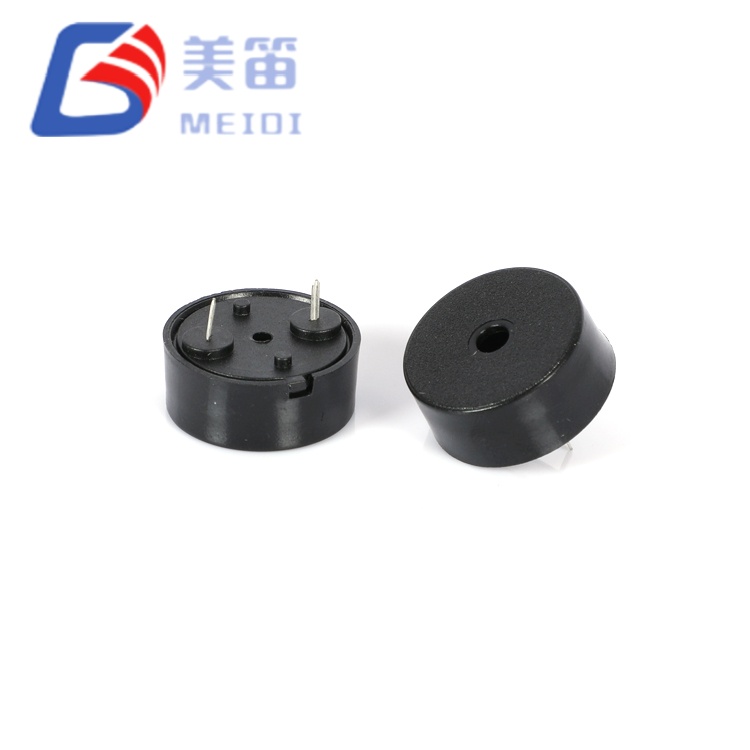

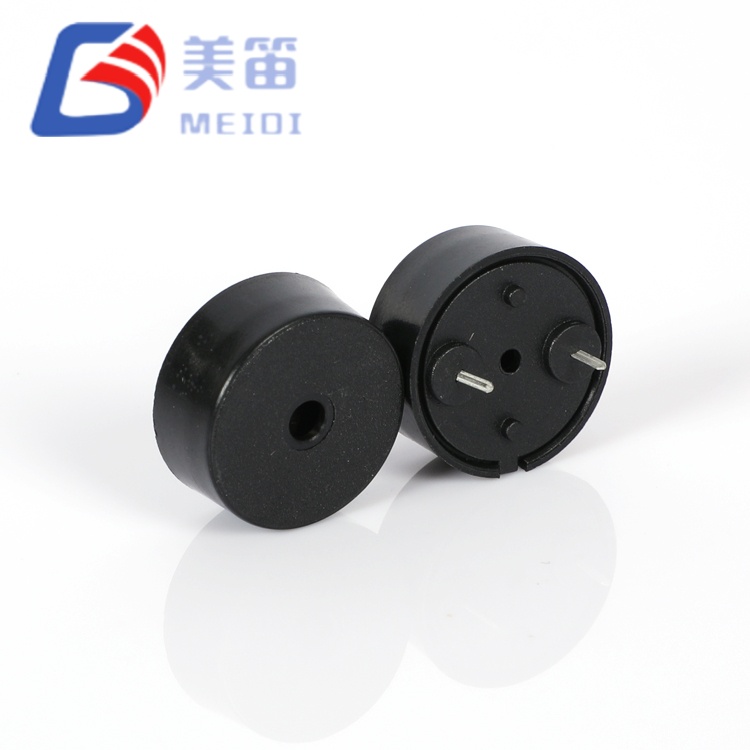

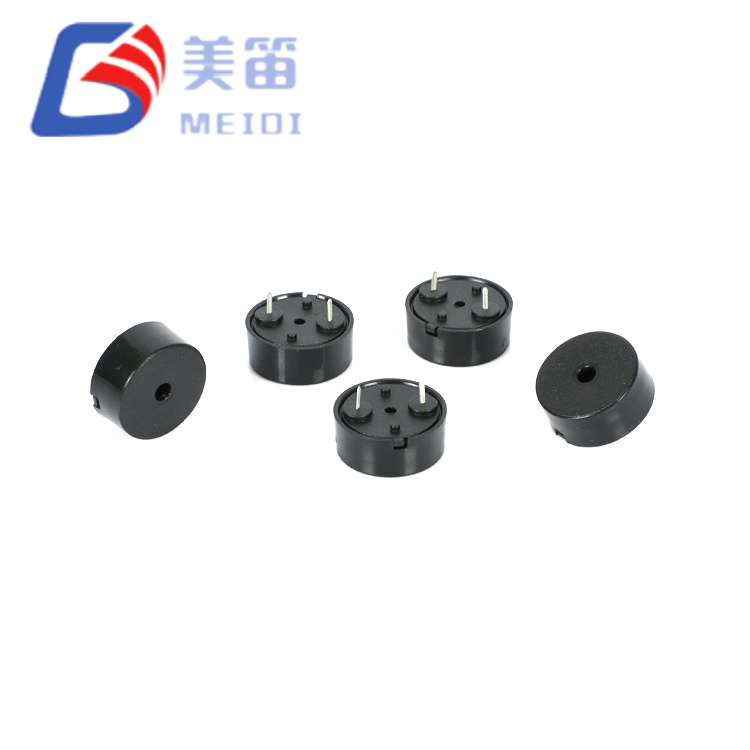

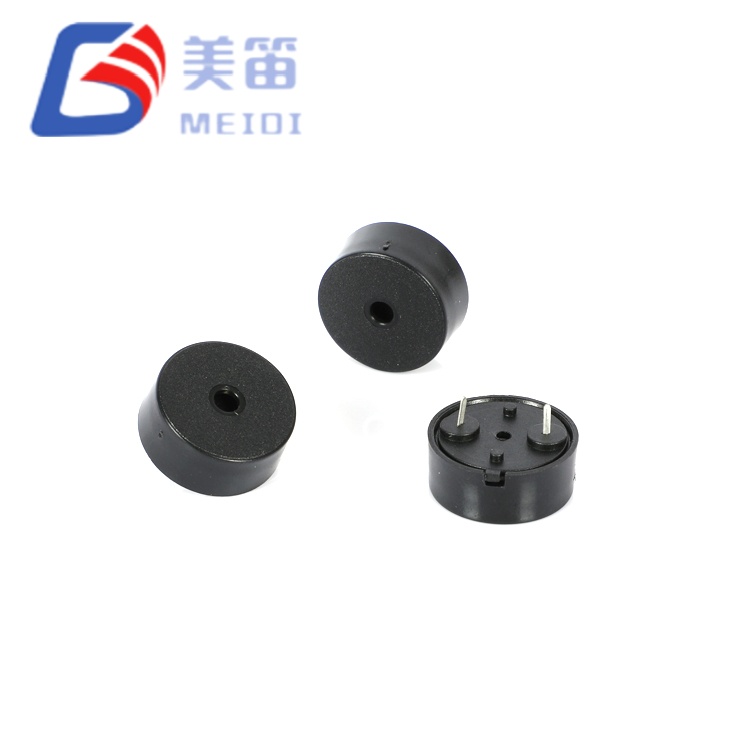

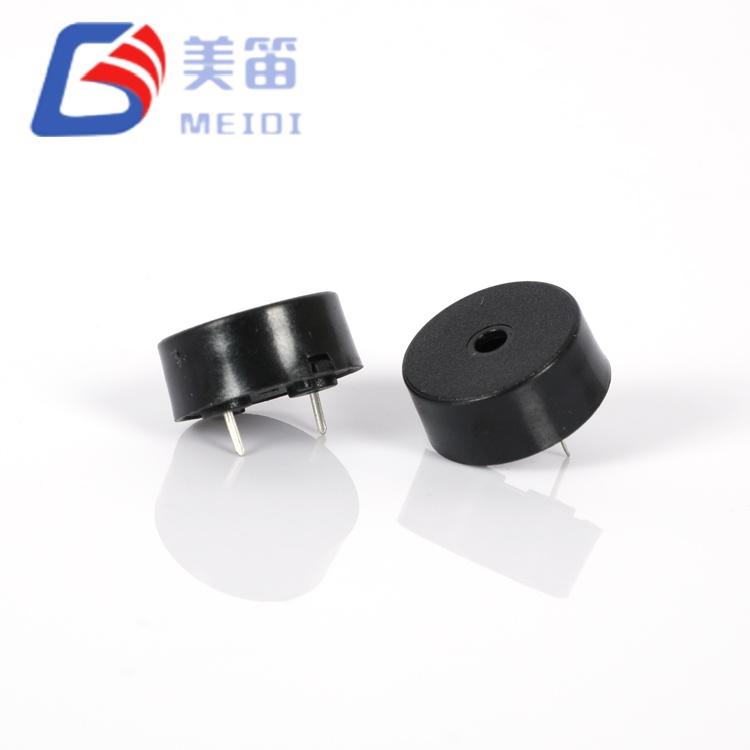

Cicalino passivo piezoelettrico da 17 * 8 mm

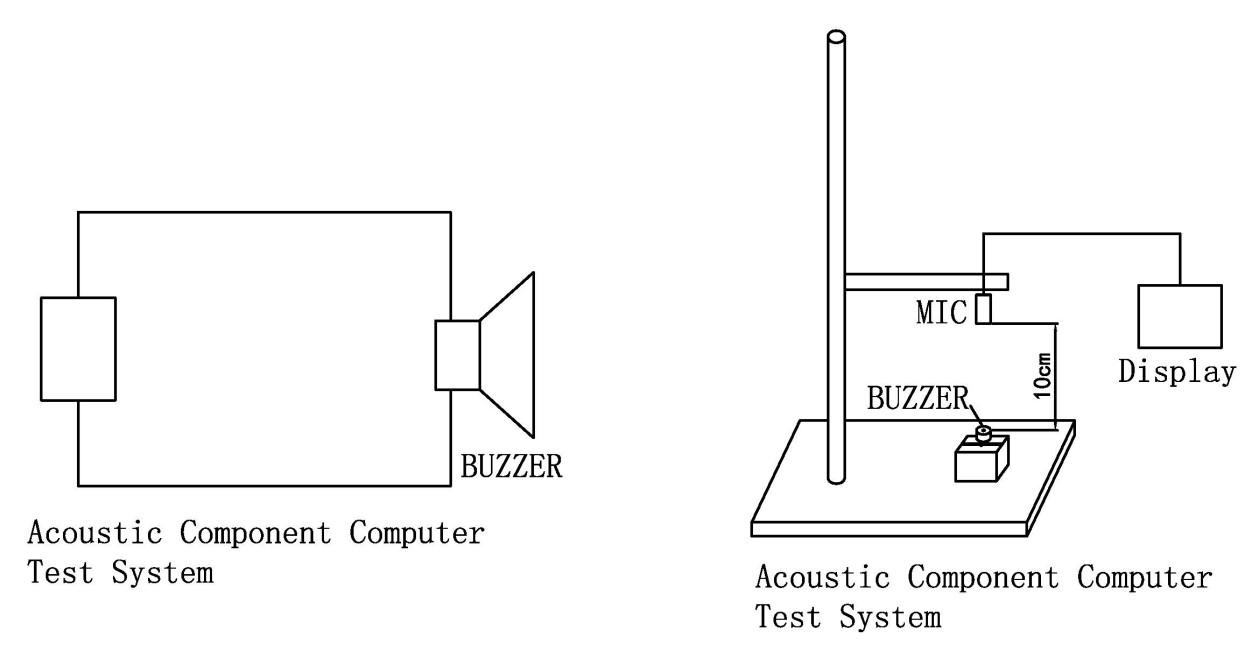

Il cicalino passivo piezoelettrico da 17 x 8 mm offre due varianti di frequenza: 3.000 Hz e 2.000 Hz. pacchetto identico con foro passante Φ17×8mm. Entrambi sono sirene piezoelettriche passive che si basano su una forma d'onda di comando CA esterna per produrre un tono udibile. Perché il ingombro, spaziatura dei pin e dimensioni dell'alloggiamento sono condivisi tra i due modelli, un singolo layout PCB può ospitare entrambe le frequenze senza modifiche meccaniche. L'HNR‑1708 fornisce ≥85dB a 3000Hz, mentre l'HNR‑1708 PA10 fornisce ≥75dB a 2000 Hz, entrambi misurati a 10 cm con un'onda quadra da 12 Vp‑p. Consumo corrente per entrambe le varianti rimane pari o inferiore a 5 mA. L'alloggiamento PBT nero e il connettore 1–30 Vp‑p il campo operativo rende questa serie adatta ad un'ampia gamma di apparecchiature per interni dove il microcontrollore host o l'oscillatore dedicato fornisce il segnale di pilotaggio.

Due scelte di frequenza: 3.000 Hz (HNR‑1708) o 2.000 Hz (HNR‑1708 PA10) — dallo stesso ingombro

Design passivo: richiede un'onda quadra esterna o un pilotaggio PWM alla frequenza di risonanza

intervallo operativo 12 Vp‑p nominale, 1–30 Vp‑p; Assorbimento di corrente ≤5 mA

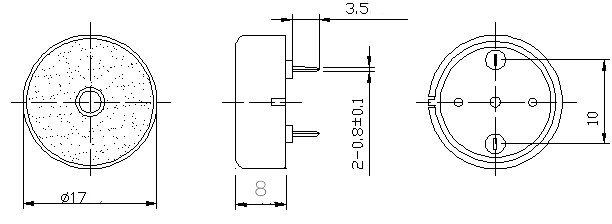

Contenitore a foro passante PBT nero Φ17,0×8,0 mm, compatibile con saldatura ondulata e manuale

Temperatura operativa: da -20 ℃ a +70 ℃ continua

Guida alla selezione del modello

La scelta tra HNR‑1708 e HNR‑1708 PA10 dipende principalmente da ciò che si desidera frequenza di allarme e requisiti di pressione sonora. L'HNR‑1708, con il suo livello più alto Tono 3000Hz e uscita ≥85dB, è più adatto per ambienti in cui a un suono più nitido e penetrante è vantaggioso, come nel caso degli avvisi industriali pannelli o apparecchiature operanti in aree con rumore di fondo moderato. L'HNR‑1708 PA10 funziona a una frequenza inferiore di 2000 Hz con ≥ 75 dB, producendo un tono meno invadente e più appropriato per ambienti silenziosi come promemoria di dispositivi medici o sensori residenziali.

Perché entrambi i modelli condividono lo stesso ingombro di Φ17 mm, disposizione dei pin e 8 mm altezza, un singolo progetto PCB può essere convalidato con una variante e poi distribuito con l'altro man mano che i requisiti dell'applicazione cambiano. Entrambi accettano un segnale di pilotaggio 1–30 Vp‑p e un assorbimento ≤ 5 mA, quindi lo stesso circuito di pilotaggio può essere utilizzato per entrambi i modelli. La differenza di peso: 1 g per HNR‑1708 rispetto a 1,4 g per HNR‑1708 PA10: riflette una leggera differenza costruzione interna che produce la frequenza di risonanza più bassa.

Per applicazioni che richiedono entrambe le frequenze all'interno dello stesso prodotto famiglia, la serie HNR‑1708 consente al progettista di tenere a magazzino un singolo PCB e il design dell'alloggiamento offrendo al contempo due firme acustiche, riducendo spese generali di progettazione meccanica.

Raccomandazioni sul circuito di azionamento

Essendo cicalini piezoelettrici passivi, entrambe le varianti dell'HNR‑1708 necessitano di un'alimentazione CA esterna segnale per produrre suono. Un GPIO del microcontrollore configurato per l'uscita PWM su la frequenza target (3000 Hz o 2000 Hz) con un ciclo di lavoro del 50% è la più approccio comune. Per sistemi logici da 3,3 V o 5 V, un semplice buffer a transistor può tradurre il segnale al livello nominale completo di 12 Vp‑p per un SPL più elevato.

La natura capacitiva del carico: circa 12nF per HNR‑1708 e 25nF per HNR‑1708 PA10 — significa che si verificano picchi di corrente su ciascun bordo del la forma d'onda di guida. Un piccolo resistore in serie (tipicamente 100–330 Ω) può farlo limitare la corrente di picco senza influenzare significativamente l'SPL. Per alimentazione a batteria progetti, l'assorbimento di corrente medio ≤5 mA rende questi cicalini economici funzionano anche con pile a bottone o piccoli pacchi agli ioni di litio.

La saldatura è compatibile con onda (260℃, 4–6s) e manuale (350℃, 2–5s) metodi. Mantenere ≥2,0 mm tra l'alloggiamento e il bagno di saldatura.

Scenari applicativi

Indicatori di allarme industriale che beneficiano del tono a 3000 Hz dell'HNR‑1708 eliminando il rumore dei macchinari in una fabbrica.

Promemoria per dispositivi medici (pompe per infusione, monitor dei segni vitali) dove Il tono a 2000 Hz dell'HNR‑1708 PA10 fornisce un avviso meno invasivo nei reparti silenziosi.

Sensori e campanelli per la casa intelligente, con cui è possibile popolare lo stesso PCB entrambe le varianti a seconda della preferenza regionale per il tono di allerta.

Strumenti di test portatili alimentati da una batteria da 3,7 V, utilizzando un transistor per aumentare la tensione di azionamento e il consumo ≤5 mA per estendere l'autonomia.

Centrali di allarme multizona che richiedono toni diversi per zona — HNR‑1708 per avvisi critici e HNR‑1708 PA10 per le notifiche di stato — utilizzando a design PCB singolo per entrambi.

Precauzioni

1. Non applicare direttamente la tensione CC. Entrambe le varianti richiedono un segnale di comando CA per generare il suono. La corrente continua può danneggiare l'elemento piezoelettrico.

2. L'alloggiamento non è sigillato. Evitare acqua, residui di flusso o solventi per la pulizia dall'entrare nella porta audio.

3. In ambienti corrosivi, installare il cicalino in un involucro protetto o applicare il rivestimento conforme solo ai terminali.

4. L'SPL dipende dalla tensione e dalla forma d'onda del convertitore. Verificare che lo stadio driver soddisfa l'oscillazione di tensione richiesta sotto il carico capacitivo.

5. Mantenere la porta acustica libera da ostacoli. Anche la copertura parziale può ridursi uscita di diversi decibel.

6. Conservare in un imballaggio sigillato e asciutto fino al momento dell'assemblaggio per evitare l'ossidazione dei perni.

Domande frequenti

1. Come scelgo tra HNR‑1708 e HNR‑1708 PA10?

Seleziona HNR‑1708 per 3000 Hz, ≥ 85 dB — adatto ad ambienti industriali o più rumorosi. Seleziona HNR‑1708 PA10 per 2000 Hz, ≥75 dB: ideale per ambienti medici o residenziali. Entrambi condividono dimensioni e piedinatura identiche, quindi il layout del PCB non cambia.

2. Posso pilotare questi cicalini direttamente da un pin del microcontrollore?

Sì, se il pin può fornire corrente sufficiente e il livello logico rientra nel Intervallo 1–30 Vp‑p. Per i microcontrollori da 3,3 V o 5 V, è disponibile un buffer a transistor consigliato per ottenere un'oscillazione di tensione più elevata e un'uscita più potente.

3. Quale frequenza dovrei usare per il segnale di guida?

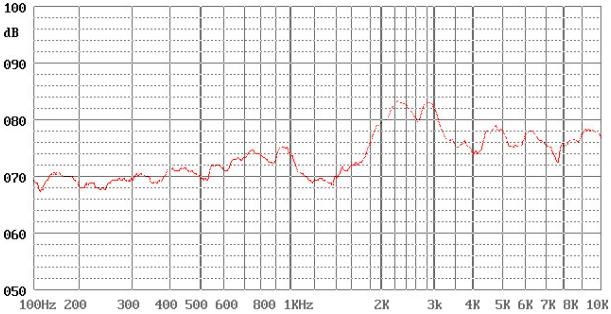

Utilizzare 3000 Hz per HNR‑1708 e 2000 Hz per HNR‑1708 PA10. A causa del ±500Hz tolleranza, una scansione della frequenza durante la prototipazione può identificare l'esatto picco SPL per un dato lotto. MEIDI può fornire curve di caratterizzazione.

4. Perché il rapporto di prova dell'HNR‑1708 si basa su un modello diverso?

Il rapporto attualmente disponibile utilizza i dati HNR‑1707 a 5 Vp‑p/4000 Hz come riferimento. Contattare MEIDI per i dati di test specifici dell'HNR‑1708 a 12 Vp‑p/3000 Hz.

5. La serie HNR‑1708 è adatta per dispositivi alimentati a batteria?

SÌ. L'assorbimento di corrente ≤5 mA e l'intervallo operativo 1–30 Vp‑p lo rendono pratico per il funzionamento a batteria. Un convertitore boost o un buffer a transistor può aumentare il valore tensione di pilotaggio se è necessario un SPL più elevato da una batteria a bassa tensione.

Inchiesta tecnica

Per schede tecniche, progetti di riferimento dei circuiti di comando, dati sulla scansione della frequenza o supporto per la selezione delle varianti per la serie HNR‑1708, contattare MEIDI con il vostro dettagli dell'applicazione. La risposta tecnica avviene generalmente entro un giorno lavorativo.
