Cicalino passivo piezoelettrico da 23 * 10 mm

A differenza dei cicalini attivi che generano il proprio tono, il cicalino passivo piezoelettrico da 23 x 10 mm è un cicalino piezoelettrico passivo l'ecoscandaglio è destinato ad essere pilotato da una forma d'onda CA esterna, in genere un'onda quadra o PWM segnale fornito da un microcontrollore o oscillatore dedicato. La sua frequenza di risonanza di 3500Hz consente al progettista di sintonizzare la frequenza di pilotaggio per la massima resa acustica, ottenendo ≥85 dB a 10 cm se alimentato con un'onda quadra da 12 Vp‑p. Le misure dell'alloggiamento in PBT nero Φ23 mm di diametro e 9,8 mm di altezza, rendendolo una delle opzioni più sottili del Serie HNR. Con un assorbimento di corrente di ≤8 mA in condizioni nominali e una tensione operativa intervallo di 1–30 Vp‑p, questo componente a foro passante è adatto a progetti con vincoli di spazio dove il controller host fornisce già un pin di uscita adatto.

Design passivo: richiede un convertitore CA esterno a 3500 Hz

12 Vp‑p, intervallo operativo 1–30 Vp‑p

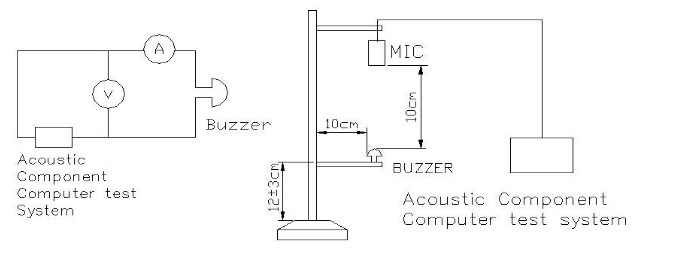

≥85 dB SPL a 10 cm, consumo ≤8 mA alle condizioni nominali

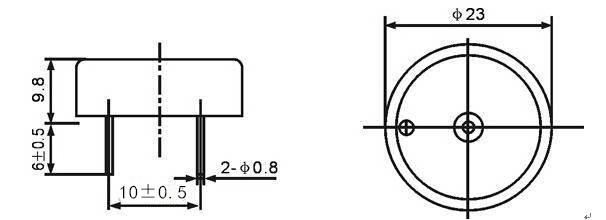

Pacchetto a foro passante PBT nero Φ23,0×9,8 mm, 3 g

Funzionamento continuo da -20℃ a +70℃

Considerazioni sul circuito di azionamento

Poiché il cicalino passivo piezoelettrico da 23 x 10 mm non dispone di un oscillatore interno, la forma d'onda di guida deve essere fornita esternamente. Un approccio comune consiste nell'utilizzare un pin GPIO del microcontroller configurato per PWM uscita a 3500Hz con duty cycle del 50%, tamponata tramite transistor o dedicata driver se il pin non riesce a fornire corrente sufficiente. Il livello di azionamento nominale è 12 Vp‑p, ma il dispositivo funziona in modo affidabile da 1 Vp‑p fino a 30 Vp‑p, consentendo la connessione diretta a logica 3,3 V o 5 V dopo la traslazione del livello quando è necessario un SPL più elevato.

Dovrebbe essere presa in considerazione la capacità specificata di circa 12nF (valore di riferimento). nella progettazione dello stadio driver, poiché il carico reattivo aumenterà istantaneamente correnti durante ogni transizione del fronte. È possibile aggiungere un resistore in serie per limitare il picco corrente se l'alimentazione è sensibile, sebbene ciò possa ridurre l'SPL. La frequenza una tolleranza di ±500Hz significa che l'esatto picco di risonanza può variare leggermente tra le unità; per ottenere il massimo SPL, si consiglia di identificare una scansione di frequenza durante la prototipazione la frequenza di azionamento ottimale per un dato lotto.

La saldatura è compatibile sia con onda (260℃, 4–6s) che manuale (350℃, 2–5s) processi, con uno spazio di 2,0 mm tra l'alloggiamento e il bagno di saldatura.

Scenari applicativi

Circuiti di allarme basati su microcontroller in cui un pin GPIO può generare un quadrato da 3500 Hz onda direttamente, eliminando la necessità di un modulo cicalino attivo separato.

Dispositivi medici portatili e misuratori portatili che beneficiano del peso inferiore di 3 g e un profilo sottile da 9,8 mm, mentre l'MCU host fornisce già il tono di avviso.

Pannelli indicatori industriali con più sirene pilotate da un unico multicanale Controller PWM, che utilizza la risposta in frequenza coerente dell'HNR‑2310A per un'uniformità resa acustica.

Elettrodomestici di consumo e sensori di casa intelligente in cui è attivato solo il cicalino in modo intermittente e il design passivo contribuisce a ridurre la corrente di standby (nessun assorbimento quiescente dell'oscillatore interno).

Schede didattiche e di prototipazione che includono una periferica PWM, consentendo studenti e ingegneri per sperimentare la generazione del suono dipendente dalla frequenza.

Precauzioni

1. Non applicare una tensione CC direttamente all'HNR‑2310A; richiede un'alternanza forma d'onda per generare il suono. La corrente continua continua potrebbe surriscaldare l'elemento piezoelettrico.

2. L'alloggiamento non è sigillato. Evitare l'ingresso di acqua, fondente o solvente detergente la porta audio.

3. In ambienti con gas corrosivi, proteggere il cicalino posizionandolo in a custodia ventilata o applicando un rivestimento protettivo solo sui terminali.

4. Il livello di pressione sonora dipende dalla tensione di comando e dalla forma d'onda. Verifica che il tuo lo stadio driver può raggiungere l'SPL desiderato sotto carico.

5. Mantenere libera l'apertura acustica. Le ostruzioni riducono la produzione e possono spostare il frequenza di risonanza.

6. Conservare in un imballaggio asciutto e sigillato fino al momento del montaggio per evitare l'ossidazione dei perni.

Domande frequenti

1. Cosa distingue un cicalino passivo come il cicalino passivo piezoelettrico da 23*10 mm da un cicalino attivo?

Un cicalino passivo richiede un segnale di azionamento CA esterno alla sua frequenza di risonanza, mentre un cicalino attivo contiene un oscillatore interno e necessita solo di alimentazione CC. L'HNR‑2310A offre al progettista il pieno controllo sulla frequenza del tono e lo consente lo stesso pin del microcontrollore per pilotare più sirene.

2. Posso pilotare l'HNR‑2310A direttamente da un pin del microcontrollore da 3,3 V?

Sì, purché il segnale picco-picco da 3,3 V rientri nell'intervallo operativo 1–30 Vp‑p gamma. Tuttavia, l'SPL risultante sarà inferiore rispetto a 12 Vp‑p. Un buffer a transistor oppure è possibile utilizzare il trasduttore di livello per ottenere un'oscillazione di tensione più elevata e un'uscita più forte.

3. Perché il rapporto di prova a volte menziona un limite di corrente di ≤5 mA?

Alcune intestazioni dei rapporti di test fanno riferimento a ≤5 mA, il che rappresenta un'incoerenza nella documentazione. La tabella dei parametri del prodotto specifica ≤8 mA e i campioni misurati in genere vengono prelevati circa 4mA. Contatta MEIDI per confermare il limite applicabile al tuo ordine.

4. Qual è la frequenza di guida consigliata per il massimo SPL?

La frequenza di risonanza nominale è 3500Hz. A causa della tolleranza di ±500Hz, lo è consigliabile spazzare la frequenza di pilotaggio tra 3000Hz e 4000Hz durante prototipazione per trovare il picco esatto per una determinata unità. MEIDI può fornire frequenza curve di risposta.

5. Ci sono considerazioni speciali sul layout del PCB per l'HNR‑2310A?

L'ingombro del foro passante è standard. Assicurarsi che vi sia uno spazio libero di almeno 2,0 mm tra l'alloggiamento e il bagno di saldatura. Per la saldatura ad onda il profilo consigliato è 260 ℃ per 4–6 secondi.

Inchiesta tecnica

Per schede tecniche, note applicative del circuito di comando, dati sulla scansione della frequenza o a preventivo per HNR‑2310A, contatta MEIDI con i requisiti del tuo progetto. Il supporto tecnico generalmente risponde entro un giorno lavorativo.
