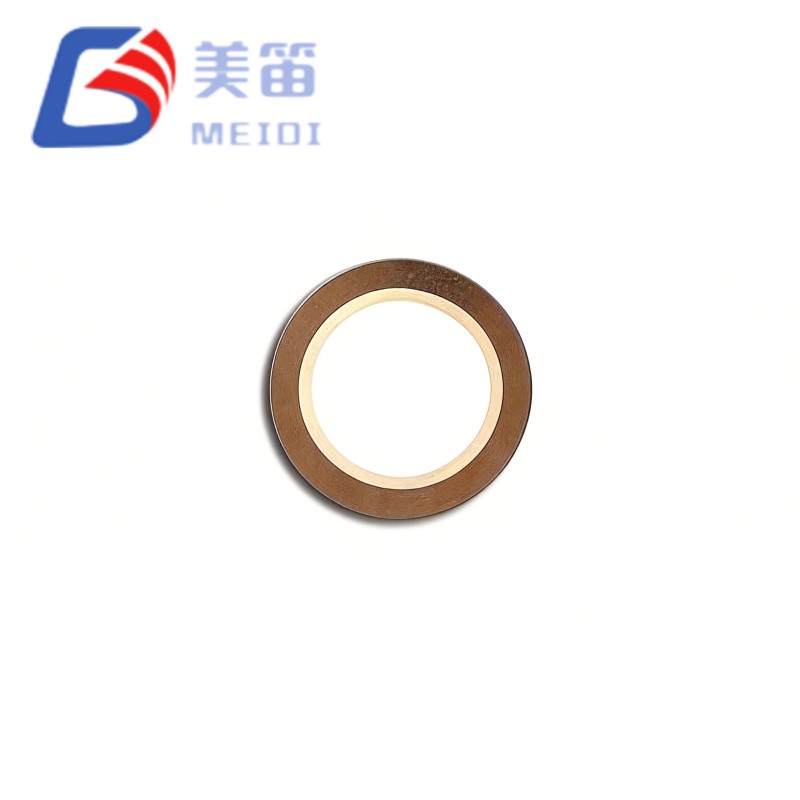

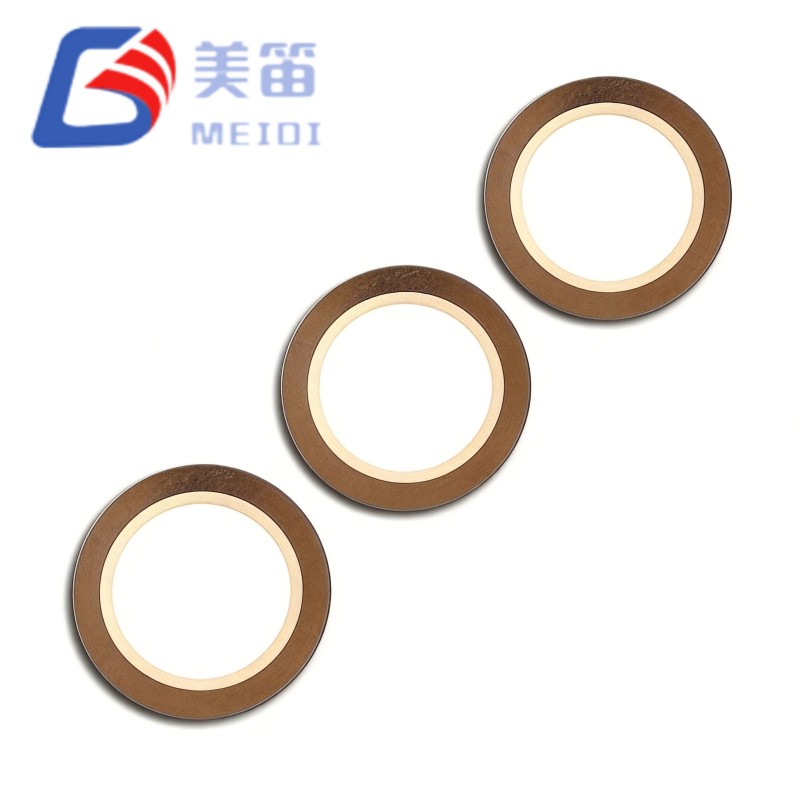

L'elemento cicalino piezoelettrico in ceramica da 12,5 mm è un elemento ceramico piezoelettrico con substrato di ottone con un diametro attivo di 12,5 mm, progettato per moduli acustici integrati che richiedono una pressione sonora più elevata da volumi di cavità limitati. La sua frequenza di risonanza di 7,8kHz è mantenuta a una stretta tolleranza di ±0,8kHz e la capacità di 12000pF ne consente il pilotaggio direttamente dai pin del microcontrollore da 3,3 V o da semplici circuiti boost LC. L'elemento è costruito sulla stessa piattaforma di produzione della serie FT‑11T di MEIDI, offrendo un percorso di aggiornamento semplice per i progetti che necessitano di una maggiore emissione acustica senza rielaborare l'interfaccia elettrica.
Il diametro della ceramica attiva di 12,5 mm fornisce un'area radiante più ampia del 29% rispetto alla famiglia FT‑11T da 11,0 mm, contribuendo a uno spostamento più elevato e a una migliore risposta alle basse frequenze da involucri di piccole dimensioni.
La frequenza di risonanza è specificata a 7,8kHz con una tolleranza di ±10,3%, una finestra più ristretta rispetto al ±12,8% tipico dell'FT‑11T‑7.8A1, che aiuta a mantenere un carattere tonale coerente tra i lotti di produzione.
Una capacità nominale di 12.000 pF a 120 Hz presenta un carico capacitivo elevato che ben si adatta al pilotaggio a bassa tensione da linee GPIO MCU da 3,3 V in moduli integrati alimentati a batteria.
La resistenza equivalente è specificata a ≤300Ω, che è inferiore del 40% rispetto a ≤500Ω della serie FT‑11T, consentendo topologie di boost risonanti con Q più elevato con maggiore moltiplicazione della tensione.
Lo spessore totale è di 0,19 mm, mantenendo il componente all'interno di un profilo inferiore a 0,2 mm che consente l'integrazione in gruppi acustici ultrasottili.
Il substrato in ottone con un elettrodo d'argento cotto segue lo stesso set di materiali utilizzato nella serie FT, garantendo comportamento termico e saldabilità prevedibili.
Il disco ceramico allargato da 12,5 mm aumenta l'area di trasduzione attiva; il grado di miglioramento acustico dipende dal design della cavità, dal carico del diaframma e dal circuito di pilotaggio, ma l'area aggiuntiva fornisce un vantaggio misurabile nei moduli compatti.
La variazione di frequenza da batch a batch è limitata a ±0,8kHz, il che supporta array multielemento e linee di prodotti di consumo in cui è importante una qualità tonale uniforme.
La resistenza equivalente ≤300Ω riduce le perdite di smorzamento meccanico, consentendo ai circuiti di boost risonanti di ottenere un fattore Q più elevato e un maggiore guadagno di tensione dalla stessa alimentazione.
A 12000pF la capacità è identica a quella dell'FT‑11T‑7.8A1, quindi la stessa topologia del circuito di pilotaggio può essere riutilizzata durante la migrazione all'elemento di diametro maggiore.
Lo spessore totale di 0,19 mm, costituito da uno strato PZT da 0,09 mm su un diaframma in ottone, consente stack di moduli acustici inferiori a 1 mm e il collegamento diretto del PCB.
Il diametro dell'elettrodo attivo di 9,5 mm viene ridimensionato proporzionalmente rispetto all'elettrodo da 9,0 mm dell'FT‑11T‑7.8A1, mantenendo una distribuzione del campo elettrico ottimale per la risonanza a 7,8 kHz.
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Elemento ceramico piezoelettrico | — |
| Modello | FT‑12.5T‑7.8A1 | — |
| Frequenza di risonanza | 7,8±0,8kHz | Aria libera, 25 ℃ |
| Tolleranza di frequenza | ±10,3% | Consistenza del lotto |
| Capacità libera | 12.000 ± 30%pF | A 120 Hz, 1 Vrms, 25 ℃ |
| Resistenza equivalente | ≤ 300 Ω | A frequenza di risonanza |
| Perdita dielettrica (tanδ) | ≤ 5% | A 120 Hz, 1 Vrms |
| Materiale del substrato | Ottone | — |

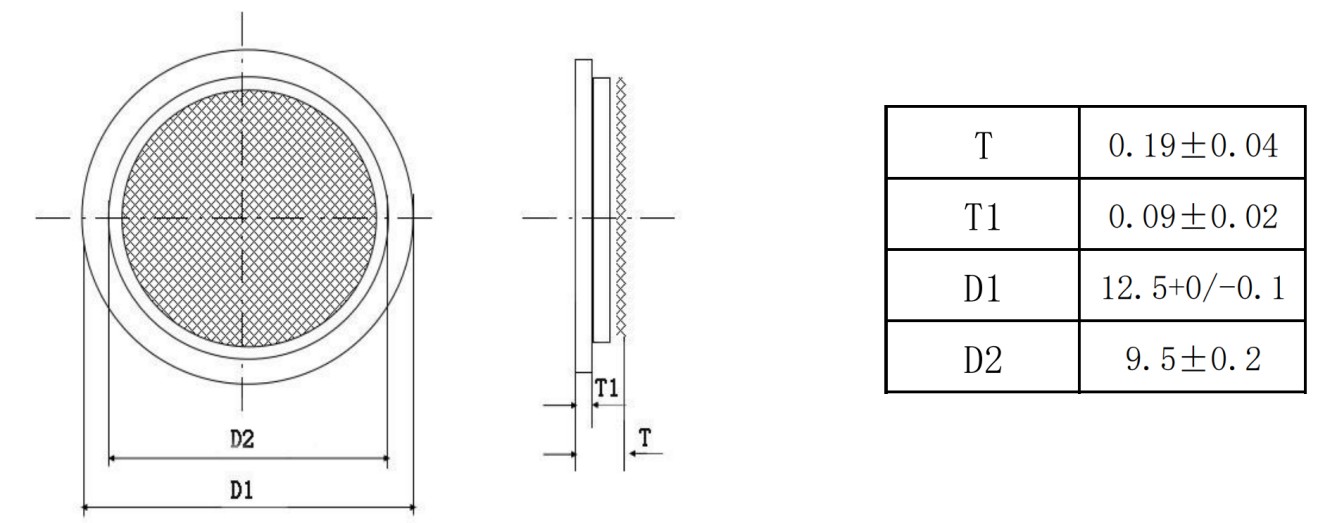

| Diametro disco ceramico (D1) | 12,5+0/-0,1 mm | — |
| Diametro dell'elettrodo attivo (D2) | 9,5 ± 0,2 mm | — |
| Spessore totale (T) | 0,19 ± 0,04 mm | Ceramica + substrato |
| Spessore ceramica (T1) | 0,09 ± 0,02 mm | Strato PZT |
| Temperatura operativa | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +80 ℃ | Non operativo |
| Materiale dell'elettrodo | Argento (standard) | Pasta d'argento cotta |
| Resistenza di isolamento | ≥ 100 MΩ (tipico) | A 100 V CC, 25 ℃ |
I dispositivi domestici intelligenti come videocitofoni, altoparlanti intelligenti e termostati beneficiano dell'area radiante più ampia, che offre un tono più pieno dalle cavità interne compatte tipiche di questi prodotti.
I moduli acustici delle apparecchiature mediche, comprese le pompe per infusione, i monitor dei pazienti e le macchine per la dialisi, si basano sulla stretta tolleranza della frequenza per produrre un tono di avviso coerente in tutte le unità prodotte.
I pannelli di sensori industriali e i terminali HMI possono utilizzare la resistenza equivalente inferiore per ottenere una pressione sonora più elevata dai driver del circuito di controllo a 24 V esistenti senza alterare i componenti dello stadio di azionamento.
L'elettronica interna dell'auto, come i promemoria delle cinture di sicurezza e gli indicatori di carica dei veicoli elettrici, può soddisfare i livelli sonori richiesti da volumi di cavità più piccoli grazie alla maggiore area del diaframma.
Gli elettrodomestici come lavatrici e frigoriferi possono ottenere la stessa resa acustica con una tensione di pilotaggio inferiore, il che può ridurre la distinta base complessiva.
Gli array acustici multi-elemento e i sistemi di notifica sincronizzati beneficiano della stretta diffusione della frequenza, che riduce al minimo i battiti percettibili e l'incoerenza tonale tra le unità adiacenti.
| Requisito | Attributo FT‑12.5T‑7.8A1 |
| Aumento SPL dalla stessa tensione di pilotaggio | Il diametro di 12,5 mm fornisce un'area di trasduzione più ampia, che può aumentare la pressione sonora di diversi decibel rispetto a un elemento da 11,0 mm in una cavità equivalente. |
| Qualità tonale coerente in tutta la produzione | La tolleranza di frequenza del ±10,3% riduce la variazione da unità a unità, supportando i requisiti del marchio per un suono del prodotto uniforme. |
| Boost risonante efficiente | La resistenza equivalente ≤300Ω consente ai circuiti boost LC di ottenere un fattore di moltiplicazione più elevato, estraendo più potenza acustica da un rail a bassa tensione. |
| Migrazione semplice della piattaforma | La capacità di 12.000 pF e la risonanza di 7,8 kHz corrispondono a quelle dell'FT‑11T‑7.8A1, quindi è necessario allargare solo il disegno della zona del PCB per accogliere il diametro di 12,5 mm. |
| Carattere più ricco a bassa frequenza | La ridotta rigidità per unità di area del disco ceramico più grande migliora lo spostamento sub-risonante, contribuendo a un tono percettibilmente più pieno in involucri di piccole dimensioni. |
| Dissipazione del calore in camere stagne | Il substrato in ottone da 12,5 mm fornisce un'interfaccia termica più ampia, contribuendo a stabilizzare la frequenza di risonanza durante il funzionamento continuo. |
L'elemento cicalino piezoelettrico in ceramica da 12,5 mm presenta un carico capacitivo di 12.000 pF con una resistenza in serie di 300 Ω o inferiore alla risonanza. Questa combinazione supporta topologie boost risonanti in cui un induttore è posizionato in parallelo con l'elemento per formare un serbatoio ad alto Q. Poiché la resistenza è inferiore a quella della serie FT‑11T, il fattore Q e il guadagno di tensione ottenibili sono più elevati; tuttavia, aumenta anche la corrente circolante, quindi l'induttore deve essere dimensionato di conseguenza. Gli ingegneri applicativi MEIDI possono fornire progetti di riferimento e raccomandazioni sui componenti per specifici obiettivi acustici e di tensione.
MEIDI Intelligent Technology produce elementi ceramici piezoelettrici da oltre un decennio. La struttura integrata verticalmente dell'azienda a Jiangsu, in Cina, copre la preparazione della polvere ceramica, la fusione del nastro, la serigrafia di elettrodi d'argento, la sinterizzazione ad alta temperatura, la polarizzazione e i test elettrici finali. Un sistema di qualità certificato ISO 9001 e un laboratorio di affidabilità dedicato supportano la coerenza e la tracciabilità di ogni lotto.
L'elemento cicalino piezoelettrico in ceramica da 12,5 mm è prodotto con controlli di processo migliorati per mantenere la stretta tolleranza di frequenza e una bassa resistenza equivalente su tutto il diametro maggiore. Ciascun lotto di produzione viene sottoposto a misurazione della frequenza di risonanza al 100% in un analizzatore di impedenza in aria libera, con le unità che non rientrano nella finestra di 7,8±0,8kHz respinte. La resistenza equivalente viene schermata a ≤300Ω per identificare difetti di copertura dell'elettrodo o polarizzazione incompleta. La capacità viene verificata a 120 Hz e 1 Vrms per confermare il valore nominale di 12.000 pF entro ±30% e la perdita dielettrica viene controllata per garantire che il tanδ rimanga inferiore al 5%. L'ispezione dimensionale riguarda il diametro della ceramica, il diametro dell'elettrodo e lo spessore totale rispetto alle specifiche. Le prove di invecchiamento termico e le valutazioni di saldabilità vengono effettuate a campione. Un codice di lotto inciso sul bordo del substrato fornisce la completa tracciabilità del lotto di pressatura, del profilo di sinterizzazione e della registrazione dei test individuali, conservati per dieci anni.
1. Quale miglioramento in termini di prestazioni posso aspettarmi passando dall'FT‑11T‑7.8A1 all'FT‑12.5T‑7.8A1?
L'area attiva più ampia generalmente aumenta l'uscita acustica per una data tensione di comando e cavità. La resistenza equivalente inferiore consente ai circuiti di boost risonanti di ottenere un fattore di moltiplicazione più elevato. Il miglioramento effettivo dipende dalla configurazione della custodia, del diaframma e dell'azionamento; MEIDI può aiutarti a valutare le prestazioni attese con il tuo specifico progetto meccanico.
2. L'elemento da 12,5 mm necessita di una cavità acustica più grande di un elemento da 11,0 mm?
Una cavità più profonda è solitamente vantaggiosa quando si aumenta il diametro dell'elemento, poiché fornisce un migliore carico alla frequenza di risonanza. Anche il diametro della cavità dovrebbe essere maggiore del disco ceramico per evitare di bloccare la vibrazione radiale. Per progetti estremamente compatti, un'alternativa può essere il collegamento dell'elemento a una sottile piastra metallica che funge da radiatore distribuito.
3. Perché la resistenza equivalente è inferiore rispetto alla serie FT‑11T?
La riduzione deriva dall'area dell'elettrodo più ampia e dallo spessore ottimizzato dello strato PZT per il formato da 12,5 mm. Una resistenza inferiore migliora il fattore qualità dei circuiti boost risonanti ma aumenta anche la corrente circolante nel serbatoio; l'induttore dovrebbe essere dimensionato per gestire questa corrente più elevata.
4. È possibile utilizzare l'FT‑12.5T‑7.8A1 insieme agli elementi FT‑11T in un array multifrequenza?
Sì, ma i diversi diametri richiedono superfici PCB e dimensioni della cavità separate. Quando diverse frequenze di risonanza vengono attivate simultaneamente, possono essere prodotte frequenze di battimento udibili. Per un funzionamento dual‑tone pulito, di solito è meglio pilotare gli elementi in sequenza o selezionare frequenze separate da almeno 3kHz. Se è necessaria la coerenza di fase, nella progettazione della cavità si dovrebbe tenere conto delle diverse impedenze di radiazione.
5. Quali modifiche al layout del PCB sono necessarie per adottare l'FT‑12.5T‑7.8A1?
La zona di rame sotto il disco ceramico deve essere allargata da 11,0 mm a 12,5 mm, mantenendo la stessa larghezza dell'anello anulare per il fissaggio con saldatura o resina epossidica conduttiva. Un foro con distanza centrale, se utilizzato, dovrebbe aumentare da circa 3,0 mm a 4,0 mm. L'area da escludere dal componente sotto l'elemento dovrebbe estendersi fino a un diametro di circa 13,5 mm. I valori dei componenti del circuito di comando possono rimanere gli stessi, ma potrebbe essere necessario rivalutare l'induttore per gestire la corrente circolante più elevata in un progetto potenziato.
Per layout di integrazione PCB, consigli sulla progettazione di cavità per elementi da 12,5 mm, ottimizzazione del circuito boost risonante LC, supporto per la migrazione dalla serie FT‑11T o prezzi a volume, invia le tue richieste tramite il modulo di contatto. Gli ingegneri applicativi MEIDI rispondono generalmente entro un giorno lavorativo con documentazione tecnica, modelli di simulazione e unità di valutazione campione accompagnati da dati di test individuali.
