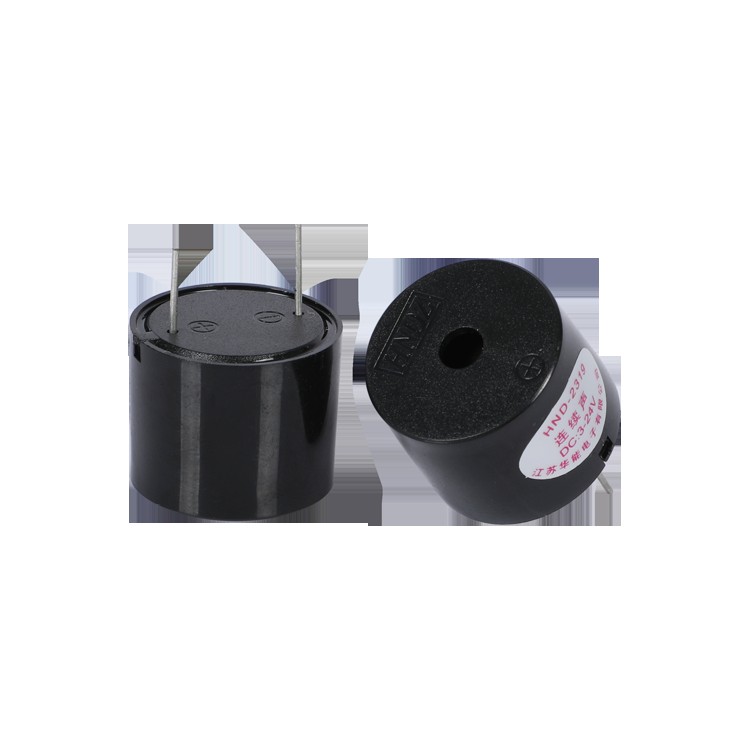

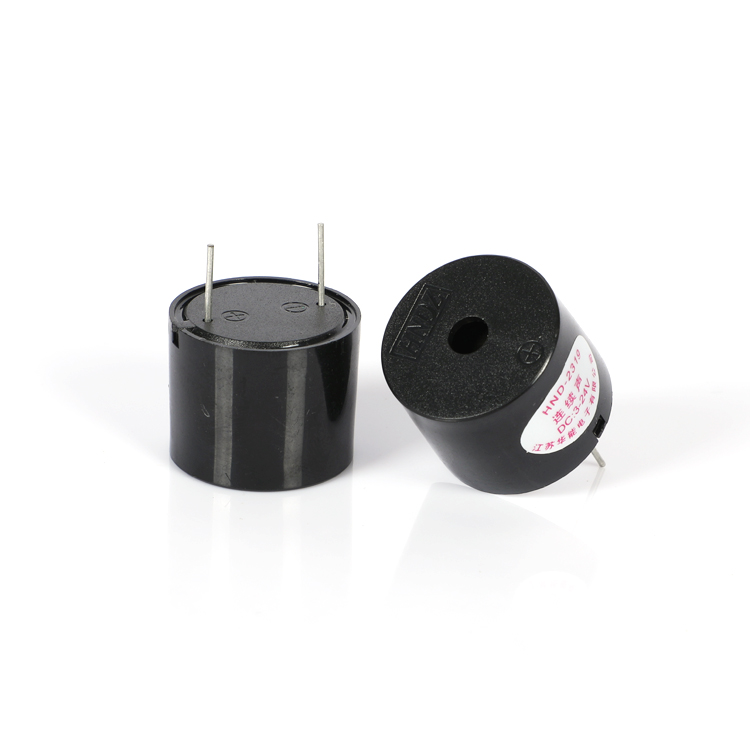

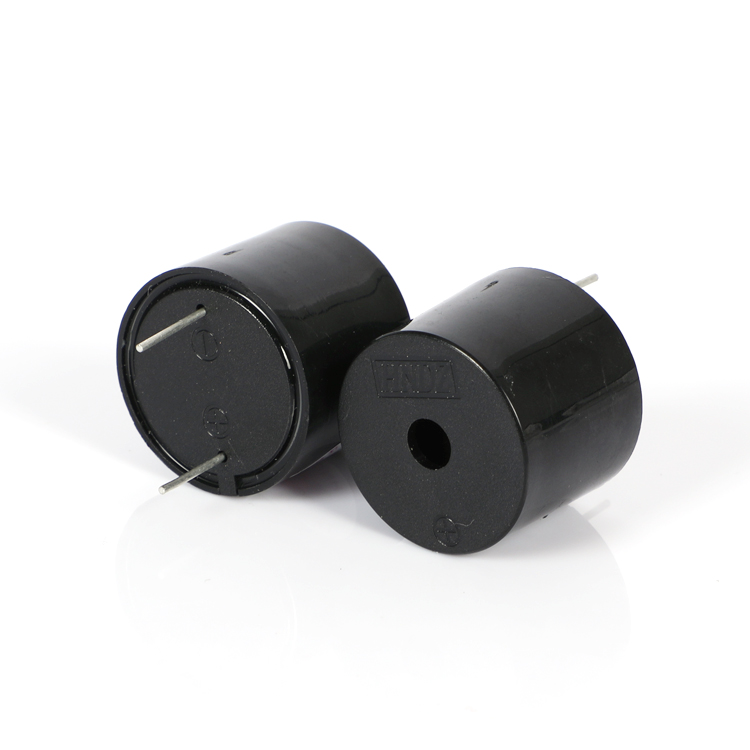

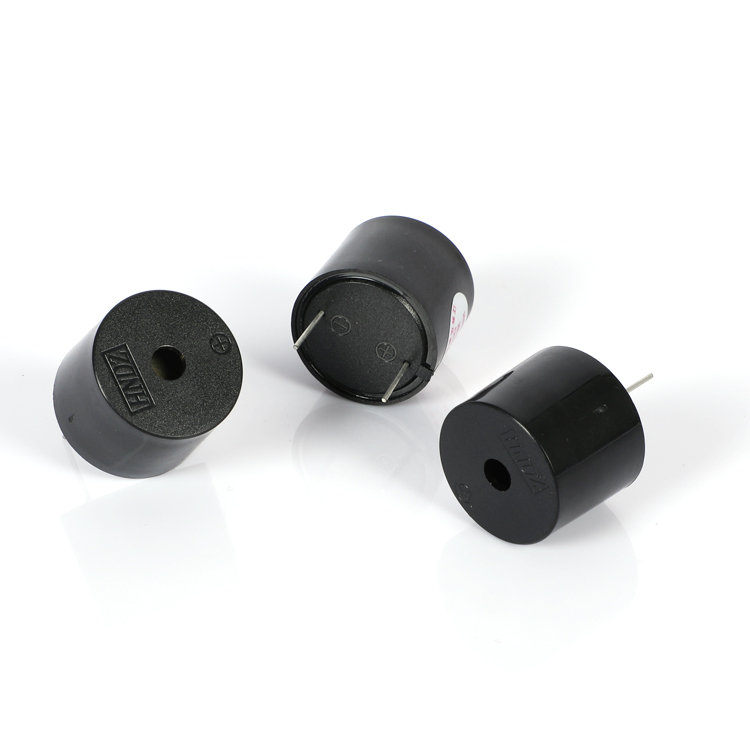

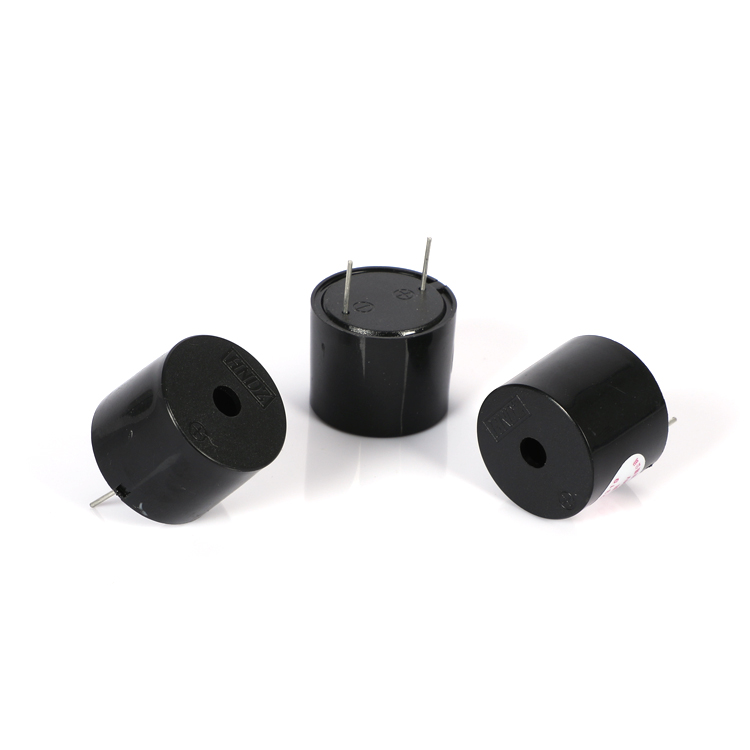

L'HND-2319 è un cicalino piezoelettrico attivo da 23 mm di diametro con un circuito di pilotaggio integrato, alloggiato in un corpo in ABS nero. Il cicalino piezoelettrico attivo 2319 funziona in un intervallo di alimentazione da 3 V a 24 V CC e produce un tono nominale di 3700 Hz alla tensione nominale di 12 V CC. L'alloggiamento da 19 mm più alto, rispetto alle varianti da 16 mm nella stessa classe di diametro, prevede una camera acustica allargata che contribuisce ad a carattere tonale distinto. Il consumo di corrente è specificato a ≤10 mA secondo lo standard Condizione di prova 12 Vp‑p, 3700 Hz. Con una massa di 5 g e un ingombro del foro passante identico rispetto alla serie HND‑2316, questo cicalino è una scelta pratica per i progetti che richiedono un segnale acustico più elevato frequenza di avviso senza alterare il layout del PCB.
Circuito di oscillazione integrato: la tensione CC genera direttamente un tono a 3700 Hz
Intervallo di funzionamento nominale 12 V CC, 3–24 V CC
Uscita audio ≥90 dB a 10 cm sotto 12 Vp‑p, onda quadra 3700 Hz
Consumo di corrente ≤10 mA alla frequenza e alla tensione nominali
Custodia in ABS nero Φ23×19 mm, montaggio con foro passante, 5 g
Il cicalino piezoelettrico attivo H2319 è sintonizzato su una frequenza di risonanza di 3700±500Hz. Questo posiziona il suo output in una banda udibile più alta rispetto all'HND‑2316 da 3000 Hz, rendendolo più adatto ambienti in cui si preferisce un allarme più acuto e penetrante, come gli open space pavimenti industriali o stazioni mediche con rumore di fondo concorrente. Il ±500Hz la banda di tolleranza consente la normale variazione della produzione mantenendo il tono all'interno un intervallo percettivo coerente.
L'altezza dell'alloggiamento da 19 mm crea un volume della cavità interna maggiore rispetto a quello da 16 mm variante. Nella progettazione del cicalino piezoelettrico, il volume della cavità influisce sull'Helmholtz risonanza della massa d'aria racchiusa e può influenzare entrambi i livelli di pressione sonora e modellazione della frequenza. Mentre l'HND‑2319 e l'HND‑2316 condividono gli stessi 23 mm diametro del diaframma, il volume interno aggiuntivo nell'HND‑2319 sposta il caratteristiche di impedenza acustica, che contribuiscono alla sua distinta resa tonale.
Entrambi i modelli condividono la stessa spaziatura dei pin e l'ingombro del PCB, consentendo ai progettisti per valutare frequenze diverse senza cambi di scheda. La massa di 5 g è gestibile per giunti di saldatura standard a foro passante in condizioni di funzionamento normali livelli di vibrazione.
| Parametro | Valore | Condizioni di prova/Note |
| Tipo di prodotto | Cicalino attivo piezoelettrico | — |
| Tensione nominale | 12 VCC | — |
| Tensione operativa | 3–24 VCC | — |
| Frequenza di risonanza | 3700±500 Hz | — |
| Uscita audio a 10 cm | ≥90dB | Onda quadra da 3700 Hz, 12 Vp‑p |
| Consumo corrente | ≤10mA | Onda quadra da 3700 Hz, 12 Vp‑p; l'intestazione del rapporto di prova può elencare un valore di riferimento diverso: vedere Riepilogo del rapporto di prova |
| Temperatura operativa | -20 ℃ ~ +80 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +85 ℃ | Non operativo |
| Dimensioni (diametro × altezza) | Φ23 ± 0,5 × 19 ± 0,3 mm | Solo corpo; tolleranza sul disegno ±0,5 mm se non diversamente specificato |
| Peso | 5 g | — |
| Materiale dell'alloggiamento | ABS nero | — |
| Capacità | 12±40% nF | Valore di riferimento per intestazione di specifica; non verificato per campione |
| Tipo di montaggio | Foro passante | Saldatura ad onda/manuale |
Indicatori di stato dei macchinari industriali in cui un avviso a 3700 Hz taglia il rumore di fondo a bassa frequenza
Apparecchiature di monitoraggio medico che richiedono un allarme acustico distinto separato dai toni del dispositivo a 3000 Hz
Pannelli di allarme di sicurezza e sistemi di controllo accessi con assemblaggio PCB a foro passante
Avvisi sul cruscotto dell'auto (suoneria porta aperta, promemoria fari) utilizzando l'alimentazione a 12 V CC
Gruppi di continuità e unità di distribuzione dell'alimentazione funzionanti su bus CC a 12–24 V
Elettrodomestici e apparecchiature di vendita che beneficiano di un tono di feedback più acuto
Il cicalino piezoelettrico attivo 2319 è assemblato nello stabilimento di produzione MEIDI di Jiangsu, dove la produzione il flusso include stampaggio a iniezione dell'alloggiamento in ABS, incollaggio del diaframma piezoelettrico, assemblaggio PCB con il circuito di comando e la saldatura finale a ultrasuoni o il fissaggio meccanico della custodia. Le stazioni di prova automatizzate misurano quindi il livello di pressione sonora, la frequenza di risonanza e la corrente consumo per ciascuna unità nella condizione specificata di 12 Vp‑p, 3700 Hz.
Ogni lotto di produzione viene campionato per una sequenza di affidabilità di sette elementi: esposizione all'umidità, stoccaggio ad alta temperatura, stoccaggio a bassa temperatura, cicli termici, test di caduta, vibrazioni resistenza e resistenza al calore della saldatura. I parametri del test sono allineati con quelli dell'HND‑2319 Frequenza 3700 Hz e specifiche dell'alloggiamento da 19 mm. Questi test fanno parte della ISO9001 di MEIDI sistema di qualità e sono progettati per verificare la stabilità delle prestazioni in condizioni ambientali sollecitazioni tipicamente incontrate nelle operazioni di spedizione, stoccaggio e utilizzo finale.
È disponibile un rapporto di test con dieci campioni per il modello HND‑2319. Il test è stato condotto con onda quadra 12Vp‑p a 3700Hz. I valori SPL misurati vanno da 99 dB a 105 dB, tutti superiori al minimo ≥ 90 dB. Le letture correnti vanno da 5,00 mA a 5,33 mA, che è inferiore alla specifica ≤10 mA nella tabella dei parametri. Le misurazioni della frequenza rientrano tra 3620Hz e 3780Hz, all'interno del Finestra 3700±500Hz. I controlli dimensionali confermano la conformità Tolleranze di progettazione Φ23×19mm.
Nota: l'intestazione del rapporto di test fa riferimento a un limite di corrente di ≤15 mA, che differisce dal valore ≤10mA indicato nella tabella dei parametri del prodotto. Per il corretto specifica attuale applicabile al tuo ordine, contatta MEIDI con il tuo requisiti. I dati campione illustrano la distribuzione tipica e non lo fanno costituiscono una gamma di prestazioni garantite.
| Campione | pressione sonora (dB) | Corrente (mA) | Frequenza (Hz) | Diametro (mm) | Altezza (mm) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
Conclusione: PASSATO. L'aspetto, la polarità e la direzione del nastro sono conformi alle specifiche.
1. Operare rigorosamente entro l'intervallo 3–24 V CC. Una tensione superiore a questa potrebbe causare danni permanenti al circuito di oscillazione interno.
2. Questo prodotto non è sigillato. Evitare l'ingresso di acqua, residui di flussante o adesivo attraverso la porta audio, che può alterare la risposta in frequenza e ridurre l'uscita.
3. L'esposizione a gas corrosivi o ad elevata umidità può degradare l'elemento piezoelettrico e contatti in ottone nel tempo. Conservare e operare in ambienti controllati.
4. Il livello di pressione sonora dipende dalla tensione di alimentazione e dalla capacità di corrente della sorgente. Verificare che il circuito di comando possa fornire corrente sufficiente sotto carico.
5. Mantenere libera la porta acustica anteriore. Ostruzioni, deflettori o strettezza le coperture montate ridurranno l'SPL e sposteranno la frequenza effettiva.
6. Conservare nella confezione originale essiccata fino al momento dell'assemblaggio per evitare l'umidità assorbimento e ossidazione dei perni.
1. In cosa differisce l'HND-2319 dall'HND-2316 nella gamma MEIDI?
Il cicalino piezoelettrico attivo 2319 è sintonizzato su 3700±500 Hz con un'altezza dell'alloggiamento di 19 mm, mentre l'HND‑2316 funziona a 3000±500Hz con un'altezza di 16 mm. Entrambi condividono lo stesso diametro di 23 mm, classificazione 12 V CC, funzionamento 3–24 V CC portata e ingombro del foro passante. Le differenze principali sono la frequenza fascia e gioco verticale.
2. Qual è il significato della frequenza di risonanza di 3700 Hz?
Il tono 3700Hz occupa una banda udibile più alta di 3000Hz, rendendolo così percettivamente più nitido. Ciò può essere vantaggioso in ambienti rumorosi o applicazioni in cui più cicalini necessitano di una distinta separazione di frequenza. I dati sulla scansione della frequenza possono essere forniti su richiesta.
3. Perché il rapporto di prova mostra una corrente ≤15 mA mentre la tabella dei parametri indica ≤10 mA?
La discrepanza tra l'intestazione del rapporto di prova (≤15 mA) e il prodotto la tabella dei parametri (≤10 mA) rappresenta un'incoerenza nella documentazione. Campione misurato i valori sono costantemente intorno a 5mA. Contattare MEIDI per confermare la correttezza specifiche per il vostro appalto.
4. Quale spazio verticale è richiesto per l'HND-2319?
L'altezza del corpo è 19,0 ± 0,3 mm. Dovrebbe essere previsto spazio aggiuntivo sporgenza del conduttore del foro passante e raccordi di saldatura. Meccanica dettagliata i disegni sono disponibili presso MEIDI.
5. Posso sostituire l'HND-2319 con un'impronta HND-2316 esistente?
SÌ. La spaziatura dei pin e la disposizione dei fori sul PCB sono identiche. L'unico fisico la variazione è l'aumento di 3 mm in altezza. Verifica che il tuo recinto accoglie il profilo più alto prima della sostituzione.
6. Perché il rapporto di prova utilizza un'onda quadra per un cicalino attivo?
L'HND‑2319 è progettato per il funzionamento CC con oscillazione incorporata. L'onda quadra 12Vp‑p è la condizione di caratterizzazione standardizzata utilizzato nel rapporto di prova. I dati sulle prestazioni dell'unità DC sono disponibili separatamente.
Per schede tecniche complete, curve di caratterizzazione di frequenza, corrente chiarimenti sulle specifiche o disegni dell'impronta del PCB per il HND‑2319, contattare MEIDI con i dettagli dell'applicazione. Il supporto tecnico generalmente risponde entro un giorno lavorativo.
