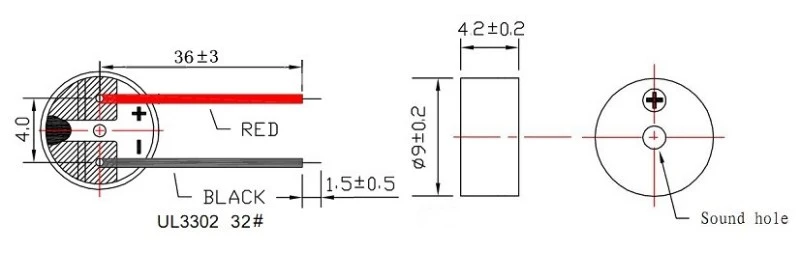

Ingombro a montaggio superficiale di 9 mm × 4,2 mm per gruppi PCB
Frequenza di risonanza 2730Hz per generazione tono con azionamento esterno
Impedenza bobina bassa da 16 Ω per interfaccia GPIO con microcontrollore da 3,3 V
minimo Pressione sonora di 85 dB a 10 cm con funzionamento a 3 Vo-p, 2730 Hz, ciclo di lavoro 50%
Custodia LCP nera con stabilità termica per profili di rifusione senza piombo
Intervallo operativo 2-4Vo-p per livelli di alimentazione logica a 3,3 V

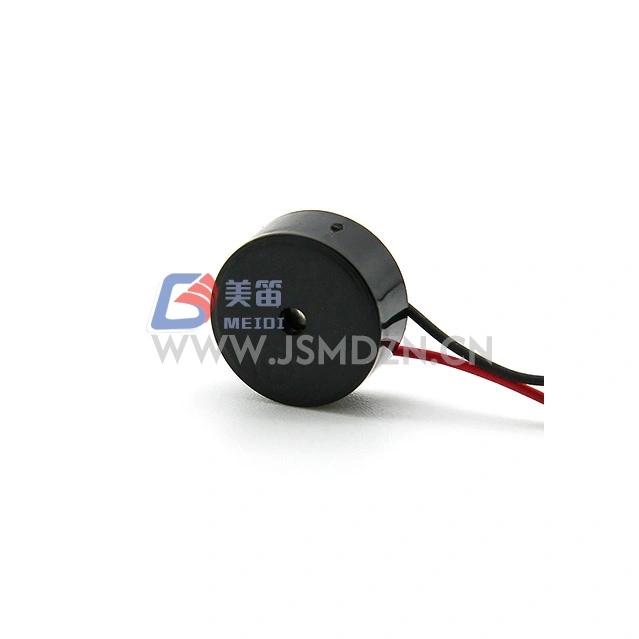

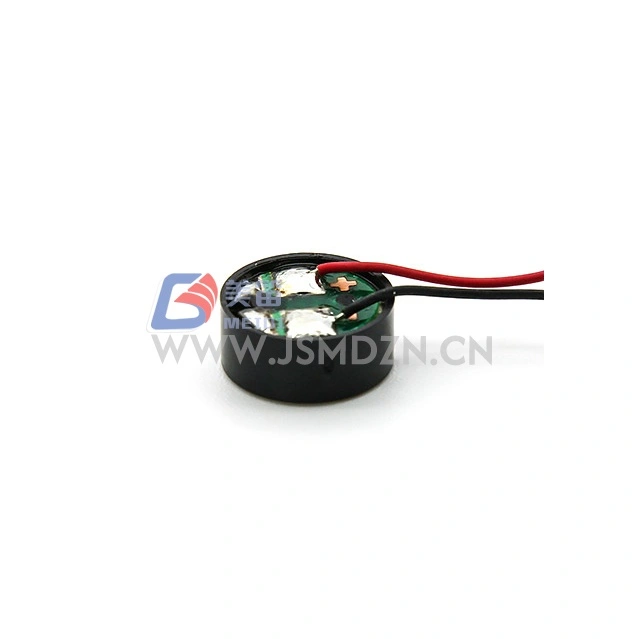

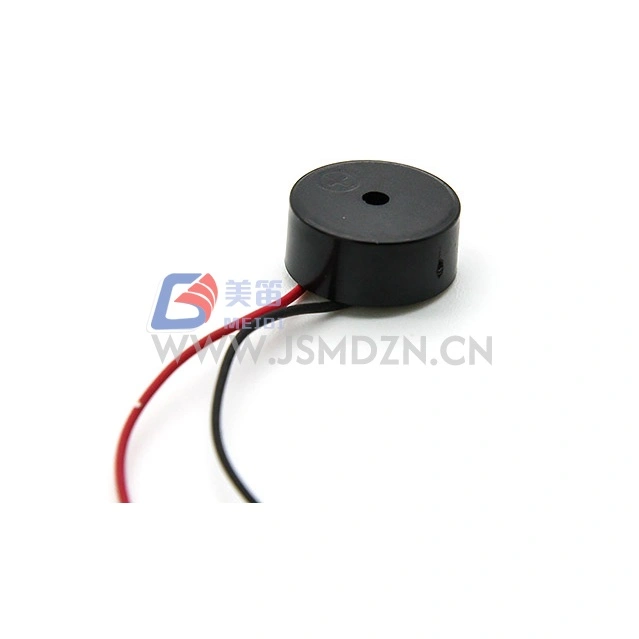

Il cicalino elettromagnetico passivo MEIDI HN-9042W 9x4,2 mm SMD è un cicalino elettromagnetico passivo a montaggio superficiale in un contenitore da 9 mm × 4,2 mm, per sistemi digitali da 3,3 V. La frequenza di risonanza di 2730 Hz fornisce un tono adatto per il feedback dell'utente, l'indicazione di allarme e l'avviso dello stato del sistema nei dispositivi elettronici compatti.
Con una tensione nominale di 3Vo-p e un intervallo operativo di 2-4Vo-p, l'HN-9042W si allinea con le guide logiche standard da 3,3V. La resistenza della bobina da 16 Ω consente la valutazione dell'azionamento da porte del microcontrollore abilitate. L'alloggiamento nero dell'LCP offre mantenimento dimensionale a temperature di riflusso elevate.
Contattare MEIDI per assistenza sui riferimenti incrociati durante la migrazione da prodotti cicalino SMD 3V alternativi.
Design ottimizzato per 3,3 V --- Potenza nominale 3 Vo-p con intervallo 2-4 Vo-p per l'integrazione con alimentatori logici a bassa tensione
Impedenza bobina 16Ω --- bassa resistenza per valutazione con comando GPIO diretto; verificare la corrente nominale della porta per il funzionamento continuo
Frequenza di risonanza 2730 Hz --- l'eccitazione dell'onda quadra esterna alla frequenza nominale produce un'uscita acustica; La tensione CC non genererà suono
Alto SPL in un pacchetto compatto --- Min. 85 dB a 10 cm in condizioni di guida con ciclo di lavoro 3 Vo-p, 2730 Hz, 50%
Materiale dell'alloggiamento LCP --- l'alloggiamento in polimero a cristalli liquidi nero mantiene la stabilità dimensionale in condizioni di riflusso a montaggio superficiale
Costruzione leggera --- circa 1,0 g per unità
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino elettromagnetico passivo | --- |
| Tensione nominale | 3Vo-p | Riferimento di frequenza di risonanza |
| Tensione operativa | 2-4Vo-p | Picco del segnale pilota |
| Corrente nominale | Massimo. 80 mA | A 2730 Hz, servizio 50%, onda quadra 3 Vo-p |

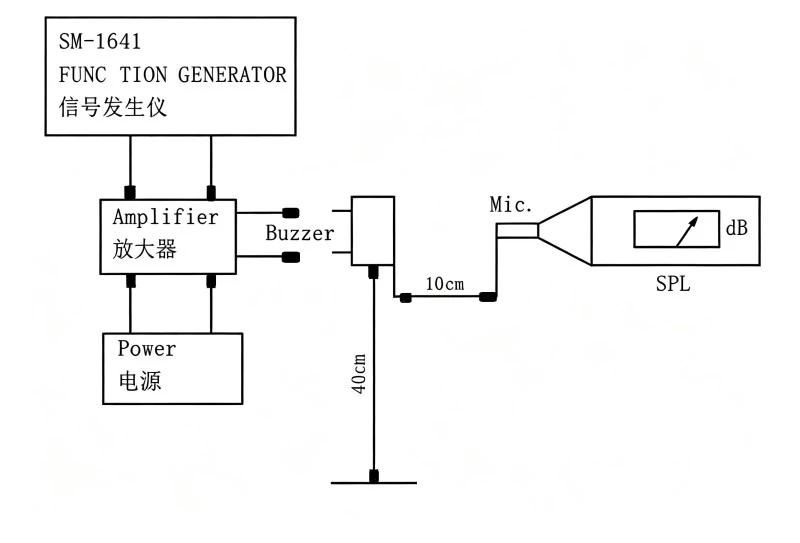

| Livello di pressione sonora | minimo 85dB | A 2730 Hz, servizio 50%, 3 Vo-p, 10 cm |
| Resistenza della bobina | 16±3Ω | --- |

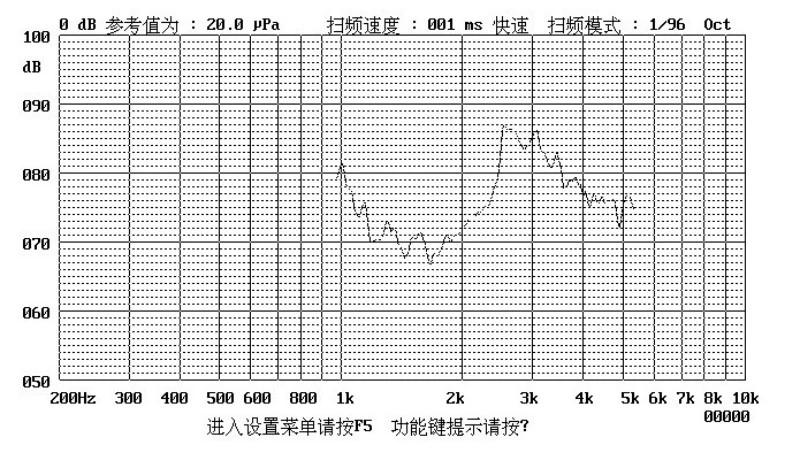

| Frequenza di risonanza | 2730Hz | Alla tensione nominale |
| Temperatura operativa | -20℃~+70℃ | --- |
| Temperatura di conservazione | -30℃~+80℃ | --- |
| Peso netto | ca. 1,0 g | --- |
| Materiale dell'alloggiamento | LCP nero | --- |
| Protezione ambientale | RoHS | --- |
Condizioni di test standard: temperatura 25±3℃, umidità 60±10% umidità relativa, pressione 860-1060 hPa
Nodi sensore IoT alimentati a batteria e moduli wireless che richiedono avvisi acustici compatibili con 3,3 V
Schede di sviluppo integrate e kit di valutazione per la generazione di toni e feedback sull'interazione dell'utente
Moduli di controllo industriale a bassa tensione con schede di espansione I/O da 3,3 V per segnalazione di stato e guasti
Dispositivi di misurazione intelligente e monitoraggio energetico per toni di avviso di manomissione e soglia
Telecomandi di elettronica di consumo e periferiche portatili per suoni di conferma della pressione dei pulsanti
Schede controller per stampanti 3D e interfacce macchine CNC per avvisi di funzionamento completato e condizioni di errore
| Requisito di progettazione | HN-9042W Vantaggio |
| Integrazione del sistema 3,3 V | Classificazione 3Vo-p per guide logiche standard |
| Valutazione diretta dell'unità GPIO | La bobina da 16 Ω consente la prototipazione iniziale senza componenti driver esterni su porte compatibili |
| Compatibilità con il riflusso ad alta temperatura | L'alloggiamento dell'LCP resiste alla deformazione alle temperature di picco della saldatura senza piombo |
| Uscita acustica compatta | minimo SPL da 85 dB da un contenitore da 9 mm × 4,2 mm |
| Flessibilità a bassa tensione | La gamma 2-4Vo-p è compatibile con le curve di scarica della batteria agli ioni di litio e con alimentazioni regolate da 3,3 V |
MEIDI produce l'HN-9042W con processi di controllo qualità tra cui la verifica del materiale in entrata, l'ispezione dimensionale durante il processo e il test elettrico finale in condizioni standard di 25±3℃, 60±10% R.H. e 860-1060hPa. La stabilità dimensionale delle proprietà dei materiali dell'alloggiamento LCP viene verificata prima dell'assemblaggio.
Dopo uno qualsiasi dei seguenti test, il prodotto dovrà soddisfare i criteri di accettazione: nessun difetto o degrado nell'aspetto e nelle proprietà elettriche (eccetto SPL); L'SPL non deve diminuire di oltre 10 dB rispetto all'SPL minimo specificato nella scheda tecnica.
| Articolo di prova | Condizioni di prova |
| Prova di vita | 25±10℃, tensione nominale, onda quadra con frequenza di risonanza di servizio 1/2, 96 ore |
| Prova ad alta temperatura | +80℃ di conservazione per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova a bassa temperatura | Conservazione a -40°C per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova di umidità | +40±3℃, 90%–95% RH, 48 ore, recuperare a temperatura ambiente per 6 ore prima del test |
| Prova di shock termico | 70℃ 2 ore → -20℃ 2 ore (1 ciclo), intervallo 1 ora tra i cicli, totale 10 cicli |
| Prova di caduta | L'imballaggio standard, tutte e 6 le facce e i 3 bordi, cadono da un'altezza di 1,2 m su una spessa tavola di legno |
| Prova di vibrazione | 1000 cicli/min, ampiezza 1,5 mm, 1 ora per asse, 3 assi totali |
Attenzione: evitare che materiali estranei penetrino nel prodotto, inclusi materiali magnetici, materiali solubili in acqua e gas corrosivi, poiché potrebbero influire sulle prestazioni elettriche del prodotto.
1. Qual è la differenza pratica tra i materiali dell'alloggiamento LCP e Noryl per i cicalini SMD?
LCP presenta una temperatura di deflessione del calore più elevata e un assorbimento di umidità inferiore rispetto a Noryl, fornendo una maggiore stabilità dimensionale durante la saldatura a rifusione senza piombo e in ambienti operativi umidi. Per le applicazioni in cui le temperature di picco del riflusso superano i profili standard o dove la sensibilità all'umidità rappresenta un problema, l'alloggiamento LCP offre vantaggi.
2. L'HN-9042W può funzionare con un'alimentazione da 5 V con un resistore in serie?
La tensione nominale è 3Vo-p con un range operativo di 2-4Vo-p. Il funzionamento a 5 Vo-p supera la tensione operativa massima e può provocare un'eccessiva corrente della bobina, surriscaldamento o danni permanenti. Se è disponibile solo un'alimentazione da 5 V, utilizzare un partitore di tensione o un resistore in serie per limitare la tensione della bobina entro il massimo di 4 Vo-p, tenendo conto della resistenza della bobina da 16 Ω e della tensione di saturazione del driver.
3. Come posso verificare se il GPIO del mio microcontrollore può pilotare direttamente questo cicalino?

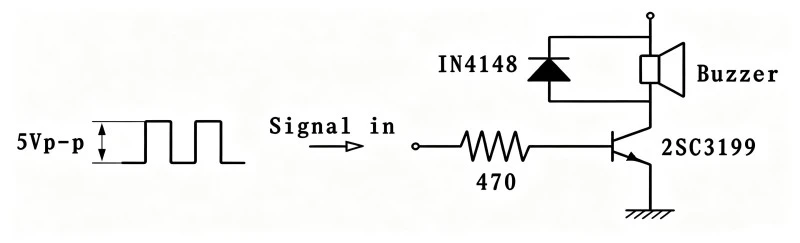

Controlla la scheda tecnica del microcontroller per la corrente massima assoluta per pin GPIO e i limiti di corrente totale della porta. L'HN-9042W assorbe fino a 80 mA a 3 Vo-p. Molti microcontrollori da 3,3 V limitano la corrente GPIO a 8-25 mA per pin. Il superamento di questi limiti rischia di danneggiare la porta o di ridurne la durata. Per i progetti di produzione, l'approccio consigliato è un driver a transistor esterno.
4. Quale variazione del ciclo di lavoro è accettabile mantenendo un SPL accettabile?
La scheda tecnica specifica il ciclo di lavoro del 50% per la misurazione SPL nominale. Piccole deviazioni dal 50% produrranno variazioni minori dell'SPL. Una deviazione significativa verso cicli di lavoro molto bassi o molto elevati riduce la corrente media della bobina e la corrispondente uscita acustica. Per prestazioni costanti, mantenere il ciclo di lavoro del 50% a 2730 Hz.
5. MEIDI offre imballaggi in nastro e bobina per l'assemblaggio automatizzato?
Contatta MEIDI per le opzioni di imballaggio, comprese le specifiche su nastro e bobina, le quantità di bobine e le configurazioni leader/rimorchio per i tuoi requisiti di attrezzatura pick-and-place.
Per schede tecniche, profili di saldatura a rifusione, note applicative sull'unità GPIO o discussioni sulla configurazione OEM, contattare l'ingegneria delle applicazioni MEIDI.
