Pacchetto a montaggio superficiale da 9 mm × 4,5 mm
Frequenza di risonanza 2700Hz con pilotaggio ad onda quadra esterna
Impedenza bobina 16Ω
minimo Pressione sonora di 85 dB quando utilizzato a 3 Vo-p, 2700 Hz, ciclo di lavoro del 50%
Campo operativo 2-4Vo-p
Custodia in Noryl nero

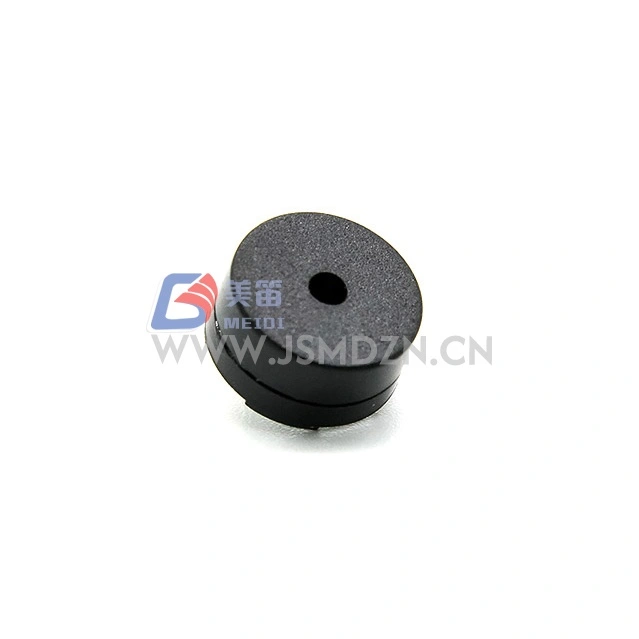

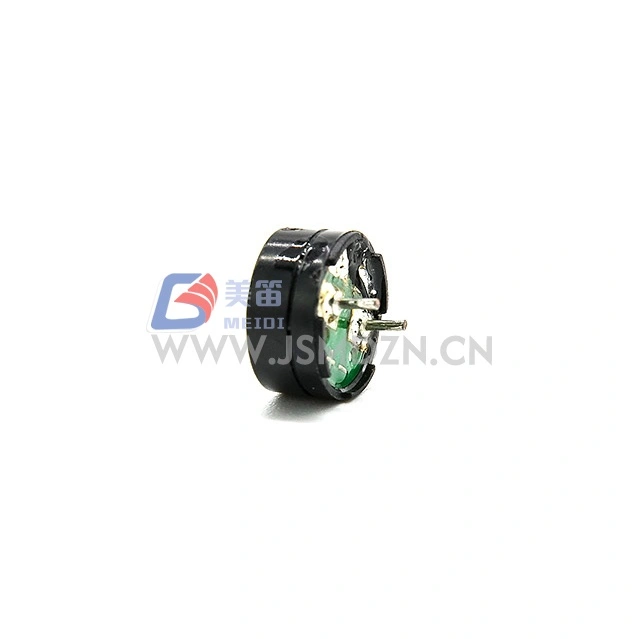

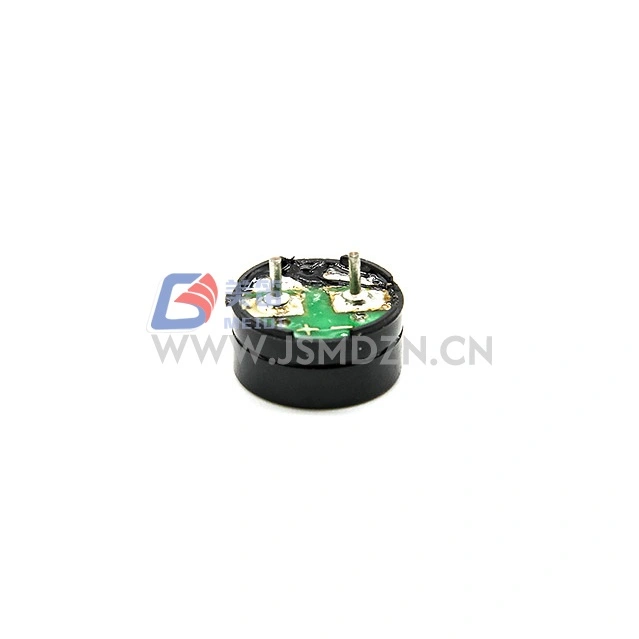

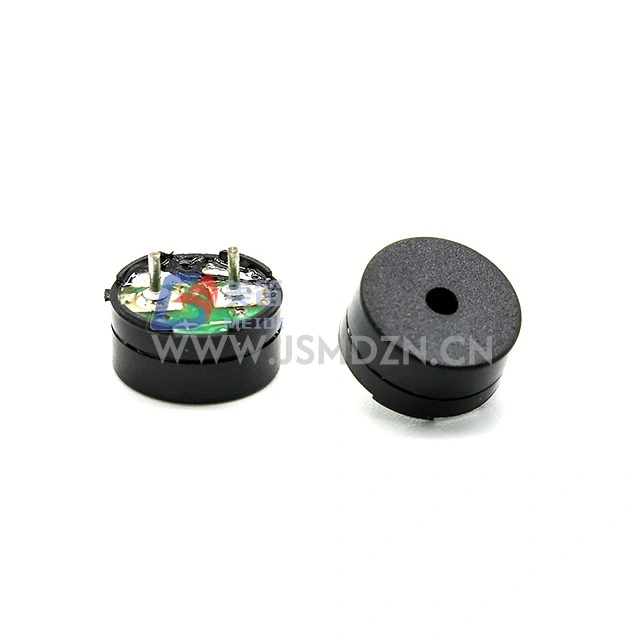

Il cicalino elettromagnetico passivo MEIDI HN-9045F 9x4,5 mm SMD è un cicalino elettromagnetico passivo a montaggio superficiale in un contenitore da 9 mm × 4,5 mm, con un profilo di altezza 4,5 mm all'interno della categoria cicalino SMD da 9 mm. La frequenza di risonanza di 2700 Hz fornisce la generazione di toni per le funzioni di allarme, avviso e notifica nelle apparecchiature elettroniche.
Con una tensione nominale di 3Vo-p e un intervallo operativo di 2-4Vo-p, l'HN-9045F è progettato per applicazioni a bassa tensione. La resistenza della bobina da 16Ω si interfaccia con gli stadi driver comuni nei progetti embedded. L'alloggiamento in Noryl nero fornisce il materiale dell'alloggiamento per ambienti di assemblaggio a montaggio superficiale.
L'HN-9045F occupa un ingombro PCB simile ad altri cicalini SMD di classe 9 mm offrendo al contempo un profilo di altezza 4,5 mm. Contatta MEIDI per campioni meccanici per verificare l'autorizzazione nel tuo assemblaggio.

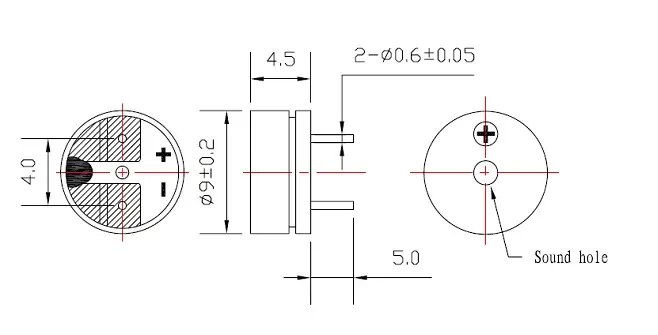

Profilo di altezza 4,5 mm --- pacchetto per montaggio su superficie 9 mm × 4,5 mm
Design elettrico 3V --- Valutazione 3Vo-p con intervallo 2-4Vo-p
Impedenza bobina 16Ω --- bobina a bassa resistenza
Frequenza di risonanza 2700 Hz --- l'eccitazione dell'onda quadra esterna alla frequenza nominale produce un'uscita acustica; La tensione CC non genererà suono
minimo 85 dB SPL --- pressione sonora nominale in condizioni di guida con ciclo di lavoro di 3 Vo-p, 2700 Hz, 50%
Materiale dell'alloggiamento in Noryl --- alloggiamento in termoplastica nera
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino elettromagnetico passivo | — |
| Tensione nominale | 3Vo-p | Riferimento di frequenza di risonanza |
| Tensione operativa | 2–4Vo-p | Picco del segnale pilota |
| Corrente nominale | Massimo. 80 mA | A 2700 Hz, servizio 50%, onda quadra 3 Vo-p |
| Livello di pressione sonora | minimo 85dB | A 2700 Hz, servizio 50%, 3 Vo-p |
| Resistenza della bobina | 16±3Ω | — |
| Frequenza di risonanza | 2700Hz | Alla tensione nominale |
| Temperatura operativa | -20℃~+70℃ | — |
| Temperatura di conservazione | -30℃~+80℃ | — |
| Peso netto | ca. 1,4 g | — |
| Materiale dell'alloggiamento | Noryl nero | — |
| Protezione ambientale | SÌ | — |
Condizioni di test del prodotto: temperatura 5~35℃, umidità 45%~85% R.H., pressione 860~1060hPa
Condizioni di test standard: temperatura 25±3℃, umidità 60±10% R.H., pressione 860~1060 hPa
Schede madri per computer desktop e schede periferiche per codici acustici POST e toni di allarme termico
Controller di gioco e accessori per console per notifiche al giocatore e suoni di avviso del timer
Moduli di controllo degli elettrodomestici per il completamento del ciclo e il feedback acustico sulle condizioni di guasto
Terminali di controllo accessi e rilevazione presenze per conferma lettura tessera e avvisi sullo stato della porta
Strumentazione di laboratorio e apparecchiature analitiche per il completamento del processo e l'indicazione dello stato di errore
Mixer audio e apparecchiature audio professionali per lo stato di disattivazione dell'audio e indicatori di avviso clip
Dopo uno qualsiasi dei seguenti test, il prodotto dovrà soddisfare i criteri di accettazione: nessun difetto o degrado nell'aspetto e nelle proprietà elettriche (eccetto SPL); L'SPL non deve diminuire di oltre 10 dB rispetto all'SPL minimo specificato nella scheda tecnica.
| Articolo di prova | Condizioni di prova |
| Prova di vita | 25±10℃, tensione nominale, onda quadra con frequenza di risonanza di servizio 1/2, 96 ore |
| Prova ad alta temperatura | +80℃ di conservazione per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova a bassa temperatura | Conservazione a -40°C per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova di umidità | +40±3℃, 90%–95% RH, 48 ore, recuperare a temperatura ambiente per 6 ore prima del test |
| Prova di shock termico | 70℃ 2 ore → -20℃ 2 ore (1 ciclo), intervallo 1 ora tra i cicli, totale 10 cicli |
| Prova di caduta | L'imballaggio standard, tutte e 6 le facce e i 3 bordi, cadono da un'altezza di 1,2 m su una spessa tavola di legno |
| Prova di vibrazione | 1000次/分, ampiezza 1,5 mm, 1 ora per asse, 3 assi totali |
Attenzione: evitare che materiali estranei penetrino nel prodotto, inclusi materiali magnetici, materiali solubili in acqua e gas corrosivi, poiché potrebbero influire sulle prestazioni elettriche del prodotto.
1. In che modo l'altezza di 4,5 mm dell'HN-9045F influisce sulle prestazioni acustiche rispetto ai cicalini SMD a profilo inferiore?
L'altezza di 4,5 mm è la dimensione fisica di questo pacchetto. Le prestazioni acustiche sono determinate principalmente dalle condizioni di guida in risonanza. Verifica l'effettiva resa acustica del tuo involucro specifico durante la valutazione del prototipo.
2. Qual è il significato della frequenza di risonanza di 2700 Hz?
La frequenza di risonanza di 2700 Hz è la frequenza specificata per l'uscita SPL massima. Per ottenere il massimo SPL, pilotare il cicalino alla frequenza di risonanza specificata con un'onda quadra del ciclo di lavoro del 50%.
3. È necessario un resistore di limitazione della corrente quando si guida da un'alimentazione regolata?
A 3Vo-p, la bobina da 16Ω assorbe circa 80mA. Verificare che lo stadio driver possa sostenere questa corrente senza superare i valori termici o di corrente. Se si utilizza un GPIO del microcontroller con limitazione di corrente, verificare che la porta possa fornire il livello di pilotaggio necessario o utilizzare un buffer a transistor esterno.
4. Quale segnale di comando è richiesto per l'HN-9045F?
L'HN-9045F è un cicalino elettromagnetico passivo e richiede un segnale esterno ad onda quadra alla frequenza di risonanza (2700Hz) con duty cycle del 50%. La tensione CC non genererà suono.
Per schede tecniche, profili di saldatura a rifusione, note applicative del circuito di comando o discussioni sulla configurazione OEM, contattare l'ingegneria delle applicazioni MEIDI.
