Come funziona un cicalino magnetico passivo e perché è essenziale per i moderni dispositivi elettronici? (Guida 2026)

Un cicalino magnetico passivo è uno dei componenti di segnalazione acustica più versatili utilizzati nell'elettronica moderna. A differenza di un cicalino attivo che trasporta il proprio oscillatore interno, un cicalino passivo magnetico si basa su un segnale di azionamento esterno per produrre il suono. Per ingegneri, acquirenti e progettisti di prodotti, capire come funziona un cicalino magnetico passivo è il primo passo verso la scelta del giusto componente acustico per allarmi, pannelli di controllo, dispositivi intelligenti e apparecchiature industriali. Questa guida tecnica del 2026 spiega il principio di funzionamento, la struttura interna, i criteri di selezione e i parametri reali del prodotto del cicalino passivo magnetico e lo confronta con alternative attive e piezoelettriche in modo da poter scegliere con sicurezza il cicalino passivo magnetico giusto.

1. Che cos'è un cicalino magnetico passivo?

Un cicalino magnetico passivo è un trasduttore acustico elettromagnetico che converte un segnale elettrico in suono udibile. La parola "passivo" significa che il componente non contiene oscillatore incorporato; per vibrare ha bisogno di un segnale esterno ad onda quadra o di corrente alternata. La parola "magnetico" si riferisce al meccanismo a bobina mobile: una bobina, un magnete permanente e un sottile diaframma ferromagnetico. Poiché un cicalino magnetico passivo lascia il tono, l'intonazione e la melodia sotto il controllo del microcontrollore host, offre molta più flessibilità rispetto a un cicalino attivo a tono fisso. In breve, un cicalino magnetico passivo è il cugino "stupido" ma programmabile della famiglia dei cicalini e la programmabilità è il suo più grande punto di forza.

2. Come funziona un cicalino magnetico passivo?

Il principio di funzionamento di un cicalino magnetico passivo si basa sull'elettromagnetismo e sulla vibrazione del diaframma. Il processo avviene in cinque passaggi:

Passaggio 1: applicazione del segnale.Un microcontrollore o un circuito di pilotaggio dedicato invia un'onda quadra (PWM) ai due terminali del cicalino magnetico passivo. Un'onda quadra è preferita rispetto a un'onda sinusoidale perché i suoi bordi taglienti commutano in modo decisivo la corrente della bobina, migliorando l'efficienza e il volume.

Passaggio 2: generazione del campo magnetico.La corrente alternata che scorre attraverso la bobina crea un campo magnetico fluttuante attorno al nucleo.

Passaggio 3: interazione della forza.Questo campo variabile interagisce con il campo statico del magnete permanente, spingendo e tirando il diaframma ferromagnetico verso e lontano dal magnete alla frequenza di comando.

Passo 4 — Vibrazioni e suoni.Il diaframma oscilla rapidamente, spostando le molecole d'aria e producendo onde sonore. Un'onda quadra da 2,4 kHz produce un tono da 2,4 kHz; la frequenza del suono è determinata interamente dal segnale esterno. Questo è il motivo per cui un cicalino magnetico passivo può riprodurre qualsiasi tono programmato.

Passaggio 5: accordatura della risonanza.Guidare il cicalino magnetico passivo vicino alla sua frequenza di risonanza meccanica massimizza il livello di pressione sonora (SPL) e l'efficienza. La maggior parte delle unità risuonano tra 2,0 kHz e 2,7 kHz. Anche la cavità dell'involucro influisce sulla risonanza, quindi le prestazioni del banco possono cambiare una volta montato il cicalino in un alloggiamento chiuso.

Questa natura "stupida", completamente controllata dal circuito esterno, è esattamente ciò che definisce passivo il cicalino passivo magnetico, ed è per questo che un modello può svolgere molte funzioni sonore.

3. Componenti principali di un cicalino magnetico passivo

Ogni cicalino passivo magnetico condivide quattro parti principali:

Bobina.Un rame che avvolge una bobina. Quando la corrente la attraversa, la bobina diventa un elettromagnete. La resistenza della bobina (DCR) misura tipicamente 16Ω, 42Ω o 140Ω, che governa il calcolo della corrente di comando.

Magnete permanente.Fornisce il campo magnetico di base costante contro cui agisce il campo della bobina per spostare il diaframma.

Diaframma.Una piastra ferromagnetica sottile e flessibile, spesso una lega di nichel-ferro, posizionata appena sopra il magnete. È la parte che vibra fisicamente per produrre il suono.

Alloggiamento.Una custodia in plastica o metallo che protegge le parti interne, modella l'emissione acustica e definisce l'impronta del PCB. Le dimensioni comuni vanno da Φ12×8,5 mm a 12,0×9,0 mm, con opzioni a basso profilo per dispositivi sottili. Queste quattro parti definiscono ogni cicalino passivo magnetico sul mercato.

4. Cicalini attivi e passivi: qual è la differenza?

La differenza tra cicalini attivi e passivi è se la fonte di oscillazione risiede all'interno del componente o all'interno del firmware. Sulle schede tecniche potresti anche vedere i terminitrasduttore(unità esterna) eindicatore(unità interna).

Un buzzer attivo integra un oscillatore interno. Applica l'alimentazione CC entro l'intervallo nominale e emette un segnale acustico da solo con un tono fisso: senza codice, senza parti aggiuntive. Un cicalino magnetico passivo, al contrario, contiene solo la bobina e il diaframma. L'MCU o un circuito integrato del driver devono generare la forma d'onda. Per un cicalino magnetico passivo, il compromesso è semplice: attivo offre l'integrazione più rapida e zero firmware; passivo ti offre controllo dell'intonazione, melodie e allarmi bitonali da un unico trasduttore a basso costo.

5. Cicalino magnetico e piezoelettrico: un confronto tra le specifiche

Sia i cicalini magnetici che quelli piezoelettrici producono suono, ma lo fanno in modo diverso. Un cicalino magnetico passivo muove una bobina e un magnete; un cicalino piezoelettrico flette un disco ceramico. I compromessi pratici sono importanti per la selezione dei componenti.

Per contesto, leader globali come Murata e TDK stabiliscono molti dei parametri di riferimento nei componenti piezoelettrici ed elettroacustici; un cicalino magnetico passivo rimane la scelta preferita laddove sono richiesti bassa tensione e un tono più pieno. Quando sia il budget che il tono contano, un cicalino magnetico passivo spesso vince sul piezo per i progetti a bassa tensione.

6. Parametri tecnici chiave da controllare

Quando si valuta un cicalino magnetico passivo, leggere la scheda tecnica rispetto a questi parametri:

Livello di pressione sonora (SPL).Sonorità in dB misurata a 10 cm. I siti industriali potrebbero necessitare di 85 dB o più; assicurarsi che l'SPL superi il rumore ambientale di almeno 10 dB.

Tensione di funzionamento (Vp-p).L'ampiezza picco-picco dell'onda quadra consigliata (ad esempio, 3 Vp-p, 5 Vp-p, 12 V), non una tensione di alimentazione CC. Questa è l'ampiezza che il tuo conducente deve fornire.

Frequenza di risonanza.Guida vicino a questa frequenza per ottenere la massima potenza ed efficienza. Il funzionamento fuori risonanza spreca energia e abbassa l'SPL.

Resistenza della bobina (DCR) e corrente.Una bobina da 42Ω a 5 Vp-p assorbe circa 40 mA; dimensionare di conseguenza il transistor di pilotaggio utilizzando la legge di Ohm (I = V / R).

Protezione con diodo flyback.Poiché un cicalino magnetico passivo è un carico induttivo, lo spegnimento del driver crea un picco di tensione back-EMF. Un diodo a ruota libera (flyback) posizionato sulla bobina protegge il MOSFET di commutazione o il BJT da eventuali danni.

Tipo di terminale.SMD per linee pick-and-place automatizzate o through-hole (THT) per schede manuali e modulari.

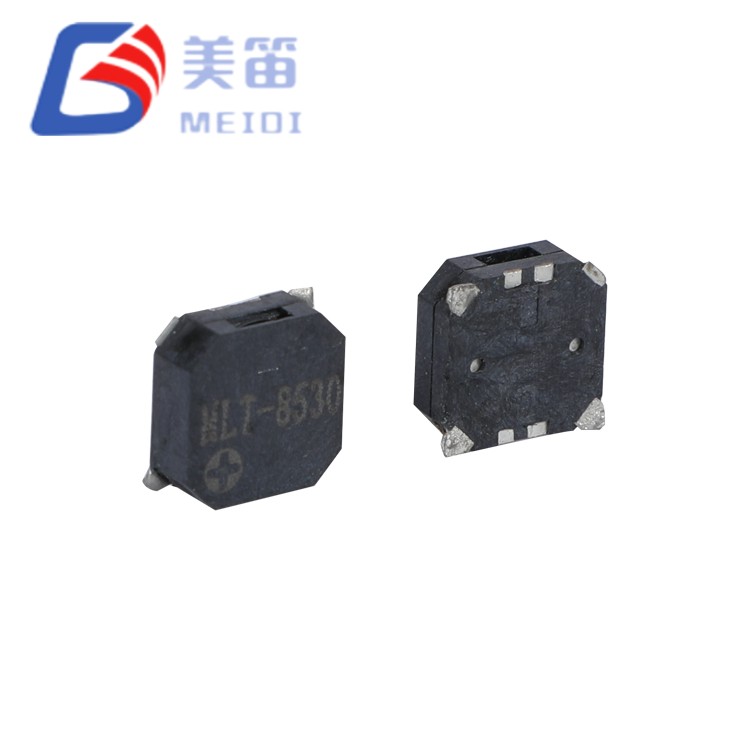

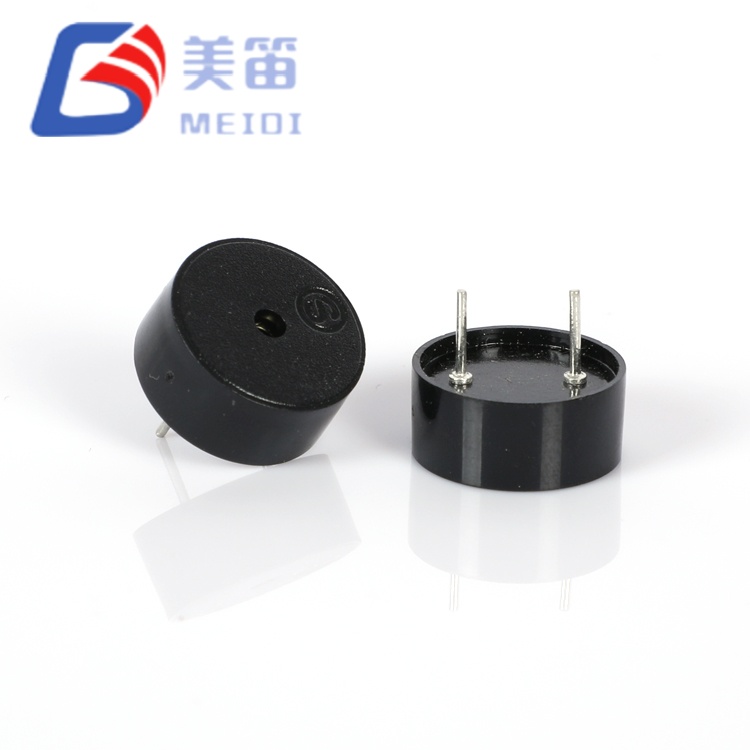

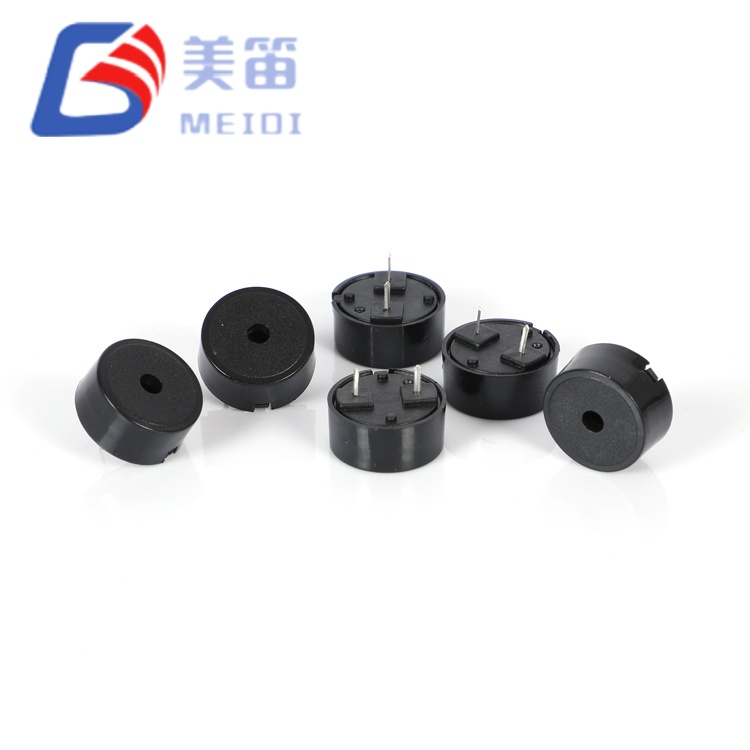

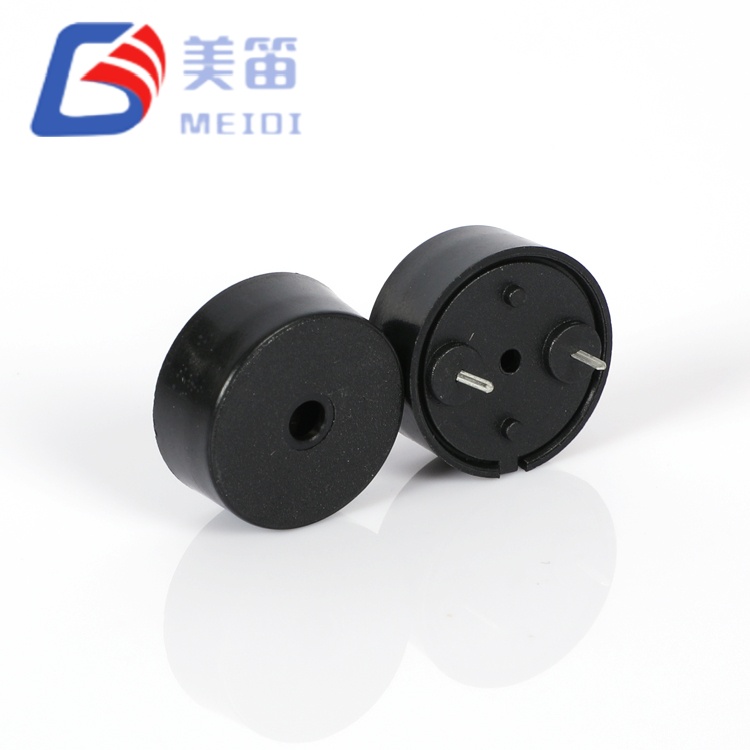

7. Modelli di cicalino magnetico passivo MEIDI (parametri reali)

Per rendere concreta la teoria, ecco alcuni modelli rappresentativi di cicalino magnetico passivo dal catalogo MEIDI, con la tensione nominale effettiva, la frequenza di risonanza, l'SPL e la resistenza della bobina utilizzati nella produzione. La resistenza della bobina di 16Ω / 42Ω / 140Ω corrisponde alle tipiche famiglie di azionamenti da 3 V / 5 V / 12 V.

Tutti i modelli elencati sono cicalini passivi elettromagnetici (magnetici) prodotti secondo i sistemi ISO 9001/ISO 14001 e conformi a RoHS, REACH e CE. Le caratteristiche elettriche complete, i disegni di assieme e le curve SPL sono disponibili su ciascuna pagina del prodotto e nella scheda tecnica scaricabile. Vedi ilcatalogo cicalino magnetico passivoper la gamma completa.

8. Perché scegliere un cicalino magnetico passivo?

Un cicalino magnetico passivo offre numerosi vantaggi che lo rendono una scelta predefinita per molti progetti:

• Flessibilità di frequenza.Cambia il segnale di guida e un modello svolge molte funzioni: allarmi, conferme e persino semplici melodie.
• Efficacia in termini di costi.Un singolo trasduttore economico controllato da un MCU esistente batte diversi cicalini attivi a tono fisso.
• Dimensioni compatte.Pacchetti come Φ12×8,5 mm si adattano a dispositivi portatili e indossabili con vincoli di spazio.
• Funzionamento a bassa tensione.Funziona da 3 V, ideale per prodotti alimentati a batteria.
• Lunga vita.Nessun oscillatore interno che fallisce; la semplice costruzione meccanica offre una forte affidabilità a lungo termine.

Ecco perché un cicalino magnetico passivo è adatto sia ai prodotti di consumo che a quelli industriali.

9. Dove vengono utilizzati i cicalini magnetici passivi

Il buzzer magnetico passivo appare ovunque si debba sentire un dispositivo. Le applicazioni tipiche includono:

• Sistemi di allarme e sicurezza (antintrusione, incendio, rilevazione gas)
• Elettronica automobilistica (promemoria cintura di sicurezza, avviso porta socchiusa, sensore di parcheggio)
• Elettronica di consumo (telefoni, tablet, dispositivi indossabili, elettrodomestici)
• Dispositivi medici (monitor paziente, pompe per infusione, apparecchiature diagnostiche)
• Pannelli di controllo industriali e apparecchiature di automazione
• Nodi IoT e smart home (bip di stato, toni di associazione, avvisi di manutenzione)

In ogni caso, il cicalino magnetico passivo fornisce un feedback acustico affidabile e a basso costo che funziona anche in ambienti luminosi o rumorosi dove gli indicatori visivi falliscono. Un cicalino magnetico passivo risolve questo problema con un suono semplice ed economico.

10. Come selezionare il cicalino passivo magnetico giusto

Utilizza questa lista di controllo per abbinare un cicalino magnetico passivo al tuo prodotto:

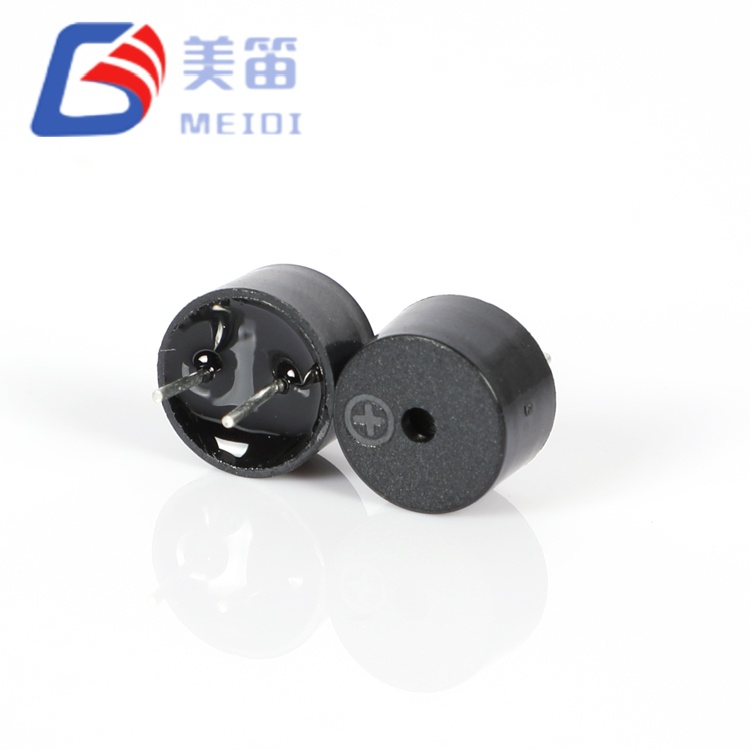

Come esempio pratico, il modello compatto 9×5,5 mm HNB-09A05 di MEIDI funziona a 5 V CC, fornisce 82 dB a 10 cm in un ingombro SMD ridotto, ideale per progetti portatili e indossabili con vincoli di spazio. Per un'opzione da 12,0×9,0 mm 5 V, HN-12062.4KHZ risuona vicino a 2,4 kHz a ≥85 dB con una bobina da 42Ω. Vedi ilPagina modello 9,5×5,5 mm, ILelenco completo dei modelli, Ocontatta il nostro teamper i campioni.

11. Problemi comuni e soluzioni

Troppo tranquillo.Per un cicalino magnetico passivo, solitamente la tensione o la corrente di comando sono troppo basse oppure la frequenza è fuori risonanza. Guidare alla Vp-p nominale vicino alla risonanza.

Nessun suono.Controllare la polarità, verificare che l'MCU stia effettivamente emettendo un'onda quadra e verificare che il transistor del driver stia commutando.

Tono distorto.Aggiungere il diodo flyback e verificare che il driver possa fornire la corrente alla bobina senza cedimenti.

Cicalino bloccato.Assicurarsi che la custodia non copra la porta audio; la dimensione della cavità influisce sulla risonanza e può silenziare l'uscita.

12. Come MEIDI supporta il tuo approvvigionamento di buzzer

Con 15 anni di esperienza nell'esportazione, MEIDI (Jiangsu Huaneng Electronics) fornisce modelli di cicalino passivo magnetico in contenitori SMD e through-hole, dalle famiglie di azionamenti da 3 V a 12 V, con SPL fino a 100 dB. Tutti i prodotti sono fabbricati secondo i sistemi ISO 9001 e ISO 14001 e sono conformi ai requisiti RoHS, REACH e CE. Esplora per interocatalogo cicalino magnetico passivoOcontatta il nostro teamper campioni e specifiche personalizzate.

13. Domande frequenti

Come posso pilotare un cicalino magnetico passivo da un MCU?

Utilizzare un timer/pin PWM per emettere un'onda quadra alla frequenza desiderata, quindi commutare la bobina attraverso un transistor o MOSFET. La maggior parte dei pin GPIO dell'MCU non è in grado di generare i 30–100 mA necessari a un cicalino passivo magnetico, quindi è necessario uno stadio driver.

Un cicalino magnetico passivo può riprodurre una melodia?

SÌ. Poiché il tono viene impostato dal segnale esterno, è possibile sequenziare frequenze diverse per creare melodie, allarmi bitonali o segnali acustici di conferma distinti da un unico cicalino magnetico passivo.

Magnetico o piezoelettrico: quale dovrei scegliere?

Scegli un cicalino magnetico passivo per sistemi a bassa tensione, tono più ricco e ambienti rumorosi. Scegli il piezoelettrico quando contano di più la potenza ultrabassa e il profilo sottile.

Perché il mio cicalino magnetico passivo è silenzioso?

Le cause più comuni sono una corrente di pilotaggio insufficiente, una frequenza fuori risonanza o una porta audio bloccata. Guidare alla Vp-p nominale vicino alla frequenza di risonanza e mantenere la porta libera.

Quali certificazioni deve avere un cicalino di qualità?

Cerca i sistemi di produzione ISO 9001 e ISO 14001, oltre alla conformità RoHS, REACH e CE. Ciò conferma la sicurezza dei materiali e la qualità della produzione costante per i mercati di esportazione.

Conclusione

Un cicalino magnetico passivo è un componente acustico semplice, affidabile e altamente flessibile. Comprendendo come funziona (bobina, magnete e diaframma azionati da un'onda quadra esterna) e controllando parametri reali come tensione nominale, frequenza di risonanza, SPL e resistenza della bobina, è possibile selezionare il modello giusto, progettare un circuito di azionamento sicuro con un'adeguata protezione del diodo flyback e fornire un feedback sonoro chiaro in qualsiasi prodotto. Sfoglia ilGamma di buzzer passivi magnetici MEIDIOcontattare il nostro teamper supporto tecnico e campioni.
