Contenitore con foro passante da 9 × 5 mm per il montaggio diretto su PCB
Frequenza di risonanza 2700 Hz per uscita tonale con azionamento a onda quadra esterno
Impedenza della bobina da 16 Ω per circuiti driver di classe 3 V
minimo Pressione sonora 85 dB a 10 cm sotto 3 Vo‑p, 2700 Hz, ciclo di lavoro 50%
Intervallo di tensione operativa 3–7Vo‑p
Custodia nera in PPO classificata per funzionamento da -20 ℃ a +70 ℃

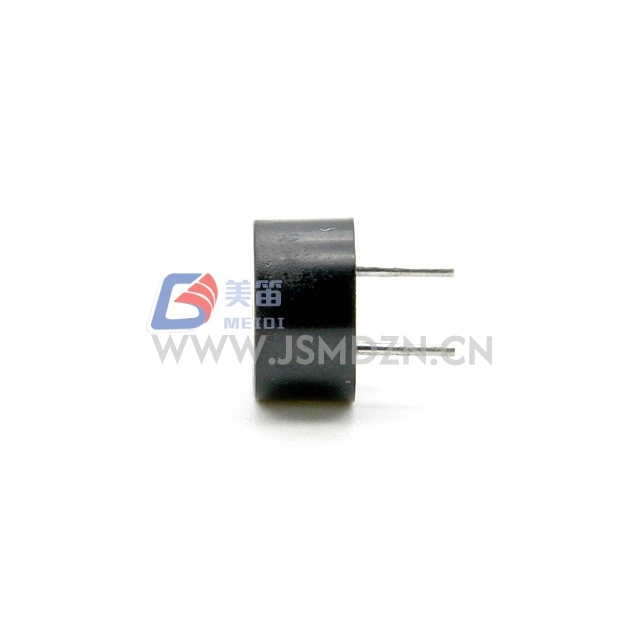

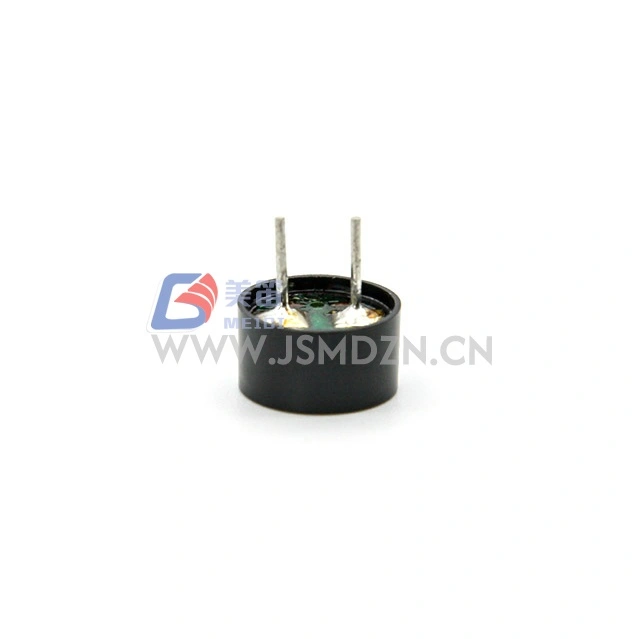

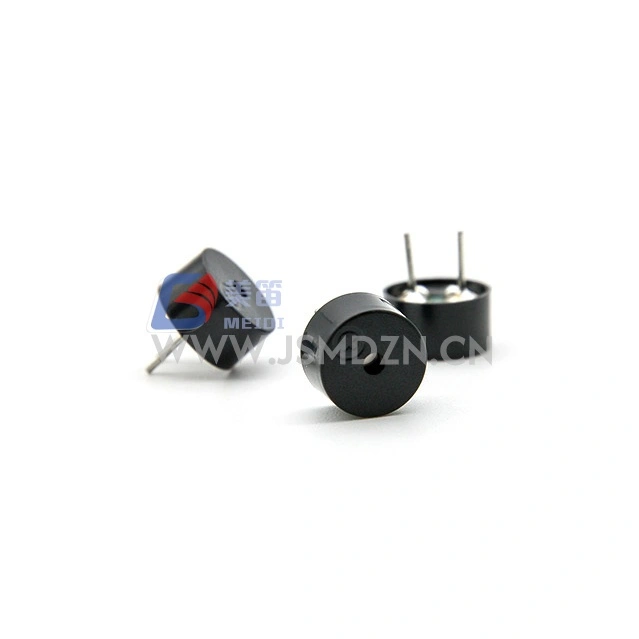

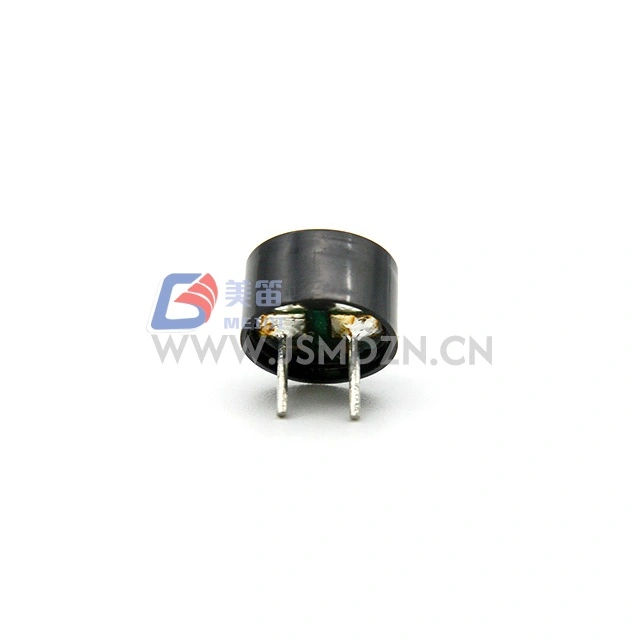

Il cicalino passivo elettromagnetico a foro passante MEIDI HN‑9050 da 9x5 mm è un cicalino passivo elettromagnetico a foro passante che richiede un'onda quadra esterna o un segnale di comando PWM per generare il suono. Con una tensione nominale di 3 Vo‑p e un intervallo operativo di 3–7 Vo‑p, è compatibile con stadi driver con logica e buffer da 3 V comunemente utilizzati nelle apparecchiature industriali. La bobina da 16 Ω e la frequenza di risonanza di 2700 Hz forniscono un riferimento acustico definito per i progetti di allarme e feedback di stato. In quanto dispositivo passivo, l'HN‑9050 consente il controllo della frequenza e del tono attraverso il segnale di pilotaggio esterno, supportando una generazione sonora flessibile in varie applicazioni.
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino elettromagnetico passivo | — |
| Tensione nominale | 3Vo‑p | Riferimento di frequenza di risonanza |
| Tensione operativa | 3–7Vo‑p | Picco del segnale pilota |
| Corrente nominale | Massimo. 80 mA | A 2700 Hz, servizio 50%, onda quadra 3 Vo‑p |

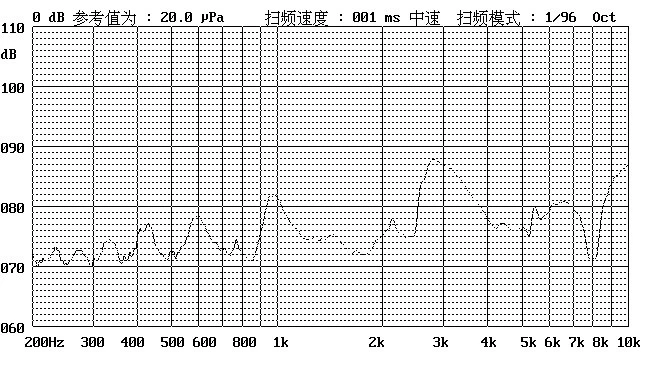

| Livello di pressione sonora | minimo 85dB | A 2700 Hz, servizio 50%, 3 Vo‑p, 10 cm |
| Resistenza della bobina | 16±4Ω | A 25 ℃, CC |
| Frequenza di risonanza | 2700Hz | Alla tensione nominale |
| Temperatura operativa | -20℃~+70℃ | — |
| Temperatura di conservazione | -30℃~+80℃ | — |
| Peso netto | ca. 1,5 g | — |
| Materiale dell'alloggiamento | PPO nero | — |
| Protezione ambientale | RoHS | — |
Condizioni di test standard: temperatura 25±3℃, umidità 60±10% umidità relativa, pressione 860–1060 hPa
Gruppi PCB a foro passante in unità di controllo industriali per avvisi di stato e guasti
Moduli di allarme e sicurezza pilotati da sorgenti esterne ad onda quadra
Apparecchi domestici e commerciali con layout PCB convenzionali
Attrezzature per ufficio e distributori automatici per segnali acustici temporizzati
Dispositivi di misurazione e strumentazione che richiedono feedback tonale
Infrastruttura di comunicazione per manutenzione e indicazione di allarme
| Requisito di progettazione | Vantaggio dell'HN‑9050 |
| Uscita acustica nel formato a foro passante | minimo 85 dB SPL in un pacchetto 9 × 5 mm |
| Compatibilità del sistema 3V | Potenza nominale 3Vo‑p con intervallo operativo 3–7Vo‑p |
| Assemblaggio manuale e automatizzato | Cavi a foro passante per saldatura manuale e ad onda |
| Tolleranza alla variazione della fornitura | Tensione operativa massima 7Vo‑p |
| Stabilità termica | Alloggiamento in PPO da -20℃ a +70℃ |
MEIDI produce l'HN‑9050 secondo processi di produzione controllati, tra cui l'ispezione dei materiali in entrata, la verifica della resistenza della bobina e i test acustici per lotto di produzione. Ogni lotto è sottoposto a test di affidabilità che coprono durata, alta/bassa temperatura, umidità, shock termico, caduta e vibrazione. Dopo uno qualsiasi di questi test, il prodotto deve soddisfare i criteri di accettazione senza alcun degrado funzionale oltre la tolleranza di pressione sonora specificata.
| Articolo di prova | Condizioni di prova |
| Prova di vita | 25±10℃, tensione nominale, onda quadra con frequenza di risonanza di servizio 1/2, 96 ore |
| Prova ad alta temperatura | +80℃ di conservazione per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova a bassa temperatura | Conservazione a ‑40°C per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova di umidità | +40±3℃, 90%–95% RH, 48 ore, recuperare a temperatura ambiente per 6 ore prima del test |
| Prova di shock termico | 70℃ 2 ore → -20℃ 2 ore (1 ciclo), intervallo 1 ora tra i cicli, totale 10 cicli |
| Prova di caduta | L'imballaggio standard, tutte e 6 le facce e i 3 bordi, cadono da un'altezza di 1,2 m su una spessa tavola di legno |
| Prova di vibrazione | 1000 cicli/min, ampiezza 1,5 mm, 1 ora per asse, 3 assi totali |
Attenzione: evitare che materiali estranei penetrino nel prodotto, inclusi materiali magnetici, materiali solubili in acqua e gas corrosivi, poiché potrebbero influire sulle prestazioni elettriche.
1. Quale segnale di comando è richiesto per l'HN‑9050?

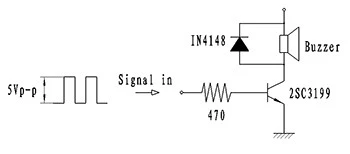

L'HN‑9050 è un cicalino passivo e richiede un segnale PWM o un'onda quadra esterna. Un'onda quadra da 2700 Hz, ciclo di lavoro del 50% a 3 Vo‑p produce il valore nominale min. Uscita 85 dB a 10 cm. Contattare MEIDI per le note applicative del circuito di comando.
2. Questo cicalino può funzionare con tensioni diverse da 3Vo‑p?
SÌ. L'intervallo della tensione operativa è 3–7 Vo‑p. Scale di pressione sonora con tensione di pilotaggio; l'SPL nominale è specificato a 3 Vo‑p. Per tensioni fuori da questo range contattare MEIDI per verifica.
3. In che modo la resistenza della bobina da 16Ω influisce sulla progettazione del driver?
La bobina da 16 Ω assorbe un massimo di 80 mA a 3 Vo‑p. Verifica che lo stadio driver possa generare questa corrente con una tensione di saturazione e una dissipazione del calore adeguate.
4. Quali metodi di saldatura sono compatibili con l'alloggiamento PPO?
I cavi a foro passante supportano la saldatura manuale standard e la saldatura a onda. Evitare un'esposizione termica prolungata oltre la temperatura nominale dell'alloggiamento. Contattare MEIDI per i profili di saldatura consigliati.
5. Il piedino dell'HN‑9050 è compatibile con altri cicalini a foro passante da 9 mm?

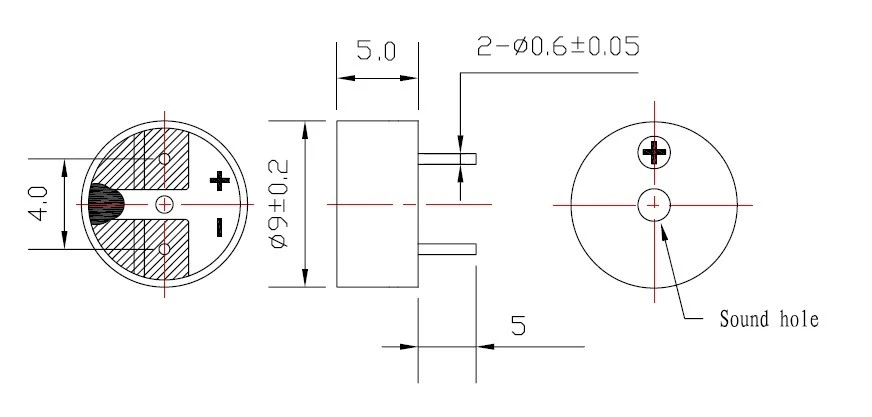

Contatta MEIDI per il disegno meccanico e lo schema dei fori consigliato per verificare la compatibilità dell'ingombro con il tuo PCB.
Per schede tecniche, note sui circuiti di azionamento, rapporti sui test di affidabilità o personalizzazione OEM dell'HN‑9050, contattare MEIDI. Il nostro team supporta le unità di valutazione e l'ingegneria applicativa per l'integrazione del cicalino a foro passante.
