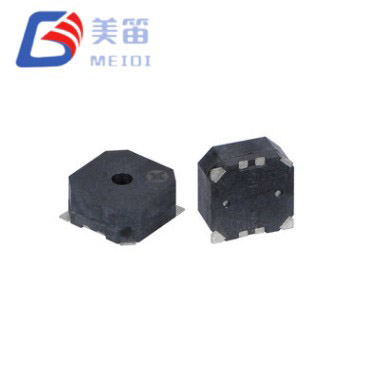

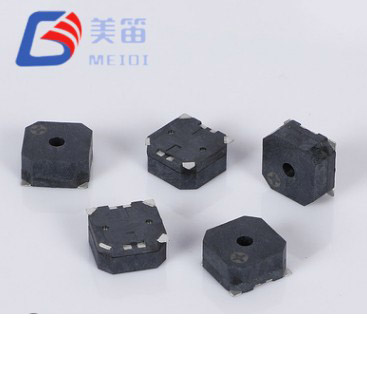

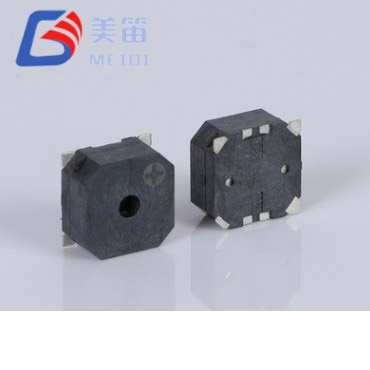

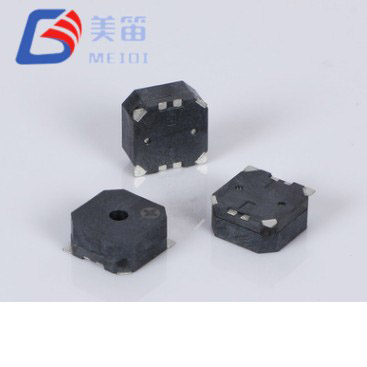

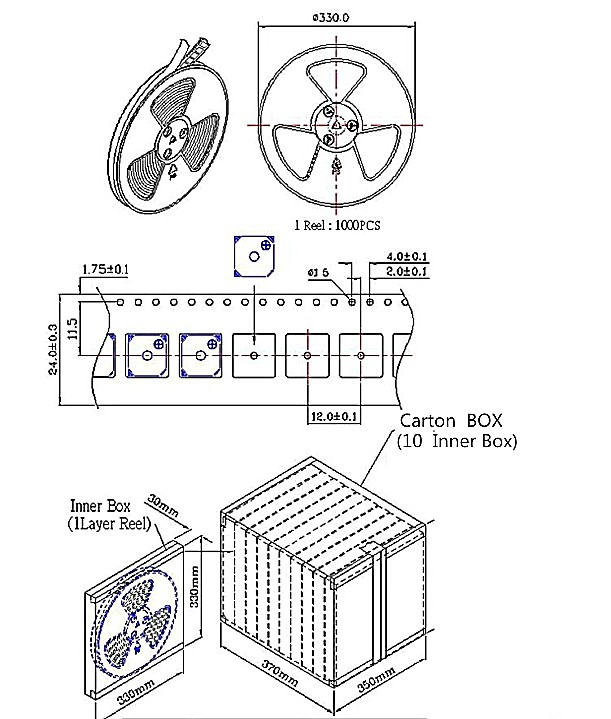

Il cicalino magnetico passivo SMD da 8,5*8,5*3 mm offre una soluzione pratica per i progetti che richiedono un cicalino elettromagnetico a montaggio superficiale con la flessibilità necessaria per accogliere diverse guide di alimentazione su un unico ingombro PCB. Due varianti di impedenza condividono lo stesso package da 8,5×8,5×3,0 mm: la versione da 16Ω copre sistemi da 2,5 V a 4,5 V, mentre la versione da 32 Ω è ottimizzata per il funzionamento da 4,5 V a 6,5 V. Poiché entrambi hanno dimensioni meccaniche identiche, gli ingegneri possono valutare i compromessi di tensione e corrente durante la prototipazione senza impegnarsi in layout di schede o progetti di custodie separati.
Essendo trasduttori passivi, MLT‑8530H‑16R e MLT‑8530H‑32R richiedono un segnale PWM o un'onda quadra esterna per generare il suono. Questo approccio mette il pieno controllo della frequenza, della durata e dei modelli di modulazione nelle mani del team del firmware, consentendo di creare sequenze di avvisi distintive senza modificare l'hardware. La frequenza di risonanza è fissata a 2700±300 Hz ed entrambe le varianti garantiscono un livello di pressione sonora minimo di 85 dB a 10 cm sotto le rispettive tensioni nominali.
L'alloggiamento LCP nero è compatibile con la saldatura a riflusso standard senza piombo e l'altezza del profilo di 3,0 mm consente il posizionamento in assiemi in cui lo spazio verticale è limitato ma le prestazioni acustiche non possono essere sacrificate. Le sezioni seguenti descrivono in dettaglio le caratteristiche elettriche, i consigli di azionamento, la verifica dell'affidabilità e le linee guida per la selezione per l'integrazione di questa serie in apparecchiature industriali, di sicurezza, di automazione degli edifici e portatili.
Due resistenze della bobina da un unico design meccanico: 16Ω per applicazioni a bassa tensione e 32Ω per binari standard da 5 V.
È necessaria un'unità esterna. La struttura elettromagnetica passiva prevede una forma d'onda CA, in genere un'onda quadra da 2700 Hz, che offre la libertà di implementare modelli di toni personalizzati, durate variabili e avvisi multitono interamente tramite software.

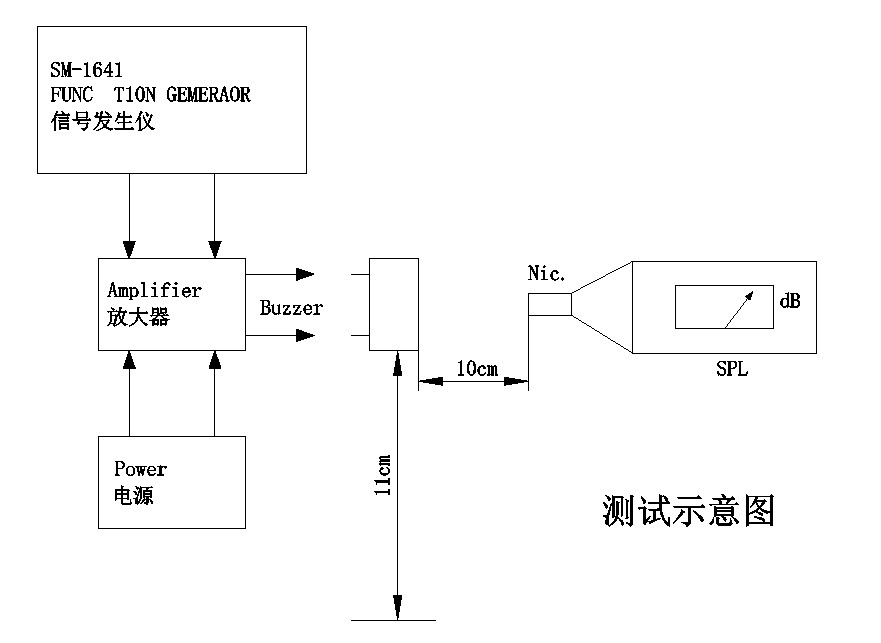

Potenza sonora garantita di almeno 85 dB a 10 cm di distanza, misurata alla tensione nominale di ciascuna variante.
Frequenza di risonanza 2700±300 Hz, con dati campione batch che confermano uno stretto centro di 2700 Hz su più unità.

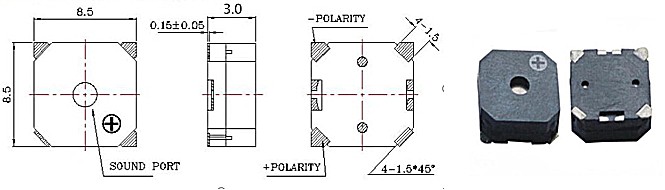

Ingombro compatto di 8,5×8,5 mm e altezza di 3,0 mm, progettato per assemblaggi SMT densi in cui l'area della scheda e lo spazio libero sono entrambi limitati.
Intervallo di temperatura operativa da −30°C a +70°C, che supporta condizioni di avviamento a freddo e involucri esterni.
Custodia LCP nera compatibile con la saldatura a riflusso fino a 255±5°C, nonché con processi ad onda e manuali.
| Parametro | MLT‑8530H‑16R | MLT‑8530H‑32R |
| Tensione nominale | 3,6 V (Vo‑p) | 5 V (Vo-p) |
| Tensione operativa | 2,5 – 4,5 V (Vo‑p) | 4,5 – 6,5 V (Vo-p) |
| Uscita audio a 10 cm | ≥ 85dB | ≥ 85dB |
| Corrente operativa | ≤ 100 mA | ≤ 80 mA |
| Frequenza di risonanza | 2700±300 Hz | 2700±300 Hz |
| Resistenza della bobina | 16±3Ω | 32±3Ω |
| Temperatura operativa | -30°C~+70°C | -30°C~+70°C |
| Temperatura di conservazione | -40°C~+85°C | -40°C~+85°C |
| Dimensioni (L × P × A) | 8,5 × 8,5 × 3,0 mm | 8,5 × 8,5 × 3,0 mm |
| Peso | 0,5 g | 0,5 g |
| Materiale dell'alloggiamento | LCP nero | LCP nero |
Un unico modello di terra PCB può ospitare sia le parti da 16Ω che 32Ω, consentendo progetti di piattaforme che possono essere popolati in base alla tensione del sistema target senza modifiche al layout.
L'architettura di azionamento passivo si basa su un'onda quadra generata esternamente, che consente al microcontrollore di definire la frequenza del tono, la velocità di ripetizione e il modello. Non è presente alcun oscillatore interno per vincolare il comportamento acustico.

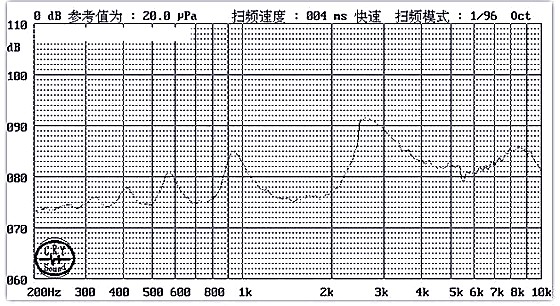

L'uscita acustica è specificata ad un minimo di 85 dB per entrambe le varianti, con una frequenza di risonanza di 2700 Hz e una tolleranza di ± 300 Hz.
Il consumo di corrente è valutato a ≤100 mA per la versione da 16 Ω a 3,6 V e ≤ 80 mA per la versione da 32 Ω a 5 V, fornendo dati chiari per il dimensionamento dell'alimentatore.
L'altezza di 3,0 mm mantiene il componente all'interno dell'involucro Z di molti sistemi multischeda, mentre l'ingombro quadrato di 8,5 mm preserva i canali di instradamento adiacenti.
Il funzionamento continuo è specificato da -30°C, un limite inferiore che estende la gamma utilizzabile oltre ciò che offrono molti cicalini di livello commerciale.
Il package LCP nero resiste ai profili di saldatura a rifusione, a onda e manuale, offrendo ai produttori flessibilità nella sequenza di assemblaggio.
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino passivo elettromagnetico SMD | — |
| Tensione nominale | 3,6 V (Vo‑p) | Nominale |
| Tensione operativa | 2,5 – 4,5 V (Vo‑p) | Continuo |
| Uscita audio a 10 cm | ≥ 85dB | A 3,6 V, 10 cm |
| Corrente operativa | ≤ 100 mA | A 3,6 V |
| Frequenza di risonanza | 2700±300 Hz | Alla tensione nominale |
| Resistenza della bobina | 16±3Ω | A 25 °C, CC |
| Temperatura operativa | -30°C~+70°C | Continuo |
| Temperatura di conservazione | -40°C~+85°C | Non operativo |
| Dimensioni (L × P × A) | 8,5 × 8,5 × 3,0 mm | Solo corpo |
| Peso | 0,5 g | Tipico |
| Materiale dell'alloggiamento | LCP nero | Compatibile con il riflusso |
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino passivo elettromagnetico SMD | — |
| Tensione nominale | 5 V (Vo-p) | Nominale |
| Tensione operativa | 4,5 – 6,5 V (Vo-p) | Continuo |
| Uscita audio a 10 cm | ≥ 85dB | A 5V, 10 cm |
| Corrente operativa | ≤ 80 mA | A 5V |
| Frequenza di risonanza | 2700±300 Hz | Alla tensione nominale |
| Resistenza della bobina | 32±3Ω | A 25 °C, CC |
| Temperatura operativa | -30°C~+70°C | Continuo |
| Temperatura di conservazione | -40°C~+85°C | Non operativo |
| Dimensioni (L × P × A) | 8,5 × 8,5 × 3,0 mm | Solo corpo |
| Peso | 0,5 g | Tipico |
| Materiale dell'alloggiamento | LCP nero | Compatibile con il riflusso |
| Variante | Intervallo SPL (dB) | Intervallo di corrente (mA) | Frequenza (Hz) | Intervallo di impedenza (Ω) |
| MLT‑8530H‑16R | 89,9 – 92,5 | 68,6 – 72,5 | 2700 | 15.4 – 16.5 |
| MLT‑8530H‑32R | 90.1 – 92.4 | 59,6 – 63,1 | 2700 | 30,5 – 32,8 |
I valori misurati mostrano la diffusione tipica all'interno di un lotto di produzione. I limiti garantiti sono elencati nelle singole tabelle delle specifiche sopra. Contattare MEIDI per rapporti completi sui test in batch e dati sulla capacità del processo.

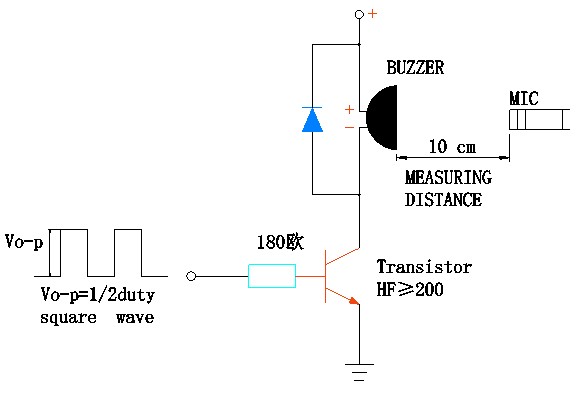

| Variante | Driver consigliato | Configurazione tipica | Osservazioni |
| MLT‑8530H‑16R | Buffer a transistor | Transistor NPN o MOSFET a livello logico con resistore di base/gate | L'unità GPIO diretta non è fattibile a causa dei requisiti attuali; è necessario un elemento di commutazione. |
| MLT‑8530H‑16R | Driver open-collector | NPN con pull-up all'alimentazione | Configurazione standard; selezionare il resistore di base in base alla scheda tecnica del transistor. |
| MLT‑8530H‑32R | Buffer a transistor | Transistor NPN o MOSFET a livello logico con resistore di base/gate | Necessario; I pin GPIO non possono fornire direttamente la corrente di carico. |
| MLT‑8530H‑32R | Circuito integrato dedicato per il driver del cicalino | Uscita a onda quadra, compatibile con 5 V | Assicurarsi che la frequenza di uscita sia sintonizzata su 2700 Hz per la massima pressione sonora. |
| Entrambe le varianti | Amplificatore audio | Onda sinusoidale o quadra, impedenza di uscita adattata alla resistenza della bobina | Utile quando è richiesto il controllo del volume o la purezza della forma d'onda. |
Un'onda quadra da 2700 Hz con un ciclo di lavoro del 50%, alla tensione nominale picco-picco, fornisce le prestazioni acustiche specificate. Guidare il cicalino a frequenze lontane dalla risonanza ridurrà il livello sonoro e aumenterà il carico reattivo.
Le note applicative riportate di seguito si basano sulle specifiche elettriche e ambientali del cicalino magnetico passivo SMD da 8,5*8,5*3 mm. Non costituiscono garanzie di progettazione; verificare le prestazioni rispetto ai requisiti specifici e agli standard applicabili.
Pannelli di automazione industriale: gli allarmi di guasto e gli indicatori di stato del processo nei sistemi PLC e di azionamento motore beneficiano dell'opzione a doppia impedenza, che si allinea con la logica di controllo sia a 3,3 V che a 5 V senza modifiche alla scheda.
Sicurezza e controllo degli accessi: le centrali antintrusione e i lettori di carte possono generare ritmi di allarme distintivi controllati da PWM, aiutando gli operatori a distinguere tra diversi eventi.
Domotica e domotica: gli hub gateway, le interconnessioni dei rilevatori di fumo e le conferme dei termostati si basano sulla capacità del cicalino di produrre modelli di notifica definiti dal software.
Strumenti alimentati a batteria: la variante da 16 Ω è adatta ai sistemi agli ioni di litio da 3,3 V, mentre la variante da 32 Ω è ottimizzata per alimentazioni regolate a 5 V, coprendo un'ampia gamma di apparecchiature portatili.
Infrastruttura di telecomunicazioni: gli allarmi di intrusione nell'armadio e di interruzione di corrente in luoghi esterni o non riscaldati beneficiano del limite operativo inferiore di -30°C.
Involucri per esterni ed esposti termicamente: le apparecchiature soggette ad ampi sbalzi di temperatura possono dipendere dall'intervallo operativo specificato da -30°C a +70°C per la generazione coerente di avvisi.
| Requisito di progettazione | Vantaggio della serie MLT‑8530H |
| Voltaggio della piattaforma ancora da confermare | L'ingombro comune consente uno scambio tardivo tra 16Ω e 32Ω, preservando il layout del PCB. |
| Compromesso tra margine di tensione e consumo di corrente | La versione da 16Ω funziona a tensioni inferiori, mentre la versione da 32Ω riduce l'assorbimento di corrente sui binari da 5V. |
| Necessità di modelli di avviso personalizzabili | Il design passivo affida il pieno controllo della frequenza del tono, dei tempi di attivazione e disattivazione e della modulazione al microcontrollore. |
| Proprietà PCB stretta | Il corpo quadrato da 8,5 mm e l'altezza da 3,0 mm si adattano ai layout SMT densi. |
| Distribuzione in climi freddi | Il pavimento operativo a -30°C è documentato nelle specifiche. |
| Processi di saldatura misti | La saldatura a riflusso, a onda e manuale è tutta coperta dalle specifiche del prodotto. |
Il cicalino magnetico passivo SMD da 8,5*8,5*3 mm occupa una posizione tra i cicalini SMD più piccoli e i tipi a foro passante più grandi. L'altezza di 3,0 mm fornisce un volume interno sufficiente per un'emissione acustica robusta, mentre l'impronta condivisa su due valori di impedenza offre ai team di progettazione la libertà di ottimizzare l'interfaccia elettrica nelle fasi avanzate del ciclo di sviluppo. La frequenza di risonanza di 2700Hz, inferiore ai più comuni 4kHz, può essere preferita anche in ambienti acustici dove un tono leggermente più profondo offre una migliore discriminazione.
Sono disponibili campioni di valutazione per entrambe le varianti di impedenza in modo da poter confermare la pressione sonora, il consumo di corrente e la compatibilità del convertitore sulla propria scheda.
MEIDI Intelligent Technology produce componenti acustici elettromagnetici e piezoelettrici dal 2011. Lo stabilimento verticalmente integrato dell'azienda a Jiangsu, in Cina, combina lo stampaggio LCP interno, l'avvolgimento automatizzato della bobina, l'assemblaggio SMD e i test acustici al 100%. La certificazione ISO 9001 e un laboratorio di affidabilità dedicato forniscono il quadro per una qualità costante nella produzione di grandi volumi. I clienti dei settori automobilistico, industriale, della sicurezza e dell'elettronica di consumo si affidano al supporto tecnico e alla puntualità delle consegne di MEIDI.
La serie MLT‑8530H è prodotta secondo lo stesso sistema di qualità. Ogni lotto è sottoposto ad un programma di verifica dell'affidabilità che segue le specifiche del prodotto. Lo screening dello stress ambientale consiste in 48 ore a +80±2°C, 48 ore a −30±2°C e cinque cicli di shock termico tra questi estremi con una permanenza di 30 minuti a ciascuna temperatura. La robustezza meccanica è confermata dai test di vibrazione da 10 Hz a 55 Hz con un'ampiezza di 1,0 mm su tutti e tre gli assi, seguiti da tre cadute libere da 75 cm su una superficie di legno duro da 10 mm.
La resistenza all'umidità viene valutata esponendo i campioni a 50±5°C con un'umidità relativa del 90–95% per 48 ore, con un recupero ambientale di 2 ore prima della misurazione. L'integrità della saldatura è convalidata da un test termico di saldatura di 10 secondi a 250±5°C (corpo del componente a 2,0 mm dal punto di saldatura) e da un profilo di rifusione completo. Tutte le condizioni di prova, i criteri di accettazione e la documentazione del lotto sono disponibili per la revisione da parte del cliente. Per i progetti che richiedono una qualificazione estesa, come quelli regolati da standard automobilistici o di dispositivi medici, il team di qualità di MEIDI può discutere protocolli di screening aggiuntivi.
1. Come faccio a decidere tra MLT‑8530H‑16R e MLT‑8530H‑32R?
La scelta dipende dalla tensione di azionamento disponibile e dalla quantità di corrente che l'alimentatore può fornire. La parte da 16 Ω funziona da 2,5 V a 4,5 V ed è ideale per la logica da 3,3 V o per i progetti agli ioni di litio a cella singola. La parte da 32Ω funziona da 4,5 V a 6,5 V, adattandosi ai binari standard da 5 V e assorbendo meno corrente per la stessa uscita acustica. Poiché entrambi condividono lo stesso modello di terreno, è possibile valutare una variante e successivamente passare all'altra senza modificare il PCB.
2. Quale circuito di pilotaggio dovrei utilizzare per ciascuna variante?
Entrambi i tipi richiedono un'onda quadra esterna a 2700 Hz e la tensione nominale. È necessario un buffer a transistor o un MOSFET a livello logico poiché la corrente della bobina (≤100 mA per 16 Ω, ≤ 80 mA per 32 Ω) supera la capacità della maggior parte dei pin GPIO del microcontroller. La soluzione più comune è un semplice transistor NPN con un resistore di base. È inoltre possibile utilizzare circuiti integrati driver del cicalino dedicati; assicurarsi che la frequenza di uscita sia impostata su 2700 Hz per raggiungere il punto di risonanza.
3. Posso utilizzare MLT‑8530H‑16R con un'alimentazione a 5 V o la versione da 32 Ω con 3,3 V?
Il funzionamento della variante da 16 Ω sopra 4,5 V rischia di surriscaldare la bobina. La variante da 32 Ω inferiore a 4,5 V produrrà un'uscita audio ridotta che potrebbe scendere al di sotto del minimo specificato di 85 dB. Se la tensione del sistema è fissa e non corrisponde all'intervallo naturale di nessuna delle parti, MEIDI può suggerire modelli alternativi o discutere un resistore in serie di piccolo valore per la versione da 16 Ω, sebbene ciò abbasserà la pressione sonora.
4. Qual è il significato della frequenza di 2700 Hz rispetto ai cicalini da 4000 Hz?
La frequenza centrale di 2700 Hz è inferiore ai 4 kHz tipici di molti cicalini SMD compatti. Entrambi si trovano all'interno della banda in cui è sensibile l'udito umano, ma il tono più basso può essere percepito come meno acuto e può comportarsi diversamente all'interno di un recinto. La scelta migliore dipende dallo spettro del rumore ambientale e dal tipo di differenziazione degli avvisi di cui il tuo prodotto ha bisogno. Se la qualità tonale è fondamentale, si consiglia di testare il prototipo con entrambe le gamme di frequenza.
5. Cosa mi dicono le tabelle di misurazione del campione?
I dati campione di 10 unità mostrano la distribuzione tipica delle prestazioni per pressione sonora, corrente, frequenza e impedenza. Queste cifre sono solo informative e non sostituiscono i limiti garantiti: ≥85dB, 2700±300Hz e resistenza della bobina entro ±3Ω del valore nominale. Su richiesta sono disponibili report sui lotti di produzione che documentano questi parametri per ogni spedizione.
Per assistenza nella selezione dell'impedenza, progetti di riferimento del circuito di azionamento, misurazioni acustiche specifiche della tensione o discussioni sulla personalizzazione OEM, invia le tue esigenze tramite il modulo di contatto. Il team di ingegneri delle applicazioni MEIDI risponde normalmente entro un giorno lavorativo con documentazione tecnica, disponibilità di campioni e prezzi a volume.
Lo stabilimento MEIDI di Jiangsu fornisce componenti acustici elettromagnetici e piezoelettrici a clienti in tutto il mondo da oltre un decennio. Lo stampaggio LCP interno, l'avvolgimento automatizzato della bobina, l'assemblaggio SMD e la capacità completa di test acustici garantiscono una qualità costante ai volumi richiesti dai mercati industriale, automobilistico e di consumo. I processi ISO 9001 e un laboratorio di affidabilità dedicato sono alla base dei dati sulle prestazioni pubblicati per ciascun prodotto.
