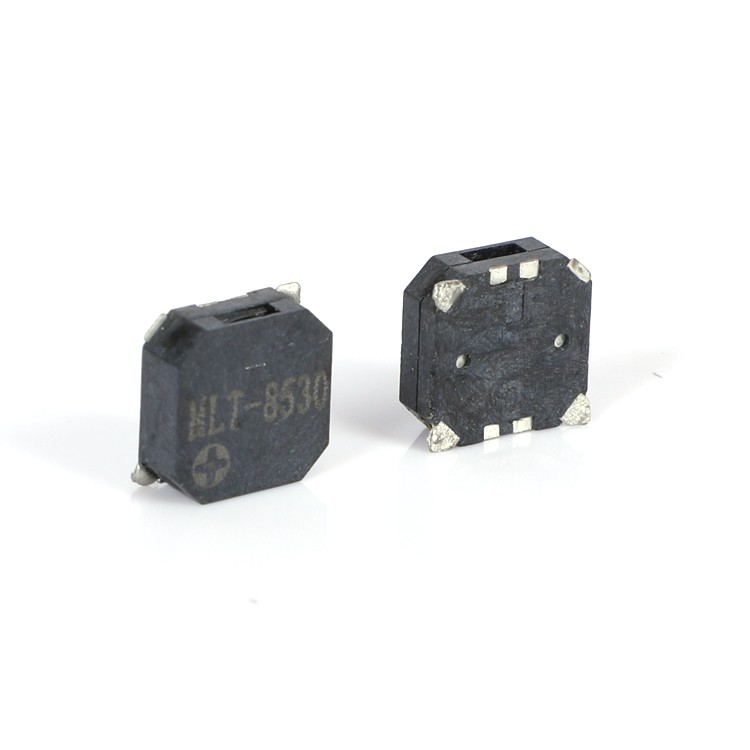

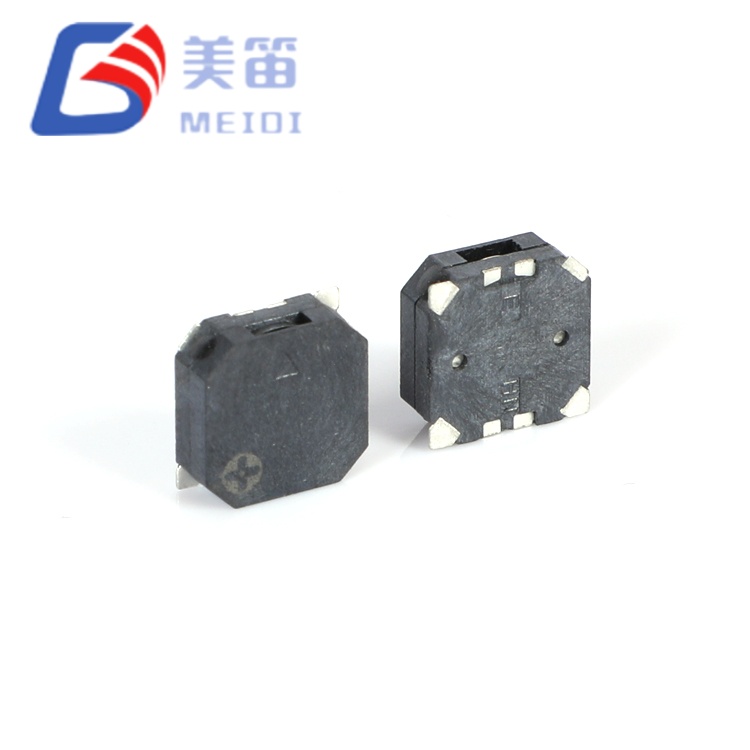

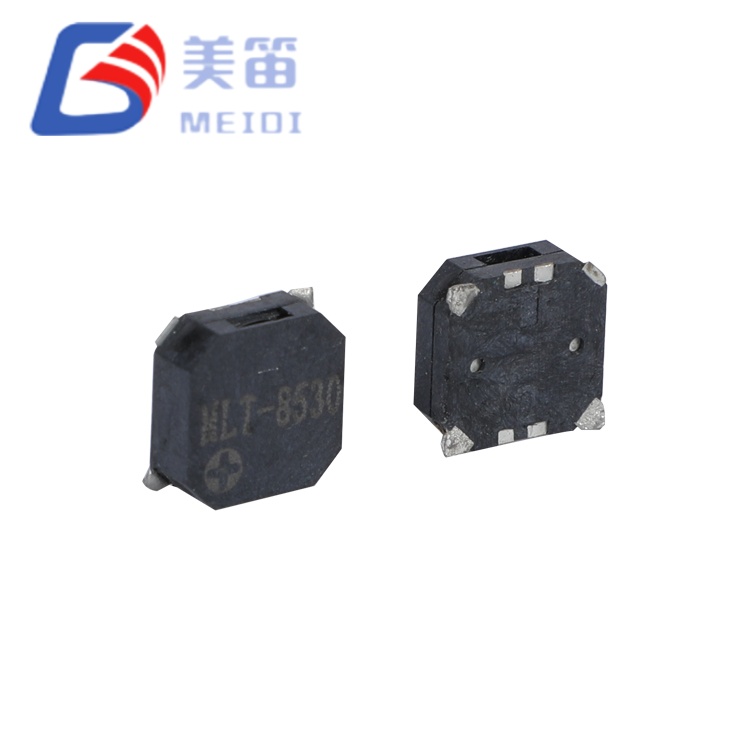

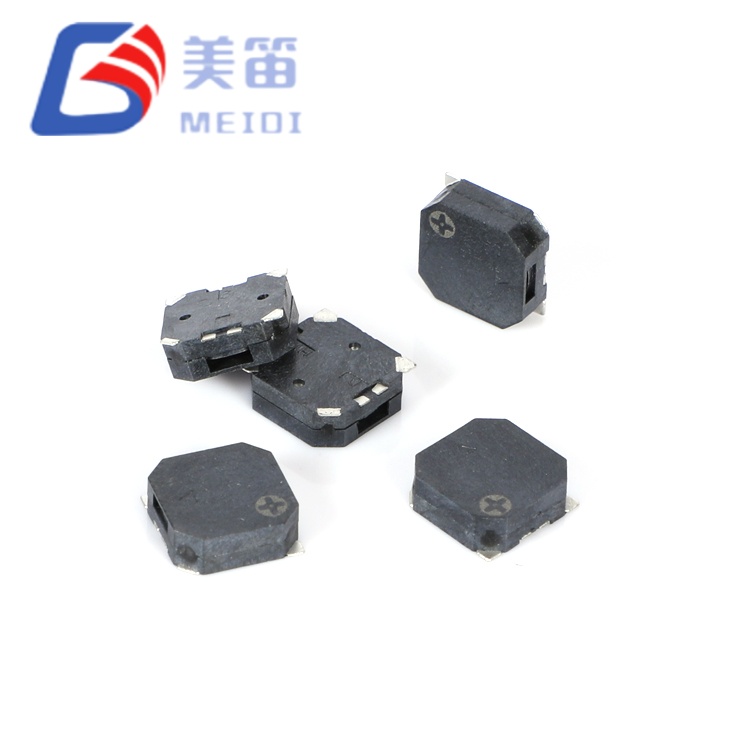

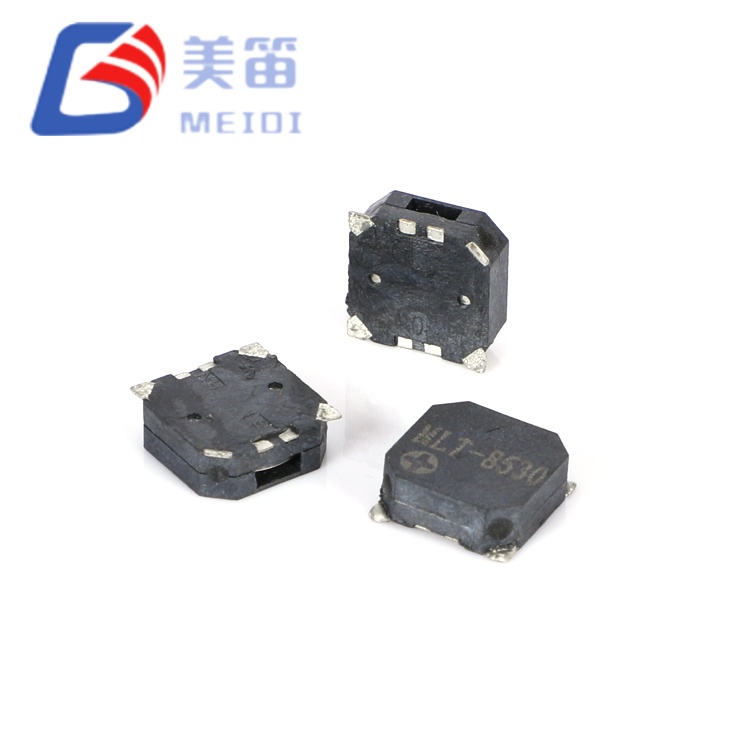

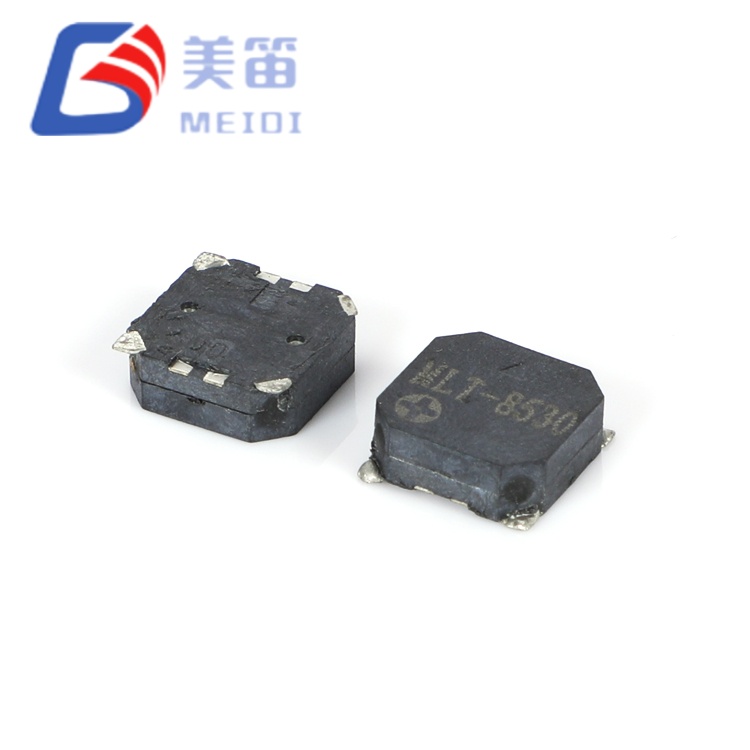

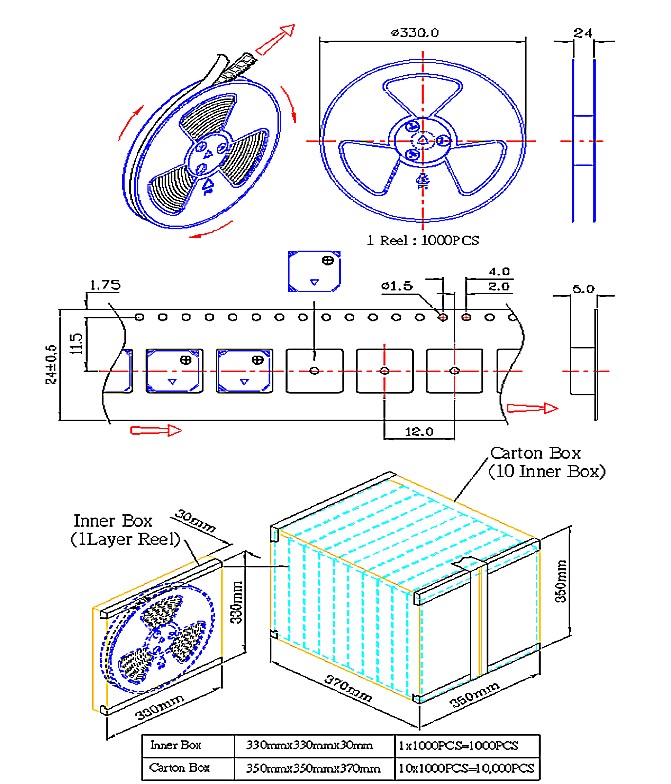

MLT‑8530‑16R è un cicalino magnetico passivo a montaggio superficiale da 8,5*8,5*3 mm progettato per applicazioni in cui l'emissione acustica non può essere compromessa da vincoli di assemblaggio a montaggio superficiale. Con livelli di pressione sonora misurati di 92,5–95,3 dB a 10 cm, questo componente si avvicina alle prestazioni di cicalini magnetici a foro passante molto più grandi mantenendo la piena compatibilità SMT, rendendolo adatto per sistemi di allarme industriali, infrastrutture di pubblica sicurezza e installazioni di allarme per macchinari pesanti.
Prodotto presso lo stabilimento MEIDI di Jiangsu, l'MLT‑8530‑16R presenta un'impedenza della bobina di 16±3Ω e una frequenza di risonanza di 2700±200Hz con una tolleranza di frequenza ridotta per un carattere tonale coerente tra i lotti di produzione. La tensione nominale di 3,6 V (intervallo 2,5–4,5 V) supporta sistemi di batterie agli ioni di litio e binari logici da 5 V, mentre l'alloggiamento nero dell'LCP resiste alla saldatura a rifusione a 255 °C e funziona da -30 °C a +70 °C. Ogni unità è sottoposta a verifica elettrica e acustica al 100%, con dati del lotto di campioni che confermano valori SPL costantemente superiori a 92 dB, fornendo un margine sostanziale al di sopra della specifica minima di 85 dB.
Il cicalino passivo magnetico a montaggio superficiale da 8,5*8,5*3 mm rappresenta il più grande cicalino elettromagnetico SMD della serie MLT di MEIDI, che utilizza un diaframma quadrato da 8,5 mm per massimizzare l'efficienza della radiazione acustica. Rispetto al MLT‑7525‑16R da 7,5 mm, questa variante da 8,5 mm aumenta l'area del diaframma di circa il 28%, traducendosi in livelli di pressione sonora più elevati verificati attraverso test di produzione: un vantaggio significativo per le applicazioni in cui i margini di udibilità sono critici.
L'architettura passiva del trasduttore richiede un segnale di comando CA esterno, in genere un'onda quadra da 2700 Hz proveniente dall'uscita PWM del microcontroller o da un oscillatore dedicato. Questa scelta progettuale offre agli ingegneri del firmware il controllo completo sui modelli di avviso, sulla modulazione della frequenza e sulla scalabilità del volume basata sul duty-cycle. L'impedenza della bobina da 16 Ω è ottimizzata per il funzionamento nominale a 3,6 V, bilanciando l'assorbimento di corrente (≤100 mA) con un flusso magnetico sufficiente per una forte eccitazione del diaframma.
La stretta tolleranza di frequenza di 2700±200Hz – una riduzione del 33% della varianza rispetto alle specifiche standard di ±300Hz – garantisce un carattere tonale coerente tra i lotti di produzione. Ciò è particolarmente importante nelle installazioni con più unità in cui la soppressione della frequenza o la mancata corrispondenza percettiva tra i dispositivi sarebbero inaccettabili, come reti di allarme sincronizzate o sistemi di evacuazione di emergenza con più sirene.
L'altezza della cavità di 3,0 mm fornisce un volume interno maggiore per l'ottimizzazione della risonanza a 2,7kHz. L'intervallo esteso di temperatura operativa (da -30°C a +70°C) e di stoccaggio (da -40°C a +85°C) supporta l'implementazione in ambienti termicamente impegnativi, dalle strutture logistiche refrigerate agli involucri di apparecchiature esterne esposte al sole.
Il diaframma SMD più grande della serie MLT: l'alloggiamento quadrato da 8,5 mm accoglie la massima area di membrana vibrante, offrendo la massima pressione sonora SMD ottenibile
Tolleranza di frequenza più stretta di ±200 Hz: la riduzione del 33% della variazione batch-to-batch garantisce un carattere tonale coerente per installazioni con più unità
Uscita misurata di 92,5–95,3 dB: le prestazioni empiriche superano le specifiche di 85 dB di 7,5–10,3 dB, fornendo un margine acustico sostanziale
Altezza della cavità estesa di 3,0 mm: l'aumento del volume interno migliora l'efficienza della risonanza a 2,7 kHz senza espandere l'ingombro
Impedenza 16±3Ω – ottimizzata per sistemi agli ioni di litio da 3,6 V e binari logici da 5 V con richiesta di corrente moderata
Involucro termico esteso: l'intervallo operativo da -30°C a +70°C supera i limiti di livello consumer per l'affidabilità industriale
| Parametro | Valore |
| Tipo di prodotto | Cicalino passivo elettromagnetico SMD |
| Tensione nominale | 3,6 V (apertura) |
| Tensione operativa | 2,5 – 4,5 V (a-p) |
| Uscita audio a 10 cm | ≥ 85dB |
| Corrente operativa | ≤ 100 mA |
| Frequenza di risonanza | 2700±200Hz |
| Resistenza della bobina | 16±3Ω |
| Temperatura operativa | -30°C~+70°C |
| Temperatura di conservazione | -40°C~+85°C |
| Dimensioni (L × P × A) | 8,5 × 8,5 × 3,0 mm |
| Peso | 0,5 g |
| Materiale dell'alloggiamento | LCP nero |
| Metodo di saldatura (consigliato) | Riflusso: 255 ± 5 °C, 3 s; Preriscaldare 180 °C, 40–70 secondi |

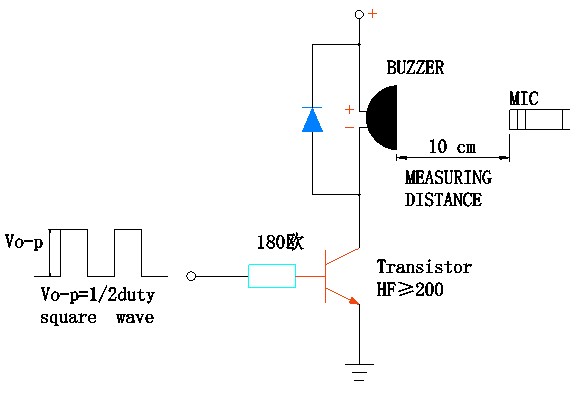

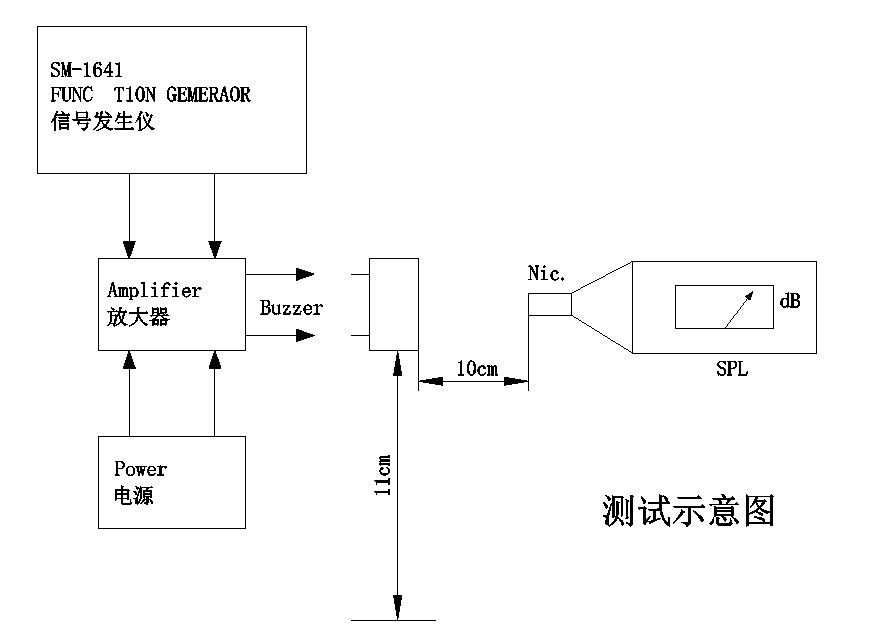

La verifica del lotto di produzione (n=10) in condizioni di test standardizzate – onda quadra da 3,6 V, 2700 Hz, ciclo di lavoro al 50%, misurazione in campo libero a 10 cm – conferma la seguente distribuzione delle prestazioni:
| Parametro | Minimo | Massimo | Significare |
| Livello di pressione sonora | 92,5 dB | 95,3 dB | 93,8 dB |
| Corrente operativa | 70,9 mA | 73,0 mA | 71,9 mA |
| Frequenza di risonanza | 2700 Hz | 2700 Hz | 2700 Hz |
| Resistenza della bobina | 15,7 Ω | 16,4 Ω | 16,1 Ω |
Il margine di uscita acustica superiore alla specifica minima di 85 dB – da 7,5 dB a 10,3 dB – rappresenta un aumento da 2,4× a 3,4× della potenza acustica. Questo margine consente di tenere conto dei cali di tensione, dell'attenuazione dell'involucro, dell'accumulo di polvere sulle griglie e dell'invecchiamento dei componenti durante l'intero ciclo di vita del prodotto. Tutti e dieci i campioni sono stati testati esattamente a 2700 Hz, indicando che il controllo del processo di produzione rientra ampiamente nella tolleranza di ±200 Hz e si avvicina alla precisione della frequenza centrale.
Sistemi di allarme per interni commerciali – notifica acustica negli edifici adibiti a uffici, spazi commerciali e ambienti interni controllati dove sono richieste soglie SPL minime; non adatto per applicazioni di sicurezza antincendio che richiedono la certificazione UL/EN 54 senza ulteriore convalida a livello di sistema
Macchinari industriali pesanti: avvisi per evitare collisioni, movimento della gru e funzionamento della stampante in ambienti con un rumore ambientale superiore a 85 dB in cui i cicalini standard non sono udibili
Infrastruttura di pubblica sicurezza e protezione: intrusione perimetrale, controllo antisommossa e sistemi di notifica di massa che richiedono attenzione uditiva immediata
Indicatori del pannello di controllo marino: allarmi acustici nelle console di plancia chiuse, apparecchiature di navigazione e pannelli di controllo interni con protezione ambientale classificata IP; non per l'esposizione diretta alle intemperie
Attrezzature industriali per spazi confinati: avvisi di prossimità dei veicoli e avvisi di processo in ambienti chiusi di magazzini e fabbriche
Attrezzature per la lavorazione agricola indoor: avvisi di funzionamento nei macchinari per la movimentazione, lo smistamento e l'imballaggio dei cereali all'interno di strutture chiuse
MLT‑8530‑16R soddisfa una specifica esigenza del mercato: ottenere un rendimento acustico paragonabile al foro passante mantenendo l'efficienza dell'assemblaggio a montaggio superficiale. Con 8,5×8,5 mm, questo componente è tra i cicalini elettromagnetici SMD più grandi disponibili in commercio, ma rimane sostanzialmente più piccolo delle alternative a foro passante da 12 mm o 16 mm con capacità SPL simile. Per i produttori impegnati nei processi SMT, sia per la riduzione dei costi, l'efficienza dell'automazione o l'ottimizzazione dello spazio su scheda su PCB multistrato complessi, questo componente elimina la necessità di scendere a compromessi sull'udibilità.
La tolleranza di frequenza ridotta risponde a una considerazione sottile ma significativa nei sistemi di allarme professionali. Quando più cicalini funzionano simultaneamente, le differenze di frequenza creano schemi di battito udibili che possono essere percepiti come angoscianti o ambigui. La varianza ridotta dell'MLT‑8530‑16R minimizza questo effetto, producendo un carattere tonale più coerente e autorevole, un attributo importante per i sistemi di notifica di emergenza in cui la percezione chiara e inequivocabile degli allarmi è fondamentale.
La massa di 0,5 g, identica al più piccolo MLT‑7525‑16R nonostante l'ingombro maggiore, indica un utilizzo efficiente del materiale e suggerisce una resistenza alle vibrazioni e una durata meccanica comparabili. I valori nominali di temperatura estesi supportano l'implementazione in ambienti termicamente difficili in cui i componenti di livello consumer potrebbero guastarsi prematuramente.
MEIDI produce MLT‑8530‑16R su linee di assemblaggio SMD dedicate con avvolgimento della bobina, saldatura e sintonizzazione acustica automatizzati. La nostra struttura di Jiangsu opera secondo la gestione della qualità ISO 9001:2015, con controllo statistico del processo applicato in ogni fase della produzione.
Ogni lotto di produzione viene sottoposto a una qualificazione completa:
Verifica acustica – misurazione SPL al 100% alla tensione nominale; il lotto di campione conferma 92,5–95,3 dB, superando il minimo di 85 dB
Stabilità di frequenza – campionamento statistico a 2700±200Hz; i campioni di produzione misurano costantemente 2700 Hz, indicando la precisione della frequenza centrale
Screening della resistenza della bobina – verifica 16±3Ω; valori misurati tipicamente 15,7–16,4 Ω
Stoccaggio ad alta temperatura – 48 ore a +80±2℃; recupero completo dei parametri dopo una stabilizzazione ambientale di 2 ore
Conservazione a bassa temperatura: 48 ore a -30±2℃; attivazione verificata a 2,5V minimo
Ciclo di shock termico: 5 transizioni tra -30 ℃ e +80 ℃ con permanenza di 30 minuti a ciascun estremo
Convalida dello stress meccanico: vibrazione sinusoidale (10–55 Hz, ampiezza 1,0 mm, assi XYZ, 0,5 ore cumulative) e caduta libera da 75 cm su legno duro da 10 mm (3 impatti)
Resistenza all'umidità: 48 ore a 50±5℃/90–95% di umidità relativa con recupero di 2 ore e caratterizzazione elettrica
Resistenza al calore della saldatura: 250±5℃ per 10±0,5 secondi con distanza corpo-saldatura di 2,0 mm
La documentazione di conformità RoHS e REACH è disponibile su richiesta. I codici di identificazione del lotto consentono la completa tracciabilità della data di produzione, dei registri dei test e dei lotti di materie prime.
D1: Come si confronta l'MLT‑8530‑16R con l'MLT‑7525‑16R da 7,5 mm della stessa serie?
Entrambi i componenti condividono parametri elettrici identici (16Ω, 2,5–4,5 V, 2700 Hz) e la stessa altezza di 3,0 mm. L'MLT‑8530‑16R occupa un ingombro quadrato maggiore di 8,5 mm rispetto ai 7,5 mm dell'MLT‑7525‑16R, con un'emissione acustica corrispondentemente più elevata, misurata 92,5–95,3 dB contro 86–88 dB. La decisione di selezione è un compromesso diretto tra la disponibilità dell'area PCB e l'SPL richiesto. Per le applicazioni in cui è accettabile un ingombro maggiore, MLT‑8530‑16R offre un margine acustico significativamente maggiore. Entrambi i componenti condividono la compatibilità con il riflusso LCP e lo stesso range di temperatura esteso.
D2: Qual è il circuito di pilotaggio consigliato per MLT‑8530‑16R?
Un'onda quadra da 2700 Hz con ciclo di lavoro del 50% e ampiezza di 3,6 V produce la massima potenza acustica. L'impedenza di 16 Ω consente il pilotaggio diretto da molti pin GPIO dell'MCU, a condizione che possano generare una corrente di picco ≥ 100 mA. Per le applicazioni in cui la corrente GPIO è limitata, un piccolo transistor NPN (ad esempio, 2N3904 o BC547) con un resistore di base da 1 kΩ e un diodo flyback (1N4148) sulla bobina fornisce un driver robusto e a basso costo. Il diodo flyback protegge il transistor dai picchi di tensione induttiva generati durante la commutazione.
D3: È possibile utilizzare MLT‑8530‑16R in ambienti esterni o soggetti a umidità?
Il componente stesso è classificato per il funzionamento senza condensa al 90–95% di umidità relativa in base al test di resistenza all'umidità (48 ore a 50°C/95% di umidità relativa). Tuttavia, non è sigillato ermeticamente e non deve essere esposto all'umidità diretta o all'immersione. Per le applicazioni esterne, il cicalino deve essere montato all'interno di un involucro classificato IP con porte acustiche adeguate (ad esempio, una membrana o un labirinto) che consentano la trasmissione del suono impedendo l'ingresso di acqua. MEIDI offre il rivestimento conforme come opzione personalizzata per ordini di grandi quantità: contatta il nostro team di ingegneri per discutere i requisiti di protezione dall'ingresso.
D4: Qual è il significato della tolleranza di frequenza di ±200Hz rispetto a ±300Hz?
La tolleranza più stretta rappresenta una riduzione del 33% nella variazione di frequenza tra i lotti di produzione. Nelle applicazioni a unità singola, la differenza è percettivamente sottile. Nelle installazioni con più unità, come pannelli di allarme con più sirene, sistemi di sicurezza con annunciatori distribuiti o progetti acustici a schiera di fasi, la variazione di frequenza ridotta riduce al minimo gli schemi di battito udibili che si verificano quando interagiscono toni simili. Il risultato è un carattere acustico più coerente e professionale che proietta coerenza e affidabilità.
D5: Sono disponibili varianti personalizzate di frequenza o impedenza per gli ordini OEM?
SÌ. MEIDI supporta la personalizzazione OEM per ordini di volume, comprese frequenze di risonanza alternative (entro 2,0–4,0 kHz), valori di impedenza della bobina personalizzati e materiali o colori dell'alloggiamento specializzati. Le quantità minime dell'ordine e i tempi di consegna variano in base all'ambito di personalizzazione. Contatta il nostro team di supporto OEM con le tue specifiche per una valutazione di fattibilità e un preventivo.
D6: Qual è la durata operativa prevista in condizioni di eccitazione continua?
La qualifica standard include 96 ore di funzionamento continuo a 25°C con un'onda quadra del ciclo di lavoro del 50% alla tensione nominale. Per applicazioni a tono continuo indefinite, MEIDI consiglia di limitare il ciclo di lavoro al 50% o di implementare modelli di avviso intermittenti (ad esempio, 1 secondo acceso, 3 secondi spento) per ridurre il riscaldamento della bobina e prolungare la durata. I dati dei test di durata estesa per condizioni operative specifiche sono disponibili su richiesta: contatta il nostro team di ingegneri delle applicazioni con il ciclo di lavoro target e il profilo della temperatura ambiente.
Per la documentazione tecnica completa, raccomandazioni sull'ingombro del PCB, circuiti driver di riferimento o prezzi a volume, contattare il supporto tecnico MEIDI. Sono disponibili campioni di ingegneria per progetti di sviluppo qualificati.
Il nostro team di ingegneri delle applicazioni generalmente risponde entro un giorno lavorativo con indicazioni sul profilo di riflusso, note sull'integrazione della custodia acustica e supporto di progettazione su misura per i requisiti specifici del prodotto.
