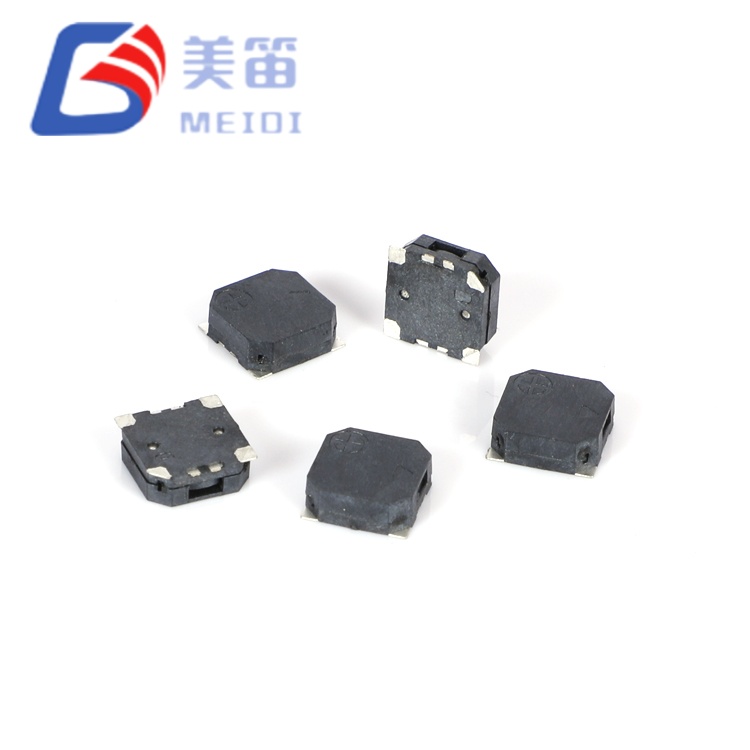

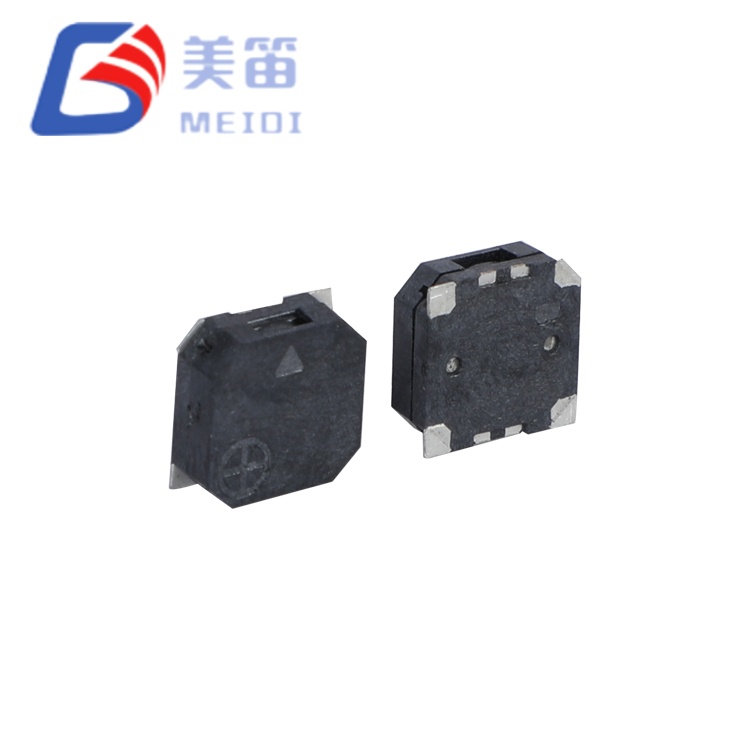

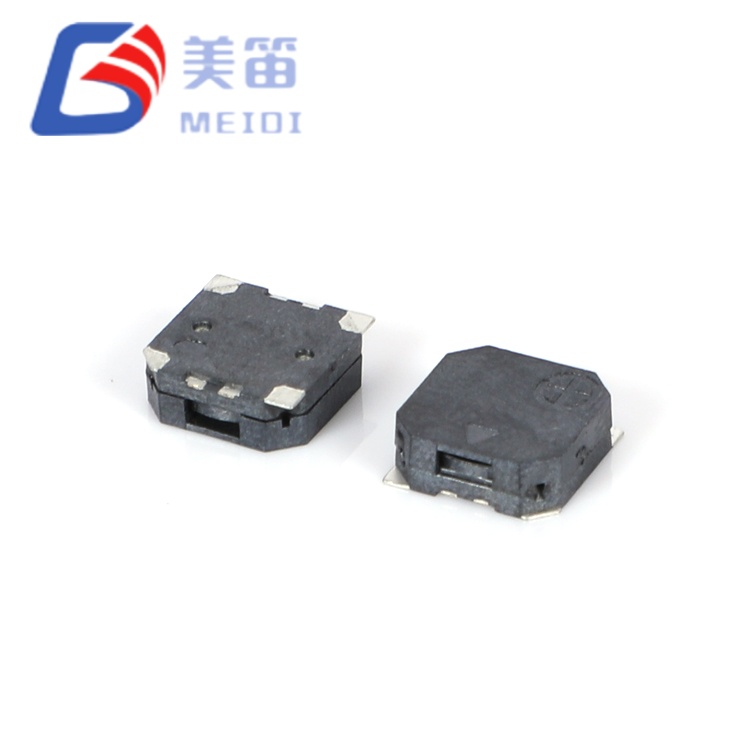

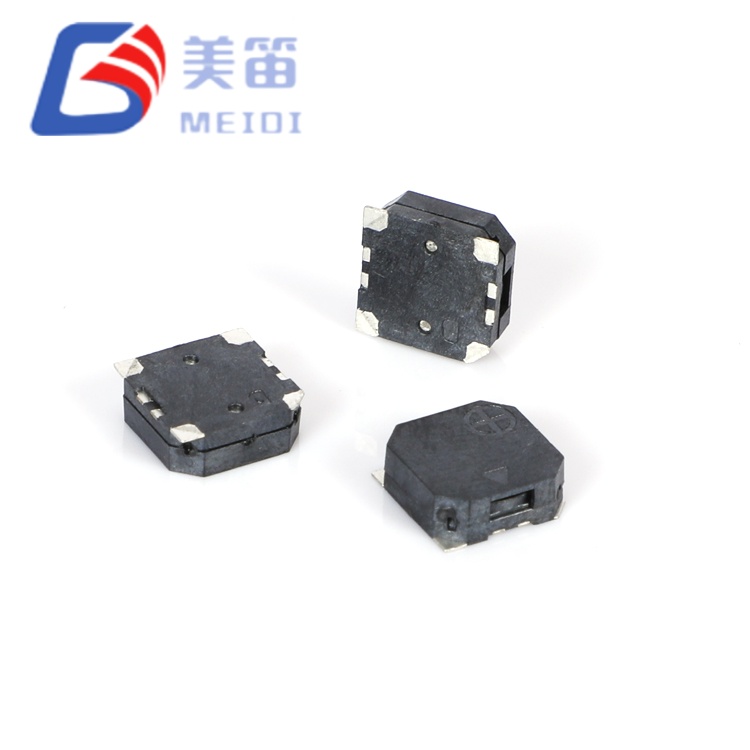

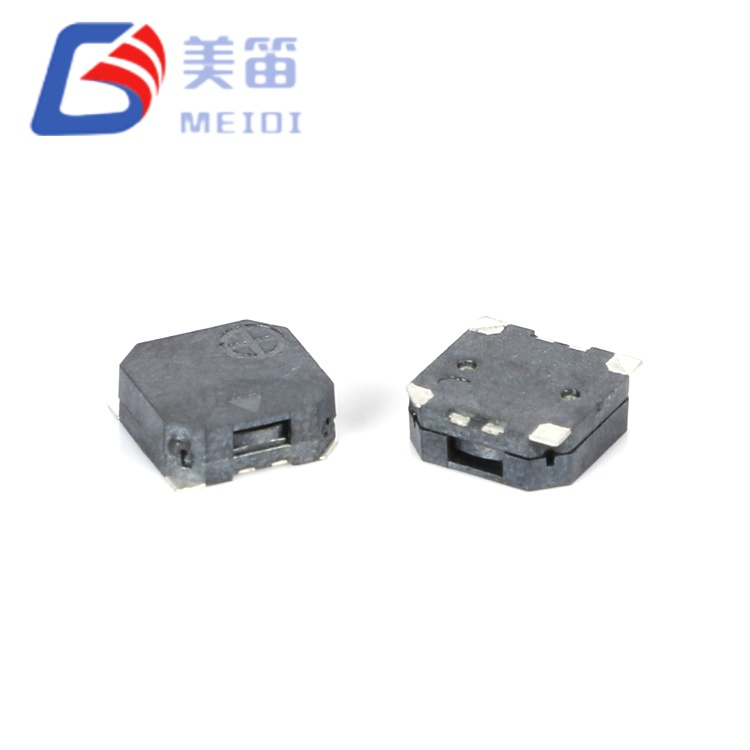

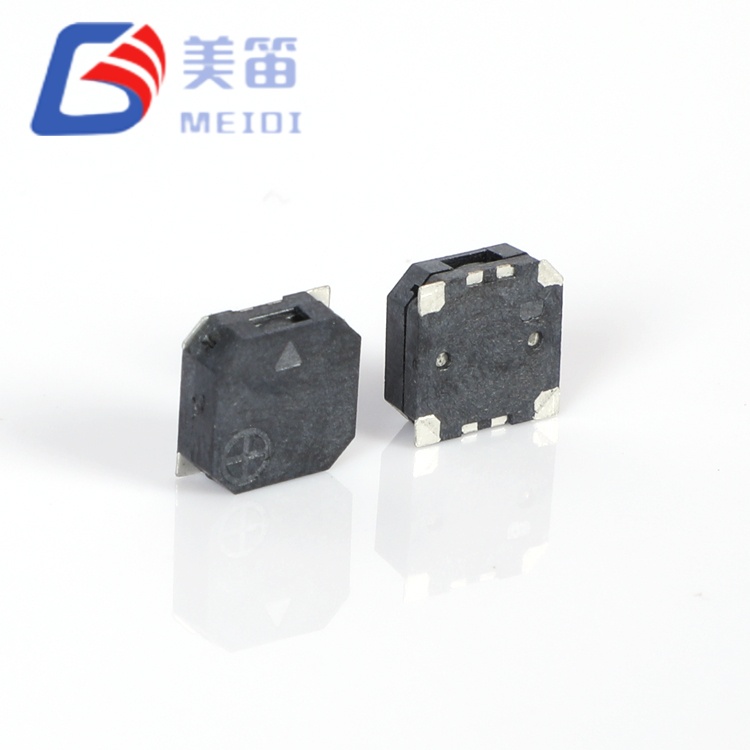

Il cicalino magnetico passivo MLT-7525-16R da 7,5*7,5*2,5 mm SMD rappresenta un passo avanti nel portafoglio di cicalini SMD MLT, indirizzandosi ad applicazioni in cui la serie compatta da 5 mm si rivela acusticamente o elettricamente insufficiente. Con un ingombro di 7,5 × 7,5 mm e un'altezza di 2,5 mm, questo cicalino elettromagnetico passivo SMD da 16 Ω 3,6 V occupa 2,25 volte l'area del PCB rispetto alle sue controparti da 5 mm, offrendo allo stesso tempo una pressione sonora misurabilmente più elevata e una più ampia compatibilità di tensione.
La differenza più significativa rispetto alla serie da 5 mm risiede nella sua accordatura elettrica e acustica. La tensione nominale aumenta a 3,6 V con un intervallo operativo di 2,5–4,5 V, alloggiando direttamente batterie agli ioni di litio a cella singola (3,0–4,2 V nominali) e sistemi logici da 5 V senza regolazione della tensione. La frequenza di risonanza scende a 2700 ± 300 Hz, un intervallo in cui l'udito umano rimane sensibile mentre il rumore ambientale meccanico ed elettrico generalmente diminuisce, migliorando il rapporto segnale-rumore negli ambienti industriali.
La resistenza della bobina da 16 ± 3 Ω rappresenta una scelta progettuale deliberata per il funzionamento a tensione più elevata. A 3,6 V, l'assorbimento di corrente rimane ≤ 100 mA mentre i giri della bobina aumentati e l'area del diaframma più ampia generano un'uscita ≥ 85 dB. Questo livello di impedenza è adatto alle applicazioni in cui i circuiti di pilotaggio funzionano da rail da 5 V o dove viene data priorità alla riduzione del consumo di corrente rispetto al numero minimo di componenti.
Prodotto da MEIDI, MLT-7525-16R incorpora un intervallo di temperatura più ampio rispetto alla serie da 5 mm: funziona da -30 °C a +70 °C e conserva da -40 °C a +85 °C. Questa gamma estesa supporta l'implementazione in apparecchiature per esterni, involucri non riscaldati e applicazioni per interni automobilistici in cui le escursioni termiche superano i limiti standard di livello consumer. Contattaci per richiedere un preventivo o inviare una richiesta di offerta per prezzi a volume.
Ingombro espanso di 7,5 × 7,5 mm con profilo da 2,5 mm per un'emissione acustica superiore in formato SMD compatto
Tensione nominale più elevata di 3,6 V con intervallo operativo di 2,5–4,5 V: compatibile con sistemi logici agli ioni di litio da 3,7 V e da 5 V
Frequenza di risonanza inferiore a 2700 ± 300 Hz: penetra il rumore ambientale in modo più efficace rispetto alle alternative a 4 kHz
Pressione sonora elevata ≥ 85 dB a 10 cm per applicazioni industriali e di sicurezza impegnative
Resistenza della bobina da 16 ± 3 Ω ottimizzata per circuiti di azionamento ad alta tensione con richiesta di corrente ridotta
Intervallo di temperatura esteso: da -30 °C a +70 °C in esercizio, da -40 °C a +85 °C in stoccaggio
Area del diaframma acustico ampliata: l'alloggiamento quadrato da 7,5 mm ospita una membrana vibrante più grande rispetto alle varianti da 5 mm, aumentando l'efficienza di generazione della pressione sonora alle frequenze più basse
Risonanza a bassa frequenza da 2,7 kHz: mira alla banda da 2–3 kHz dove la sensibilità uditiva umana si interseca con il rumore ambientale ridotto, migliorando la percettibilità in ambienti industriali ed esterni
Tensione nominale di 3,6 V con intervallo di 2,5–4,5 V: compatibilità nativa con celle agli ioni di litio, logica a 5 V e sistemi automobilistici a 12 V tramite semplice comando resistivo o a transistor
Impedenza di 16 ± 3 Ω per efficienza a tensione più elevata: assorbimento di corrente ridotto a tensioni elevate rispetto alle alternative da 12 Ω, facilitando la gestione termica nei circuiti del driver
Intervallo operativo esteso da -30 °C a +70 °C: supera i limiti inferiori standard di -20 °C, supportando scenari di implementazione con avvio a freddo e sotto zero
Alloggiamento LCP nero con profilo basso da 2,5 mm: mantiene la disciplina dello spazio verticale massimizzando al tempo stesso il volume della cavità acustica interna
| Parametro | Valore |
| Tipo di prodotto | Cicalino passivo elettromagnetico SMD |
| Tensione nominale | 3,6 V (apertura) |
| Tensione operativa | 2,5 – 4,5 V (apertura) |
| Uscita audio a 10 cm | ≥ 85dB |
| Corrente operativa | ≤ 100 mA |
| Frequenza di risonanza | 2700±300 Hz |
| Resistenza della bobina | 16±3Ω |
| Temperatura operativa | -30°C~+70°C |
| Temperatura di conservazione | -40°C~+85°C |

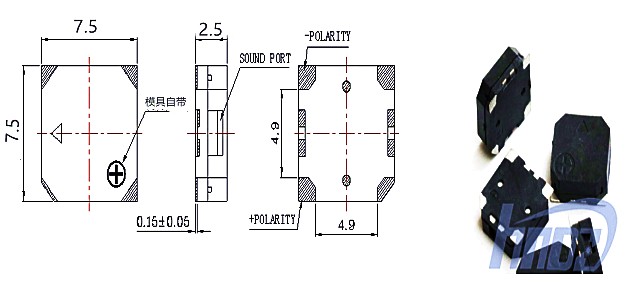

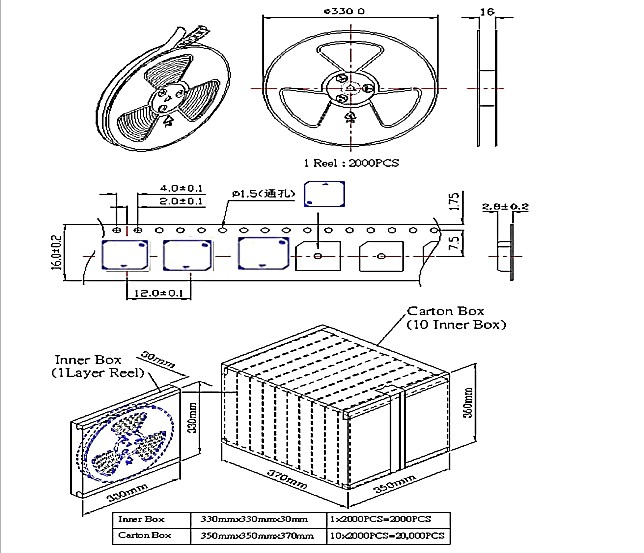

| Dimensioni (L × P × A) | 7,5 × 7,5 × 2,5 millimetri |
| Peso | 0,5 g |
| Materiale dell'alloggiamento | LCP nero |
| Metodo di saldatura (consigliato) | Riflusso: 255 ± 5 °C, 3 s; Preriscaldare 180 °C, 40–70 secondi |
Il cicalino magnetico passivo SMD da 7,5*7,5*2,5 mm occupa una posizione distinta nel panorama dei cicalini SMD: colma il divario tra i dispositivi compatti da 5 mm e gli ingombranti cicalini magnetici a foro passante. Per gli ingegneri costretti all'assemblaggio a montaggio superficiale ma che necessitano di un'uscita acustica superiore a quanto possono fornire i package da 5 mm, questo cicalino elettromagnetico passivo SMD da 16 Ω 3,6 V fornisce una valida soluzione intermedia.

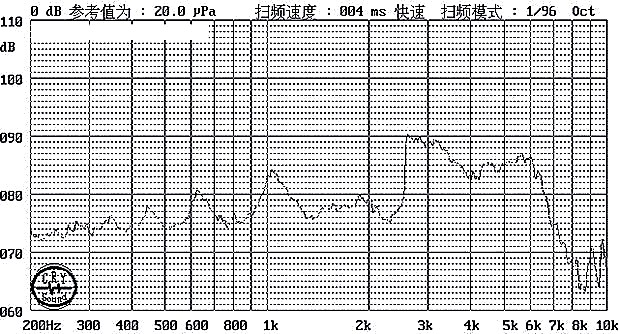

La scelta della frequenza merita particolare attenzione. A 2700 Hz, l'MLT-7525-16R funziona al di sotto del cluster di 4 kHz dove si concentra la maggior parte dei cicalini compatti. Ciò è importante in due contesti: in primo luogo, le frequenze più basse si propagano con una minore attenuazione atmosferica su brevi distanze; in secondo luogo, gli ambienti industriali presentano tipicamente una densità spettrale di rumore inferiore nella banda 2–3 kHz rispetto alla regione 4 kHz dove le ventole di raffreddamento, gli alimentatori a commutazione e l’elettronica digitale generano interferenze sostanziali.
L'impedenza da 16 Ω introduce un diverso paradigma del circuito di pilotaggio rispetto alla serie da 12 Ω. Mentre il pilotaggio GPIO diretto da microcontrollori a 3,3 V è meno pratico (la corrente supererebbe i limiti tipici dei pin di 25 mA), l'impedenza più elevata si accoppia naturalmente con logica a 5 V, circuiti integrati driver dedicati o semplici stadi a transistor funzionanti con ioni di litio o alimentatori regolati. Il sistema risultante spesso raggiunge una migliore compatibilità elettromagnetica grazie ai transitori di corrente inferiori.
La massa di 0,5 g – cinque volte la massa di 0,1 g delle varianti da 5 mm – contribuisce alla robustezza meccanica. La maggiore inerzia resiste agli effetti microfonici indotti dalle vibrazioni e fornisce un'emissione acustica più stabile in condizioni di shock meccanico. Richiedi un campione per valutare la penetrazione delle basse frequenze nel tuo ambiente target.
Sistemi di allarme per macchinari industriali: avvisi di arresto di emergenza, guasto e sovraccarico in macchine CNC, presse e apparecchiature per la movimentazione dei materiali in cui il rumore ambientale supera i 70 dB
Infrastruttura di telecomunicazioni esterne: avvisi di intrusione nell'armadio, interruzione di corrente ed escursione termica nelle stazioni base, nei ripetitori e nei nodi di rete
Sistemi interni per veicoli commerciali: allarme di retromarcia, promemoria delle cinture di sicurezza e avvisi sulle porte di carico in furgoni, camion e macchine edili
Macchine agricole ed edili: stato operativo e avvisi sui confini di sicurezza in trattori, escavatori e mietitrici esposti a vibrazioni e polvere
Gruppi di continuità (UPS): modalità batteria, sovraccarico e avvisi di manutenzione nei data center e nei sistemi di alimentazione di backup di livello medico
Attrezzature logistiche per la catena del freddo: allarmi di superamento della temperatura e di porta aperta nei contenitori di trasporto refrigerati e nelle cabine congelatore
MEIDI applica protocolli di affidabilità coerenti in tutta la produzione della serie MLT, con l'MLT-7525-16R sottoposto alla stessa verifica completa dello stress:
•Convalida della resistenza climatica: conservazione ad alta temperatura per 48 ore a +80 ± 2 °C, conservazione a bassa temperatura per 48 ore a -30 ± 2 °C e shock termico a 5 cicli (-30 °C ↔ +80 °C, permanenza di 30 minuti)
•Test di stress meccanico: vibrazione sinusoidale (10–55 Hz, ampiezza 1,0 mm, assi XYZ, 0,5 ore cumulative) e caduta libera da 75 cm su legno duro da 10 mm (3 impatti)
•Verifica della resistenza all'umidità: condizionamento di 48 ore a 50 ± 5 °C/90–95% di umidità relativa seguito da recupero ambientale di 2 ore e caratterizzazione elettrica completa
•Conferma dell'integrità della saldatura: resistenza al calore della saldatura a 250 ± 5 °C per 10 ± 0,5 secondi (distanza tra corpo e saldatura di 2,0 mm), oltre alla piena conformità al profilo di rifusione

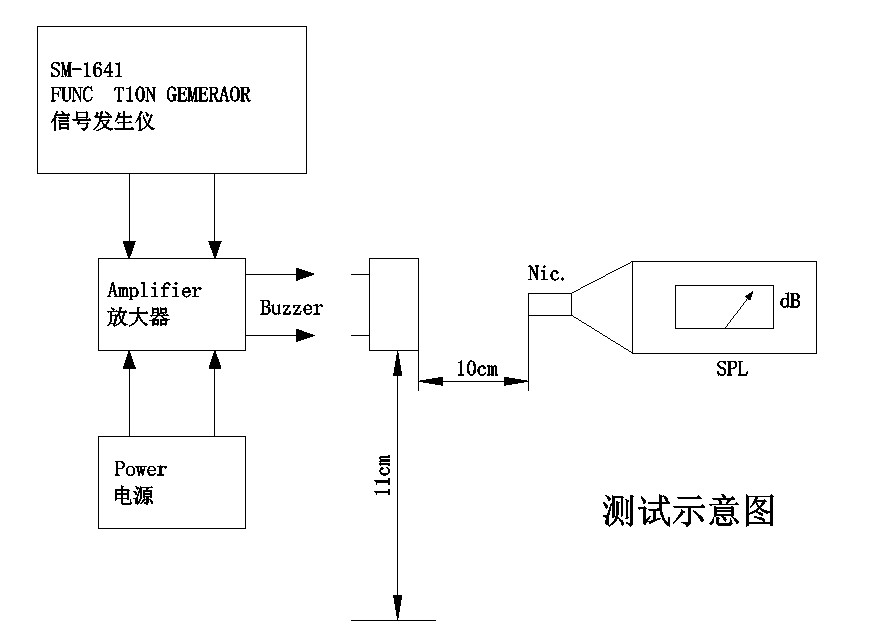

I dati di test batch campione (10 unità, unità standard da 3,6 V, 10 cm) confermano: pressione sonora 87,3--89,5 dB, corrente 71,0--72,7 mA, frequenza 2705--2735 Hz, impedenza 16,0--16,7 Ω --- tutto entro le tolleranze delle specifiche.
1. Perché MLT-7525-16R utilizza 16 Ω anziché i 12 Ω comuni nei cicalini SMD più piccoli?
La bobina da 16 Ω è ottimizzata per la tensione nominale di 3,6 V e l'intervallo operativo di 2,5–4,5 V. A queste tensioni, una bobina da 12 Ω assorbirebbe una corrente eccessiva (fino a 300 mA a 3,6 V), superando le capacità del driver standard e generando calore indesiderato. L'impedenza di 16 Ω mantiene la corrente ≤ 100 mA consentendo allo stesso tempo un numero sufficiente di giri della bobina per pilotare il diaframma più grande a 2,7 kHz. Ciò rappresenta un'ottimizzazione a livello di sistema piuttosto che una semplice scelta di resistenza.
2. L'MLT-7525-16R può essere pilotato direttamente da un GPIO con microcontrollore da 3,3 V?

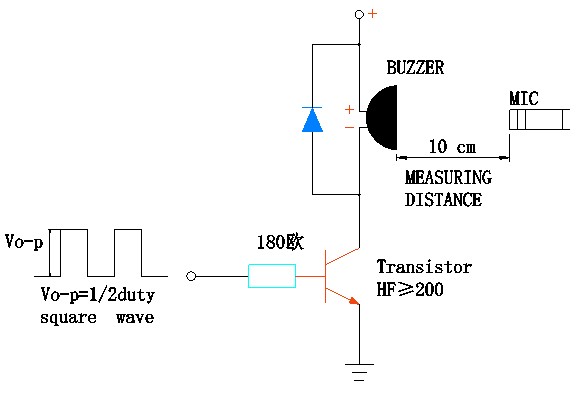

Non raccomandato. A 3,3 V, una bobina da 16 Ω assorbirebbe circa 206 mA, ben oltre il limite tipico di 20–25 mA dei pin MCU standard, con il rischio di danni permanenti. È richiesto un semplice transistor NPN o uno stadio driver MOSFET. Per i sistemi a 5 V, un resistore di base da 180 Ω con un transistor per uso generale (HF ≥ 200) fornisce un pilotaggio adeguato, simile al circuito di test standard utilizzato per la caratterizzazione.
3. Come si confronta la frequenza da 2,7 kHz con i cicalini da 4 kHz nelle applicazioni pratiche?
La frequenza di risonanza di 2,7 kHz offre una penetrazione superiore in ambienti rumorosi e un fascio direzionale ridotto rispetto a 4 kHz. La sensibilità dell'udito umano è paragonabile tra queste frequenze (entrambe rientrano nella banda più sensibile 2–5 kHz). Il compromesso principale è la dimensione fisica: ottenere una risonanza di 2,7 kHz in un pacchetto compatto richiede un diaframma più grande, che può essere accolto dall'alloggiamento da 7,5 mm. Per le applicazioni in cui i cicalini da 4 kHz non sono udibili a causa del rumore ambientale, MLT-7525-16R fornisce un percorso di aggiornamento diretto.
4. Qual è il significato della temperatura di conservazione di -40 °C?
L'intervallo di stoccaggio esteso fino a -40 °C supporta la logistica della catena del freddo, le attrezzature ad alta quota e i macchinari riposti in inverno dove i limiti standard di -30 °C possono essere superati durante il trasporto o i periodi di inattività. Il limite operativo rimane -30 °C, il che significa che il dispositivo non deve essere guidato attivamente al di sotto di questa temperatura, ma può sopravvivere a escursioni di stoccaggio fino a -40 °C senza deterioramento. Questa distinzione è fondamentale per le applicazioni aerospaziali, artiche e nelle zone criogeniche adiacenti.
5. MLT-7525-16R è adatto come sostituto immediato dei cicalini magnetici a foro passante nei progetti esistenti?
Sì, con revisione del layout del PCB. L'ingombro SMD da 7,5 mm occupa un'area della scheda paragonabile a molti cicalini a foro passante da 9 mm e 12 mm, eliminando la necessità di fori e inserimento manuale. La garanzia di pressione sonora ≥ 85 dB offre margine di progettazione per applicazioni di allarme industriale. La considerazione progettuale principale è il circuito di pilotaggio: i cicalini a foro passante spesso funzionano a 12 V con oscillatori interni, mentre l'MLT-7525-16R richiede un'eccitazione esterna da 2,7 kHz a 3,6 V. Un semplice oscillatore o uscita PWM MCU sostituisce il pilotaggio auto-oscillante precedentemente fornito dal cicalino attivo.
Contatta MEIDI per preventivi competitivi, campioni tecnici e personalizzazione OEM/ODM. Il nostro team dedicato alle applicazioni può fornire assistenza nella progettazione del circuito di pilotaggio per sistemi a 5 V e agli ioni di litio, nella modellazione di involucri acustici e nell'ottimizzazione del profilo di riflusso per la linea di produzione.
