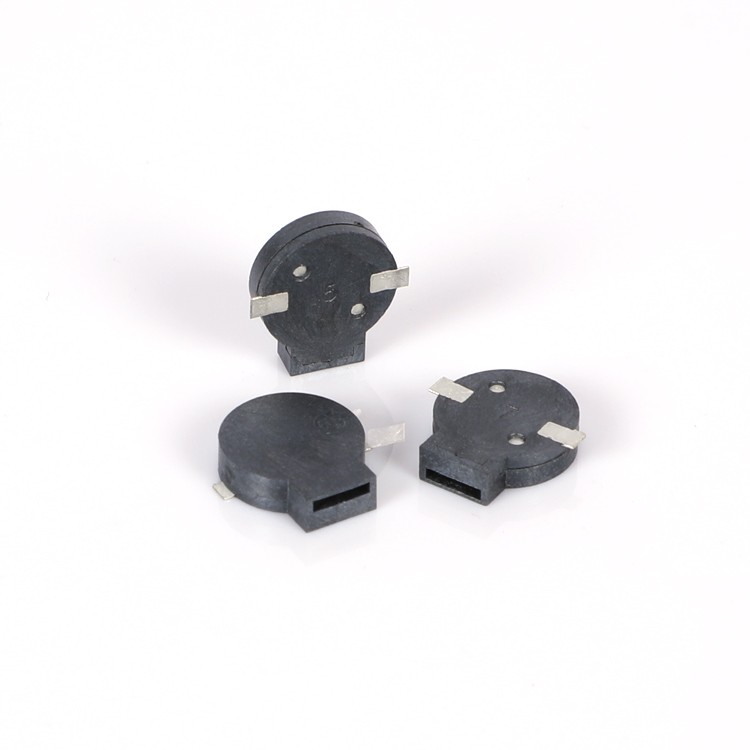

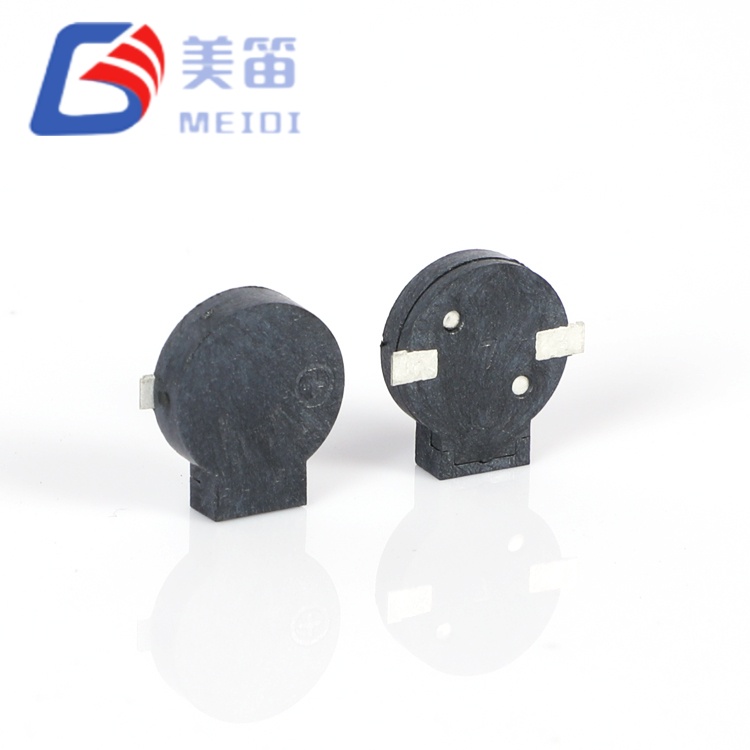

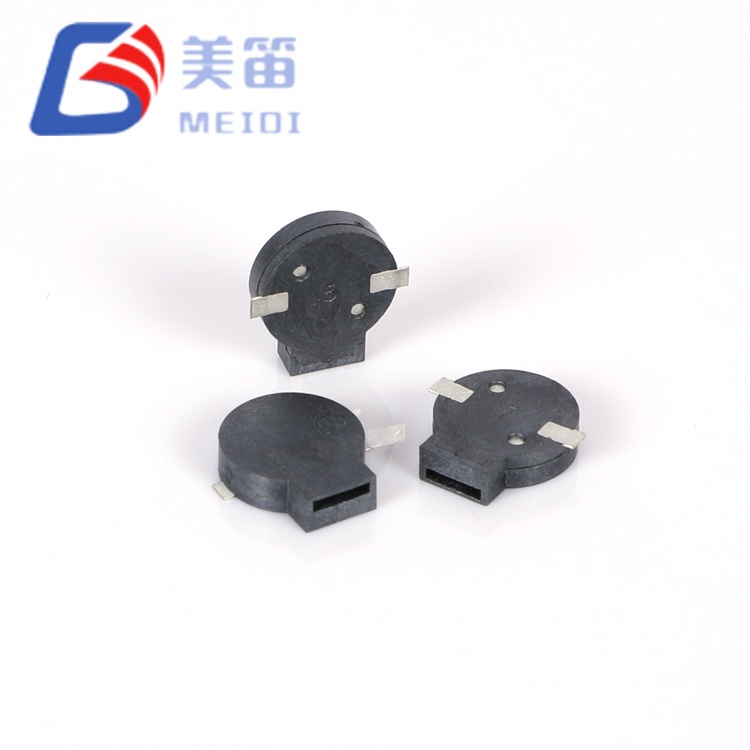

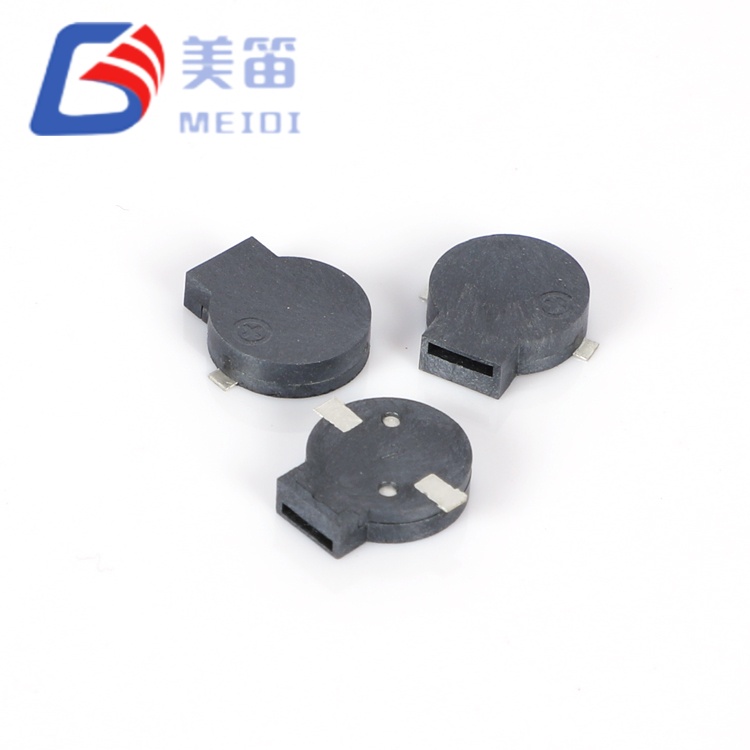

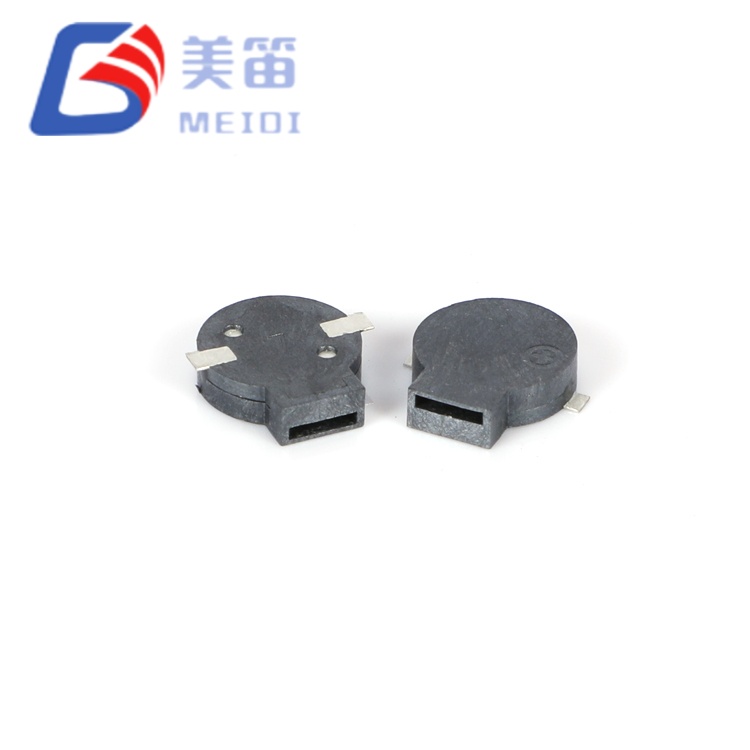

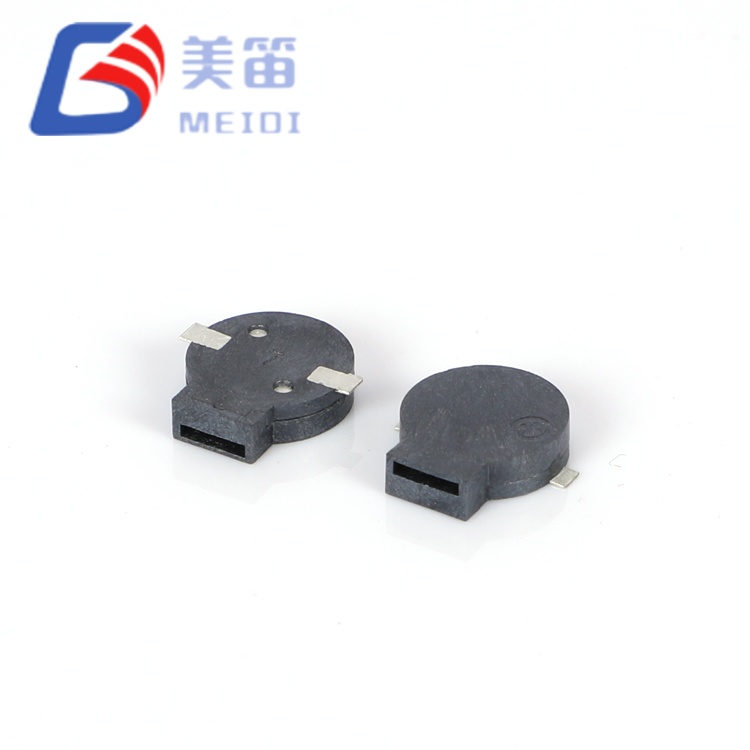

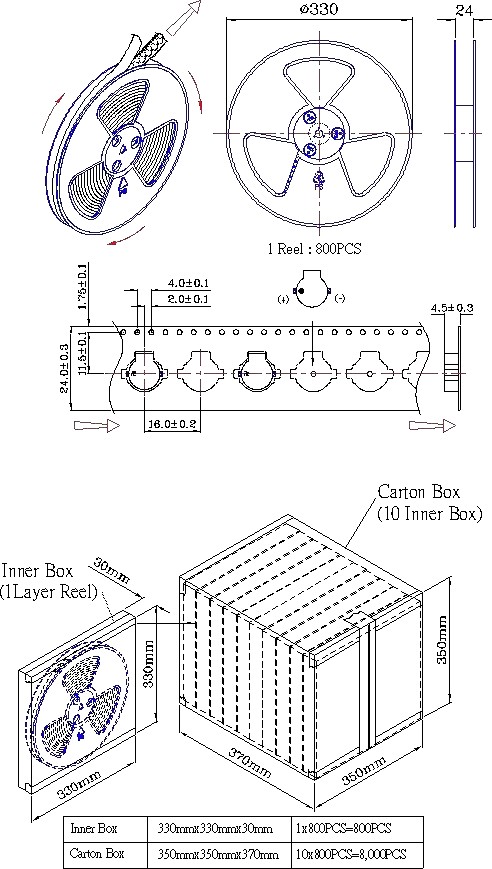

Cicalino passivo magnetico SMD da 9 * 2,5 mm

Contesto progettuale: quando il fattore di forma circolare è importante

Il cicalino magnetico passivo SMD da 9 x 2,5 mm introduce un fattore di forma circolare da 9,0 mm distinto dalle famiglie MLT‑8540 e MLT‑7525 a ingombro quadrato. La geometria circolare massimizza l'area della membrana per un dato ingombro: un cerchio da 9,0 mm racchiude 63,6 mm², fornendo il 30% in più di area della membrana rispetto alle alternative quadrate da 8,5 mm di altezza equivalente. Questa maggiore area del diaframma contribuisce alle misurazioni SPL elevate osservate durante i test di produzione.

Il profilo da 2,5 mm, 1,5 mm più sottile della serie MLT‑8540, risolve i severi vincoli dell'asse Z in contenitori ultrasottili, gruppi PCB impilati e posizioni di montaggio adiacenti al vano batteria. La massa di 0,8 g – il 60% più pesante delle varianti da 5 mm – contribuisce allo smorzamento delle vibrazioni e alla stabilità meccanica in condizioni di shock, una considerazione importante per le applicazioni su veicoli e apparecchiature portatili.

L'architettura a doppia impedenza offre la stessa flessibilità di prototipazione e scalabilità della piattaforma della serie MLT‑8540, ma all'interno di un pacchetto di profilo inferiore. La variante da 16 Ω consente la valutazione diretta su piattaforme logiche da 3,3 V e agli ioni di litio senza costi di regolazione della tensione; la variante da 32 Ω si integra perfettamente nei bus accessori automobilistici da 5 V, nei moduli I/O PLC industriali e negli endpoint alimentati da PoE dove una tensione del rail più elevata riduce le EMI indotte dalla corrente e le perdite di cablaggio.

Attributi chiave del prodotto

Rapporto massimo diaframma-altezza: l'alloggiamento circolare da 9,0 mm offre la più ampia area di membrana vibrante nella classe di altezza da 2,5 mm, ottimizzando l'emissione acustica per unità di spazio sull'asse z

Piattaforma unificata a doppia impedenza: opzioni da 16Ω e 32Ω con identico involucro meccanico da 9,0×2,5 mm, eliminando la riprogettazione del layout PCB durante la valutazione delle architetture di tensione del convertitore

Penetrazione del rumore a bassa frequenza: il centro risonante a 2700 Hz si rivolge alla banda 2–3 kHz dove la densità spettrale del rumore ambientale industriale è ridotta al minimo, migliorando la percettibilità degli allarmi negli ambienti dei macchinari

Efficienza di corrente ottimizzata per la tensione: 16Ω assorbe ≤100 mA a 3,6 V per dispositivi portatili alimentati a batteria; 32Ω assorbe ≤80mA a 5V per uno stress termico ridotto nei moduli automobilistici chiusi

Rimessaggio prolungato in climi freddi: la classificazione di stoccaggio a -40°C supporta la logistica artica, le attrezzature ad alta quota e i macchinari riposti in inverno senza degrado

Alloggiamento LCP compatibile con il riflusso: il polimero a cristalli liquidi nero resiste a picchi di riflusso senza piombo a 255±5°C con un massimo di 3 passaggi, mantenendo la stabilità dimensionale nell'intero intervallo termico

Ambienti applicativi

Gestione della flotta di veicoli commerciali: toni di avviso del conducente e stato del carico nei furgoni per le consegne, camion refrigerati e rimorchi a lungo raggio che operano su sistemi a 12 V/24 V con sottocircuiti regolati a 5 V

Endpoint di misurazione e utilità intelligenti: rilevamento di manomissioni, stato della comunicazione e avvisi di batteria scarica nei contatori del gas, nei monitor dell'elettricità e nei sensori del flusso d'acqua distribuiti negli armadietti esterni

Diagnostica portatile industriale: feedback acustico di superamento/fallimento in analizzatori di vibrazioni, termocamere e oscilloscopi portatili utilizzati nella manutenzione sul campo su piani di rumore variabili

Controller per l'automazione agricola: allarmi sulle soglie di irrigazione, avvisi sul clima delle serre e notifiche sui sistemi di alimentazione del bestiame in installazioni remote alimentate a energia solare

Trasporto medico e veicoli di emergenza: toni pronti per le apparecchiature in ambulanze, cliniche mobili e trasporto di pazienti in cui domina l'architettura degli autobus per veicoli a 5 V

Sistemi di inverter per energia rinnovabile: guasti alla rete, errori di messa a terra e avvisi di manutenzione negli inverter di stringa fotovoltaici e nei controller di piccole turbine eoliche

Convalida di produzione e affidabilità

MEIDI produce entrambe le varianti MLT‑9025 su linee di assemblaggio SMD dedicate con avvolgimento della bobina, saldatura e calibrazione acustica automatizzati. La nostra struttura di Jiangsu mantiene la certificazione ISO 9001:2015, con controllo statistico del processo applicato in ogni fase della produzione.

Ogni lotto di produzione viene sottoposto a test di qualificazione uniformi:

Caratterizzazione elettrica: verifica al 100% della resistenza della bobina, della corrente operativa e della frequenza di risonanza

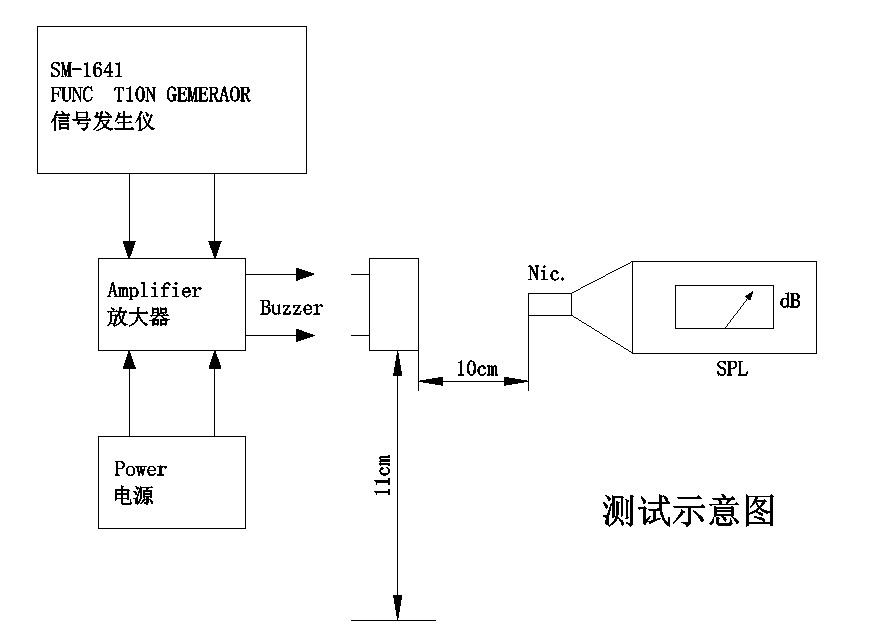

Convalida acustica: il campionamento statistico conferma SPL ≥85 dB; i risultati misurati superano costantemente i 91 dB

Resistenza climatica: stoccaggio ad alta temperatura per 48 ore a +80°C, stoccaggio a bassa temperatura per 48 ore a -30°C e shock termico a 5 cicli (-30°C ↔ +80°C, permanenza di 30 minuti per estremo)

Stress meccanico: vibrazione sinusoidale (10–55 Hz, ampiezza 1,0 mm, assi XYZ, 0,5 ore in totale) e caduta libera da 75 cm su legno duro da 10 mm (3 impatti)

Resistenza all'umidità: 48 ore a 50°C/95% di umidità relativa con recupero di 2 ore e caratterizzazione elettrica

Resistenza al calore della saldatura: 250°C per 10 secondi con distanza corpo-saldatura di 2,0 mm, oltre alla conformità al profilo di rifusione

È disponibile la documentazione di conformità RoHS e REACH. I codici di identificazione del lotto forniscono la completa tracciabilità della data di produzione, dei risultati dei test e dei certificati delle materie prime.

Domande e risposte sull'integrazione

D1: Come si confronta il modello circolare MLT‑9025 da 9,0 mm con le alternative quadrate da 8,5 mm come MLT‑8540?

La geometria circolare dell'MLT‑9025 massimizza l'area del diaframma per un dato ingombro: un cerchio da 9,0 mm racchiude 63,6 mm² contro 72,3 mm² per un quadrato da 8,5 mm. Tuttavia, l'altezza di 2,5 mm (rispetto a 4,0 mm per MLT‑8540) rende MLT‑9025 la scelta preferita quando lo spazio sull'asse z è fortemente limitato. L'emissione acustica è comparabile (entrambi ≥85 dB), ma il profilo inferiore dell'MLT‑9025 sacrifica parte dell'efficienza della risonanza a bassa frequenza. Seleziona MLT‑9025 per custodie sottili; seleziona MLT‑8540 per la massima headroom acustica dove è disponibile spazio verticale.

Q2: Quale circuito di pilotaggio è consigliato per ciascuna variante?

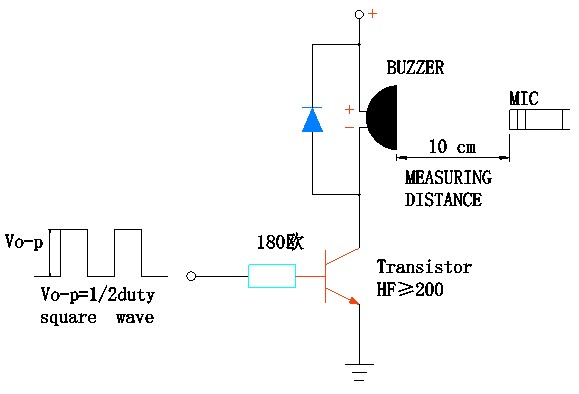

La variante da 16 Ω a 3,6 V assorbe ≤ 100 mA e può essere pilotata direttamente da pin GPIO MCU idonei (verificare la corrente nominale del pin) o tramite un semplice interruttore a transistor NPN con resistenza di base da 180 Ω. La variante da 32 Ω a 5 V assorbe ≤ 80 mA ma richiede uno stadio driver se pilotata da una logica da 3,3 V; dalla logica da 5 V, un resistore di base da 330 Ω con transistor per uso generale (h_FE≥ 200) fornisce una guida adeguata. Per entrambe le varianti è obbligatorio un diodo flyback (1N4148 o simile) attraverso la bobina per proteggere l'elemento di comando dal contraccolpo induttivo durante le transizioni di commutazione.

Q3: L'altezza di 2,5 mm è sufficiente per un'emissione acustica affidabile?

SÌ. Mentre le cavità più alte (3,0–4,0 mm) offrono una migliore efficienza di risonanza di Helmholtz, il profilo da 2,5 mm dell'MLT‑9025 raggiunge ≥85 dB grazie alla tensione del diaframma ottimizzata e alla geometria del traferro magnetico. Le misurazioni dei campioni confermano un SPL superiore a 91 dB, dimostrando che il profilo sottile non compromette le prestazioni acustiche. Il compromesso è la larghezza di banda della frequenza: l'altezza di 2,5 mm mantiene una forte risonanza a 2700 Hz ma offre una risposta meno fuori risonanza rispetto alle alternative più alte. Per le applicazioni di allarme a toni puri, questa non è una limitazione.

D4: Entrambe le varianti possono sopravvivere alle escursioni termiche del sottocofano dell'auto?

L'intervallo operativo va da -30°C a +70°C, che copre la maggior parte delle applicazioni per interni e cabine di automobili. Gli ambienti sotto il cofano che superano i +70°C richiedono una gestione termica o famiglie alternative di segnalatori acustici per alte temperature. La classificazione di stoccaggio a -40°C supporta la logistica con avviamento a freddo e il trasporto invernale senza degrado, ma il funzionamento prolungato al di sotto di -30°C non è garantito. Per le applicazioni nel vano motore, contattare MEIDI per consigli sulle varianti ad alta temperatura.

D5: Sono disponibili frequenze di risonanza o valori di impedenza personalizzati per i programmi OEM?

SÌ. MEIDI supporta la personalizzazione OEM/ODM compresi valori di impedenza intermedi (20–24Ω per architetture a tensione divisa), frequenze di risonanza modificate (intervallo 2,0–3,5kHz), colori alternativi dell'alloggiamento per l'identificazione visiva e imballaggio personalizzato in bobina. Si applicano quantità minime di ordine e tempi di consegna. Contatta il nostro team di vendita per discutere requisiti specifici e richiedere un preventivo per configurazioni personalizzate.

D6: Qual è l'ingombro PCB consigliato per il package circolare da 9,0 mm?

Si consiglia una configurazione circolare della pastiglia corrispondente al diametro dell'alloggiamento di 9,0 mm con gioco di 0,25 mm per lato. I terminali SMD si trovano sul lato inferiore dell'alloggiamento circolare; l'impronta del PCB dovrebbe includere due pad rettangolari sotto il componente, posizionati secondo la spaziatura dei terminali specificata nella scheda tecnica. MEIDI fornisce raccomandazioni sull'impronta conformi a IPC e file STEP 3D su richiesta.
