Azionamento ad onda quadra esterna a 2048Hz
Impedenza bobina 45Ω
Diametro 16 mm per layout PCB a foro passante
minimo Pressione sonora di 85 dB a 10 cm in condizioni di guida nominali
Intervallo di temperatura operativa da -20 ℃ a +70 ℃
Custodia in Noryl nero per montaggio a foro passante

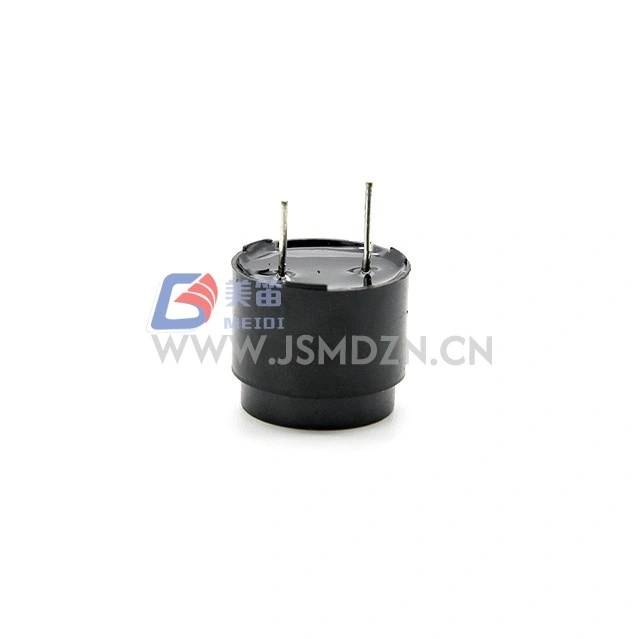

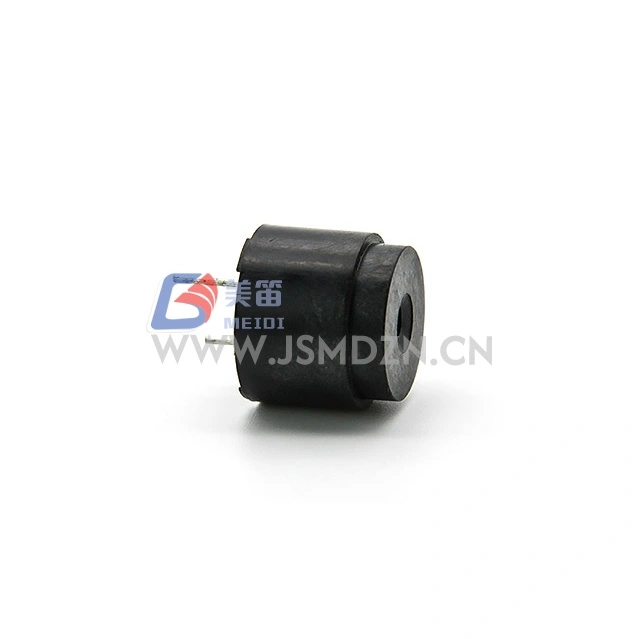

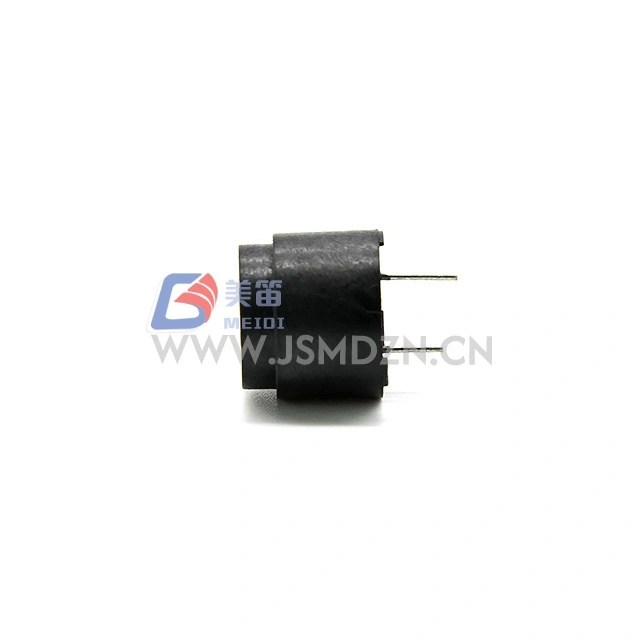

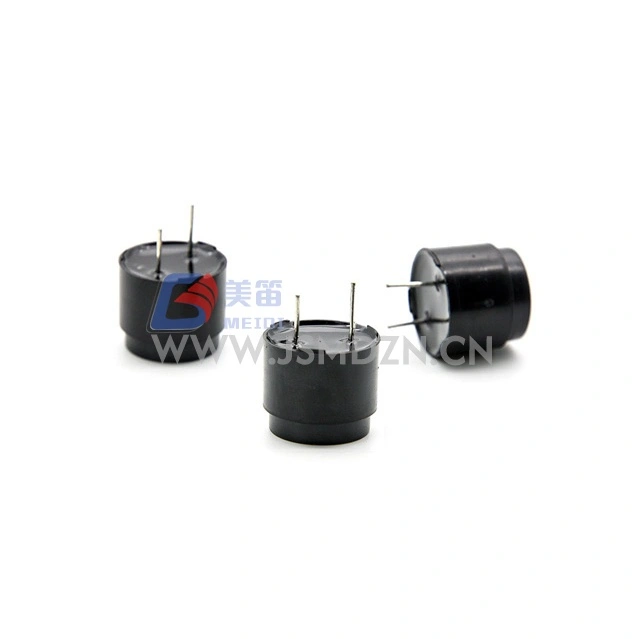

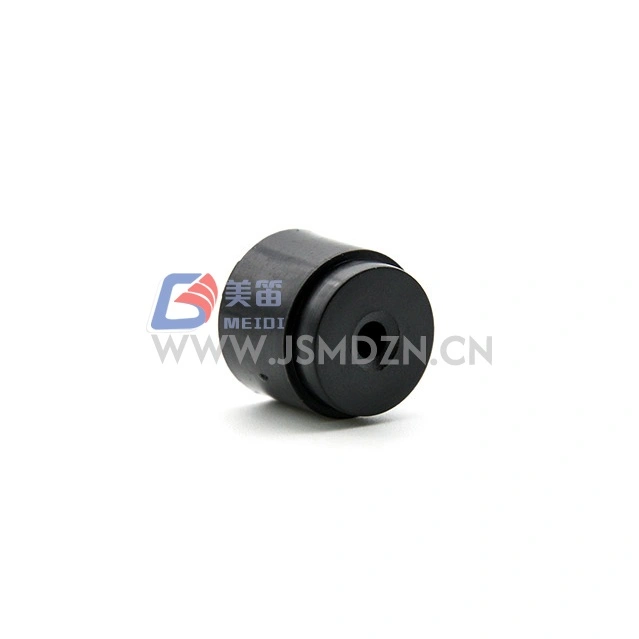

Il cicalino passivo elettromagnetico a foro passante MEIDI HN-1614 da 16 mm 2048 Hz è un cicalino elettromagnetico passivo progettato per il montaggio a foro passante in sistemi elettronici che richiedono un segnale di azionamento esterno per la generazione del suono. Con un diametro del corpo di 16 mm, questo cicalino si integra nei layout PCB a foro passante.
La frequenza di risonanza di 2048 Hz accetta segnali di pilotaggio a onda quadra esterni. Con una tensione nominale di 6 Vo-p e un intervallo operativo di 4--8 Vo-p, l'HN-1614 supporta circuiti di pilotaggio all'interno di questo intervallo di tensione.
La resistenza della bobina da 45 Ω corrisponde ai circuiti driver progettati per questo intervallo di impedenza. L'alloggiamento in Noryl nero fornisce stabilità strutturale per i processi di assemblaggio a foro passante.
Architettura del drive esterno --- accetta segnali ad onda quadra a 2048 Hz per la generazione di toni; La sola tensione CC non produce suono (caratteristica generale dei cicalini passivi elettromagnetici)
Fattore di forma a foro passante --- Diametro 16 mm con configurazione pin per layout PCB a foro passante
Impedenza bobina da 45 Ω --- per l'adattamento del circuito del driver entro l'intervallo di tensione nominale
Uscita acustica stabile --- Min. 85 dB a 10 cm se pilotato a 6 Vo-p, 2048 Hz, onda quadra con ciclo di lavoro del 50%
Materiale dell'alloggiamento in Noryl --- alloggiamento nero per il montaggio a foro passante
Conformità ambientale RoHS --- Sì
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino elettromagnetico passivo | --- |
| Tensione nominale | 6Vo-p | Riferimento di frequenza di risonanza |
| Tensione operativa | 4--8Vo-p | Picco del segnale pilota |
| Livello di pressione sonora | minimo 85dB | A 6 Vo-p, 2048 Hz, servizio 50%, 10 cm |
| Frequenza di risonanza | 2048Hz | Alla tensione nominale |
| Resistenza della bobina | 45±5Ω | --- |
| Corrente nominale | Massimo. 40 mA | A 6 Vo-p, 2048 Hz, servizio 50%. |
| Temperatura operativa | -20℃~+70℃ | --- |
| Temperatura di conservazione | -30℃~+80℃ | --- |

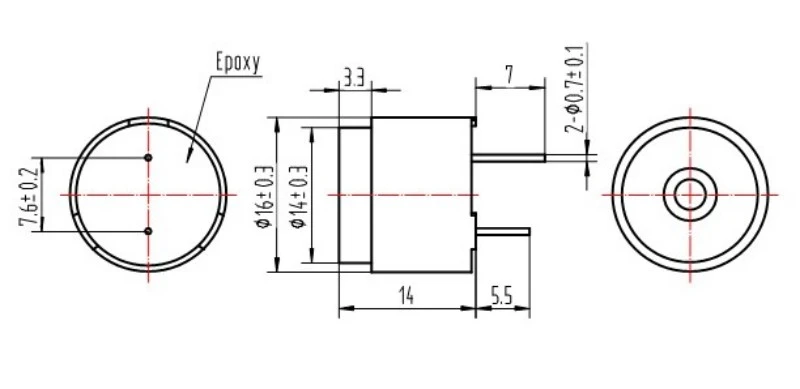

| Dimensione esterna | 16 mm (diametro) | Corpo escluso perni |
| Peso netto | ca. 4,6 g | --- |
| Materiale dell'alloggiamento | Noryl nero | --- |
| Regolamento sulla protezione dell'ambiente | RoHS | --- |

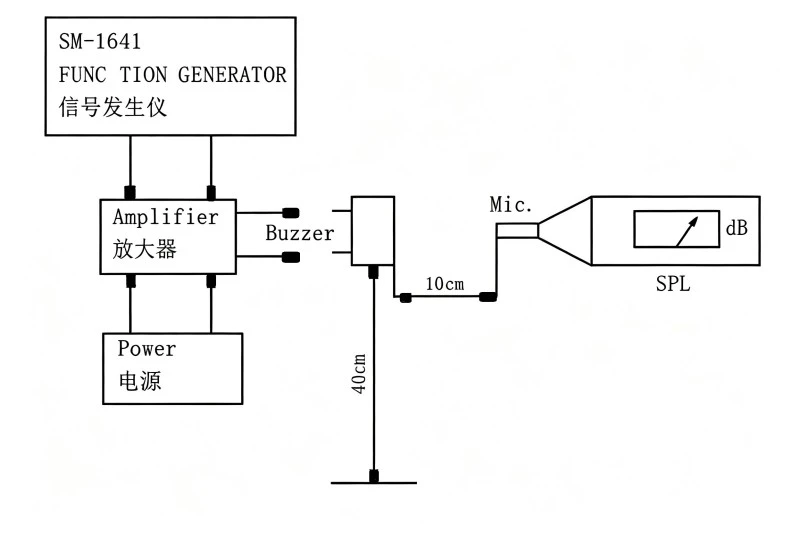

Condizioni di test standard: Temperatura: 25±3℃, Umidità: 60±10%R.H., Pressione: 860~1060hPa
Moduli di allarme per centrali industriali
Sistemi di sicurezza e antintrusione
Schede di controllo degli elettrodomestici
Apparecchiature diagnostiche e di prova
PLC e sistemi di automazione
Gruppi di continuità
| Requisito di progettazione | Vantaggio HN-1614 |
| Layout PCB a foro passante | Diametro 16 mm per montaggio standard |
| Frequenza del tono di allarme costante | Frequenza di risonanza 2048Hz |
| Compatibilità del processo di assemblaggio | Custodia in Noryl nero per montaggio a foro passante |
| Conformità ambientale | RoHS |
MEIDI produce HN-1614 con controllo di qualità in ogni fase della produzione dalla progettazione, acquisto e test del prodotto. Contattare MEIDI per i dettagli della certificazione.
Dopo uno qualsiasi dei seguenti test, il prodotto dovrà soddisfare i criteri di accettazione: nessun difetto o degrado nell'aspetto e nelle proprietà elettriche (eccetto SPL); L'SPL non deve diminuire di oltre 10 dB rispetto all'SPL minimo specificato nella scheda tecnica.
| Articolo di prova | Condizioni di prova |
| Prova di vita | 25±10℃, tensione nominale, onda quadra con frequenza di risonanza di servizio 1/2, 96 ore |
| Prova ad alta temperatura | +80℃ di conservazione per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova a bassa temperatura | Conservazione a -30°C per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova di umidità | +40±3℃, 90%--95% RH, 48 ore, recuperare a temperatura ambiente per 6 ore prima del test |
| Prova di shock termico | 70℃ 2 ore → -20℃ 2 ore (1 ciclo), intervallo 1 ora tra i cicli, totale 10 cicli |
| Prova di caduta | Imballaggio standard (tutte le 6 facce e i 3 bordi), caduta da un'altezza di 1,2 m su una tavola di legno spessa o una tavola di legno duro da 5 cm |
| Prova di vibrazione | 1000 cicli/min, ampiezza 1,5 mm, 1 ora per asse, 3 assi totali |
Attenzione: evitare che materiali estranei penetrino nel prodotto, inclusi materiali magnetici, materiali solubili in acqua e gas corrosivi, poiché potrebbero influire sulle prestazioni elettriche del prodotto.
| Parametro | Valore |
| Descrizione del prodotto | CICALINO ELETTROMAGNETICO |
| Quantità | 6000 PZ |
| Volume del cartone | 52×41,5×27CM |
1. Questo cicalino richiede un segnale di pilotaggio esterno o può essere pilotato con tensione CC?
Essendo un cicalino elettromagnetico passivo, l'HN-1614 richiede un segnale CA esterno --- tipicamente un'onda quadra pari o vicina a 2048 Hz --- per generare un'uscita udibile. La sola tensione CC non produce suono e può danneggiare la bobina attraverso il flusso di corrente continuo (caratteristica generale dei cicalini elettromagnetici passivi).
2. Quale frequenza di pilotaggio è consigliata per la massima emissione di pressione sonora?

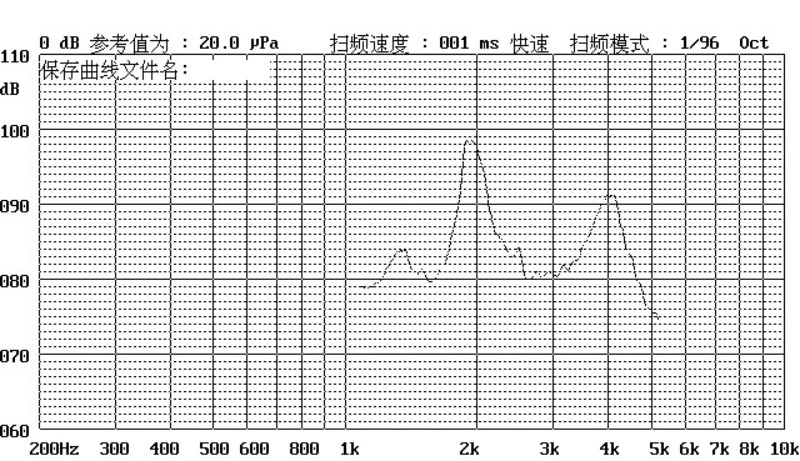

L'SPL massimo si verifica alla frequenza di risonanza di 2048 Hz. L'SPL diminuisce in modo significativo quando viene portato fuori risonanza. Per min costante Uscita 85 dB, pilotaggio a 2048 Hz con onda quadra con ciclo di lavoro del 50% a 6 Vo-p.
3. Quale circuito driver è adatto per l'impedenza della bobina da 45 Ω?
Sono compatibili le configurazioni standard dei transistor NPN/PNP a collettore aperto con resistori pull-up. Per l'azionamento diretto GPIO del microcontroller, verificare che la porta possa generare o assorbire corrente in base alle specifiche della corrente nominale (max. 40 mA). Si consiglia l'uso di un diodo flyback quando si guida con carichi induttivi o circuiti relè.
4. Qual è il metodo di saldatura consigliato per questo cicalino a foro passante?
HN-1614 è compatibile con i processi di saldatura ad onda a foro passante standard. Per la saldatura manuale contattare MEIDI per le specifiche di temperatura e durata consigliate.
5. Sono disponibili frequenze di risonanza o resistenze della bobina personalizzate?
Contatta MEIDI per domande tecniche riguardanti configurazioni personalizzate.
Per schede tecniche, note applicative sui circuiti di azionamento o discussioni sulla configurazione OEM, contattare l'ingegneria delle applicazioni MEIDI.
