Azionamento a onda quadra esterna a 2730 Hz per un'emissione acustica costante
Impedenza della bobina da 16 Ω compatibile con transistor standard e circuiti driver MCU
Ingombro standard del settore da 12 mm per layout PCB a foro passante consolidati
minimo Pressione sonora di 85 dB a 10 cm in condizioni di guida nominali
Intervallo di temperatura operativa da -20 ℃ a +70 ℃ per ambienti industriali interni
Custodia in PPO nero compatibile con saldatura ad onda e assemblaggio manuale

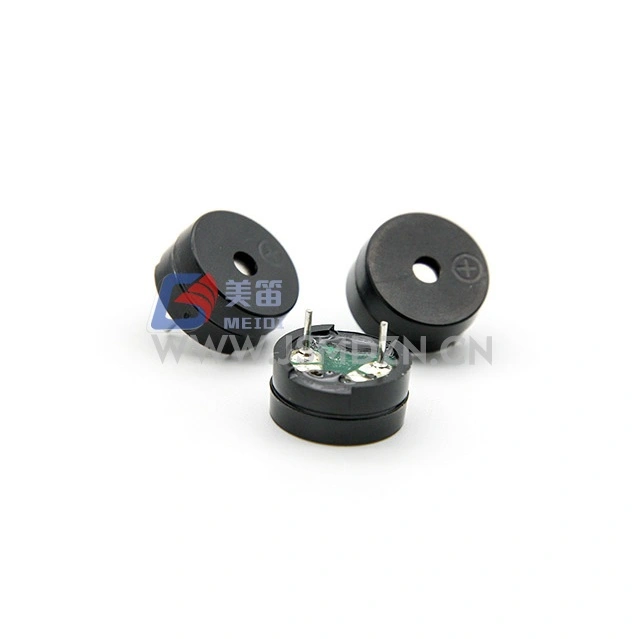

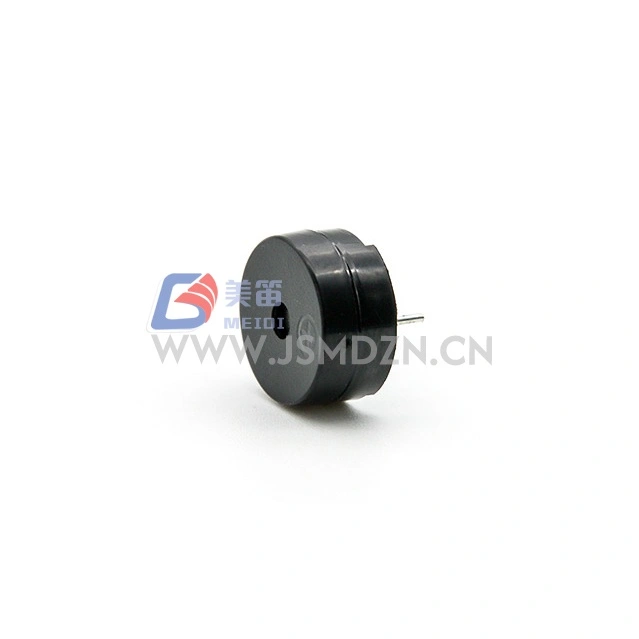

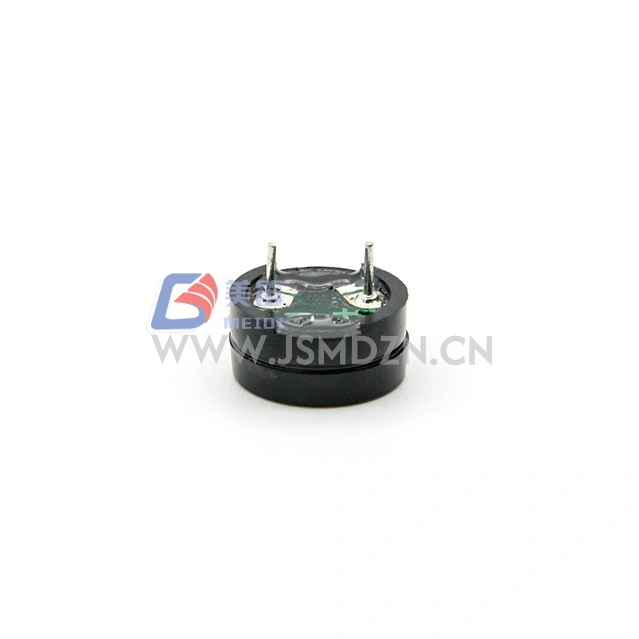

Il cicalino passivo elettromagnetico a foro passante MEIDI da 12 mm 2730 Hz è un cicalino passivo elettromagnetico progettato per il montaggio a foro passante in sistemi elettronici che richiedono un segnale di azionamento esterno per la generazione del suono. Con un diametro del corpo di 12 mm, questo cicalino si integra nei layout PCB standard ampiamente utilizzati nei pannelli di controllo industriali, nei sistemi di allarme di sicurezza, negli elettrodomestici e nelle apparecchiature diagnostiche.
La frequenza di risonanza di 2730 Hz accetta segnali di pilotaggio a onda quadra esterni, consentendo un feedback acustico coerente quando pilotato alla frequenza nominale o in prossimità di essa. Con una tensione nominale di 3 Vo-p e un intervallo operativo di 2-4 Vo-p, l'HN-1260B offre flessibilità nella progettazione del circuito di pilotaggio su sistemi logici da 3 V e 5 V.
La resistenza della bobina da 16 Ω è selezionata per adattarsi alle comuni configurazioni dei driver GPIO a transistor a collettore aperto e microcontroller, riducendo al minimo la necessità di circuiti di comando specializzati. L'alloggiamento in PPO nero fornisce stabilità strutturale per la saldatura ad onda a foro passante e i processi di rilavorazione manuale.
Architettura del drive esterno --- accetta segnali ad onda quadra a 2730 Hz per la generazione di toni programmabili; richiede eccitazione CA, la sola tensione CC non produrrà suono
Fattore di forma standard a foro passante --- Il diametro di 12 mm con passo dei pin standard del settore si adatta ai layout PCB esistenti e ai ritagli del pannello frontale
Impedenza della bobina da 16 Ω --- corrisponde ai comuni circuiti driver a transistor NPN/PNP e alle uscite GPIO del microcontroller da 3,3 V/5 V con un'adeguata capacità di corrente
Uscita acustica stabile --- Min. 85 dB a 10 cm quando pilotato a 3 Vo-p, 2731 Hz, onda quadra con ciclo di lavoro del 50%
Materiale dell'alloggiamento in PPO --- l'alloggiamento nero tollera la saldatura ad onda e la rilavorazione della saldatura manuale senza deformazioni
Conformità ambientale RoHS --- soddisfa i requisiti sulle sostanze soggette a restrizioni per la distribuzione sul mercato globale
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino elettromagnetico passivo | --- |
| Tensione nominale | 3Vo-p | Riferimento di frequenza di risonanza |
| Tensione operativa | 2--4Vo-p | Picco del segnale pilota |

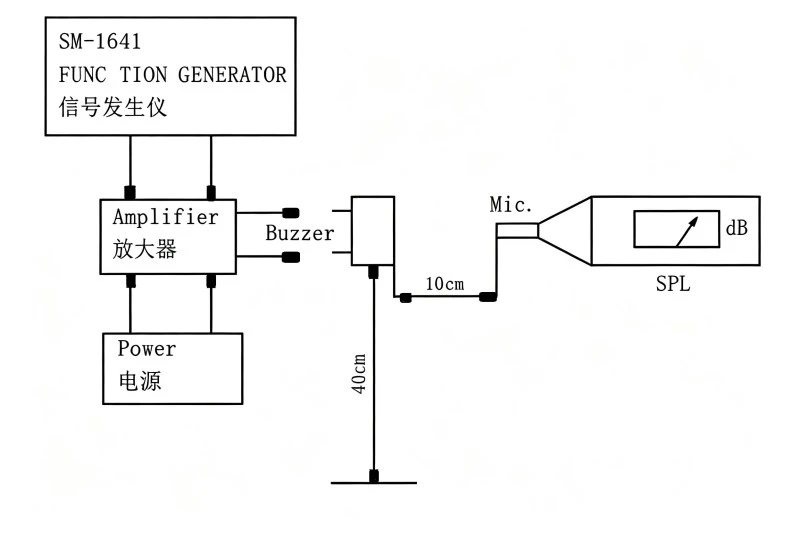

| Livello di pressione sonora | minimo 85dB | A 3 Vo-p, 2731 Hz, servizio 50%, 10 cm |
| Frequenza di risonanza | 2730Hz | Alla tensione nominale |
| Resistenza della bobina | 16±4Ω | CC, 25 ℃ |
| Corrente nominale | Massimo. 60 mA | A 3 Vo-p, 2731 Hz, servizio 50%. |
| Temperatura operativa | -20℃~+70℃ | Continuo |
| Temperatura di conservazione | -30℃~+80℃ | Non operativo |

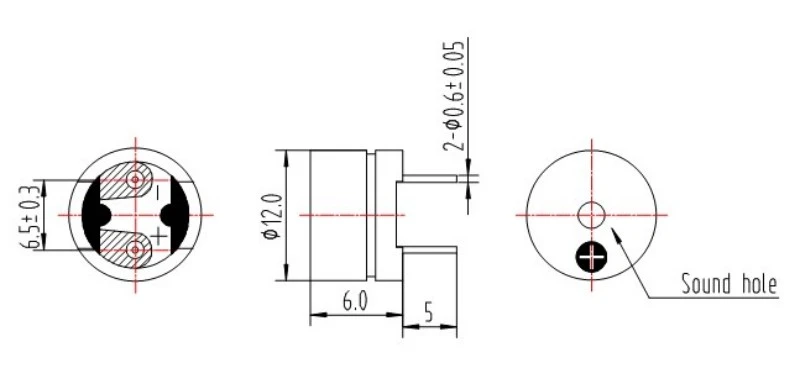

| Dimensione esterna | 12 mm (diametro) | Corpo escluso perni |
| Peso netto | ca. 1,0 g | Tipico |
| Materiale dell'alloggiamento | PPO nero | --- |
| Regolamento sulla protezione dell'ambiente | RoHS | --- |
Moduli di allarme per quadri di controllo industriali che richiedono avvisi acustici a frequenza standard
Sistemi di sicurezza e rilevamento intrusioni con fori di montaggio del cicalino da 12 mm esistenti
Schede di controllo per apparecchi di consumo che utilizzano processi di assemblaggio a foro passante
Apparecchiature diagnostiche e di prova che necessitano di un'indicazione acustica dello stato
PLC e sistemi di automazione con uscite di azionamento a livello logico da 5 V o 3,3 V
Gruppi di continuità per avvisi di batteria scarica e condizioni di guasto
| Requisito di progettazione | Vantaggio dell'HN-1260B |
| Layout PCB a foro passante consolidati | Il diametro di 12 mm corrisponde all'ingombro standard del settore e ai ritagli del pannello frontale |
| Compatibilità del circuito driver standard | L'impedenza della bobina da 16 Ω funziona con transistor comuni e configurazioni GPIO MCU |
| Frequenza del tono di allarme costante | La frequenza di risonanza di 2730 Hz garantisce un carattere acustico uniforme tra i lotti di produzione |
| Flessibilità del processo di assemblaggio | Custodia in PPO nera compatibile con saldatura ad onda e rilavorazione manuale |
| Conformità ambientale | Approvazione RoHS per la distribuzione globale e le normative sulle sostanze soggette a restrizioni |
MEIDI produce HN-1260B con controllo di qualità in ogni fase della produzione dalla progettazione, acquisto e test del prodotto. Gli impianti di produzione mantengono le certificazioni ISO 9001, ISO 14001 e QS 9000. Tutti i prodotti portano il marchio CE e le approvazioni RoHS.
Dopo uno qualsiasi dei seguenti test, il prodotto dovrà soddisfare i criteri di accettazione: nessun difetto o degrado nell'aspetto e nelle proprietà elettriche (eccetto SPL); L'SPL non deve essere inferiore di 10 dB al di sotto dell'SPL minimo specificato nella scheda tecnica.
| Articolo di prova | Condizioni di prova |
| Prova di vita | 25±10℃, tensione nominale, onda quadra con frequenza di risonanza di servizio 1/2, 96 ore |
| Prova ad alta temperatura | +80℃ di conservazione per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova a bassa temperatura | Conservazione a -40°C per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova di umidità | +40±3℃, 90%--95% RH, 48 ore, recuperare a temperatura ambiente per 6 ore prima del test |
| Prova di shock termico | 70℃ 2 ore → -20℃ 2 ore (1 ciclo), intervallo 1 ora tra i cicli, totale 10 cicli |
| Prova di caduta | Imballaggio standard (3 bordi, 6 facce della scatola), caduta da un'altezza di 1,2 m su un pannello di legno spesso o un pannello di legno duro di 5 cm |
| Prova di vibrazione | 1000 cicli/min, ampiezza 1,5 mm, 1 ora per direzione, 3 gradi di libertà |
Attenzione: evitare che materiali estranei penetrino nel prodotto, inclusi materiali magnetici, materiali solubili in acqua e gas corrosivi, poiché potrebbero influire sulle prestazioni elettriche del prodotto.
1. Questo cicalino richiede un segnale di pilotaggio esterno o può essere pilotato con tensione CC?
Essendo un cicalino elettromagnetico passivo, l'HN-1260B richiede un segnale CA esterno --- tipicamente un'onda quadra pari o vicina a 2730 Hz --- per generare un'uscita udibile. La sola tensione CC non produce suono e potrebbe danneggiare la bobina a causa del flusso di corrente continuo.
2. Quale frequenza di pilotaggio è consigliata per la massima emissione di pressione sonora?

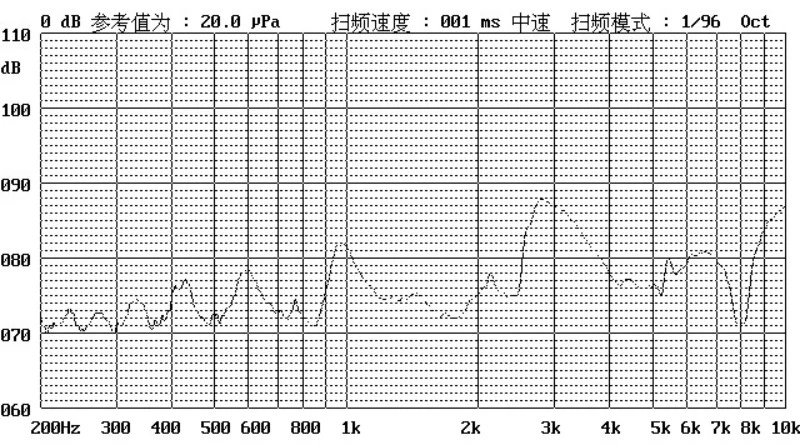

L'SPL massimo si verifica alla frequenza di risonanza di 2730 Hz. L'SPL diminuisce in modo significativo quando viene portato fuori risonanza. Per min costante Uscita 85 dB, pilotaggio a 2731 Hz con onda quadra con ciclo di lavoro del 50% a 3 Vo-p.
3. Quale circuito driver è adatto per l'impedenza della bobina da 16Ω?
Sono compatibili le configurazioni standard dei transistor NPN/PNP a collettore aperto con resistori pull-up. Per l'azionamento diretto GPIO del microcontroller, verificare che la porta possa generare o assorbire ≥60 mA. Si consiglia un diodo flyback quando si guida con carichi induttivi o circuiti relè.
4. Qual è il metodo di saldatura consigliato per questo cicalino a foro passante?
HN-1260B è compatibile con i processi di saldatura ad onda a foro passante standard. Per la saldatura manuale, contattare MEIDI per le specifiche di temperatura e durata consigliate per evitare la deformazione dell'alloggiamento.
5. Sono disponibili frequenze di risonanza o resistenze della bobina personalizzate?
Contatta MEIDI per domande tecniche riguardanti configurazioni personalizzate.
Per schede tecniche, note applicative sui circuiti di azionamento o discussioni sulla configurazione OEM, contattare l'ingegneria delle applicazioni MEIDI.
