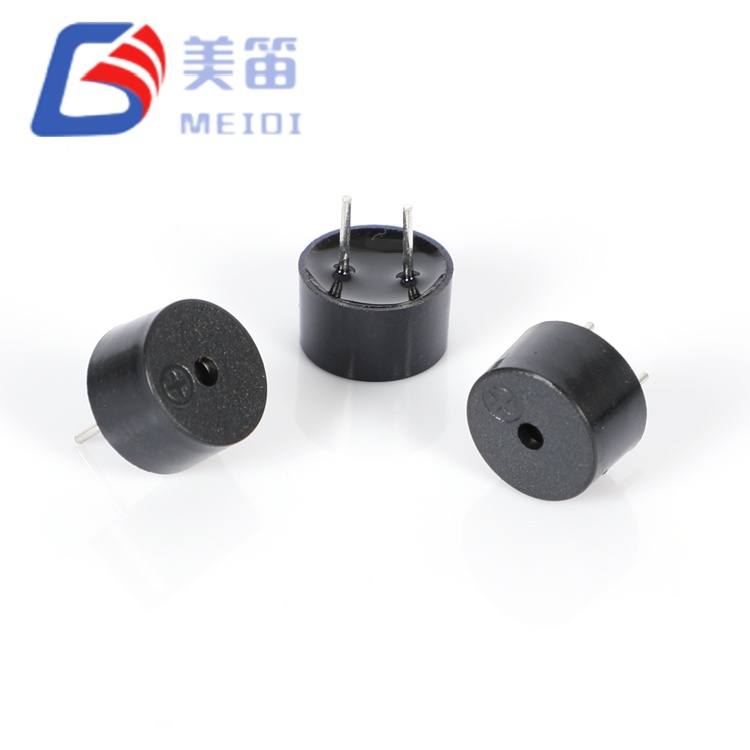

Il cicalino magnetico passivo da 9 x 5,5 mm ha tre cicalini elettromagnetici passivi a foro passante sotto un'unica piattaforma meccanica da 9,0 x 5,5 mm. Due resistenze della bobina e due frequenze di risonanza consentono ai progettisti di adattare il cicalino alla tensione di alimentazione e ai requisiti tonali senza alterare lo schema dei fori del PCB. La variante da 16 Ω va da 1,5 V a 4,5 V per sistemi logici a 3,3 V e agli ioni di litio; le varianti da 42Ω coprono da 3 V a 7 V per binari industriali da 5 V. In tutti e tre i modelli, la pressione sonora supera gli 85 dB a 10 cm e il corpo in PBT nero è ottimizzato per la saldatura a onda e manuale nell'assemblaggio a processo misto.
Tre profili elettrici da un unico ingombro di 9,0×5,5 mm; non è necessaria alcuna modifica al layout quando si passa da architetture a 3 V a 5 V.
Il modello da 16 Ω, 3 V, 2,7 kHz è adatto ai dispositivi alimentati a batteria e a livello logico in cui è preferibile l'azionamento diretto del microcontroller.
Il modello da 42 Ω, 5 V, 2,7 kHz riduce l'assorbimento di corrente sui bus accessori standard industriali e automobilistici.
Il modello da 42 Ω, 5 V, 4,0 kHz fornisce la stessa interfaccia elettrica con un tono a frequenza più elevata per applicazioni che beneficiano di un avviso più nitido.
Tutte le varianti condividono la stessa spaziatura tra i pin del foro passante, quindi i progetti di riparazione e retrofit possono sostituire i cicalini obsoleti da 9 mm e 12 mm senza modificare la scheda.
La pressione sonora minima è di 85 dB a 10 cm in tutta la serie; i campioni di produzione raggiungono tipicamente da 87 dB a 95 dB.
| Parametro | QMB‑09B‑03 | QMB‑09B‑05 | QMB‑09B‑05 4KHZ |
| Tensione nominale | 3 V (CA) | 5 V (CA) | 5 V (CA) |
| Tensione operativa | 1,5 – 4,5 V | 3 – 7 V | 3 – 7 V |
| Resistenza della bobina | 16±5Ω | 42±5Ω | 42±5Ω |
| Frequenza di risonanza | 2700±300 Hz | 2700±300 Hz | 4000±300 Hz |
| Uscita audio a 10 cm | ≥ 85dB | ≥ 85dB | ≥ 85dB |
| Corrente operativa | ≤ 80 mA | ≤ 60 mA | ≤ 60 mA |
| Intervallo SPL campione | 87,5–94,0 dB | 91,5–94,7 dB | 91,5–94,7 dB |
| Intervallo di corrente campione | 69,2–75,5 mA | 46,8–51,7 mA | 46,8–51,7 mA |
| Compatibilità unità | MCU GPIO da 3,3 V, ioni di litio | Logica 5V, bus industriali | Logica 5V, bus industriali |
| Applicazioni tipiche | Strumenti portatili, contatori intelligenti, elettrodomestici | Allarmi industriali, accessori automobilistici, moduli PLC | Dispositivi medici, pannelli di sicurezza, sistemi di discriminazione del tono |
Un unico progetto meccanico copre tre varianti elettriche, consentendo di finalizzare l'architettura del convertitore senza modificare la disposizione dei fori sul PCB.
La bobina da 16 Ω è abbinata ad alimentazioni da 3,3 V, mantenendo semplice lo stadio driver; la bobina da 42Ω abbassa la corrente sui rail da 5V.
Sono disponibili due frequenze di risonanza: 2,7kHz per la penetrazione del rumore a bassa frequenza e 4,0kHz per una qualità tonale più nitida.
L'alloggiamento nero in PBT tollera la saldatura ad onda a 255°C e la rilavorazione manuale a 360°C senza deformazioni o spostamenti acustici.
Il diametro di 9,0 mm e il passo dei pin standard rendono la serie un sostituto immediato per molti cicalini a foro passante legacy da 9 mm e 12 mm.
Ogni unità riporta un codice lotto che rimanda alla data di produzione, ai registri dei test e ai lotti di materie prime, mantenuto per dieci anni.
| Parametro | Valore | Condizioni di prova |
| Tensione nominale | 3 V (CA) | Riferimento di frequenza di risonanza |
| Tensione operativa | 1,5 – 4,5 V (CA) | Picco del segnale pilota |
| Uscita audio a 10 cm | ≥ 85dB | A 3 V, 2700 Hz, 10 cm |
| Frequenza di risonanza | 2700±300 Hz | Alla tensione nominale |
| Resistenza della bobina | 16±5Ω | A 25 ℃, CC |
| Corrente operativa | ≤ 80 mA | A 3 V, 2700 Hz |
| Temperatura operativa | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +80 ℃ | Non operativo |

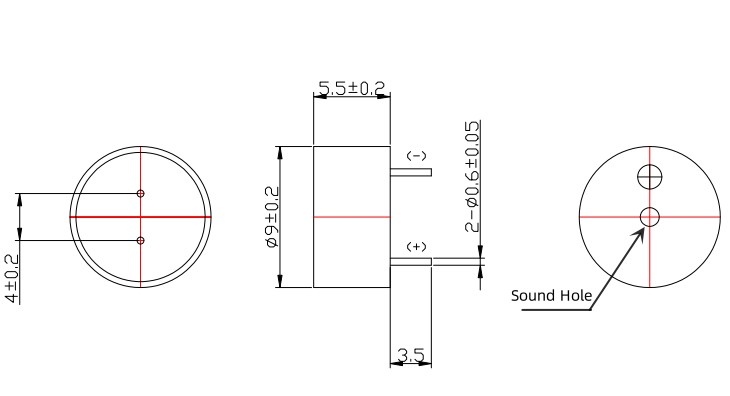

| Dimensione (diametro × H) | 9,0×5,5 mm | Corpo escluso perni |
| Peso | 0,71 g | Tipico |
| Materiale dell'alloggiamento | PBT nero | UL94 V‑0 |
| Parametro | Valore | Condizioni di prova |
| Tensione nominale | 5 V (CA) | Riferimento di frequenza di risonanza |
| Tensione operativa | 3 – 7 V (CA) | Picco del segnale pilota |
| Uscita audio a 10 cm | ≥ 85dB | A 5 V, frequenza di risonanza, 10 cm |
| Frequenza di risonanza | 2700 ± 300 Hz / 4000 ± 300 Hz | Alla tensione nominale |
| Resistenza della bobina | 42±5Ω | A 25 ℃, CC |
| Corrente operativa | ≤ 60 mA | A 5 V |
| Temperatura operativa | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +80 ℃ | Non operativo |
| Dimensione (diametro × H) | 9,0×5,5 mm | Corpo escluso perni |
| Peso | 0,71 g | Tipico |
| Materiale dell'alloggiamento | PBT nero | UL94 V‑0 |
| Metodo | Temperatura | Tempo | Passaggi massimi |
| Saldatura a rifusione | 245±15℃ | preriscaldamento a 180 ℃ 40–70 s; 245 ℃ 3 secondi | 3 |
| Saldatura ad onda ★ | 255±15℃ | 4–6 secondi | 2–3 |
| Saldatura manuale ★ | 360±10℃ | 2–5 secondi | 2–3 |
★ Metodi preferiti per l'assemblaggio con foro passante. L'alloggiamento in PBT mantiene la stabilità dimensionale su questi profili, prevenendo l'allentamento dei terminali o la distorsione della cavità acustica.
QMB‑09B‑03: strumenti portatili, contatori intelligenti, schede di controllo per elettrodomestici da 3,3 V e sensori IoT alimentati agli ioni di litio in cui sono desiderabili un'alimentazione a cella singola e un azionamento GPIO diretto.
QMB‑09B‑05: moduli di allarme PLC industriali, circuiti accessori automobilistici da 5 V, controller di refrigerazione commerciale e gruppi di continuità che beneficiano di una corrente della bobina inferiore.
QMB‑09B‑05 4KHZ: apparecchiature diagnostiche mediche, pannelli antintrusione di sicurezza, reti di allarme con discriminazione di tono e prodotti di consumo che richiedono un avviso di tono più alto.

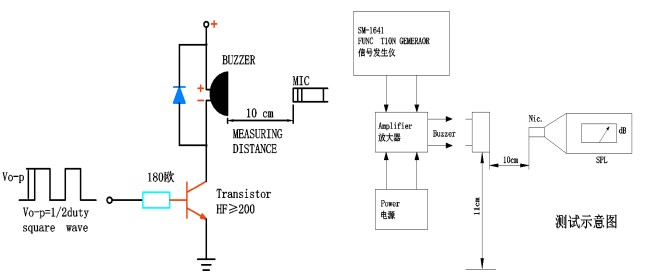

| Variante | Tipo di conducente | Configurazione | Note |
| QMB‑09B‑03 | GPIO del microcontrollore | Push-pull 3,3 V | Confermare che il pin possa generare almeno 70 mA; aggiungi un diodo flyback attraverso la bobina. |
| QMB‑09B‑03 | Transistor a collettore aperto | NPN/PNP con pull-up | Un resistore di base da 1kΩ è un tipico valore iniziale. |
| QMB‑09B‑05 / 4KHZ | Uscita logica 5V | Diretto o tamponato | La bobina da 42Ω assorbe meno corrente; un buffer a transistor è comunque consigliato per cavi lunghi. |
| QMB‑09B‑05 / 4KHZ | Circuito integrato dedicato per il driver del cicalino | Uscita ad onda quadra | Abbina la frequenza di uscita alla risonanza nominale del cicalino per ottenere il volume massimo. |
| Tutte le varianti | Amplificatore audio | Onda sinusoidale o quadra | Assicurarsi che l'impedenza di uscita dell'amplificatore sia compatibile con la resistenza della bobina. |
Un'onda quadra con ciclo di lavoro del 50% alla frequenza di risonanza (2,7kHz o 4,0kHz) e alla tensione nominale produce la pressione sonora specificata. Il drive fuori risonanza riduce l'uscita di circa 6 dB per ottava.
| Situazione progettuale | Vantaggio della serie QMB‑09B |
| La tensione del sistema finale non è stata ancora fissata | Un ingombro accetta varianti da 16Ω o 42Ω, quindi la progettazione del PCB può procedere mentre viene confermata la linea di alimentazione. |
| È necessario valutare 2,7kHz contro 4,0kHz | Stesso circuito di comando e montaggio, cambia solo il codice prodotto durante i test acustici. |
| Riparazione di apparecchiature legacy con un cicalino obsoleto | Il diametro di 9,0 mm e il passo dei pin standard spesso corrispondono direttamente ai cicalini a foro passante da 9 mm e 12 mm. |
| Saldatura ad onda e rilavorazione manuale sulla stessa linea | Il corpo in PBT è selezionato appositamente per questi profili termici, rimanendo dimensionalmente stabile e acusticamente coerente. |
| Ridurre il numero dei fornitori | Tre configurazioni elettriche sono coperte da un'unica famiglia meccanica, riducendo il carico di lavoro di qualificazione e inventario. |
Con un peso di 0,71 g, il buzzer aggiunge una massa minima alla scheda e la disposizione dei pin consolidata accelera l'integrazione. I dati campione confermano che tutti i parametri rientrano comodamente nelle finestre pubblicate.
MEIDI Intelligent Technology produce componenti acustici elettromagnetici e piezoelettrici dal 2011. Lo stabilimento verticalmente integrato dell'azienda a Jiangsu, in Cina, si occupa dello stampaggio PBT interno, dell'avvolgimento di bobine di precisione, dell'assemblaggio automatizzato e dei test acustici in linea completi. Un sistema di qualità certificato ISO 9001 e un laboratorio di affidabilità dedicato supportano la coerenza richiesta dai programmi industriali e automobilistici ad alto volume.
Ogni lotto di produzione della serie QMB‑09B è sottoposto a verifica della resistenza della bobina al 100% e controlli statistici della frequenza di risonanza. Il livello di pressione sonora è confermato rispetto al minimo di 85 dB e la saldabilità è testata secondo J‑STD‑002. Viene mantenuta la conformità RoHS e REACH, con dichiarazioni complete dei materiali disponibili. Un codice di lotto impresso sull'alloggiamento garantisce la tracciabilità della data di produzione, dei registri dei test e del lotto di materia prima per dieci anni.
Q1: Come scelgo tra i tre modelli?
Inizia con la tensione disponibile. Per la logica da 3,3 V o agli ioni di litio a cella singola, il QMB‑09B‑03 (16Ω) è la soluzione naturale. Per i binari industriali o automobilistici da 5 V, QMB‑09B‑05 o QMB‑09B‑05 4KHZ (entrambi 42Ω) riducono la richiesta di corrente. Quindi scegli il tono: 2,7 kHz per la penetrazione dell'avviso a bassa frequenza, 4,0 kHz per un suono più brillante e distintivo. Tutti e tre condividono la stessa impronta, quindi un cambiamento tardivo è semplice.
D2: È possibile utilizzare il QMB‑09B‑03 a 5 V o le parti da 42 Ω a 3,3 V?
Il funzionamento del modello da 16 Ω sopra i 4,5 V potrebbe surriscaldare la bobina. Il modello da 42Ω al di sotto di 3V produrrà un livello sonoro significativamente più basso. Se sono necessari 16 Ω a 5 V, aggiungere un resistore in serie per limitare la corrente; l'SPL continuerà a scendere. Per i sistemi da 3,3 V che richiedono un'impedenza maggiore, la variante da 16 Ω è la soluzione migliore.
Q3: Qual è la differenza pratica tra 2,7kHz e 4,0kHz in un ambiente reale?
2,7kHz tende a eliminare il rumore meccanico a bassa frequenza, rendendolo adatto per impianti industriali e apparecchiature esterne. 4,0kHz si avvicina al picco della sensibilità dell'udito umano, offrendo un tono nitido e facilmente discriminabile per dispositivi medici, di sicurezza e di consumo interni. Entrambi sono ugualmente robusti e affidabili.

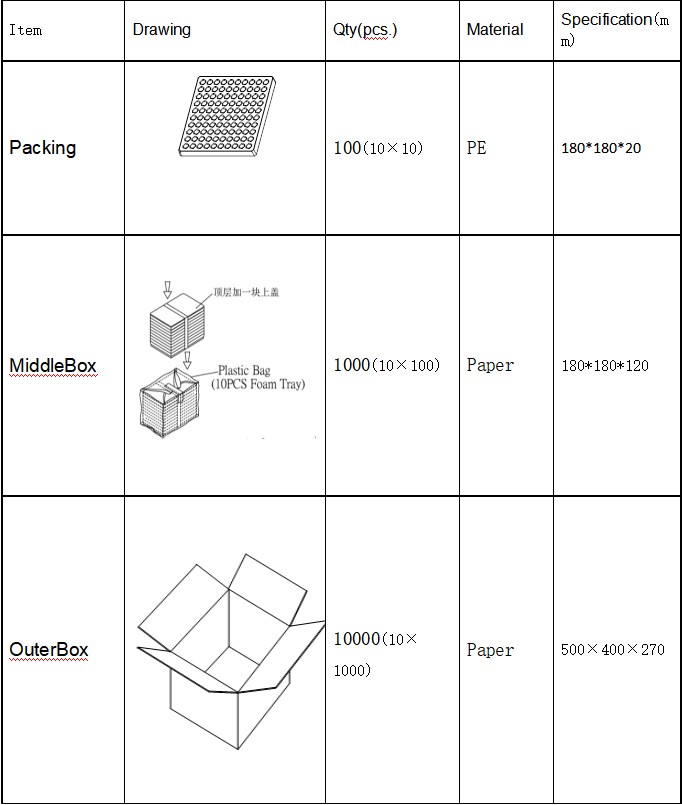

D4: Sono disponibili lunghezze di cavo personalizzate o confezioni con nastro in bobina?
SÌ. MEIDI può fornire conduttori diritti, piegati o sfalsati per layout PCB non standard. Il nastro in bobina non è standard per le parti a foro passante ma può essere predisposto per linee di inserimento automatizzate. Le quantità minime dell'ordine e i tempi di consegna variano a seconda della modifica.
Q5: Posso allontanare il cicalino dalla sua frequenza di risonanza per ottenere un tono diverso?
Il livello sonoro diminuisce notevolmente quando la frequenza di comando si allontana dalla risonanza. Per il volume massimo, rimanere entro il ±5% dei 2700Hz o 4000Hz nominali. Se la tua applicazione richiede un'ampia gamma di frequenze, un cicalino piezoelettrico o un altoparlante in miniatura sarebbe una scelta più adatta.
Per la verifica dei riferimenti incrociati con i numeri di parte precedenti, i campioni di valutazione di tutte e tre le varianti o le configurazioni dei cavi personalizzate, contattare il team delle parti di ricambio MEIDI. Le domande sulla compatibilità generalmente ricevono una risposta entro un giorno lavorativo, insieme ai disegni dei pin e alle note sui circuiti di azionamento.
