Cicalino passivo elettromagnetico da 25 mm

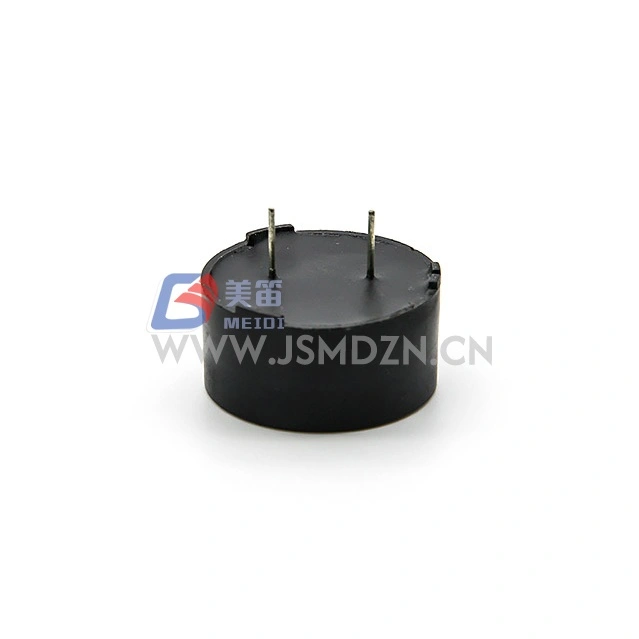

Cicalino passivo elettromagnetico da 25 mm

Opzioni a doppia tensione: 5Vo-p (30Ω) e 12Vo-p (120Ω)

Frequenza di risonanza 800Hz per azionamento a onda quadra esterna

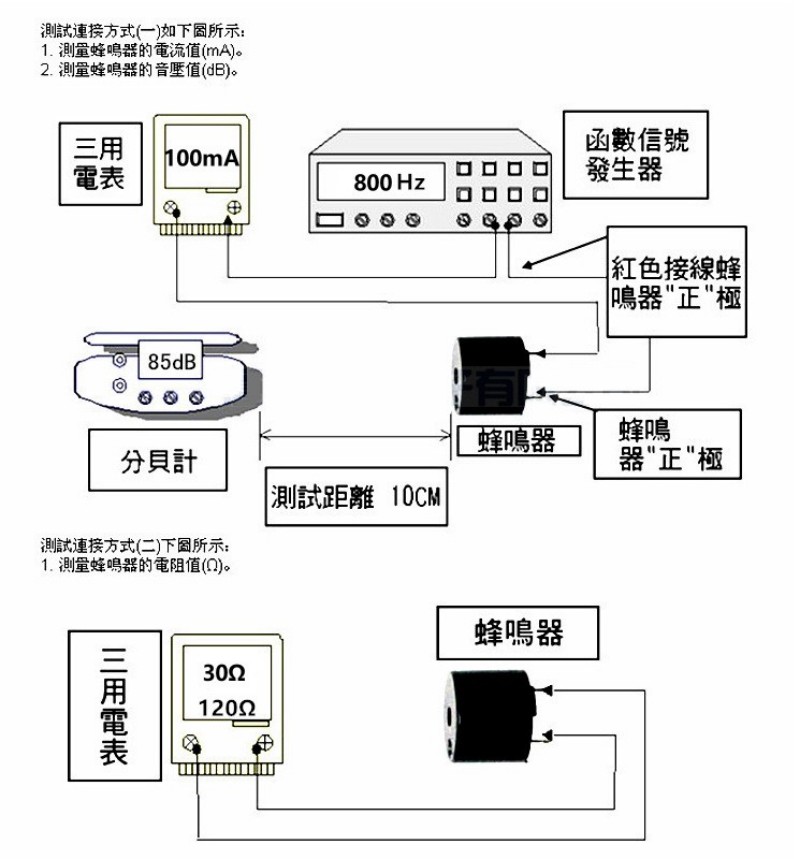

minimo Pressione sonora di 85 dB a 10 cm in condizioni di guida nominali

Custodia in PBT per stabilità strutturale

Intervallo di temperatura operativa da -20 ℃ a +70 ℃

Due opzioni di resistenza della bobina per adattarsi a diversi progetti di circuiti di pilotaggio

Caratteristiche principali

Configurazione a doppia bobina --- Opzioni da 30 Ω (5 V) e 120 Ω (12 V) per adattarsi a diversi binari di tensione del sistema

Architettura del drive esterno --- accetta segnali ad onda quadra a 800 Hz; richiede eccitazione CA, la sola tensione CC non produrrà un'uscita udibile

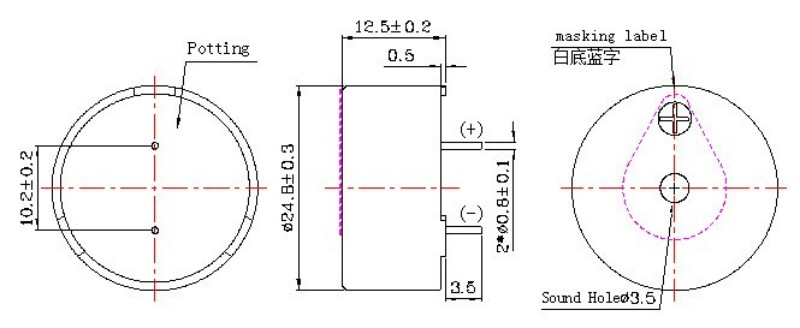

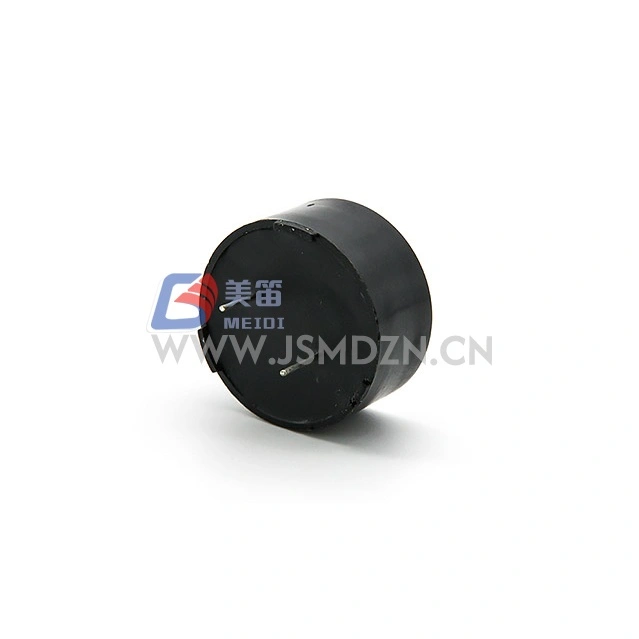

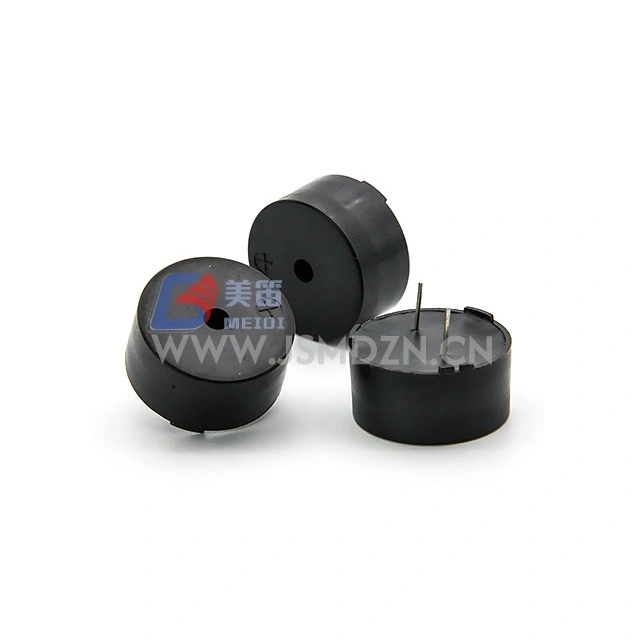

Fattore di forma 25 mm --- diametro standard per layout comuni di montaggio a pannello e PCB

Uscita acustica stabile --- Min. 85 dB a 10 cm se pilotato alla tensione nominale e alla frequenza di risonanza con onda quadra con ciclo di lavoro del 50%

Materiale dell'alloggiamento PBT --- fornisce integrità strutturale nell'intero intervallo di temperature operative

Ampia temperatura operativa --- da -20 ℃ a +70 ℃

Applicazioni tipiche

Pannelli di controllo industriali e sistemi PLC che richiedono un'indicazione acustica dello stato con circuiti di azionamento esterni

Schede di controllo per apparecchi di consumo che utilizzano uscite logiche da 5 V o 12 V per funzioni di allarme e avviso

Sistemi di sicurezza e controllo accessi con uscite dedicate per il pilotaggio del cicalino

Apparecchiature di prova e misurazione che necessitano di feedback acustico durante le sequenze operative

Unità di alimentazione e UPS per avvisi acustici di condizioni di guasto

Sistemi di building automation con moduli centralizzati di notifica allarmi

Domande frequenti

1. Il KC2512 richiede un segnale di pilotaggio esterno o può essere pilotato con tensione CC?

Essendo un cicalino elettromagnetico passivo, il KC2512 richiede un segnale CA esterno, in genere un'onda quadra pari o vicina a 800 Hz, per generare un'uscita udibile. La sola tensione CC non produce suono e potrebbe danneggiare la bobina a causa del flusso di corrente continuo.

2. Quale variante KC2512 dovrei selezionare per un sistema con microcontrollore a 5 V?

Seleziona KC2512-30R per sistemi a 5 V. La resistenza della bobina da 30 Ω è progettata per il funzionamento a 5 Vo-p con un assorbimento di corrente massimo di 30 mA. Verifica che il circuito di pilotaggio possa generare o assorbire la corrente richiesta oppure utilizzare uno stadio buffer a transistor.

3. Qual è la frequenza di pilotaggio consigliata per la massima emissione di pressione sonora?

L'SPL massimo si verifica alla frequenza di risonanza di 800 Hz. L'SPL diminuisce quando viene portato fuori risonanza. Per min costante Uscita da 85 dB, pilotaggio a 800 Hz con onda quadra del ciclo di lavoro del 50% alla tensione nominale per la variante selezionata.

4. Quale circuito driver è adatto per la variante KC2512-120R da 120 Ω?

Sono compatibili le configurazioni standard a collettore aperto o transistor push-pull. La bobina da 120Ω assorbe un massimo di 40mA a 12Vo-p. Per l'azionamento diretto GPIO del microcontroller, verificare la capacità di corrente della porta. Si consiglia un diodo flyback quando si pilotano carichi induttivi.

5. Sono disponibili resistenze della bobina personalizzate o frequenze di risonanza per il fattore di forma da 25 mm?

Contattare MEIDI per domande tecniche riguardanti configurazioni personalizzate all'interno della serie KC2512 o relativi prodotti cicalino elettromagnetici.
