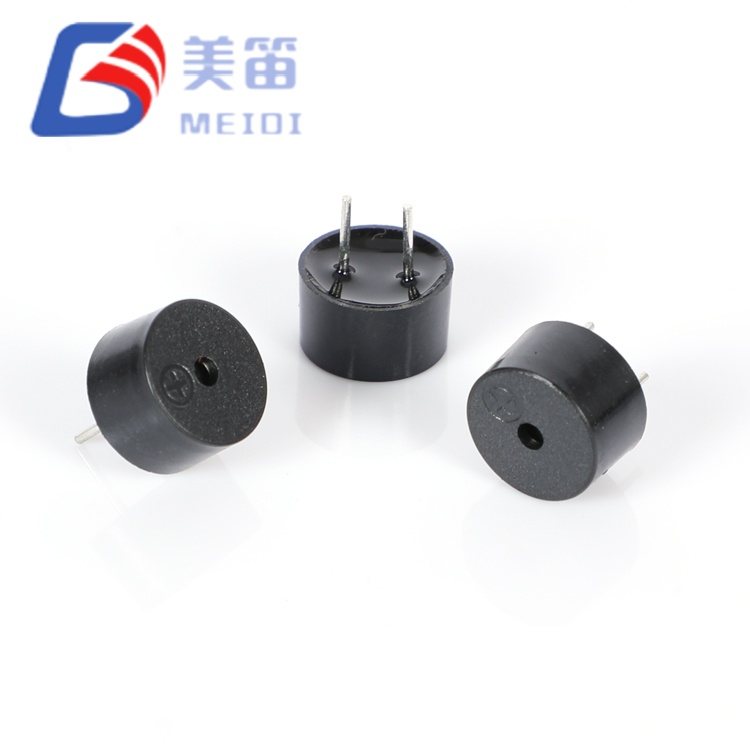

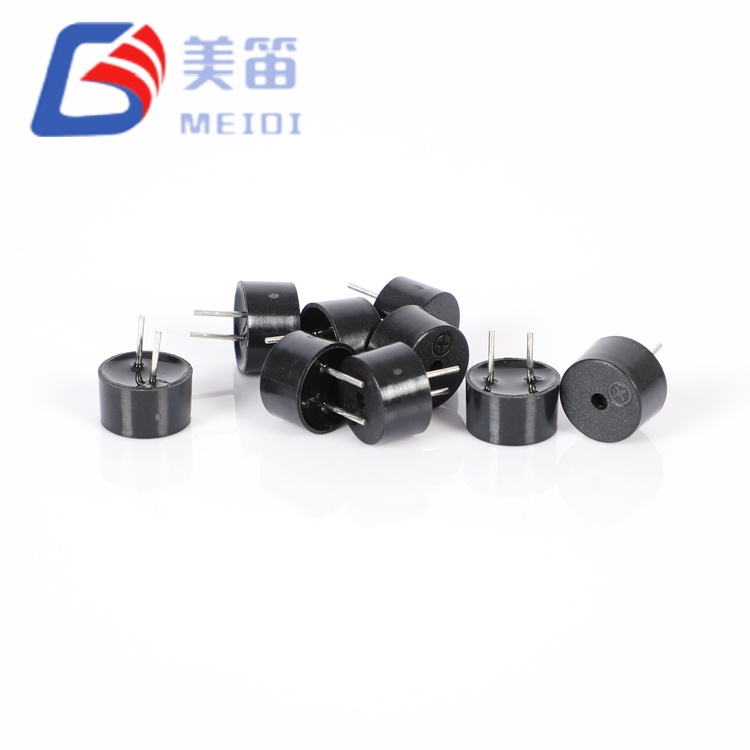

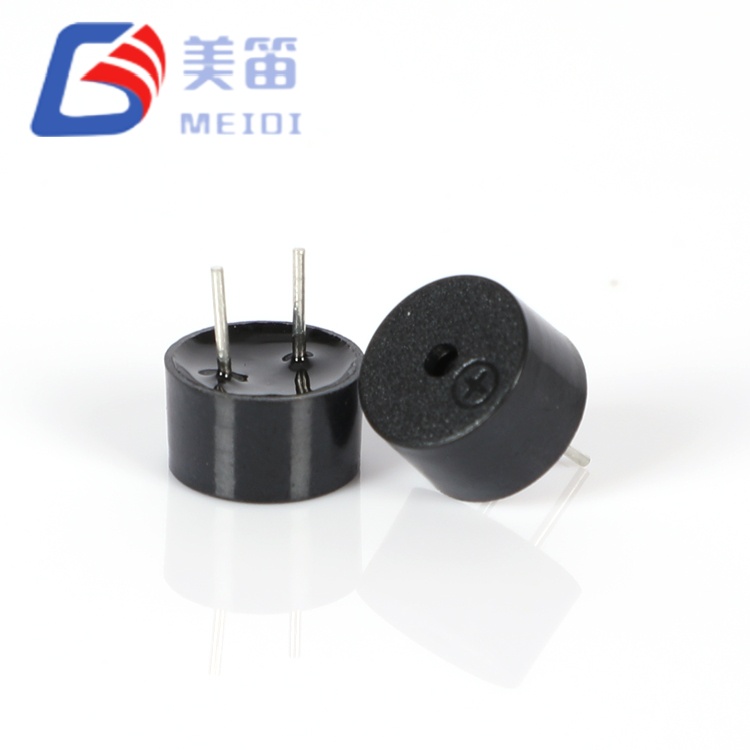

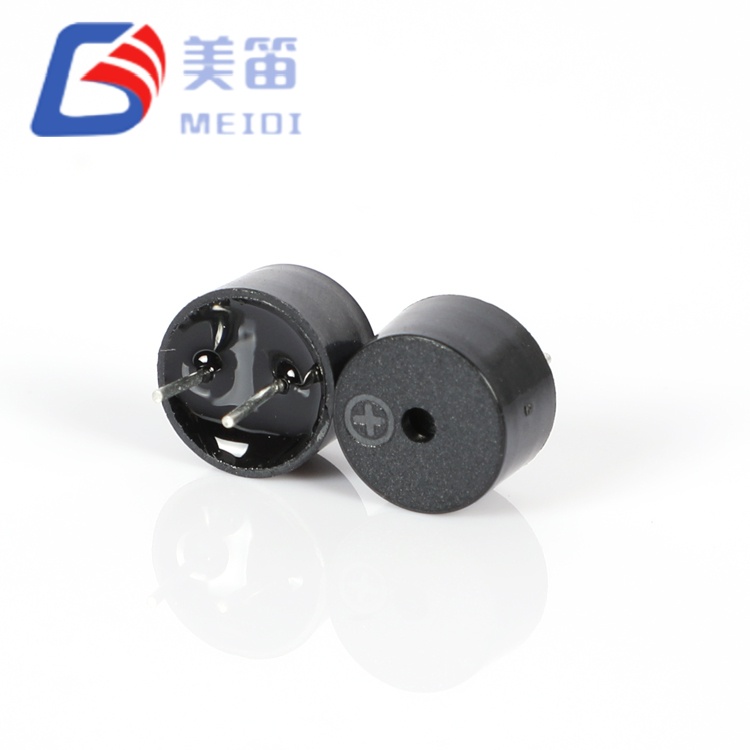

Cicalino passivo magnetico da 9 * 4,2 mm

Il cicalino magnetico passivo da 9 x 4,2 mm comprende tre cicalini elettromagnetici passivi che condividono una piattaforma meccanica comune a foro passante da 9,0 x 5,5 mm, consentendo la selezione di tensione, impedenza e frequenza senza modifiche al layout del PCB. Questa famiglia affronta una frequente sfida di approvvigionamento: gli ingegneri spesso devono affrontare compromessi tra tensione di azionamento, consumo di corrente e caratteristiche acustiche che costringono a costose riprogettazioni meccaniche quando la scelta iniziale si rivela non ottimale.

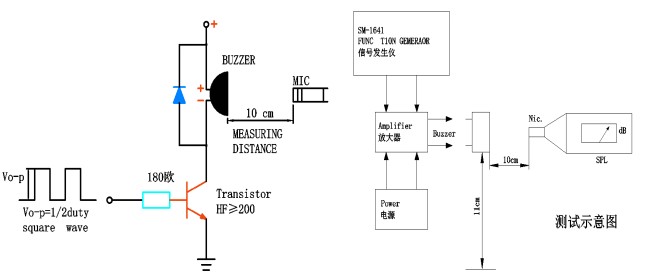

Prodotti presso lo stabilimento MEIDI di Jiangsu, questi cicalini passivi richiedono un'eccitazione CA esterna, in genere un segnale a onda quadra o PWM proveniente da un microcontrollore o un driver dedicato. L'impronta unificata significa che schemi di fori, zone vietate e modelli acustici della custodia identici si applicano a tutte le varianti; differiscono solo il circuito di comando e l'elemento pubblicitario della distinta base. L'alloggiamento nero in PBT resiste alla saldatura a onda a 255°C e alla rilavorazione manuale a 360°C, rendendo la serie adatta sia per l'assemblaggio automatizzato di volumi elevati che per la riparazione di apparecchiature legacy.

Vantaggi ingegneristici fondamentali

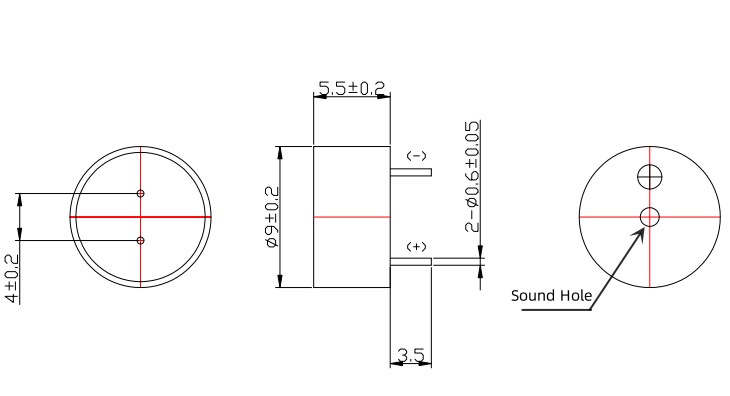

Piattaforma meccanica unificata: ingombro di 9,0×5,5 mm e configurazione dei pin identici in tutte le varianti; valutare le opzioni elettriche senza revisione del layout del PCB

Accoppiamento di impedenza ottimizzato per la tensione: 16 Ω per semplicità di azionamento diretto da 3,3 V; 42Ω per efficienza a corrente ridotta di 5 V

Acustica con frequenza selezionabile: 2,7 kHz per avvisi a bassa frequenza; 4,0kHz per chiarezza tonale a frequenza più alta

Custodia in PBT resistente alle riparazioni: resiste alla saldatura a onda a 255°C, alla saldatura manuale a 360°C e a ripetute rilavorazioni senza degrado acustico

Ingombro a foro passante compatibile con le versioni precedenti: sostituzione immediata dei cicalini standard del settore da 9 mm e 12 mm obsoleti

Tracciabilità completa dei lotti: la marcatura del codice lotto consente di conservare per 10 anni la data di produzione, i dati dei test e i registri dei lotti delle materie prime

Segmenti di applicazione target

QMB‑09B‑03: strumenti portatili alimentati a batteria, infrastruttura di misurazione intelligente, schede di controllo per elettrodomestici di consumo da 3,3 V, sensori IoT alimentati agli ioni di litio, strumenti diagnostici portatili

QMB‑09B‑05: moduli di allarme PLC industriali, sistemi di accessori automobilistici da 5 V, controlli di refrigerazione commerciale, gruppi di continuità, pannelli di automazione degli edifici

QMB‑09B‑05 4KHZ: apparecchiature diagnostiche mediche che richiedono toni di avviso nitidi, pannelli antintrusione di sicurezza con discriminazione tonale, dispositivi elettronici di consumo che necessitano di marchio acustico, sistemi di controllo degli accessi con segnali acustici multipli

Qualità di produzione e tracciabilità dei lotti

MEIDI produce la serie QMB‑09B su linee di assemblaggio a foro passante dedicate con stazioni automatizzate di avvolgimento, saldatura e ispezione. La nostra base produttiva di Jiangsu segue i protocolli ISO 9001, con controlli in-process in ogni fase della produzione. Ogni lotto riporta la marcatura del codice di lotto sull'alloggiamento, consentendo una tracciabilità di 10 anni fino alla data di produzione, ai registri dei test e ai certificati delle materie prime.

La qualificazione a livello di batch include:

Test 100% della resistenza della bobina – verifica della tolleranza in base alle specifiche della variante (16Ω ±5Ω o 42Ω ±5Ω)

Controllo a campione della frequenza di risonanza – campionamento statistico alla frequenza nominale ±11%; intervallo misurato tipico 2650–2740 Hz per le varianti da 2,7 kHz

Verifica batch SPL – minimo ≥85 dB alle condizioni nominali; media del campione tipicamente 90–93 dB

Convalida dell'assorbimento di corrente – ≤80 mA (QMB‑09B‑03) o ≤60 mA (varianti QMB‑09B‑05) alla tensione nominale

Saldabilità secondo J‑STD‑002 – categoria 3, bilanciamento di bagnatura a 260°C con copertura totale del piombo

Conformità RoHS e REACH: dichiarazione completa del materiale e certificato disponibili su richiesta

Cicli di shock termico: 5 cicli tra -30°C e +80°C con permanenza di 30 minuti per estremo, verifica dell'integrità strutturale dell'alloggiamento PBT e delle connessioni interne

Serie di domande frequenti – Guida pratica per la progettazione e l'approvvigionamento

D1: Come posso selezionare tra QMB‑09B‑03, QMB‑09B‑05 e QMB‑09B‑05 4KHZ?

La selezione è guidata dalla tensione di pilotaggio disponibile, dal budget attuale e dalle preferenze acustiche. Il QMB‑09B‑03 (16Ω, 1,5–4,5 V) è ottimizzato per sistemi con logica da 3,3 V e batterie agli ioni di litio in cui è richiesto il comando GPIO MCU diretto. La resistenza della bobina inferiore estrae più corrente dai binari da 3,3 V, producendo un SPL per volt più elevato rispetto alla variante da 42 Ω alla stessa tensione di pilotaggio. Il QMB‑09B‑05 (42Ω, 3–7V) è destinato agli autobus industriali e automobilistici da 5 V in cui un assorbimento di corrente ridotto (≤60 mA rispetto a ≤80 mA) è importante per la gestione termica e il carico dell'alimentatore. La variante a 4kHz offre la stessa compatibilità di tensione con chiarezza tonale a frequenza più elevata per applicazioni in cui 2,7kHz è troppo basso o mascherato dal rumore ambientale.

D2: Posso utilizzare QMB‑09B‑03 in un sistema a 5 V o QMB‑09B‑05 in un sistema a 3,3 V?

Non consigliato senza modifiche. Il QMB‑09B‑03 è valutato per un massimo di 4,5 V; applicando 5 V si rischia il surriscaldamento della bobina e si potrebbe superare la specifica ≤80 mA. La tensione operativa minima del QMB‑09B‑05 è 3 V; a 3,3 V la bobina da 42 Ω produce un'uscita ridotta al di sotto delle specifiche nominali. Per i sistemi a 5 V che richiedono caratteristiche di pilotaggio di 16 Ω, aggiungere un resistore in serie (tipicamente 47–100 Ω) per limitare la corrente a livelli di sicurezza. Per i sistemi da 3,3 V che richiedono caratteristiche da 42 Ω, prendere in considerazione invece il QMB‑09B‑03 o valutare se un'alimentazione da 5 V può essere instradata separatamente al cicalino.

Q3: Qual è la differenza pratica tra 2,7kHz e 4,0kHz in ambienti tipici?

2,7 kHz fornisce una penetrazione a frequenza più bassa che elimina il rumore ambientale meccanico comune nei pavimenti delle fabbriche, nelle cabine dei veicoli e negli involucri dei macchinari. 4,0kHz offre un carattere tonale a frequenza più elevata con forte percettibilità in ambienti interni più silenziosi come strutture mediche, uffici e ambienti di consumo. Nelle applicazioni esterne, la frequenza a 2,7 kHz si propaga con una minore attenuazione atmosferica sulla distanza. Entrambe le frequenze sono ugualmente producibili con identiche caratteristiche di affidabilità e durata; la selezione è una preferenza acustica e una considerazione del rumore ambientale.

D4: Sono disponibili lunghezze di conduttore personalizzate, formatura alternativa dei perni o imballaggi con nastro in bobina?

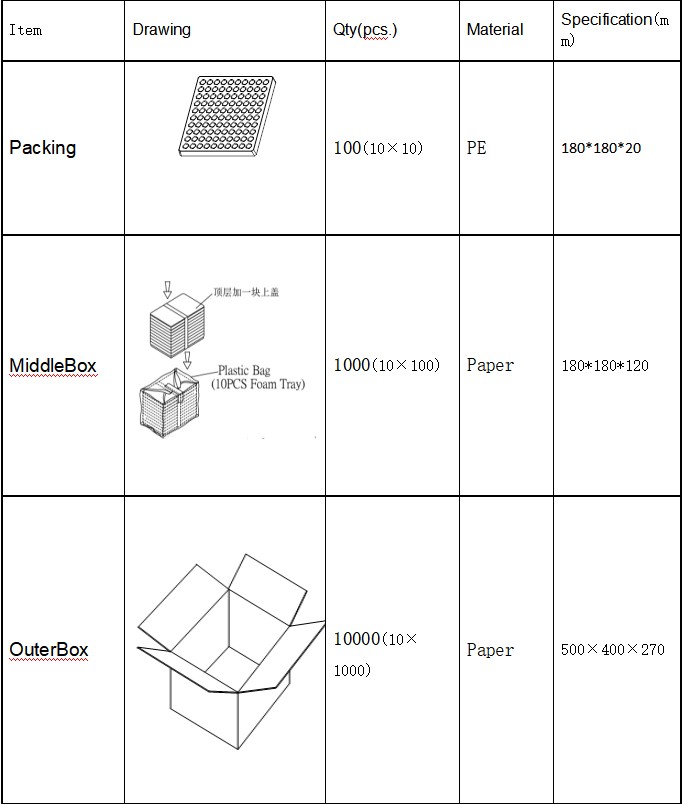

SÌ. MEIDI supporta la rifinitura personalizzata dei conduttori (formatura diritta, piegata, sfalsata o verticale) per layout PCB non standard o involucri con vincoli di altezza. L'imballaggio su nastro e bobina non è standard per i cicalini a foro passante, ma può essere predisposto per l'inserimento automatizzato di volumi elevati con quantità minime di ordine. La formazione di lead personalizzata in genere aggiunge 2-4 settimane al tempo di consegna a seconda del volume e della complessità. Invia una richiesta di configurazione OEM per preventivo e valutazione di fattibilità.

Q5: Posso pilotare questi cicalini con una frequenza diversa dalla risonanza nominale?

L'SPL diminuisce quando si allontana dalla risonanza: l'uscita scende di circa 6 dB per ottava fuori risonanza. Per il volume massimo, guidare alla frequenza nominale (2700 Hz o 4000 Hz) ±5%. Per applicazioni multitono o musicali che richiedono un'ampia risposta in frequenza, prendi in considerazione invece un cicalino piezoelettrico o un altoparlante in miniatura. La serie QMB‑09B è ottimizzata per toni di avviso a frequenza fissa dove il massimo SPL per watt è il requisito principale.

D6: Qual è la durata acustica prevista in condizioni di guida continua alla tensione nominale?

La serie QMB‑09B è un componente passivo; la durata dipende dal ciclo di lavoro del segnale del convertitore, dalla temperatura ambiente e dalla tensione. La qualifica standard include 96 ore di guida continua alla tensione nominale con 1/2 ciclo di lavoro a onda quadra a 25°C. Per applicazioni estese a tono continuo, la riduzione del ciclo di lavoro (ad esempio, 1 secondo acceso, 4 secondi spento) prolunga la durata e riduce il riscaldamento della bobina. Contattare i tecnici di fabbrica per le stime della durata specifica dell'applicazione nelle proprie condizioni operative.
