Azionamento a onda quadra esterna a 2400 Hz per un'emissione acustica costante
Impedenza bobina da 42 Ω per layout PCB a foro passante
Diametro di 12 mm per i comuni layout PCB a foro passante
minimo Pressione sonora di 85 dB a 10 cm in condizioni di guida nominali
Intervallo di temperatura operativa da -20 ℃ a +70 ℃
Custodia in PPO nero compatibile con i processi di assemblaggio a foro passante

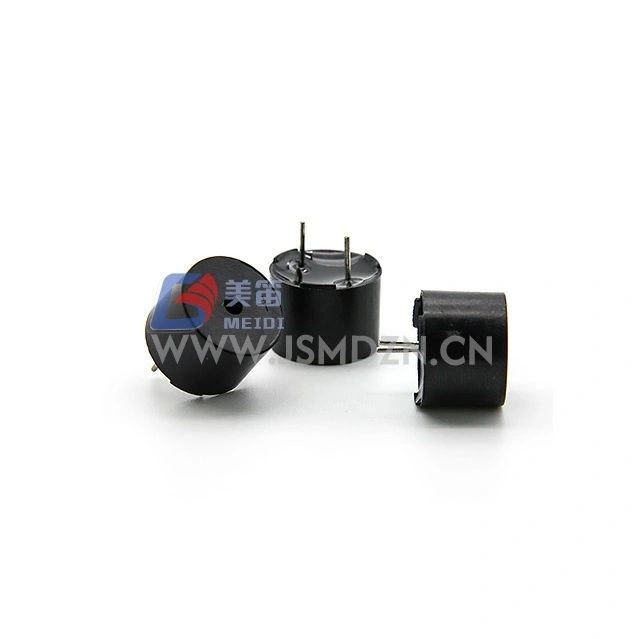

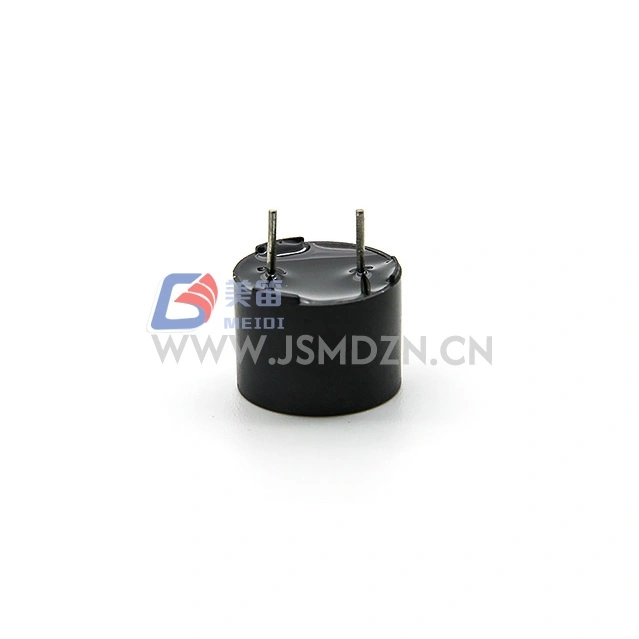

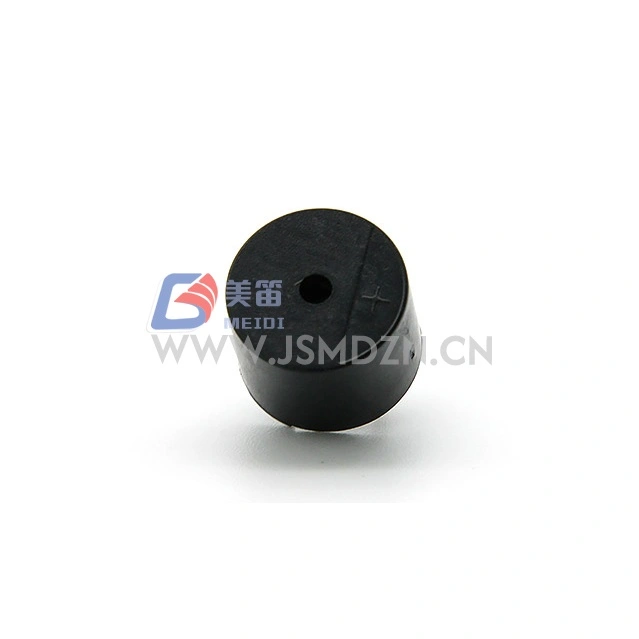

Il cicalino passivo elettromagnetico a foro passante MEIDI HN-1295 da 12 mm e 2400 Hz è un cicalino passivo elettromagnetico progettato per il montaggio a foro passante in sistemi elettronici che richiedono un segnale di azionamento esterno per la generazione del suono. Con un diametro del corpo di 12 mm, questo cicalino si integra nei comuni layout PCB utilizzati nei pannelli di controllo industriali, nei sistemi di allarme, negli elettrodomestici e nelle apparecchiature diagnostiche.
La frequenza di risonanza di 2400 Hz accetta segnali di pilotaggio a onda quadra esterni, consentendo un feedback acustico coerente quando pilotato alla frequenza nominale o in prossimità di essa. Con una tensione nominale di 5 Vo-p e un intervallo operativo di 3-7 Vo-p, l'HN-1295 offre flessibilità nella progettazione del circuito di pilotaggio.
La resistenza della bobina da 42Ω è selezionata per applicazioni di montaggio a foro passante. L'alloggiamento in PPO nero fornisce stabilità strutturale per i processi di assemblaggio a foro passante.
Architettura del drive esterno --- accetta segnali ad onda quadra a 2400 Hz per la generazione di toni; richiede eccitazione CA, la sola tensione CC non produrrà suono

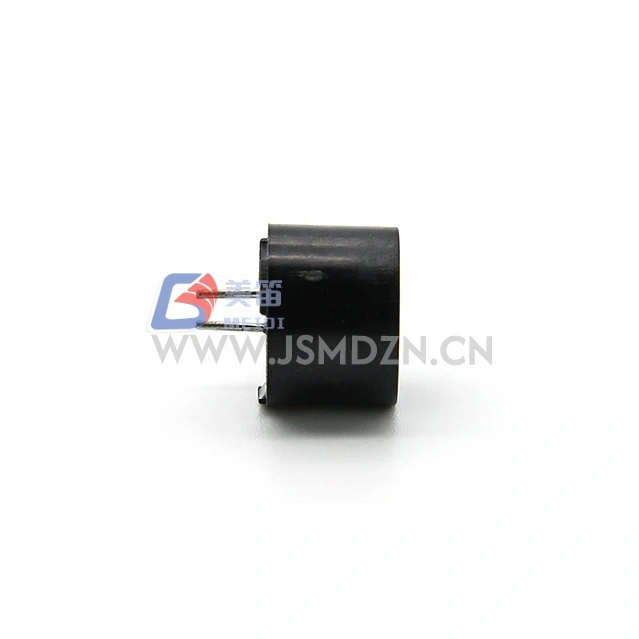

Fattore di forma a foro passante --- diametro 12 mm con configurazione pin per layout PCB standard
Impedenza bobina 42Ω --- per layout PCB a foro passante
Uscita acustica stabile --- Min. 85 dB a 10 cm se pilotato a 5 Vo-p, 2400 Hz, onda quadra con ciclo di lavoro del 50%
Materiale dell'alloggiamento in PPO --- alloggiamento nero per compatibilità con il montaggio a foro passante
Conformità ambientale RoHS --- Sì
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino elettromagnetico passivo | --- |
| Tensione nominale | 5Vo-p | Riferimento di frequenza di risonanza |
| Tensione operativa | 3--7Vo-p | Picco del segnale pilota |

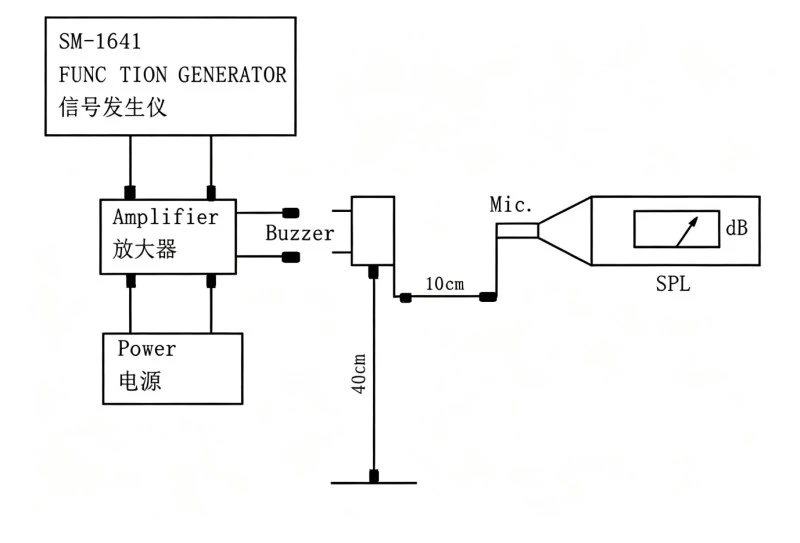

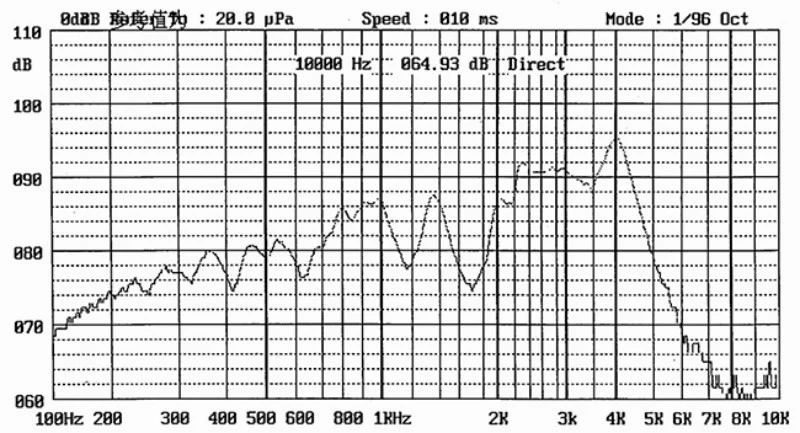

| Livello di pressione sonora | minimo 85dB | A 5 Vo-p, 2400 Hz, servizio 50%, 10 cm |
| Frequenza di risonanza | 2400Hz | Alla tensione nominale |
| Resistenza della bobina | 42±5Ω | --- |
| Corrente nominale | Massimo. 80 mA | A 5 Vo-p, 2400 Hz, servizio 50%. |
| Temperatura operativa | -20℃~+70℃ | --- |
| Temperatura di conservazione | -30℃~+80℃ | --- |

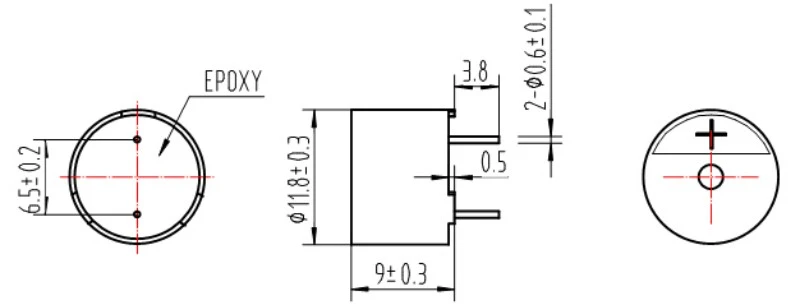

| Dimensione esterna | 12 mm (diametro) | Corpo escluso perni |
| Peso netto | ca. 1,5 g | --- |
| Materiale dell'alloggiamento | PPO nero | --- |
| Regolamento sulla protezione dell'ambiente | RoHS | --- |
Moduli di allarme per centrali industriali che richiedono avvisi acustici
Sistemi di sicurezza e rilevamento intrusioni con design PCB a foro passante
Schede di controllo per elettrodomestici che utilizzano il montaggio del cicalino standard
Apparecchiature diagnostiche e di prova che necessitano di un'indicazione acustica dello stato
PLC e sistemi di automazione con uscite di azionamento
Gruppi di continuità per avvisi di condizioni di guasto
| Requisito di progettazione | Vantaggio HN-1295 |
| Layout PCB a foro passante | Diametro 12 mm per montaggio su PCB standard |
| Frequenza del tono di allarme costante | Frequenza di risonanza di 2400 Hz per un carattere acustico uniforme |
| Compatibilità del processo di assemblaggio | Custodia in PPO nero per assemblaggio a foro passante |
| Conformità ambientale | RoHS |
MEIDI produce HN-1295 con controllo di qualità in ogni fase della produzione dalla progettazione, acquisto e test del prodotto. Contattare MEIDI per i dettagli della certificazione.
Dopo uno qualsiasi dei seguenti test, il prodotto dovrà soddisfare i criteri di accettazione: nessun difetto o degrado nell'aspetto e nelle proprietà elettriche (eccetto SPL); L'SPL non deve diminuire di oltre 10 dB rispetto all'SPL minimo specificato nella scheda tecnica.
| Articolo di prova | Condizioni di prova |
| Prova di vita | 25±10℃, tensione nominale, onda quadra con frequenza di risonanza di servizio 1/2, 96 ore |
| Prova ad alta temperatura | +80℃ di conservazione per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova a bassa temperatura | Conservazione a -40°C per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova di umidità | +40±3℃, 90%--95% RH, 48 ore, recuperare a temperatura ambiente per 6 ore prima del test |
| Prova di shock termico | 70℃ 2 ore → -20℃ 2 ore (1 ciclo), intervallo 1 ora tra i cicli, totale 10 cicli |
| Prova di caduta | Imballaggio standard (tutte le 6 facce e i 3 bordi), caduta da un'altezza di 1,2 m su una tavola di legno spessa o una tavola di legno duro da 5 cm |
| Prova di vibrazione | 1000 cicli/min, ampiezza 1,5 mm, 1 ora per asse, 3 assi totali |
Attenzione: evitare che materiali estranei penetrino nel prodotto, inclusi materiali magnetici, materiali solubili in acqua e gas corrosivi, poiché potrebbero influire sulle prestazioni elettriche del prodotto.

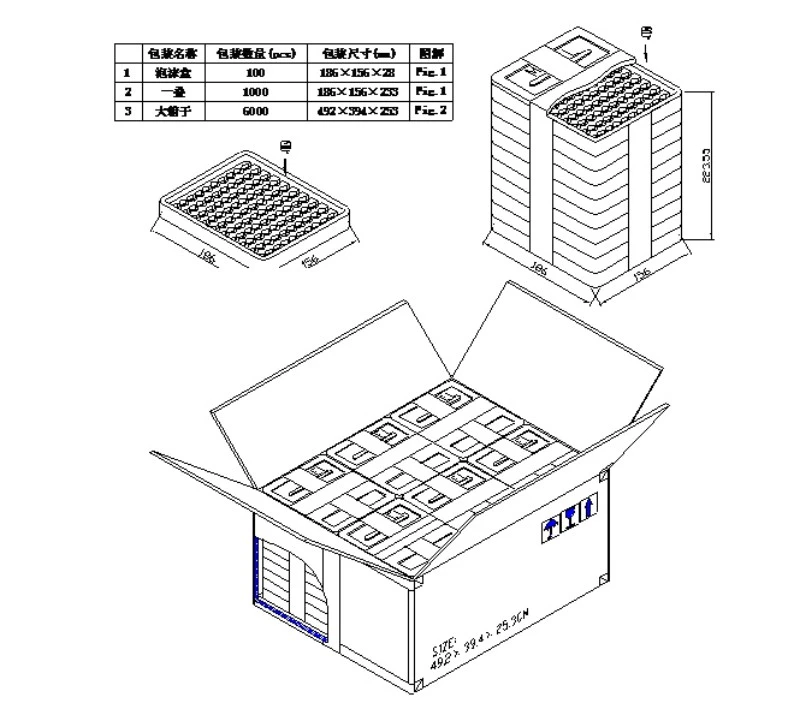

| Articolo | Specifica |
| Tipo di prodotto | CICALINO ELETTROMAGNETICO |
| Quantità | 6000 PZ |
| Volume del cartone | 52×41,5×27CM |
1. Questo cicalino richiede un segnale di pilotaggio esterno o può essere pilotato con tensione CC?
Essendo un cicalino elettromagnetico passivo, l'HN-1295 richiede un segnale CA esterno --- tipicamente un'onda quadra pari o vicina a 2400 Hz --- per generare un'uscita udibile. La sola tensione CC non produce suono e potrebbe danneggiare la bobina a causa del flusso di corrente continuo.
2. Quale frequenza di pilotaggio è consigliata per la massima emissione di pressione sonora?
L'SPL massimo si verifica alla frequenza di risonanza di 2400 Hz. L'SPL diminuisce in modo significativo quando viene portato fuori risonanza. Per min costante Uscita 85 dB, pilotaggio a 2400 Hz con onda quadra con ciclo di lavoro del 50% a 5 Vo-p.
3. Quale circuito driver è adatto per l'impedenza della bobina da 42Ω?
Sono compatibili le configurazioni standard dei transistor NPN/PNP a collettore aperto con resistori pull-up. Per l'azionamento diretto GPIO del microcontroller, verificare che la porta possa generare o assorbire ≥80 mA. Si consiglia l'uso di un diodo flyback quando si guida con carichi induttivi o circuiti relè.
4. Qual è il metodo di saldatura consigliato per questo cicalino a foro passante?
HN-1295 è compatibile con i processi di saldatura ad onda a foro passante standard. Per la saldatura manuale contattare MEIDI per le specifiche di temperatura e durata consigliate.
5. Sono disponibili frequenze di risonanza o resistenze della bobina personalizzate?
Contatta MEIDI per domande tecniche riguardanti configurazioni personalizzate.
Per schede tecniche, note applicative sui circuiti di azionamento o discussioni sulla configurazione OEM, contattare l'ingegneria delle applicazioni MEIDI.
