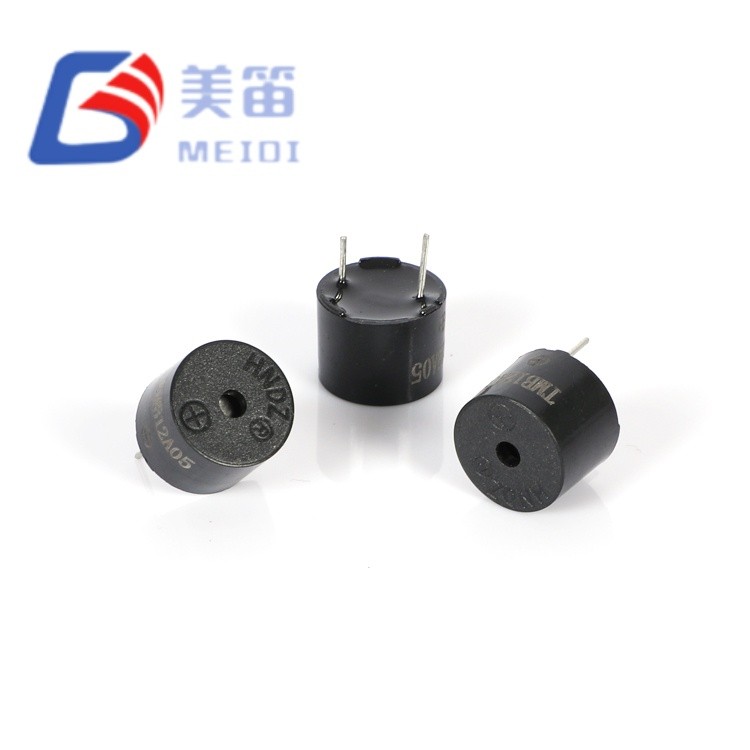

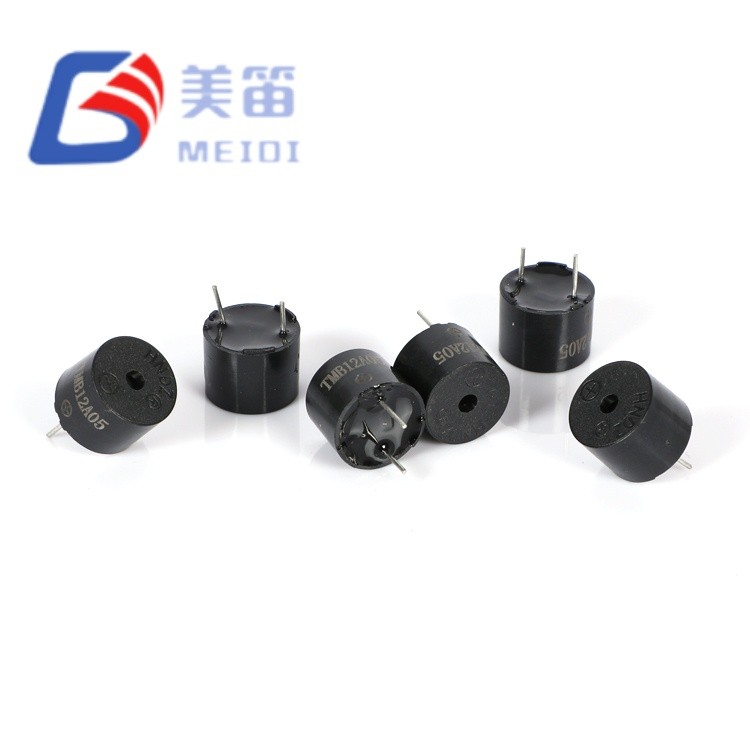

Progettato per applicazioni in cui l'udibilità acustica è fondamentale, il TMB12A03 fornisce livelli di pressione sonora misurati di 96,4–98,7 dB da un ingombro compatto di 12 mm. La sua cavità estesa da 9,5 mm, la più alta della famiglia di cicalini attivi da 12 mm di MEIDI, massimizza l'efficienza della risonanza di Helmholtz, producendo un tono a bassa frequenza di 2400 Hz che taglia il rumore ambientale industriale senza richiedere architetture di cicalino magnetico più grandi.
Prodotto presso lo stabilimento MEIDI di Jiangsu, questo cicalino attivo a foro passante da 5 V funziona su un intervallo da 3 a 7 V, supportando bus logici da 5 V, curve di scarica della batteria agli ioni di litio e sistemi di batterie a lanterna da 6 V senza regolazione aggiuntiva. L'oscillatore integrato elimina la generazione PWM esterna, mentre l'alloggiamento PBT nero resiste alla saldatura a onda a 255°C e al funzionamento continuo da -20°C a +70°C. Ogni unità è sottoposta a verifica SPL e corrente automatizzata al 100%, con dati campione che mostrano uno stretto raggruppamento di parametri (SPL 96,4–98,7 dB, corrente 21,8–24,1 mA, frequenza 2400±300 Hz).

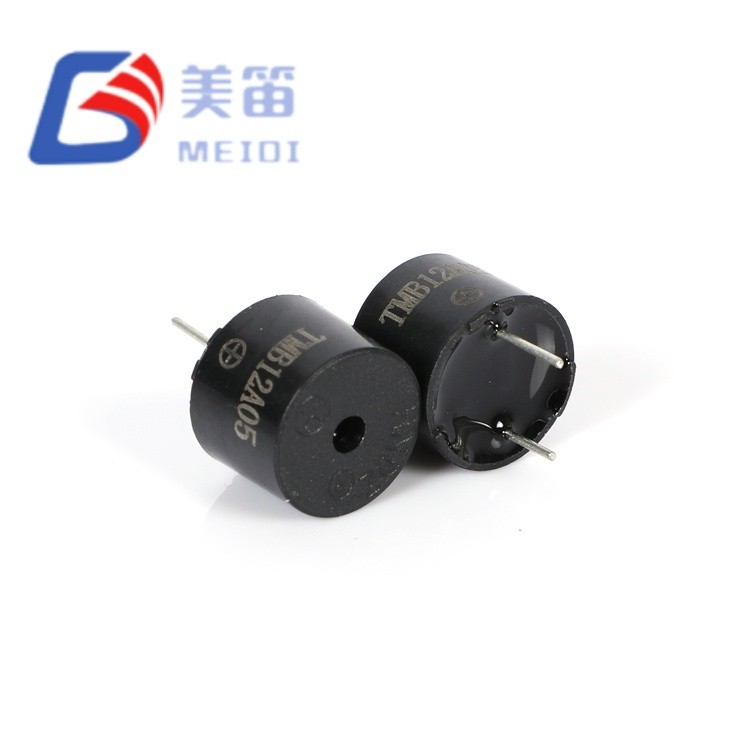

Il cicalino attivo elettromagnetico TMB12A03 affronta una sfida progettuale comune: ottenere un'uscita del cicalino quasi magnetica senza migrare a contenitori a foro passante più grandi da 16 mm o 23 mm. Con dimensioni di 12,0×9,5 mm, questo cicalino attivo elettromagnetico a foro passante da 5 V mantiene la compatibilità con i ritagli del pannello standard da 12 mm fornendo allo stesso tempo prestazioni SPL empiriche che superano le specifiche ≥85 dB di oltre 11 dB (media 97,3 dB). Questo margine fornisce un margine critico per abbassamenti di tensione, ostruzione acustica e invecchiamento dei componenti.
La frequenza di risonanza di 2400 Hz si trova al di sotto dello spettro di rumore dominante delle apparecchiature industriali (tipicamente 3–8 kHz per motori, ventole e convertitori di commutazione), migliorando il rapporto segnale-rumore negli stabilimenti, nelle cabine dei veicoli e nei pannelli di controllo dei macchinari. L'altezza estesa della cavità da 9,5 mm aumenta il volume dell'aria interna, migliorando l'impedenza della radiazione acustica e producendo un SPL più elevato per milliwatt di potenza in ingresso rispetto alle varianti meno profonde.

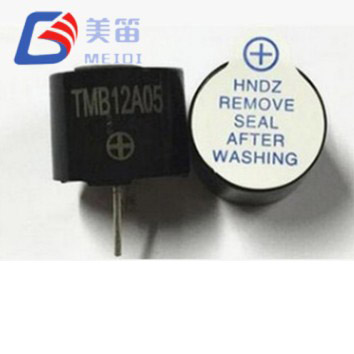

La struttura a foro passante fornisce un ancoraggio meccanico superiore rispetto alle alternative a montaggio superficiale, con conduttori conformi che assorbono l'espansione termica differenziale e la flessione della scheda. La massa di 1,7 g contribuisce alla stabilità inerziale che resiste alla microfonia indotta dalle vibrazioni: un vantaggio nelle apparecchiature mobili e nelle installazioni ad alto impatto. La configurazione dei pin polarizzati previene errori di assemblaggio con tensione inversa durante la produzione in grandi volumi.
| Beneficio | Descrizione |
| Uscita di quasi 100 dB con ingombro di 12 mm | Misurato 96,4–98,7 dB a 10 cm: elimina la necessità di cicalini magnetici più grandi nella maggior parte delle applicazioni |
| Penetrazione a bassa frequenza di 2400 Hz | Funziona al di sotto del tipico rumore di fondo industriale (3–8kHz) per un'udibilità superiore |
| Cavità estesa da 9,5 mm | Massimizza il volume di risonanza interna senza espandere l'ingombro del PCB |
| Intervallo di tensione centrato su 5 V | Il funzionamento nativo a 3–7 V supporta sistemi di batterie logiche a 5 V, agli ioni di litio (3,0–4,2 V) e a 6 V |
| Oscillatore integrato | Zero componenti esterni: applica direttamente la tensione CC; non sono necessari PWM, timer o driver IC |
| Ancoraggio meccanico a foro passante | La ritenzione del cavo attraverso il PCB resiste alle vibrazioni e agli urti meglio delle alternative SMD |
| Parametro | Valore | Condizioni di prova |
| Tensione nominale | 5 VCC | A 25 ℃ |
| Tensione operativa | 3 – 7 VCC | Continuo |

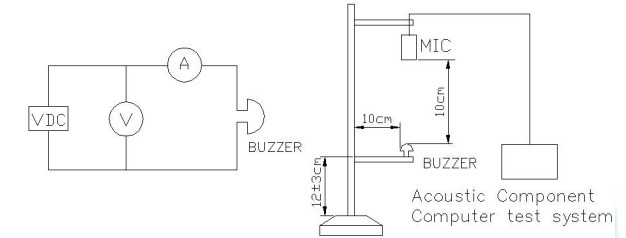

| Uscita audio | ≥ 85 dB (tip. 96,4–98,7 dB) | A 5 V CC, 10 cm, campo libero |
| Frequenza di risonanza | 2400±300 Hz | Alla tensione nominale |
| Corrente operativa | ≤ 30 mA (tip. 21,8–24,1 mA) | A 5 V CC |
| Resistenza della bobina | ~200 Ω (tipico) | A 25 ℃, CC |
| Tempo di salita | < 50 ms | Al 90% SPL |
| Parametro | Valore |

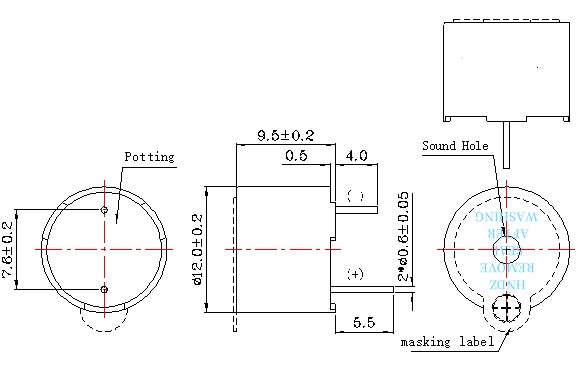

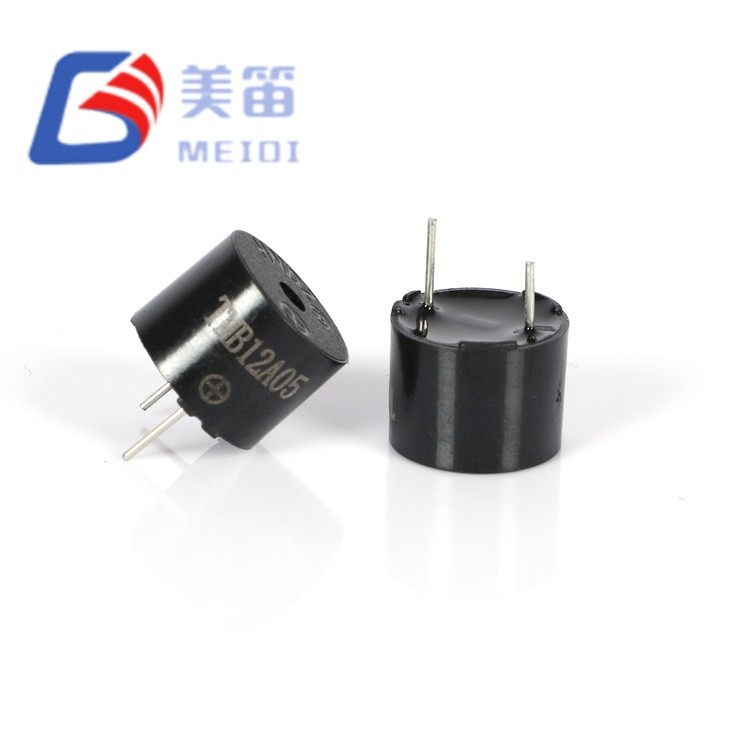

| Dimensioni | 12,0 × 9,5 mm (diametro × altezza) |
| Peso | 1,7 g |
| Materiale dell'alloggiamento | PBT nero |
| Configurazione dei pin | Foro passante polarizzato |
| Diametro del perno | 0,5 mm (tipico) |
| Temperatura di saldatura (onda) | 255 ± 15 ℃, 4–6 s |
| Temperatura di saldatura (manuale) | 360 ± 10 ℃, 2–5 s |
| Temperatura di saldatura (riflusso) | 245 ± 15 ℃, 180 ℃ preriscaldamento 40–70 s |
| Temperatura operativa | -20 ℃ ~ +70 ℃ |
| Temperatura di conservazione | -30 ℃ ~ +80 ℃ |
Sistemi di allarme industriali pesanti: avvisi di arresto di emergenza, avvisi di movimento della gru e allarmi di funzionamento della pressa in ambienti con rumore ambientale superiore a 85 dB dove l'udibilità normativa impone un SPL elevato
Cabine di veicoli commerciali: avvisi delle cinture di sicurezza, avvisi di porte socchiuse e toni di prossimità della retromarcia in camion, autobus e macchine edili in cui il rumore del motore maschera i cicalini convenzionali
Automazione del magazzino e della logistica: avvisi di completamento del prelievo, avvisi di collisione AGV e segnali di guasto del trasportatore in centri di distribuzione con soffitti alti con significativo riverbero acustico
Cabine di macchine agricole: avvisi di posizione dell'attrezzo, indicatori di guasto idraulico e avvisi di livello del serbatoio del cereale in trattori e mietitrebbie esposti al rumore del motore e dell'attrezzatura
Sistemi di pubblica sicurezza ed evacuazione: notifica acustica di allarme antincendio, avvisi di intrusione perimetrale e toni di notifica di massa in edifici commerciali che richiedono soglie SPL conformi al codice
Compartimenti motori marini: allarmi delle pompe di sentina, avvisi di guasto del sistema di raffreddamento e toni di guasto del generatore in ambienti marittimi ad alto rumore e umidità elevata
| Requisito | TMB12A03 Vantaggio |
| Massima resa acustica con ingombro di 12 mm | 96,4–98,7 dB misurati: elevata potenza acustica con ingombro compatto |
| Udibilità nel rumore ambientale >85dB | 2400 Hz si trovano al di sotto del tipico spettro di rumore industriale; Headroom di 11+dB sopra le specifiche |
| Elimina il cicalino magnetico più grande dal design | Uscita SPL elevata in un contenitore compatto da 12 mm |
| Preferenza tonale a bassa frequenza | 2400Hz produce un tono di avviso più profondo e autorevole rispetto alle alternative a 2700Hz o 4kHz |
| Compatibilità bus logico 5V | Funzionamento nativo a 5 V; Il minimo 3 V supporta i sistemi agli ioni di litio e i sistemi regolati a 3,3 V |
Questo modello occupa una posizione unica nel portafoglio di cicalini attivi di MEIDI: offre prestazioni acustiche che si avvicinano a quelle dei cicalini magnetici più grandi mantenendo la semplicità di assemblaggio, l'efficienza della catena di fornitura e la struttura dei costi di un componente attivo elettromagnetico da 12 mm. Per i progettisti che devono affrontare obblighi di udibilità in ambienti rumorosi, TMB12A03 elimina la necessità di migrare verso architetture di cicalino più costose e fisicamente più grandi.

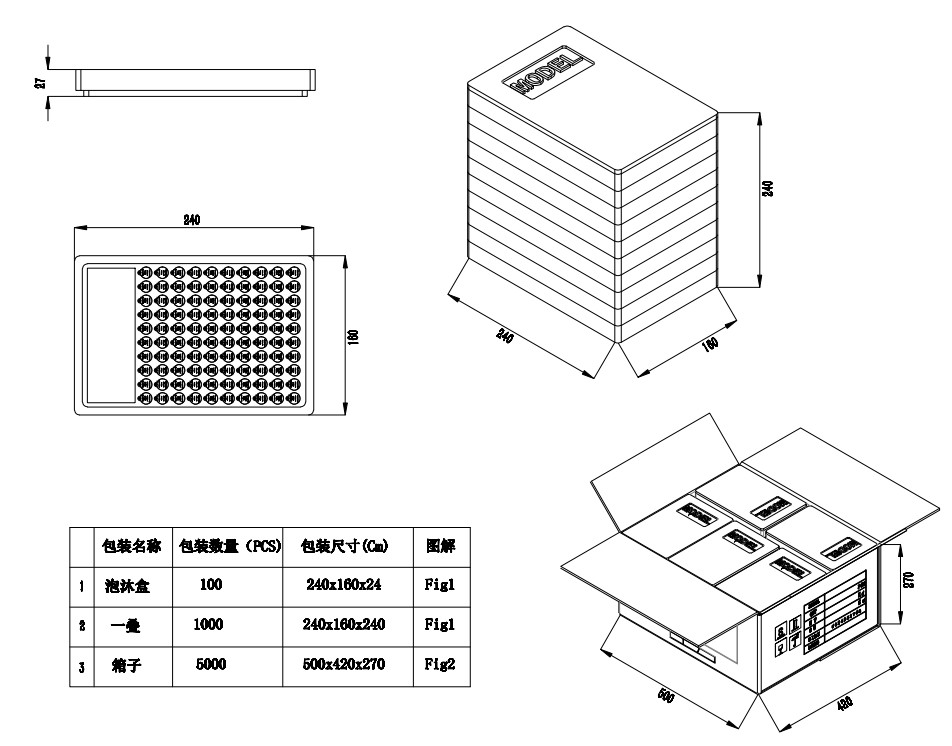

MEIDI produce il TMB12A03 su linee di assemblaggio a foro passante dedicate dotate di apparecchiature automatizzate di avvolgimento, saldatura e incapsulamento. La nostra base produttiva di Jiangsu segue i protocolli di gestione della qualità ISO 9001, con ispezioni durante il processo in ogni fase critica: avvolgimento della bobina, assemblaggio del magnete, messa a punto dell'oscillatore e incapsulamento finale.
Ogni lotto di produzione è sottoposto a rigorosa validazione:
Verifica della coerenza acustica – test SPL al 100% alla tensione nominale; lotto di campione 96,4–98,7 dB con diffusione tipica <2 dB
Controllo stabilità frequenza – campionamento statistico a 2400Hz ±12,5%; tutti i campioni entro 2370–2430 Hz
Convalida dell'assorbimento di corrente – ≤30 mA massimo; media del campione 22,9 mA con deviazione standard 0,8 mA
Stoccaggio ad alta temperatura – 48 ore a +80±2℃; recupero completo dei parametri dopo una stabilizzazione ambientale di 2 ore
Conservazione a bassa temperatura: 48 ore a -30±2℃; attivazione verificata dell'avvio a freddo a 3 V minimo
Cicli di shock termico: 5 cicli tra -30 ℃ e +80 ℃ con permanenza di 30 minuti per estremo
Convalida dello stress meccanico: vibrazione sinusoidale (10–55 Hz, ampiezza 1,0 mm, assi XYZ, 0,5 ore cumulative) e caduta libera da 75 cm su legno duro da 10 mm (3 impatti)
Resistenza all'umidità: 48 ore a 50±5℃/90–95% di umidità relativa seguite da 2 ore di recupero e caratterizzazione elettrica
Resistenza al calore della saldatura: 250±5℃ per 10±0,5 secondi con distanza corpo-saldatura di 2,0 mm
Certificazioni disponibili: RoHS, REACH e UL94 V‑0 per l'alloggiamento PBT. Per le installazioni critiche per la sicurezza, la documentazione di conformità alla norma IEC 60950‑1 può essere fornita su richiesta.
D1: Come si confronta la frequenza di 2400 Hz del TMB12A03 con le alternative di 2700 Hz e 4 kHz negli ambienti rumorosi del mondo reale?
La frequenza di risonanza di 2400 Hz opera al di sotto del tipico gruppo di cicalini elettromagnetici a 2700 Hz e ben al di sotto della regione di 4kHz dove molti alimentatori a commutazione ed elettronica digitale generano emissioni. Negli ambienti industriali e dei veicoli, il rumore ambientale proveniente dalle ventole di raffreddamento, dalle pompe idrauliche e dalle armoniche del motore tende a concentrarsi sopra i 3kHz. La frequenza più bassa del TMB12A03 spesso fornisce una migliore udibilità in queste impostazioni perché occupa una banda spettrale meno affollata. Inoltre, le frequenze più basse mostrano un fascio direzionale ridotto, migliorando l'udibilità fuori asse nelle installazioni a pianta aperta.
D2: TMB12A03 può sostituire un cicalino magnetico con foro passante da 16 mm o 23 mm in un progetto esistente?
In molti casi, sì. L'uscita misurata di 96,4–98,7 dB si avvicina o supera quella dei tipici cicalini magnetici da 16 mm (95–100 dB) occupando un ingombro significativamente più piccolo di 12 mm. La considerazione principale è il montaggio: TMB12A03 utilizza una spaziatura dei pin con foro passante standard da 12 mm, che potrebbe non allinearsi con i ritagli da 16 mm o 23 mm. Per le applicazioni di retrofit, MEIDI fornisce disegni comparativi dimensionali e può fornire soluzioni di rondelle adattatrici per ordini di grandi quantità. L'interfaccia elettrica è più semplice dei cicalini magnetici: non è richiesto un oscillatore esterno, riducendo il numero dei componenti e i costi di assemblaggio.
D3: Qual è la durata acustica pratica in caso di funzionamento continuo a 5 V a temperatura elevata?
Il produttore non pubblica dati sulla durata di funzionamento continuo oltre le condizioni di test standard (96 ore a 25±10 ℃ con onda quadra di 1/2 ciclo di lavoro e 96 ore di conservazione ad alta temperatura a +85 ℃). L'assorbimento di corrente tipico di 21,8–24,1 mA rientra ampiamente nel limite massimo di ≤ 30 mA, riducendo al minimo l'autoriscaldamento. Per una maggiore durata nelle applicazioni a tono continuo, si consiglia di implementare un ciclo di lavoro (ad esempio, 1 secondo acceso, 4 secondi spento). La cavità da 9,5 mm fornisce massa termica aggiuntiva rispetto alle varianti a profilo inferiore, il che potrebbe rallentare l'aumento della temperatura. Per stime sulla durata specifica dell'applicazione, contattare il reparto tecnico di fabbrica indicando la tensione operativa, il ciclo di lavoro e il profilo della temperatura ambiente.
D4: L'altezza di 9,5 mm è compatibile con le custodie e i pannelli frontali del cicalino standard da 12 mm?
Il diametro di 12,0 mm corrisponde ai ritagli standard del pannello frontale da 12 mm e ai layout PCB comunemente utilizzati per i cicalini a foro passante. L'altezza di 9,5 mm richiede spazio aggiuntivo sull'asse Z rispetto alle varianti da 6,5 mm o 7,5 mm: assicurati che la custodia fornisca almeno 11 mm di spazio sopra il PCB per accogliere il componente e consentire spazio per la saldatura. Per applicazioni con vincoli di altezza (≤8 mm), MEIDI offre modelli alternativi con profili inferiori. Forniamo file STEP 3D e linee guida per l'integrazione della custodia su richiesta.
D5: Come si comporta il TMB12A03 se alimentato a una tensione inferiore a 5 V, ad esempio con una batteria agli ioni di litio da 3,7 V?

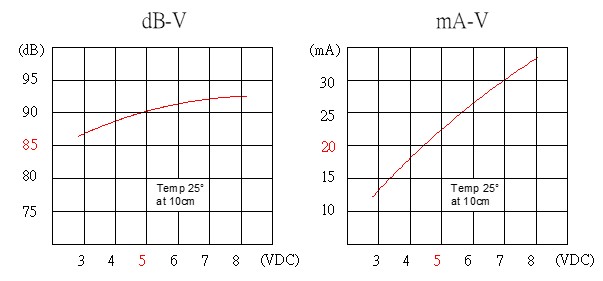

A 3,7 V, l'SPL diminuisce rispetto al riferimento di 5 V ma rimane al di sopra della specifica ≥85 dB; l'SPL tipico a 3,7 V è di circa 88–90 dB, in base ai dati di caratterizzazione. La frequenza di 2400 Hz rimane stabile nell'intervallo 3–7 V grazie al design dell'oscillatore integrato. Per le applicazioni agli ioni di litio in cui la fine della scarica da 3,0 V deve comunque fornire un'uscita udibile, TMB12A03 mantiene l'uscita funzionale senza circuiti di aumento della tensione aggiuntivi, rendendolo adatto per allarmi portatili e strumenti portatili alimentati a batteria.
Q6: Quale orientamento di montaggio è consigliato per ottenere le massime prestazioni acustiche?
Il TMB12A03 emette il suono principalmente attraverso la porta acustica superiore. Per il massimo SPL, assicurarsi che la porta non sia ostruita e sia rivolta nella direzione di ascolto prevista. Il montaggio sul lato inferiore di un PCB o con la porta rivolta verso una superficie solida attenuerà l'uscita. Per le applicazioni che richiedono una copertura a 360 gradi, prendi in considerazione più unità o superfici riflettenti. L'ingegneria delle applicazioni di MEIDI può fornire supporto di simulazione acustica per la geometria specifica del vostro involucro.
Per schede tecniche, modelli CAD 3D, linee guida per l'integrazione di cabine acustiche o prezzi in volume per programmi di sistemi industriali e di sicurezza, contattare il supporto tecnico MEIDI.
L'ingegneria delle applicazioni MEIDI generalmente risponde alle richieste tecniche entro un giorno lavorativo con note sul circuito del driver, verifica delle distanze dell'involucro e prezzi a volume per installazioni critiche per la sicurezza.
