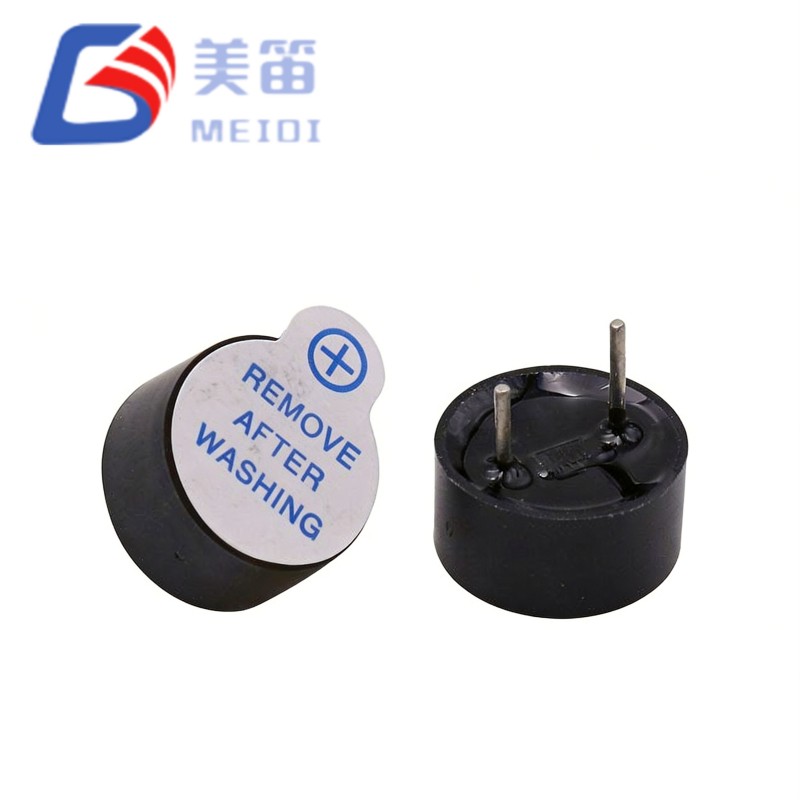

Tre varianti di tensione: 3 V (1,5–4,5 V), 5 V (3–7 V) e 12 V (8–16 V) – che condividono la stessa specifica di frequenza di risonanza di 2700 ± 300 Hz
Circuito oscillatore integrato: l'applicazione CC genera un'uscita a tono fisso senza PWM esterno o generatore di segnale

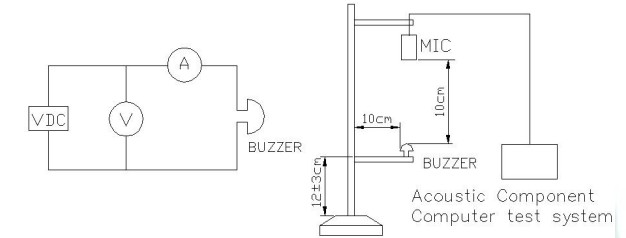

Pressione sonora ≥85 dB a 10 cm — minimo specificato per tutte e tre le varianti alle rispettive tensioni nominali
Custodia in PBT nero; temperatura di esercizio da -20 °C a +70 °C, temperatura di stoccaggio da -30 °C a +80 °C
Montaggio a foro passante con configurazione pin polarizzati
| Parametro | HNT-9650-03 | HNT-9650-05 | HNT-9650-12 |
| Tensione nominale | 3 V CC | 5 V CC | 12 V CC |
| Tensione operativa | 1,5 – 4,5 V CC | 3 – 7 V CC | 8 – 16 V CC |
| Uscita audio a 10 cm | ≥ 85dB | ≥ 85dB | ≥ 85dB |
| Corrente operativa | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Frequenza di risonanza | 2700±300 Hz | 2700±300 Hz | 2700±300 Hz |
| Temperatura operativa | -20°C~+70°C | -20°C~+70°C | -20°C~+70°C |
| Temperatura di conservazione | -30°C~+80°C | -30°C~+80°C | -30°C~+80°C |

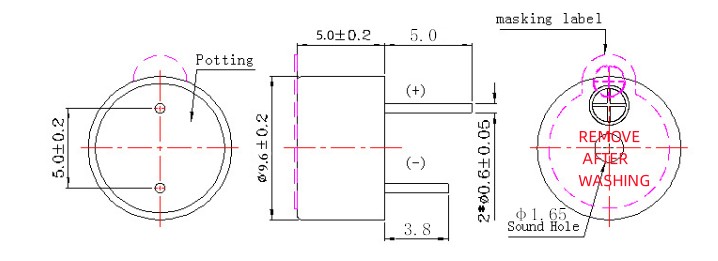

| Dimensioni (diametro × altezza) | 9,6×5,0 mm | 9,0 × 5,5 mm (secondo il rapporto di prova) | 9,6×5,0 mm |
| Peso | 0,78 g | 0,78 g | 0,78 g |
| Materiale dell'alloggiamento | PBT nero | PBT nero | PBT nero |
L'oscillatore integrato elimina l'azionamento esterno: l'applicazione di tensione CC genera un tono fisso a 2700 ± 300 Hz senza PWM esterno, microcontrollore o generatore di segnale
Tre livelli di tensione: le varianti da 3 V, 5 V e 12 V consentono la selezione in base alla guida di tensione del sistema disponibile

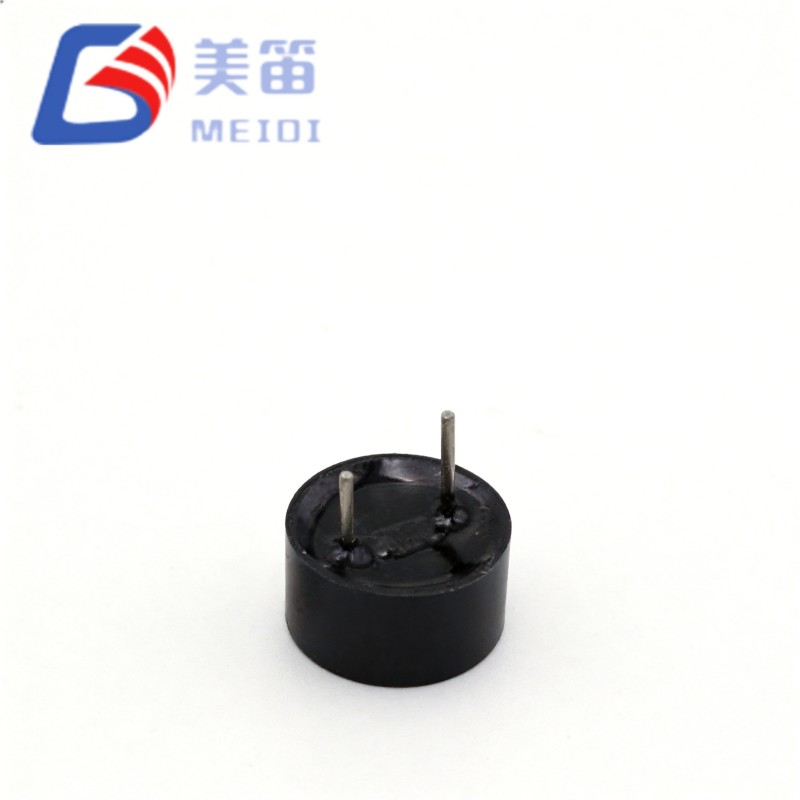

Montaggio a foro passante polarizzato: la marcatura della polarità dei pin indica l'orientamento corretto
Custodia in PBT nera per assemblaggio industriale — compatibile con la saldatura a onda a 255 ± 15 °C e la saldatura manuale a 360 ± 10 °C secondo specifica
Assorbimento di corrente ≤ 30 mA alla tensione nominale - corrente operativa massima specificata
Frequenza di risonanza 2700 ± 300 Hz: frequenza centrale specificata con tolleranza definita
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino attivo elettromagnetico a foro passante | — |
| Tensione nominale | 3 V CC | Punto di funzionamento nominale |
| Tensione operativa | 1,5 – 4,5 V CC | Gamma continua |
| Uscita audio a 10 cm | ≥ 85dB | A 3V, campo libero |
| Corrente operativa | ≤ 30 mA | A 3V |
| Frequenza di risonanza | 2700±300 Hz | Alla tensione nominale |
| Temperatura operativa | -20°C~+70°C | Continuo |
| Temperatura di conservazione | -30°C~+80°C | Non operativo |
| Dimensioni (diametro × altezza) | 9,6×5,0 mm | Corpo escluso perni |
| Peso | 0,78 g | Tipico |
| Materiale dell'alloggiamento | PBT nero | — |
| Saldatura (rifusione) | 245 ± 15 °C, 3 secondi | preriscaldamento a 180 °C 40–70 s; massimo 3 passaggi |
| Saldatura (onda) ★ | 255 ± 15 °C, 4–6 s | Si consigliano 2-3 passaggi |
| Saldatura (manuale) ★ | 360 ± 10 °C, 2–5 s | Si consigliano 2-3 passaggi |
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino attivo elettromagnetico a foro passante | — |
| Tensione nominale | 5 V CC | Punto di funzionamento nominale |
| Tensione operativa | 3 – 7 V CC | Gamma continua |
| Uscita audio a 10 cm | ≥ 85dB | A 5V, campo libero |
| Corrente operativa | ≤ 30 mA | A 5V |
| Frequenza di risonanza | 2700±300 Hz | Alla tensione nominale |
| Temperatura operativa | -20°C~+70°C | Continuo |
| Temperatura di conservazione | -30°C~+80°C | Non operativo |
| Dimensioni (diametro × altezza) | 9,0×5,5 mm | Secondo rapporto di prova; verifica per la tua richiesta |
| Peso | 0,78 g | Tipico |
| Materiale dell'alloggiamento | PBT nero | — |
| Saldatura (rifusione) | 245 ± 15 °C, 3 secondi | preriscaldamento a 180 °C 40–70 s; massimo 3 passaggi |
| Saldatura (onda) ★ | 255 ± 15 °C, 4–6 s | Si consigliano 2-3 passaggi |
| Saldatura (manuale) ★ | 360 ± 10 °C, 2–5 s | Si consigliano 2-3 passaggi |
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino attivo elettromagnetico a foro passante | — |
| Tensione nominale | 12 V CC | Punto di funzionamento nominale |
| Tensione operativa | 8 – 16 V CC | Gamma continua |
| Uscita audio a 10 cm | ≥ 85dB | A 12V, campo libero |
| Corrente operativa | ≤ 30 mA | A 12V |
| Frequenza di risonanza | 2700±300 Hz | Alla tensione nominale |
| Temperatura operativa | -20°C~+70°C | Continuo |
| Temperatura di conservazione | -30°C~+80°C | Non operativo |
| Dimensioni (diametro × altezza) | 9,6×5,0 mm | Corpo escluso perni |
| Peso | 0,78 g | Tipico |
| Materiale dell'alloggiamento | PBT nero | — |
| Saldatura (rifusione) | 245 ± 15 °C, 3 secondi | preriscaldamento a 180 °C 40–70 s; massimo 3 passaggi |
| Saldatura (onda) ★ | 255 ± 15 °C, 4–6 s | Si consigliano 2-3 passaggi |
| Saldatura (manuale) ★ | 360 ± 10 °C, 2–5 s | Si consigliano 2-3 passaggi |
Nota: i seguenti dati sono estratti dai rapporti di prova allegati alle specifiche del prodotto. Questi valori illustrano la distribuzione tipica dei lotti di produzione campionati e non costituiscono specifiche garantite. Il rapporto di prova HNT-9650-05 fa riferimento al modello HNB09A03; si prega di verificare la designazione del modello attuale con MEIDI.
| Variante | Intervallo SPL (dB) | Intervallo di corrente (mA) | Gamma di frequenza (Hz) | Diametro (mm) | Hmm) |
| HNT-9650-03 | 86,5 – 89,5 | 24,5 – 26,5 | 2690 – 2730 | 9.59 – 9.61 | 5.09 – 5.10 |
| HNT-9650-05 | 86,5 – 89,5 | 24,5 – 26,5 | 2677 – 2723 | 9.0 – 9.1 | 5.54 – 5.55 |
| HNT-9650-12 | 87,3 – 89,9 | 24.9 – 26.5 | 2677 – 2723 | 9.6 – 9.61 | 5.09 – 5.10 |
Le specifiche garantite sono elencate nelle tabelle delle Specifiche tecniche sopra. Contattare MEIDI per i dati effettivi dei test in batch.
Le seguenti applicazioni sono identificate esclusivamente in base all'analisi di idoneità dei parametri. Non è implicita alcuna certificazione automobilistica, medica o di sicurezza. Contatta MEIDI per la convalida specifica dell'applicazione e la conferma della conformità.
Sistemi di allarme per pannelli di controllo industriali: indicazione di guasti e avvisi di emergenza in custodie PLC, azionamenti di motori e sistemi di controllo di processo in cui sono disponibili binari logici da 12 V, 5 V o 3,3 V
Pannelli di sicurezza e controllo accessi: segnalazione acustica di rilevamento intrusioni, apertura forzata di porte e allarme antincendio; La variante da 3 V può essere adatta ai pannelli wireless alimentati a batteria, la variante da 12 V corrisponde alle tensioni del bus di sicurezza standard
Distribuzione dell'alimentazione e apparecchiature elettriche: allarmi di intervento dell'interruttore, avvisi di sovraccarico del trasformatore e indicazione dello stato del quadro
Macchinari per l'automazione di fabbrica: avvisi di guasto CNC, avvisi di arresto del trasportatore e segnalazione dello stato delle celle robotizzate
Interfacce per apparecchi commerciali: indicazione di fine ciclo in lavastoviglie industriali, attrezzature per lavanderie e distributori automatici
Riparazione e ristrutturazione di apparecchiature preesistenti: potenziale candidato alla sostituzione dei cicalini attivi a foro passante esistenti; verificare la compatibilità e le dimensioni dei pin rispetto alla parte originale prima dell'uso
| Considerazione sulla progettazione | 9650 Funzione cicalino attivo elettromagnetico |
| Tensioni di sistema multiple nella linea di prodotti | Tre varianti (3 V/5 V/12 V) condividono la stessa specifica di frequenza di risonanza di 2700 ± 300 Hz |
| Circuiti di azionamento semplificati | L'oscillatore integrato elimina il generatore PWM esterno, il timer del microcontrollore o l'IC dedicato del driver del cicalino |
| Montaggio a foro passante | Il montaggio passante su PCB fornisce ritenzione meccanica |
| Pin polarizzati | Il contrassegno della polarità dei pin indica l'orientamento corretto |
| Famiglie di prodotti a tensione mista | Stesse specifiche di frequenza di risonanza nelle varianti da 3 V, 5 V e 12 V |
| Assemblaggio ad alta temperatura | Custodia PBT compatibile con saldatura ad onda a 255 °C e saldatura manuale a 360 °C secondo specifica |
Richiedi un campione per valutare la pressione sonora, il consumo di corrente e la compatibilità dei pin nella tua applicazione target.
Le specifiche del cicalino attivo elettromagnetico 9650 definiscono i seguenti test di affidabilità:
Conservazione ad alta temperatura: 48 ore a +80 ± 2 °C, ripristinare a temperatura ambiente per 2 ore prima del test
Conservazione a bassa temperatura: 48 ore a -30 ± 2 °C, ripristinare a temperatura ambiente per 2 ore prima del test
Cicli di temperatura — 5 cicli: esposizione a -30 °C 30 min, esposizione a +80 °C 30 min; ripristinare a temperatura ambiente per 2 ore prima del test
Test di caduta: posizione orizzontale, caduta libera da una tavola di legno duro da 75 cm a 10 mm, 3 cadute; controllare l'aspetto e misurare le prestazioni elettriche
Test di vibrazione: 10–55 Hz, ampiezza 1,0 mm, assi XYZ, 0,5 ore in totale; il tempo di scansione da 10 a 55 Hz e ritorno con un'ampiezza singola di 1,0 mm è di 1 minuto
Test di umidità: 48 ore a 50 ± 5 °C/90–95% di umidità relativa, ripristinare a temperatura ambiente per 2 ore prima del test
Resistenza al calore della saldatura: immergere i conduttori nella saldatura fusa a 250 ± 5 °C per 10 ± 0,5 secondi, corpo a 2,0 mm dalla saldatura
Nota: tutte le condizioni di test sono quelle specificate nella specifica di prodotto del cicalino elettromagnetico attivo MEIDI 9650 datata 07-11-2023. Contattare MEIDI per i dettagli del protocollo di test di produzione e i dati effettivi dei test sui lotti.
1. Come faccio a selezionare tra HNT-9650-03, HNT-9650-05 e HNT-9650-12?
La selezione dipende dalla tensione di alimentazione CC disponibile. HNT-9650-03 (1,5–4,5 V) è adatto per sistemi logici da 3,3 V e progetti di microcontrollori a bassa tensione. L'HNT-9650-05 (3–7 V) corrisponde alla logica industriale da 5 V e alle tensioni di controllo degli apparecchi standard. HNT-9650-12 (8–16 V) è progettato per bus di controllo industriale a 12 V e alimentatori per sistemi di sicurezza. Tutte e tre le varianti condividono la stessa specifica di frequenza di risonanza di 2700 ± 300 Hz e la stessa specifica di pressione sonora minima.
2. Posso utilizzare l'HNT-9650-03 in un sistema a 5 V o l'HNT-9650-12 in un sistema a 24 V?
Non raccomandato. La tensione operativa massima dell'HNT-9650-03 è 4,5 V; applicando 5 V si rischia di superare l'intervallo operativo specificato. La tensione operativa massima dell'HNT-9650-12 è 16 V; applicando 24 V si rischia di danneggiare la bobina. Per i sistemi con tensioni esterne agli intervalli operativi specificati, utilizzare un regolatore di tensione o un resistore in serie per portare la tensione applicata entro i limiti nominali della variante. Contattare MEIDI per raccomandazioni sui circuiti specifici.
3. Qual è la differenza tra cicalini attivi e passivi e perché scegliere quelli attivi?
Un cicalino attivo contiene un circuito oscillatore integrato che genera suono quando viene applicata la tensione CC. Un cicalino passivo richiede un segnale CA esterno (tipicamente onda quadra o PWM) alla frequenza di risonanza per produrre il suono. Il design attivo della serie MEIDI HNT-9650 elimina la necessità di circuiti di azionamento esterni, generazione PWM o coinvolgimento di microcontrollori.
4. I pin della serie HNT-9650 sono compatibili con altri cicalini a foro passante da 9 mm o 12 mm?
HNT-9650-03 e HNT-9650-12 presentano un corpo dal diametro di 9,6 mm; l'HNT-9650-05 presenta un corpo dal diametro di 9,0 mm. Per la sostituzione diretta dei cicalini a foro passante esistenti, verificare il diametro, il passo e la polarità dei pin rispetto al layout originale della PCB. Contattare MEIDI per la verifica dei riferimenti incrociati rispetto a specifici numeri di parte legacy.
5. Quale processo di saldatura è consigliato per la serie HNT-9650?
La specifica del prodotto identifica la saldatura ad onda (255 ± 15 °C, 4–6 secondi) e la saldatura manuale (360 ± 10 °C, 2–5 secondi) come processi consigliati, indicati con i simboli ★. È consentita la saldatura a riflusso (245 ± 15 °C di picco, 3 secondi, 180 °C preriscaldamento 40–70 secondi) con un massimo di 3 passaggi. Il materiale dell'alloggiamento PBT è selezionato per la compatibilità con questi profili di temperatura. Per l'assemblaggio automatizzato di volumi elevati, il metodo consigliato è la saldatura a onda. Per lavori di riparazione e prototipazione, la saldatura manuale è accettabile entro i limiti di temperatura e di tempo specificati.
1.Non applicare tensione oltre l'intervallo di tensione operativa specificato.
2. Questo prodotto ha un design aperto e non soddisfa i requisiti di impermeabilità o di perdite di colla.
3.L'uso prolungato in un ambiente con gas corrosivo può corrodere i componenti del cicalino e impedirne il corretto funzionamento.

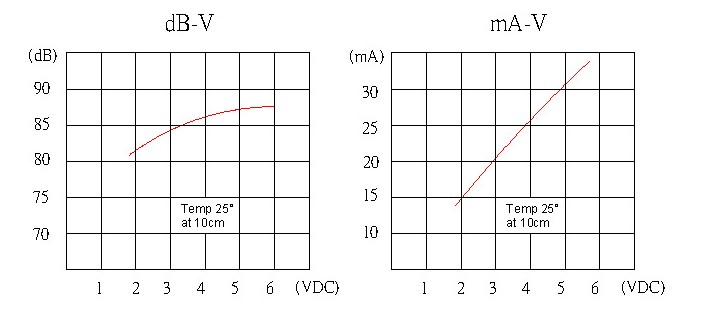

4.La prestazione della pressione sonora del cicalino cambierà con la tensione o la corrente applicata; assicurarsi che la tensione o la corrente operativa soddisfino i requisiti delle specifiche.

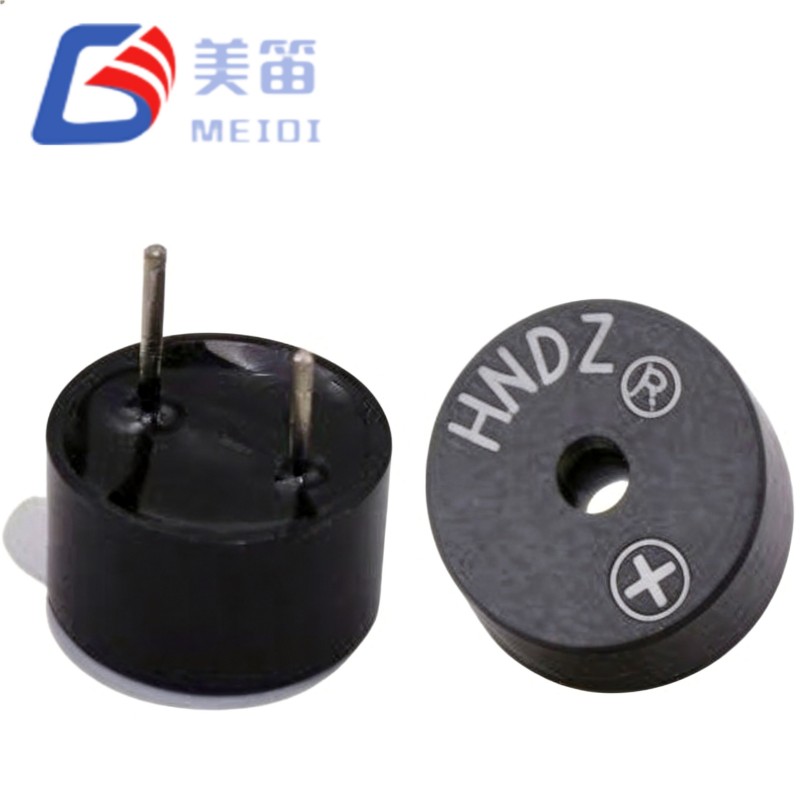

5.Evitare di posizionare un deflettore davanti alla buca o di coprirlo, poiché ciò potrebbe causare un funzionamento instabile.

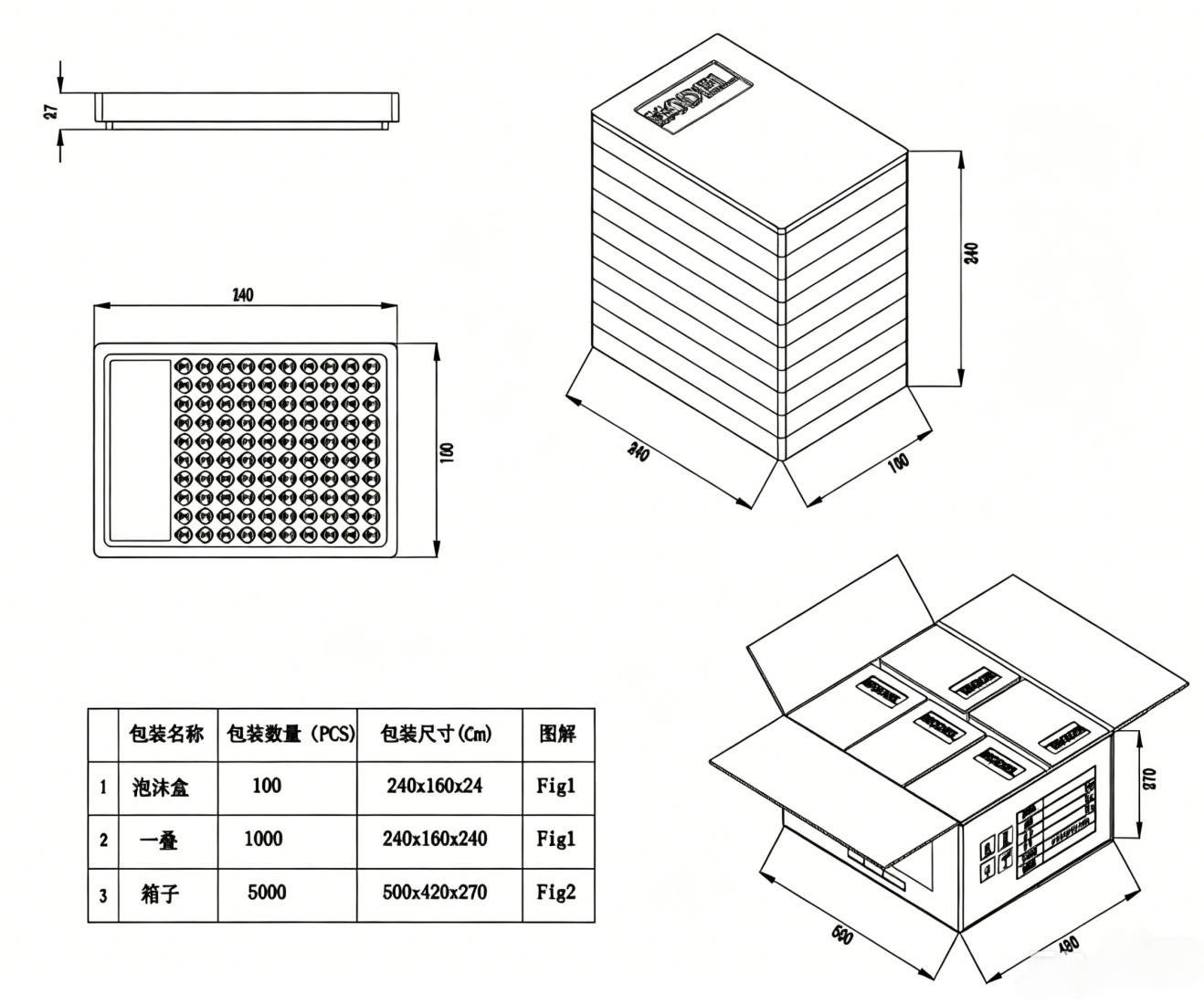

6. Il cicalino deve essere conservato in un imballaggio adeguato per evitare umidità, ruggine e ossidazione dei terminali dei pin.
Per la verifica dei riferimenti incrociati con i cicalini a foro passante precedenti, le schede tecniche delle serie, la valutazione di campioni di varianti di tensione o configurazioni di cavi personalizzate, contattare MEIDI Applications Engineering.
