Frequenza di risonanza: 4,0 ± 0,5 kHz.
Capacità libera: 25.000 / 2.600 pF ± 30% a 120 Hz.
Resistenza equivalente: ≤ 500 Ω.
Perdita dielettrica: ≤ 5%. Temperatura di funzionamento: da -20 °C a +70 °C.
Temperatura di stoccaggio: da -30 °C a +80 °C.

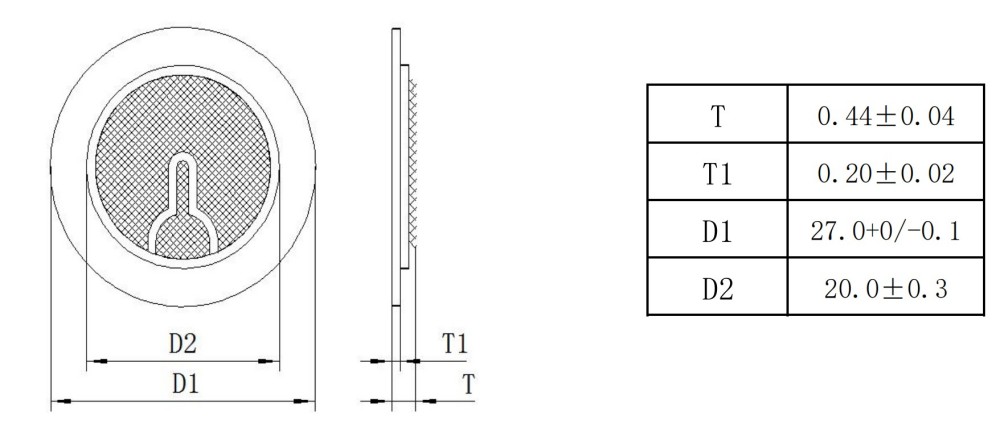

Dimensioni: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Contatta MEIDI per prezzi all'ingrosso, campioni di valutazione gratuiti o un preventivo per una configurazione personalizzata.

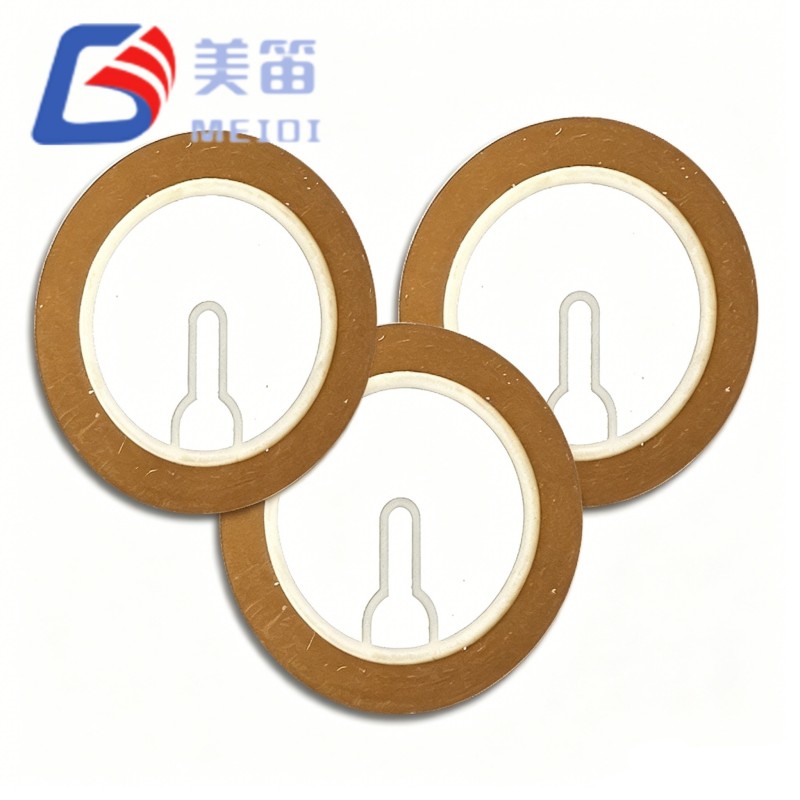

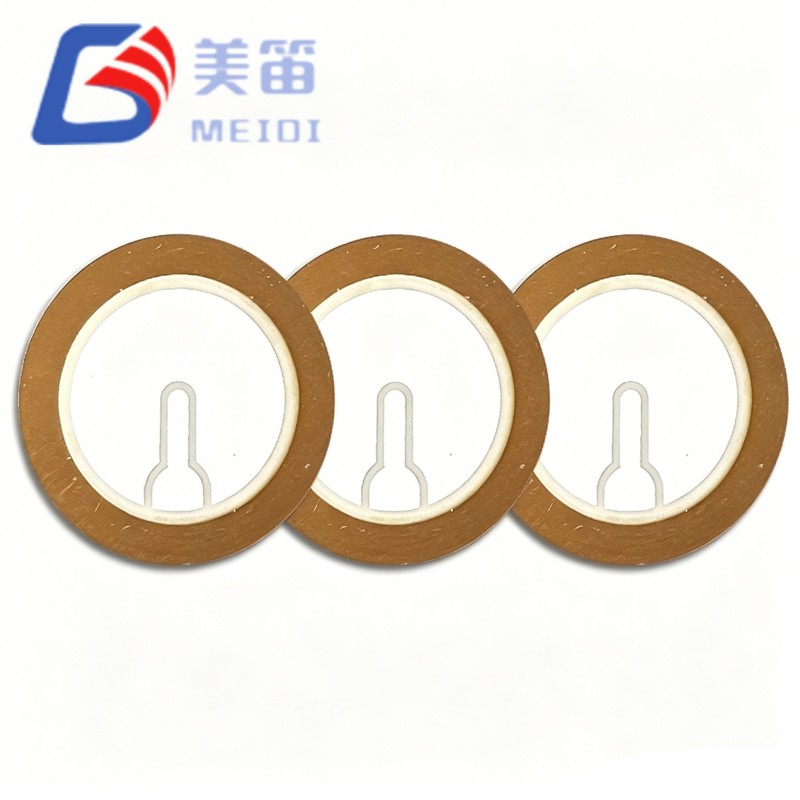

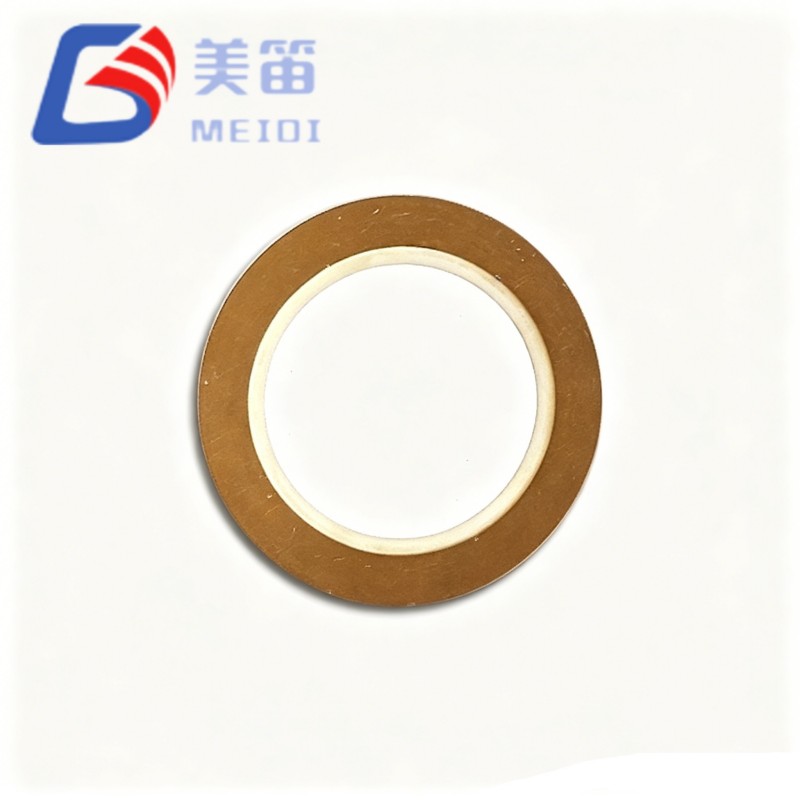

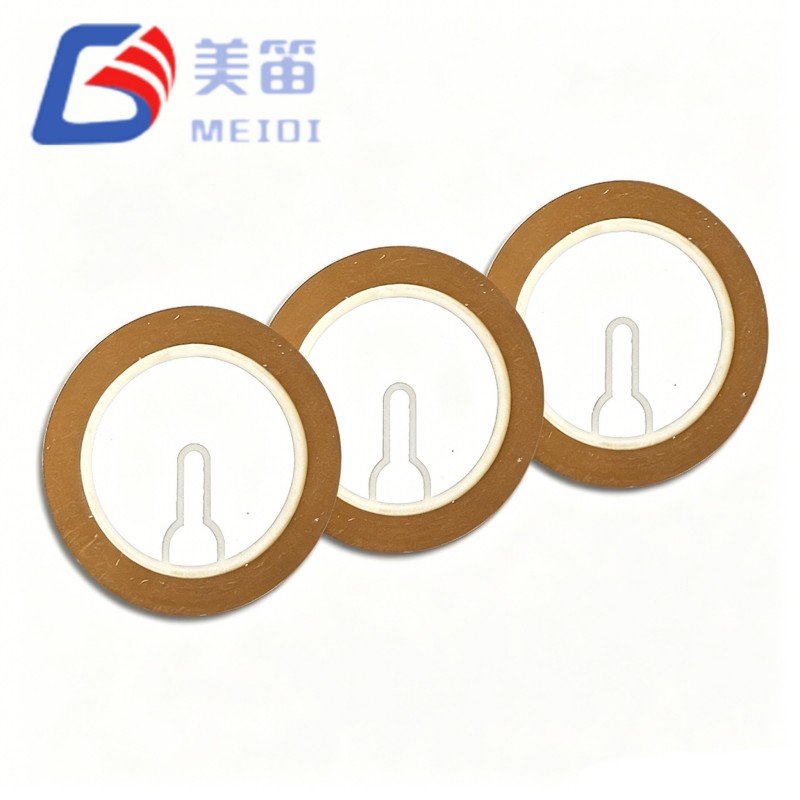

L'FT-27T-4.0B1-C25 è un elemento cicalino piezoelettrico in ceramica da 27 mm fissato a un substrato di ottone, progettato per la generazione di toni nei sistemi di allarme acustico. Con una frequenza di risonanza di 4,0kHz e un profilo compatto da 0,44 mm, si adatta facilmente a custodie acustiche con spazi limitati. MEIDI produce questo elemento sotto processi di polarizzazione ceramica controllata e adesione degli elettrodi, garantendo prestazioni stabili tra i lotti di produzione. Viene comunemente acquistato dai produttori di allarmi di sicurezza, cicalini per chiamate mediche e indicatori di pannelli industriali.
Frequenza di risonanza: 4,0 ± 0,5 kHz secondo specifica
Capacità libera: 25.000/2.600 pF ± 30% a 120 Hz secondo specifica
Dimensioni: diametro 27,0 mm, spessore 0,44 mm secondo specifica
Substrato in ottone per un accoppiamento coerente delle vibrazioni acustiche
Temperatura operativa: da -20 °C a +70 °C secondo specifica
| Parametro | Valore | Unità |
| Tipo di prodotto | Elemento ceramico piezoelettrico | — |
| Frequenza di risonanza | 4,0 ± 0,5 | kHz |
| Capacità libera | 25.000 / 2.600 ± 30% | pF (a 120 Hz) |
| Resistenza equivalente | ≤ 500 | Ω |
| Perdita dielettrica (tanδ) | ≤ 5% | — |
| Temperatura operativa | -20~+70 | °C |
| Temperatura di conservazione | -30~+80 | °C |
| Materiale del substrato | Ottone | — |
| Spessore totale (T) | 0,44 ± 0,04 | mm |
| Spessore ceramica (T1) | 0,20 ± 0,02 | mm |
| Diametro esterno (D1) | 27,0+0/-0,1 | mm |
| Diametro interno (D2) | 20,0 ± 0,3 | mm |
Pannelli di allarme di sicurezza e sistemi di allarme per il controllo degli accessi
Avvisi acustici per apparecchiature mediche (monitor paziente, pompe per infusione)
Suoni del cruscotto automobilistico e indicatori dei sensori di parcheggio
Segnalatori acustici di stato del pannello di controllo industriale
Dispositivi domestici intelligenti (sensori per porte/finestre, rilevatori di perdite d'acqua)
Elettronica di consumo portatile con feedback acustico
L'elemento del cicalino in ceramica piezoelettrica da 27 mm è prodotto nello stabilimento MEIDI certificato ISO9001. Il nostro processo copre preparazione della polvere ceramica, fusione del nastro, stampa degli elettrodi, polarizzazione e incollaggio substrati di ottone. Ogni lotto di produzione viene testato per frequenza di risonanza, capacità e integrità meccanica. Con l'ispezione ottica automatizzata e la verifica della risposta acustica, manteniamo una produzione costante adatta alla fornitura di volumi medio-alti. Inventario a lungo termine la pianificazione garantisce tempi di consegna stabili per gli ordini ripetuti.
1. Non applicare una tensione di azionamento oltre l'intervallo operativo nominale specificato per l'FT-27T-4.0B1-C25. La sovratensione può causare una depolarizzazione irreversibile o la separazione del substrato.
2. Maniglia solo dal bordo in ottone; evitare la pressione diretta sulla superficie ceramica per evitare micro-fessure che possono spostare la frequenza di risonanza.
3. Proteggere da gas corrosivi, nebbia salina e condensa durante lo stoccaggio e il montaggio. La corrosione del substrato di ottone può ridurre il Q meccanico e il livello di uscita.
4. Conservare gli elementi nella loro confezione originale sigillata fino al momento del montaggio. Esposizione ad elevata umidità può aumentare la perdita dielettrica e degradare la saldabilità.
5. Durante il montaggio, sostenere il substrato solo attorno al suo perimetro. Limitare la centrale l'area vibrante altererà le prestazioni acustiche e potrebbe causare guasti prematuri.
R: Il MOQ standard è di 1.000 pezzi. Per prove o prototipi possiamo fornire quantità minori con un leggero adeguamento del prezzo. Si prega di richiedere un preventivo su misura.
R: Sì, offriamo campioni gratuiti di questo elemento piezoelettrico da 27 mm a OEM e distributori qualificati. Potrebbero essere applicate spese di spedizione espressa a seconda della destinazione.
R: La personalizzazione è disponibile entro determinati intervalli. Il nostro team di ricerca e sviluppo può modificare la composizione della ceramica, lo spessore e il modello degli elettrodi per soddisfare la frequenza o la capacità target. Contattaci con le tue esigenze.
R: Il prodotto è fabbricato secondo ISO9001 e può essere fornito con certificati di conformità RoHS e REACH. Su richiesta sono disponibili schede tecniche sulla sicurezza dei materiali e rapporti di prova.
R: Gli elementi sono confezionati in vassoi conduttivi antistatici, sigillati sottovuoto con essiccante e collocati in cartoni rinforzati per l'esportazione. Per le spedizioni di volumi elevati sono supportate opzioni di etichettatura personalizzata e codici a barre.
Per una scheda tecnica completa, un disegno o consigli sull'integrazione per FT-27T-4.0B1-C25 27mm elemento ceramico piezoelettrico, contattare MEIDI con i dettagli dell'applicazione. Il nostro team tecnico risponderà con consigli specifici entro un giorno lavorativo.
