Pacchetto per montaggio superficiale da 9 mm × 4 mm
Frequenza di risonanza 2730Hz per la generazione del tono con eccitazione ad onda quadra esterna
Impedenza bobina da 40 Ω per circuiti driver a livello logico e bufferizzati da 5 V
minimo Pressione sonora di 83 dB a 10 cm con funzionamento a 5 Vo-p, 2730 Hz, ciclo di lavoro 50%
Intervallo operativo 3-8 Vo-p
Alloggiamento in Noryl nero per dimensioni stabili durante il riflusso e il funzionamento

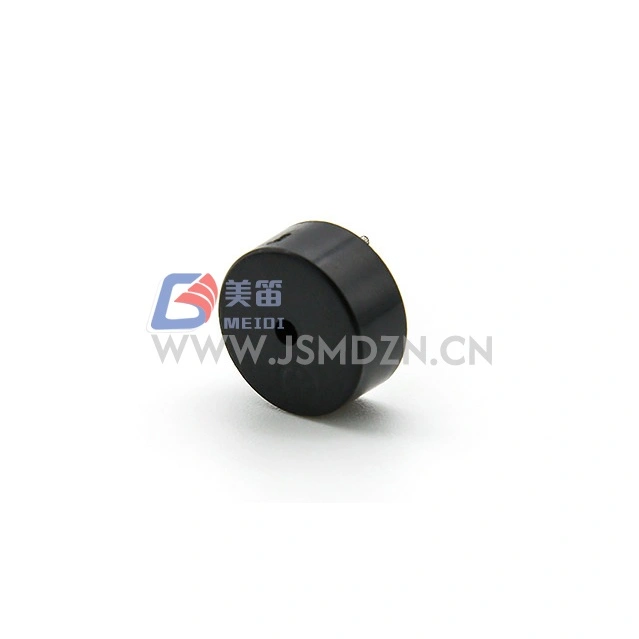

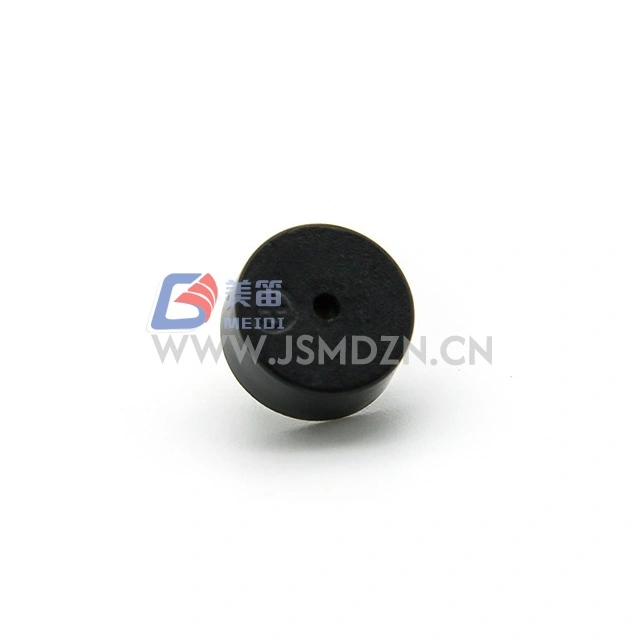

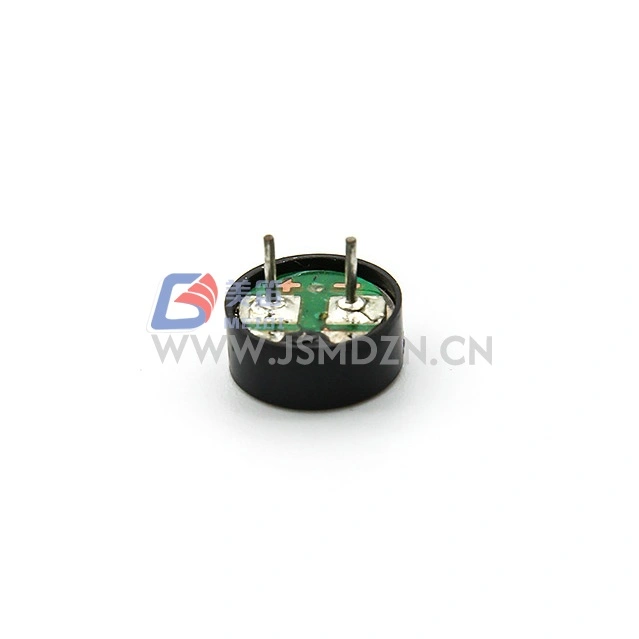

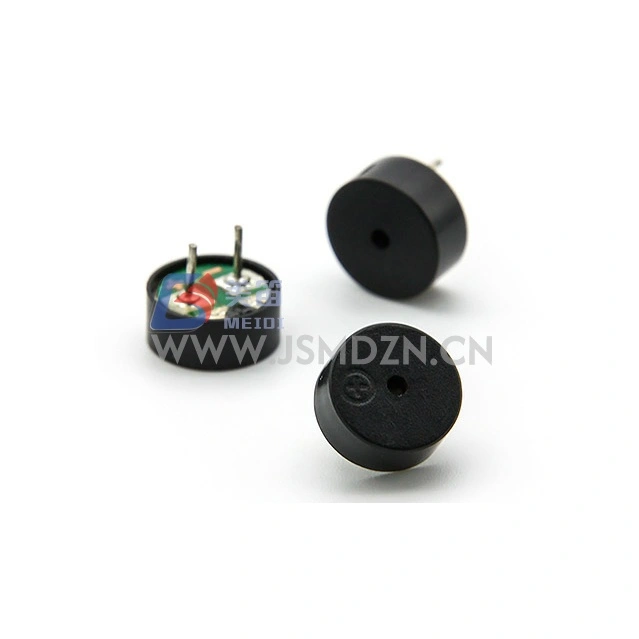

Il cicalino elettromagnetico passivo MEIDI HN-9040 9x4mm SMD è un cicalino elettromagnetico passivo a montaggio superficiale che occupa un ingombro di 9 mm × 4 mm. La frequenza di risonanza di 2730 Hz produce un tono adatto per le funzioni di allarme, avviso e indicazione di stato negli involucri elettronici.
Con una tensione nominale di 5Vo-p e un range operativo di 3-8Vo-p, l'HN-9040 è compatibile con sistemi a 5V. La resistenza della bobina da 40 Ω si interfaccia con i driver standard dei transistor a collettore aperto e le porte GPIO del microcontroller quando viene verificata la capacità di corrente. L'alloggiamento nero in Noryl mantiene la stabilità dimensionale nell'intero intervallo di temperature operative.
Per i sistemi che richiedono un SPL più elevato rispetto a quello fornito dai cicalini SMD miniaturizzati, l'HN-9040 offre un'uscita maggiore senza la penalità in termini di altezza dei tipi a foro passante cilindrico. Contattare MEIDI per indicazioni sulla selezione del cicalino SMD.
Fattore di forma SMD di medie dimensioni --- Corpo da 9 mm × 4 mm per gruppi PCB a montaggio superficiale
Frequenza di risonanza 2730 Hz --- il pilotaggio a onda quadra esterna alla frequenza nominale produce un'uscita tonale; La sola tensione CC non genererà suono
Impedenza bobina da 40 Ω --- per l'integrazione del sistema a 5 V con stadi driver a transistor o a livello logico

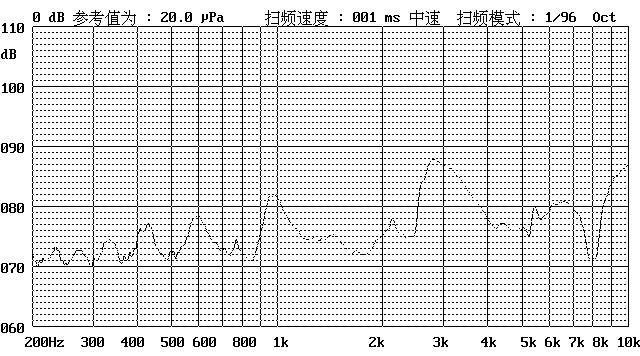

Pressione sonora definita --- Min. 83 dB a 10 cm sotto 5 Vo-p, 2730 Hz, ciclo di lavoro al 50%
Tensione operativa estesa --- intervallo 3-8Vo-p per variazione dell'alimentazione a 5 V
Costruzione dell'alloggiamento in Noryl --- alloggiamento in termoplastica nera classificato per il funzionamento da -20°C a +70°C
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino elettromagnetico passivo | — |
| Tensione nominale | 5Vo-p | Riferimento di frequenza di risonanza |
| Tensione operativa | 3–8Vo-p | Picco del segnale pilota |
| Corrente nominale | Massimo. 80 mA | A 2730 Hz, servizio 50%, onda quadra 5 Vo-p |
| Livello di pressione sonora | minimo 83dB | A 2730 Hz, servizio 50%, 5 Vo-p, 10 cm |
| Resistenza della bobina | 40±4Ω | — |
| Frequenza di risonanza | 2730Hz | Alla tensione nominale |
| Temperatura operativa | -20℃~+70℃ | — |
| Temperatura di conservazione | -30℃~+80℃ | — |
| Peso netto | ca. 0,8 g | — |
| Materiale dell'alloggiamento | Noryl nero | — |
| Protezione ambientale | RoHS | — |
Condizioni di test standard: temperatura 25±3℃, umidità 60±10% umidità relativa, pressione 860-1060 hPa
Apparecchiature di rete e chassis del server per avvisi acustici di guasto e stato
Pannelli HMI industriali e interfacce operatore con componenti a montaggio superficiale
Dispositivi per infrastrutture di telecomunicazioni per toni di indicazione di allarme e manutenzione
Sistemi espositivi commerciali e segnaletica digitale per funzioni di allerta temporizzata
Controller per l'automazione di fabbrica con moduli I/O da 5 V che richiedono feedback acustico
Unità di distribuzione dell'energia e di gestione dell'energia per gli avvisi di superamento delle soglie
| Requisito di progettazione | Vantaggio HN-9040 |
| Uscita acustica in formato SMD | minimo SPL da 83 dB in confezione a montaggio superficiale |
| Compatibilità del sistema 5V | Valutazione 5Vo-p con intervallo 3-8Vo-p |
| Integrazione della produzione automatizzata | Pacchetto SMD per saldatura pick-and-place e reflow |
| Tolleranza alla variazione della fornitura | Tensione operativa massima 8Vo-p |
| Stabilità termica | Custodia in Noryl da -20℃ a +70℃ |
MEIDI produce l'HN-9040 con processi di controllo qualità tra cui l'ispezione dei materiali in entrata, il monitoraggio dimensionale durante il processo e la verifica elettrica finale in condizioni di test standard di 25±3℃, 60±10% R.H. e 860-1060hPa.
Dopo uno qualsiasi dei seguenti test, il prodotto dovrà soddisfare i criteri di accettazione: nessun difetto o degrado nell'aspetto e nelle proprietà elettriche (eccetto SPL); L'SPL non deve diminuire di oltre 10 dB rispetto all'SPL minimo specificato nella scheda tecnica.
| Articolo di prova | Condizioni di prova |
| Prova di vita | 25±10℃, tensione nominale, onda quadra con frequenza di risonanza di servizio 1/2, 96 ore |
| Prova ad alta temperatura | +80℃ di conservazione per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova a bassa temperatura | Conservazione a -40°C per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova di umidità | +40±3℃, 90%–95% RH, 48 ore, recuperare a temperatura ambiente per 6 ore prima del test |
| Prova di shock termico | 70℃ 2 ore → -20℃ 2 ore (1 ciclo), intervallo 1 ora tra i cicli, totale 10 cicli |
| Prova di caduta | L'imballaggio standard, tutte e 6 le facce e i 3 bordi, cadono da un'altezza di 1,2 m su una spessa tavola di legno |
| Prova di vibrazione | 1000 cicli/min, ampiezza 1,5 mm, 1 ora per asse, 3 assi totali |
Attenzione: evitare che materiali estranei penetrino nel prodotto, inclusi materiali magnetici, materiali solubili in acqua e gas corrosivi, poiché potrebbero influire sulle prestazioni elettriche del prodotto.
1. Qual è la differenza tra guidare l'HN-9040 a 3 Vo-p rispetto a 5 Vo-p?
A 5Vo-p, il cicalino raggiunge il valore minimo nominale. Pressione sonora 83 dB. A 3Vo-p, l'uscita sarà ridotta a causa della minore eccitazione della bobina. L'intervallo operativo 3-8Vo-p indica il funzionamento funzionale in questo intervallo, ma l'SPL massimo si ottiene ai 5Vo-p nominali con un'onda quadra del ciclo di lavoro del 50% a 2730 Hz.
2. Posso utilizzare un segnale PWM da un microcontrollore per pilotare questo cicalino?
Sì, un segnale PWM pari o vicino a 2730 Hz con ciclo di lavoro del 50% è una forma d'onda di pilotaggio adatta, a condizione che il pin del microcontroller o lo stadio di pilotaggio possano fornire la corrente richiesta. Verificare la capacità di corrente della porta o utilizzare uno stadio buffer a transistor.
3. In che modo la resistenza della bobina da 40 Ω influisce sulla progettazione del circuito del driver?
La bobina da 40Ω assorbe un massimo di 80mA a 5Vo-p. Verificare la tensione di saturazione dello stadio driver per garantire un'adeguata oscillazione di tensione attraverso la bobina.
4. Quale profilo di temperatura di riflusso è compatibile con l'alloggiamento in Noryl?
L'HN-9040 è progettato per processi di riflusso standard senza piombo. Per raccomandazioni specifiche sulla temperatura di picco e sul tempo al di sopra del liquido, contattare MEIDI per il documento sul profilo di saldatura a rifusione.
5. L'HN-9040 è compatibile pin con altri cicalini SMD da 9 mm sul mercato?
Contatta MEIDI per il disegno meccanico e il modello di terreno consigliato per verificare la compatibilità dell'impronta con il layout PCB esistente.
Per schede tecniche, profili di saldatura a rifusione, note applicative del circuito di comando o discussioni sulla configurazione OEM, contattare l'ingegneria delle applicazioni MEIDI.
