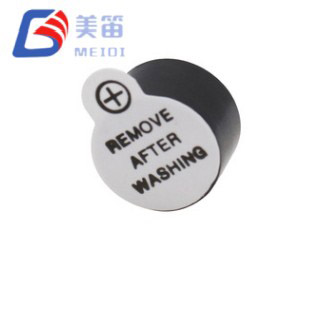

Progettato per il funzionamento nativo su bus CC a 12 V, l'HNB09A12 fornisce un tono di avviso minimo di 85 dB a 2700 Hz senza richiedere regolazione della tensione o componenti di azionamento esterni. Il suo intervallo operativo di 8-16 V copre l'abbassamento di avviamento a freddo del settore automobilistico (fino a 8 V) e i transitori di sovratensione dell'alternatore (fino a 16 V), rendendolo una scelta affidabile per sistemi accessori per veicoli, macchine agricole, pannelli marini e moduli di controllo industriali.

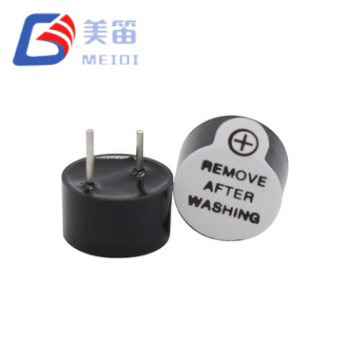

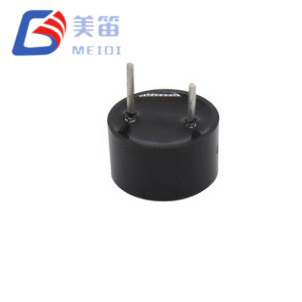

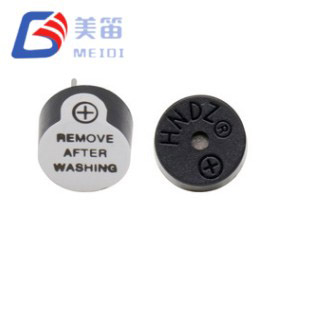

Prodotto nello stabilimento MEIDI di Jiangsu, questo cicalino attivo da 9 mm di diametro pesa solo 0,75 g, riducendo il carico inerziale sui PCB in ambienti ad alte vibrazioni. L'oscillatore integrato e la struttura a foro passante eliminano la generazione PWM esterna e forniscono un robusto ancoraggio meccanico. Ogni unità di produzione è sottoposta a verifica acustica ed elettrica al 100%, con dati campione che mostrano un SPL costantemente superiore a 87 dB e un assorbimento di corrente inferiore a 27 mA a 12 V.
| Parametro | Valore |
| Tensione nominale | 12 VCC |
| Intervallo di tensione operativa | 8 – 16 VCC |
| Livello di pressione sonora | ≥ 85dB |
| Frequenza di risonanza | 2700±300 Hz |
| Corrente operativa | ≤ 30 mA |
| Temperatura operativa | -20 ℃ ~ +70 ℃ |
| Temperatura di conservazione | -30 ℃ ~ +80 ℃ |

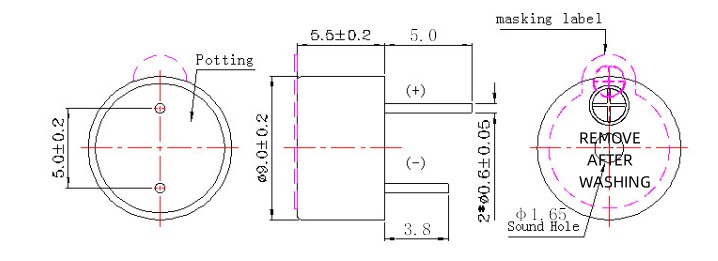

| Dimensioni | 9,0 × 5,5 mm (diametro × altezza) |
| Peso | 0,75 g |
| Materiale dell'alloggiamento | PBT nero |
| Tipo di montaggio | Foro passante |
Il cicalino attivo elettromagnetico da 9 mm e 5 V è un cicalino attivo elettromagnetico autogestito progettato per architetture industriali da 12 V e 24 V. A differenza delle varianti a tensione inferiore che richiedono convertitori buck o divisori resistivi da binari industriali standard, questo cicalino attivo elettromagnetico a foro passante da 12 V si collega direttamente alle batterie per autoveicoli, ai moduli I/O PLC e alla distribuzione di energia marina senza regolazione intermedia.
La soglia operativa minima di 8 V garantisce un'attivazione affidabile durante l'avviamento del motore, quando la tensione della batteria può scendere temporaneamente al di sotto di 10 V. Il limite superiore di 16 V tiene conto degli eventi di sovratensione dell'alternatore e fornisce margine per i sistemi a 24 V con un semplice resistore in serie. Questa resilienza alla tensione elimina la necessità di diodi di bloccaggio attivi o TVS in molte installazioni, semplificando la distinta base e riducendo i punti di guasto.
Con un diametro di 9,0 mm e un'altezza di 5,5 mm, l'HNB09A12 occupa un ingombro compatto che si adatta ai ritagli dei pannelli legacy da 9 mm e 12 mm. La sua massa di 0,75 g, più leggera di circa il 56% rispetto alle alternative da 12 mm x 7,5 mm, riduce lo stress del giunto di saldatura durante vibrazioni e urti, un vantaggio importante nelle applicazioni di veicoli e macchinari in cui la flessione del PCB è comune.
L'oscillatore integrato produce un tono fisso a 2700 Hz in caso di applicazione CC, liberando i timer PWM del microcontrollore ed eliminando condensatori di temporizzazione esterni. L'alloggiamento in PBT nero resiste alla saldatura a onda a 255°C e alla rilavorazione manuale a 360°C senza deformazioni, supportando sia l'assemblaggio automatizzato che la riparazione sul campo.
Compatibilità nativa del bus a 12 V: funziona direttamente da sistemi a 12 V CC automobilistici, industriali e marini senza circuiti di conversione della tensione
Ampio intervallo di sopravvivenza da 8 a 16 V: tollera l'abbassamento di tensione all'avviamento a freddo, la sovratensione dell'alternatore e i sistemi a 24 V non regolati con caduta passiva
Oscillatore integrato con uscita fissa a 2700 Hz: non sono necessari allocazione pin PWM MCU o componenti di temporizzazione esterni
Massa ultraleggera da 0,75 g: riduce al minimo il carico inerziale sul PCB in applicazioni su veicoli e macchinari soggetti a vibrazioni
Ancoraggio meccanico a foro passante: la ritenzione del piombo attraverso la scheda resiste a shock prolungati e cicli termici
Custodia in PBT resistente alle riparazioni: adatta alla saldatura a onda a 255°C e alla rilavorazione manuale a 360°C senza distorsione dimensionale

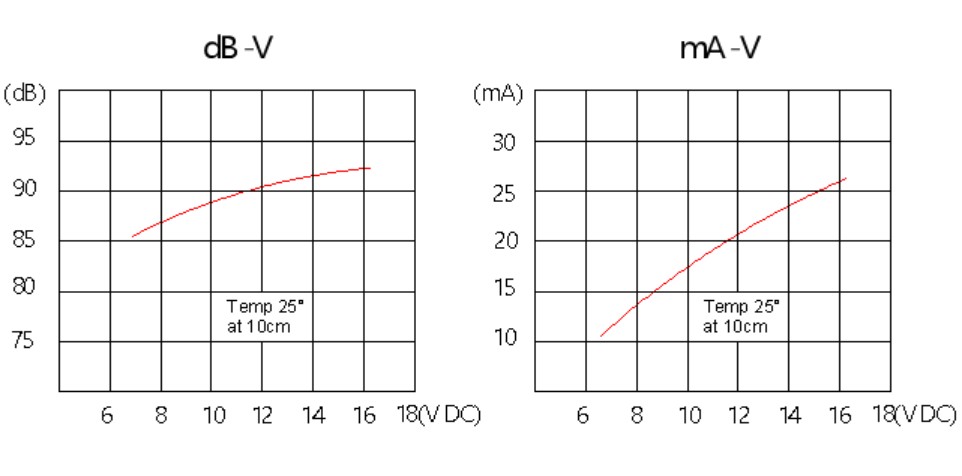

| Parametro | Valore | Condizioni di prova |
| Tensione nominale | 12 VCC | A 25 ℃ |
| Tensione operativa | 8 – 16 VCC | Continuo |

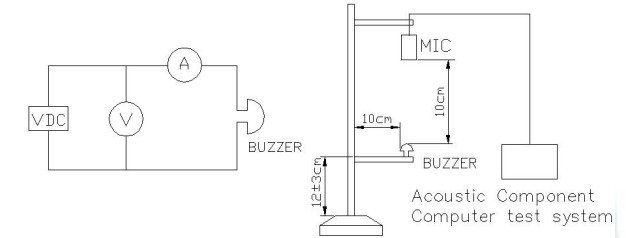

| Uscita audio | ≥ 85dB | A 12 V CC, 10 cm, campo libero |
| Frequenza di risonanza | 2700±300 Hz | Alla tensione nominale |
| Corrente operativa | ≤ 30 mA | A 12 V CC |
| Resistenza della bobina | ~400 Ω (tipico) | A 25 ℃, CC |
| Tempo di salita | < 50 ms | Al 90% SPL |
| Requisito | HNB09A12 Vantaggio |
| Eliminare il regolatore di tensione dal bus 12V/24V | Funzionamento nativo a 12V; L'intervallo da 8 a 16 V copre lo scaricamento della batteria e la sovratensione dell'alternatore |
| Riduci i costi della distinta base nel settore automobilistico a volumi elevati | Non sono necessari circuiti integrati buck, induttori o condensatori; connessione diretta cavo-bus |
| Sopravvivere all'abbassamento di tensione all'avviamento a freddo | Un minimo di 8 V garantisce l'attivazione durante l'avvio del motore quando la batteria scende al di sotto di 10 V |
| Si adatta ai ritagli del cicalino legacy da 9 mm/12 mm | Il diametro di 9,0 mm mantiene la compatibilità meccanica con i design dei pannelli esistenti |
| Ridurre al minimo la massa del PCB in ambienti soggetti a vibrazioni | 0,75 g: circa il 56% più leggero rispetto alle alternative da 12 mm × 7,5 mm |
Questo modello occupa un livello di tensione distinto all'interno della famiglia di cicalini attivi MEIDI. Laddove le varianti da 3 V e 5 V servono applicazioni a livello logico e alimentate a batteria, l'HNB09A12 si collega direttamente alle apparecchiature pesanti da 12 V e alle architetture di alimentazione automobilistica. I progettisti di sistemi beneficiano di un numero ridotto di componenti, di costi di assemblaggio inferiori e di una maggiore affidabilità derivanti dall'eliminazione delle fasi di regolazione attive.
Per le installazioni bus a 24 V, un singolo resistore in serie (da 470 Ω a 680 Ω, a seconda della tolleranza) fornisce una semplice limitazione di corrente, preservando le specifiche ≤30 mA del cicalino senza aggiungere circuiti complessi.
Sistemi accessori automobilistici da 12 V: avvisi relativi alle cinture di sicurezza, avvisi di porte socchiuse, toni di prossimità della retromarcia e segnali acustici di accensione a chiave nei veicoli passeggeri e nelle flotte commerciali
Macchine agricole ed edili: allarmi di presenza dell'operatore, indicatori di guasti idraulici e avvisi di posizione degli attrezzi in trattori, escavatori e mietitrici
Pannelli elettrici marini e camper: allarmi per pompe di sentina, avvisi di disconnessione dell'alimentazione da terra e avvisi di livello della batteria nei sistemi a 12 V CC per imbarcazioni e caravan
Moduli di controllo industriale da 12 V: avvisi dell'interfaccia del sensore a bassa tensione, toni di stato dell'attuatore da 12 V CC e sottosistemi di automazione compatti funzionanti con batteria da 12 V o alimentazioni regolate
Sistemi UPS da 12 V con fattore di forma ridotto: unità di backup a batteria compatte, stazioni di alimentazione portatili e gruppi di continuità da 12 V CC dove spazio e peso sono limitati
Controller e inverter di carica solare: toni di guasto dell'array, avvisi di disconnessione della batteria e notifiche di riduzione del carico in installazioni off-grid

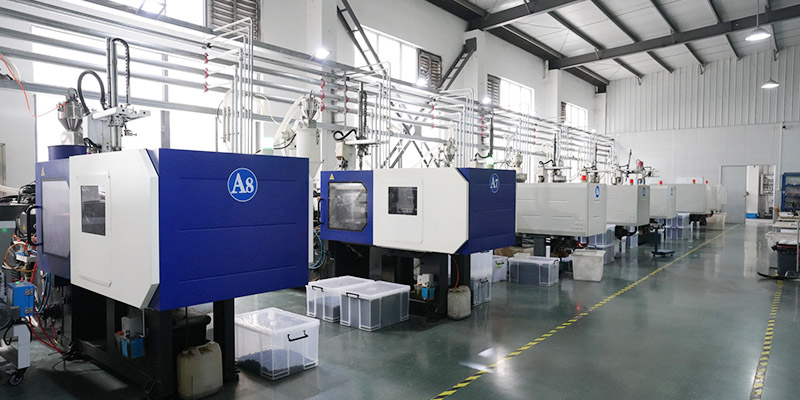

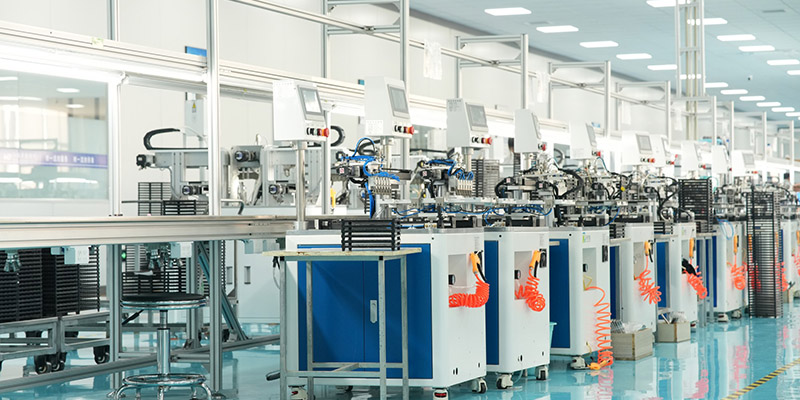

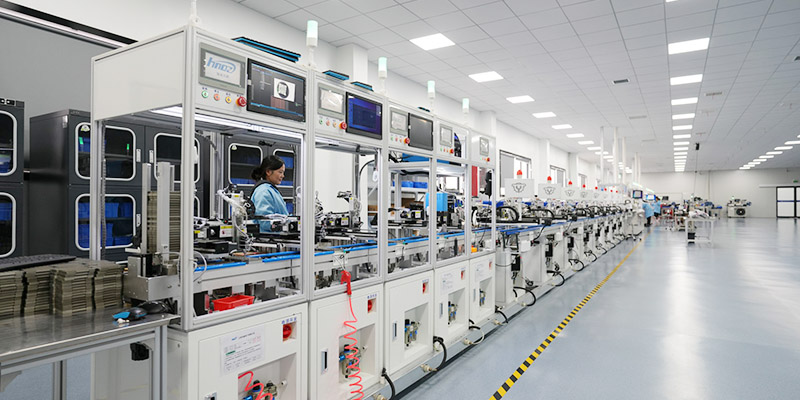

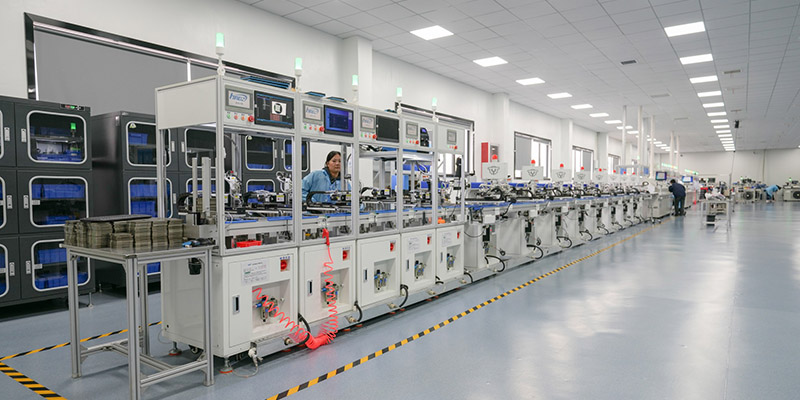

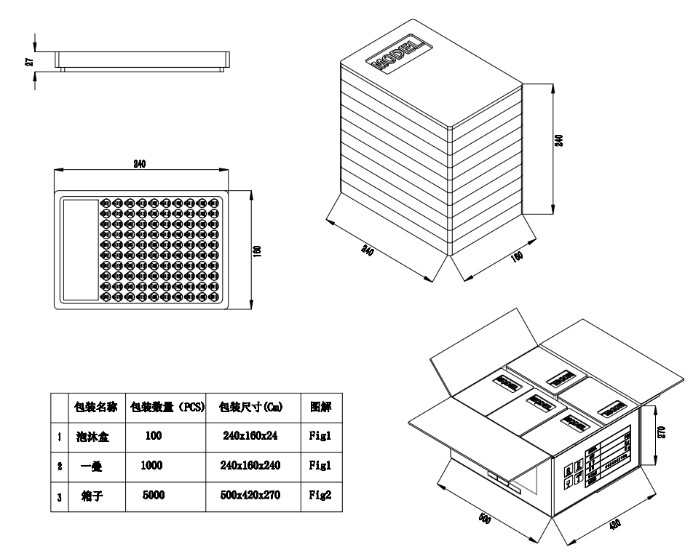

MEIDI produce il cicalino attivo elettromagnetico da 9 mm e 5 V su linee di assemblaggio a foro passante dedicate con ispezione in corso in ogni fase: avvolgimento della bobina, assemblaggio del magnete, messa a punto dell'oscillatore e incapsulamento. La nostra base produttiva di Jiangsu segue i protocolli ISO 9001, con apparecchiature di test automatizzate che verificano i parametri elettrici e l'emissione acustica su ogni unità.
La qualificazione a livello di batch include:
Stoccaggio ad alta temperatura – 48 ore a +80 ± 2 ℃; recupero completo dei parametri dopo la stabilizzazione ambientale di 2 ore
Conservazione a bassa temperatura – 48 ore a -30 ± 2 ℃; attivazione verificata dell'avviamento a freddo a 8 V minimo
Cicli di shock termico: 5 cicli tra -30 ℃ e +80 ℃ con permanenza di 30 minuti per estremo
Convalida dello stress meccanico: vibrazione sinusoidale (10–55 Hz, ampiezza 1,0 mm, assi XYZ, 0,5 ore cumulative) e caduta libera da 75 cm su legno duro da 10 mm (3 impatti)
Resistenza all'umidità: 48 ore a 50 ± 5 ℃/90–95% di umidità relativa seguite da 2 ore di recupero e caratterizzazione elettrica
Resistenza al calore della saldatura – 250 ± 5 ℃ per 10 ± 0,5 secondi con distanza corpo-saldatura di 2,0 mm
I dati dei lotti di esempio (n=10) confermano prestazioni costanti: pressione sonora 87,3–89,7 dB, corrente 24,9–26,5 mA, frequenza 2677–2723 Hz – tutti parametri strettamente raggruppati all'interno delle finestre delle specifiche. Le certificazioni includono RoHS, REACH e UL94 V‑0 per il materiale dell'alloggiamento.
D1: L'HNB09A12 può funzionare da un bus industriale a 24 V senza componenti aggiuntivi?
Sì, con una resistenza di caduta in serie. A 24 V nominali, un resistore da 470 Ω 1 W limita la corrente a circa 25 mA, entro le specifiche ≤30 mA. Per i sistemi a 24 V non regolati (gamma 20–28 V), un resistore da 680 Ω fornisce un margine. In alternativa, è possibile utilizzare un semplice morsetto per diodo Zener o un regolatore a bassa caduta per applicazioni a tono continuo in cui la dissipazione di potenza del resistore non è auspicabile. Il massimo assoluto di 16 V non deve essere superato senza limitazione di corrente.
D2: Come si comporta la frequenza di 2700 Hz negli ambienti del vano motore o della cabina dei macchinari?
La frequenza di risonanza di 2,7 kHz si trova al di sotto dello spettro di rumore dominante dei motori diesel (tipicamente 3–8 kHz fondamentale e armoniche) e delle pompe idrauliche (banda larga superiore a 4 kHz). Questo posizionamento spettrale migliora il rapporto segnale-rumore nei compartimenti dei motori agricoli, edili e marini dove i cicalini a frequenza più alta possono essere mascherati. Il tono a 2700 Hz si propaga inoltre con un'attenuazione atmosferica inferiore rispetto alle alternative a 4 kHz sulle brevi distanze tipiche degli abitacoli dei veicoli.
D3: Qual è la pratica operativa consigliata per gli ambienti ad alta temperatura?
L'HNB09A12 è progettato per il funzionamento continuo da -20°C a +70°C. A temperature che si avvicinano al limite superiore di +70°C, le perdite resistive della bobina generano ulteriore calore che aggrava lo stress termico ambientale. Per un'implementazione prolungata ad alta temperatura, MEIDI consiglia di operare all'estremità inferiore dell'intervallo 8-16 V per ridurre al minimo la dissipazione della bobina o di implementare un modello di avviso con ciclo di lavoro anziché un tono continuo per ridurre il carico termico accumulato. Per dati specifici sull'affidabilità alle alte temperature, contattare il reparto di ingegneria delle applicazioni di fabbrica.
D4: Il pin HNB09A12 è compatibile con i cicalini a foro passante da 9 mm e 12 mm di altri produttori?
Il diametro del corpo di 9,0 mm si adatta ai ritagli standard del pannello anteriore da 9 mm e alla maggior parte dei ritagli da 12 mm con uno spazio minimo. La spaziatura e il diametro dei pin sono conformi alle convenzioni del cicalino a foro passante standard del settore, consentendo la sostituzione immediata in molti progetti legacy. Per la verifica dei riferimenti incrociati, MEIDI fornisce su richiesta disegni di pinout e schede di confronto dimensionale. La formatura dei conduttori personalizzata (diritta, attorcigliata o sfalsata) è disponibile per layout PCB non standard.
D5: In che modo il fattore di forma compatto da 9 mm influisce sulle vibrazioni e sulla resistenza agli urti?
La massa di 0,75 g e il diametro ridotto di 9 mm contribuiscono a ridurre il carico inerziale sui giunti di saldatura sottoposti a shock meccanici e vibrazioni rispetto alle alternative più grandi da 12 mm. L'area più piccola del diaframma e la massa in movimento inferiore riducono anche gli effetti microfonici (accoppiamento indesiderato delle vibrazioni meccaniche all'emissione acustica) contribuendo a mantenere la chiarezza tonale in ambienti soggetti a vibrazioni. Per le applicazioni in cui le vibrazioni superano i livelli industriali standard, MEIDI consiglia di valutare l'orientamento di montaggio e di considerare gli anelli di tenuta di isolamento meccanico per disaccoppiare la flessione del PCB dall'alloggiamento del cicalino.
Per schede tecniche, note applicative del circuito driver da 12 V/24 V, verifica dei riferimenti incrociati o prezzi a volume per programmi automobilistici e industriali, contattare il supporto tecnico MEIDI.
L'ingegneria delle applicazioni MEIDI generalmente risponde alle richieste tecniche entro un giorno lavorativo con schemi di circuiti di pilotaggio, calcoli di resistori di caduta di tensione e documentazione di conformità automobilistica.
