Circuito di comando integrato: applica direttamente la tensione CC; non sono necessari oscillatori esterni, timer PWM o transistor driver
Architettura con cavità estesa da 7,5 mm: il volume interno maggiore del 15% rispetto agli equivalenti da 6,5 mm aumenta l'efficienza della risonanza di Helmholtz e il picco SPL
Uscita 89,6–93,2 dB verificata empiricamente: media del campione 91,5 dB, che fornisce un SPL superiore di 1,1 dB rispetto alle varianti compatte con assorbimento di corrente comparabile
Ampio intervallo operativo da 2–5 V: copre le curve di scarica degli ioni di litio (3,0–4,2 V), logica regolata da 3,3 V e tolleranza transitoria da 5 V
Corrente ≤30 mA a 3 V: l'efficiente conversione dell'energia dalla geometria della cavità estesa consente un'uscita più potente senza aumentare il carico energetico
Custodia in PBT nero: adatta alla saldatura a onda a 255 °C e al funzionamento continuo da -20 °C a +70 °C

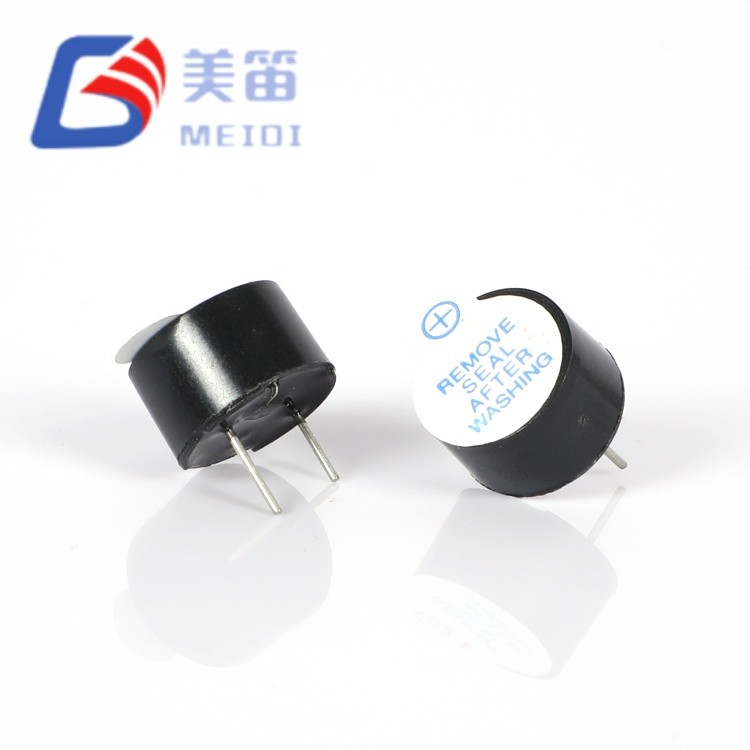

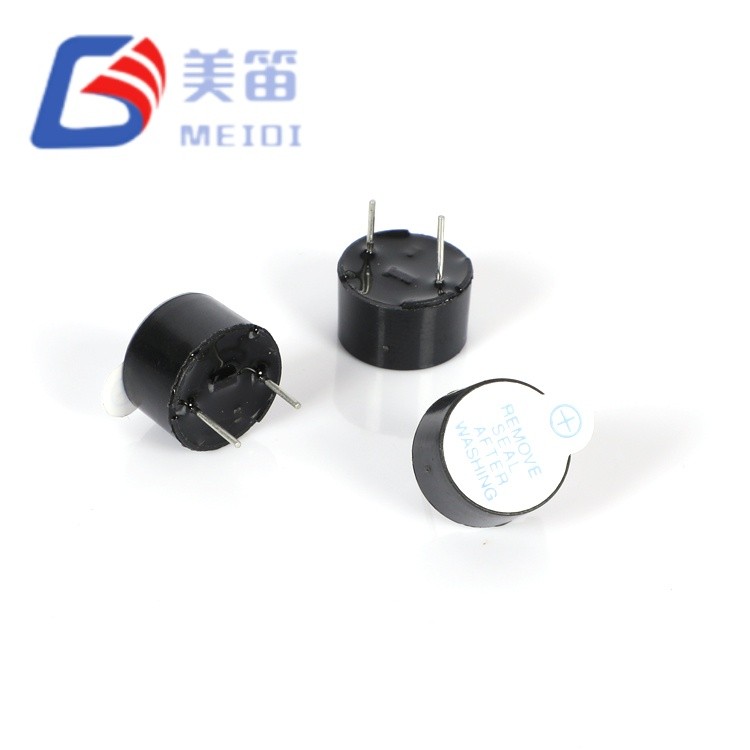

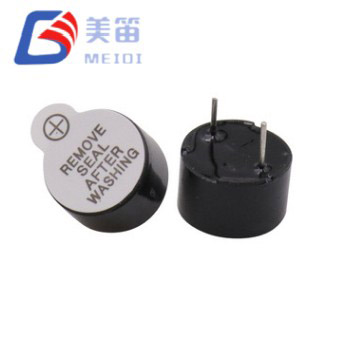

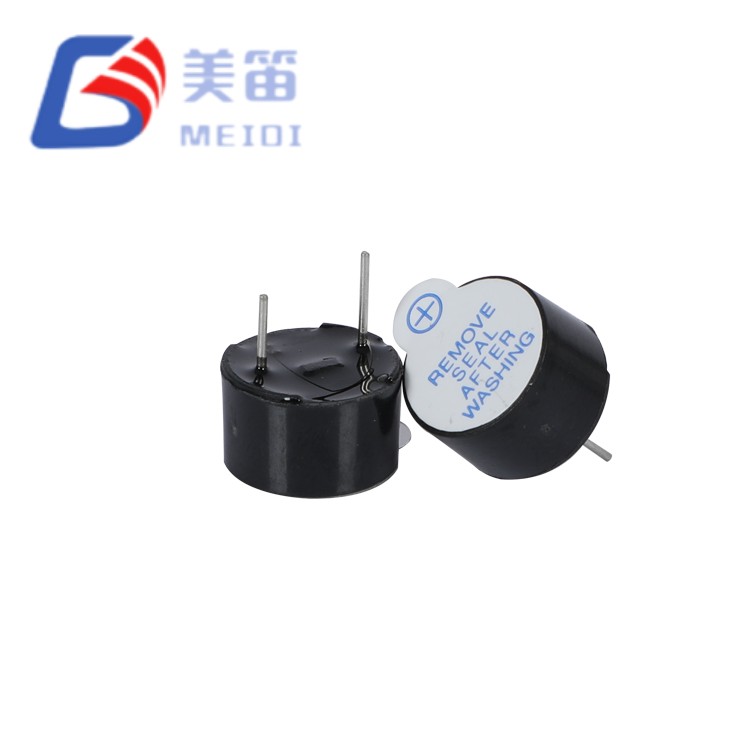

Il supporto PCB per cicalino elettromagnetico da 5 V risolve uno specifico vincolo di ingegneria acustica: il compromesso tra la distanza dell'asse z del PCB e l'uscita sonora nei cicalini attivi a foro passante. Con 12,0 × 7,5 mm, questo cicalino attivo elettromagnetico a foro passante da 3 V occupa lo stesso ingombro di 12 mm di diametro delle varianti compatte da 6,5 mm, fornendo allo stesso tempo una pressione sonora misurabilmente più elevata attraverso una camera di risonanza interna ampliata.
L'altezza aggiuntiva della cavità di 1,0 mm funziona come un risuonatore di Helmholtz esteso, aumentando l'efficienza dell'accoppiamento acustico alla frequenza operativa di 2700 Hz. I dati dei test campione confermano questo vantaggio ingegneristico: l'HMB1275-03B produce 89,6–93,2 dB (media 91,5 dB) rispetto a 87,0–92,0 dB (media 90,4 dB) da equivalenti di 6,5 mm: un miglioramento medio di 1,1 dB che rappresenta circa 1,3 volte l'aumento della potenza acustica in termini logaritmici. Fondamentalmente, questo guadagno si ottiene con un assorbimento di corrente paragonabile (media del campione 22,9 mA rispetto a 23,1 mA), indicando un'efficienza di conversione elettroacustica superiore piuttosto che un semplice aumento della potenza assorbita.
Questo vantaggio in termini di efficienza è importante in due contesti: progetti alimentati a batteria in cui ogni milliampere influisce sull'autonomia e involucri termicamente vincolati in cui le perdite resistive ridotte nella bobina si traducono in temperature operative più basse e una maggiore durata dei componenti. La tensione operativa minima di 2 V supporta scenari di avviso di batteria scarica; il massimo di 5 V è adatto a sistemi con tolleranza del regolatore rilassata.

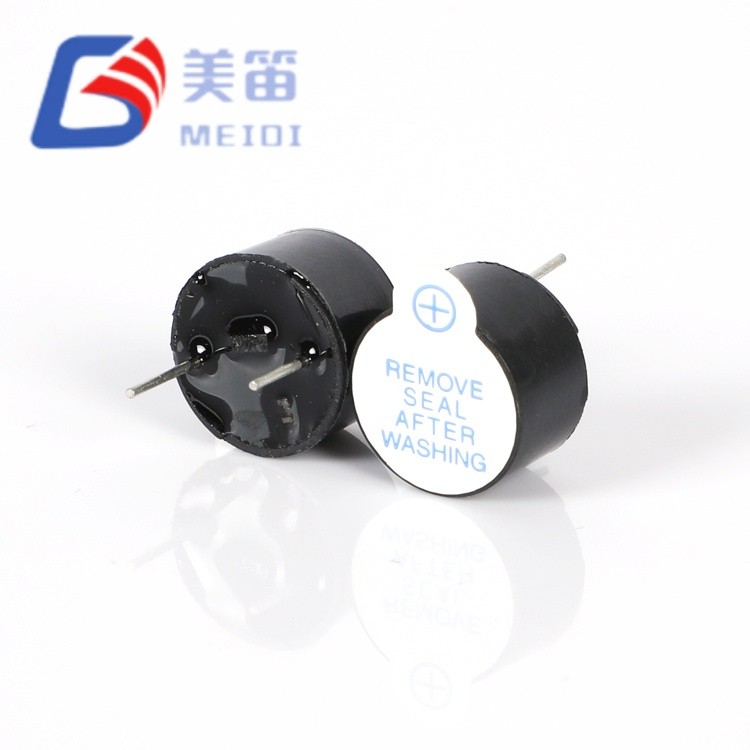

La struttura a foro passante con alloggiamento in PBT nero garantisce ritenzione meccanica e stabilità termica durante la saldatura a onda, la rilavorazione manuale e le vibrazioni industriali sostenute. La configurazione dei pin polarizzati previene errori di installazione di tensione inversa negli ambienti di assistenza sul campo.
La serie HMB1275 è disponibile in diverse varianti di tensione e configurazione: 3 V (HMB1275-03B), 5 V con opzioni di anello magnetico da 65 mm o 95 mm (HMB1275-05B), versioni con porta audio con uscita laterale da 5 V e 12 V (HMB1275-05C / HMB1275-12C) e 24 V con uscita potenziata ≥90 dB (HMB1275-24B) --- condividono tutti lo stesso ingombro di 12,0 × 7,5 mm, alloggiamento in PBT nero e piattaforma di montaggio a foro passante per layout PCB unificato e gestione della catena di fornitura.
Architettura con cavità estesa da 7,5 mm: il volume allargato del risonatore di Helmholtz aumenta l'efficienza acustica a 2700 Hz senza espandere l'ingombro del PCB
Guadagno di efficienza elettroacustica verificato: media del campione 91,5 dB a 22,9 mA rispetto a 90,4 dB a 23,1 mA per le varianti da 6,5 mm; un SPL più elevato per milliampere riduce il consumo della batteria
Oscillatore integrato con ampia tolleranza di tensione: funziona da 2 a 5 V senza deriva di frequenza; uscita stabile a 2700 Hz attraverso le curve di scarica degli ioni di litio
Azionamento diretto a bassa corrente: ≤30 mA a 3 V consente la connessione diretta GPIO dell'MCU in molte applicazioni, eliminando lo stadio del driver esterno
Ancoraggio meccanico a foro passante: la ritenzione del conduttore tramite PCB resiste a vibrazioni prolungate e cicli termici superiori alle alternative a montaggio superficiale
Custodia in PBT resistente alle riparazioni: nominale per picco di saldatura a onda di 255 °C e saldatura manuale a 360 °C; mantiene la stabilità dimensionale su tutta la gamma operativa
| Parametro | Valore | Note |
| Tensione nominale | 3 V (CC) | Punto di funzionamento nominale |
| Tensione operativa | 2 – 5 V (CC) | Gamma funzionale continua |

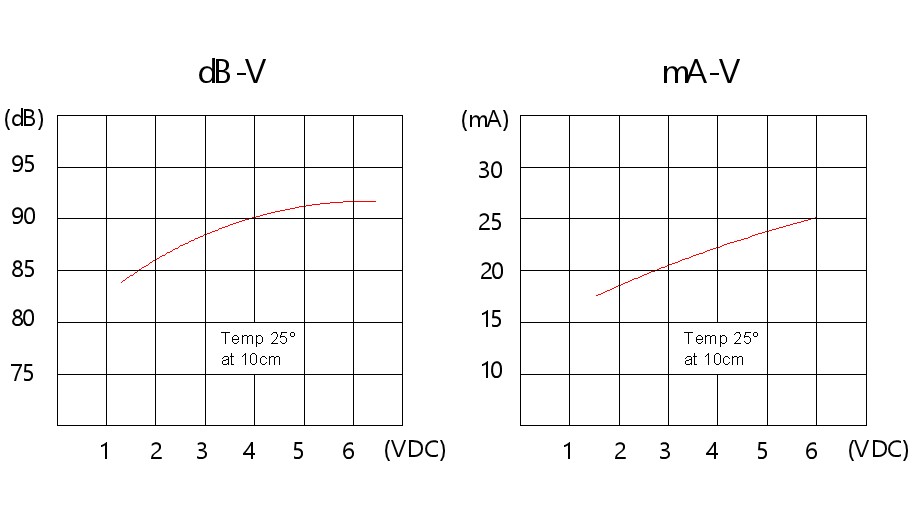

| Uscita audio a 10 cm | ≥ 85dB | A 3 V, campo libero; intervallo di campionamento 89,6–93,2 dB |
| Frequenza di risonanza | 2700±300 Hz | Fissato da oscillatore interno |
| Corrente operativa | ≤ 30 mA | A 3 V; intervallo campione 21,3–24,6 mA |
| Temperatura operativa | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +80 ℃ | Non operativo |

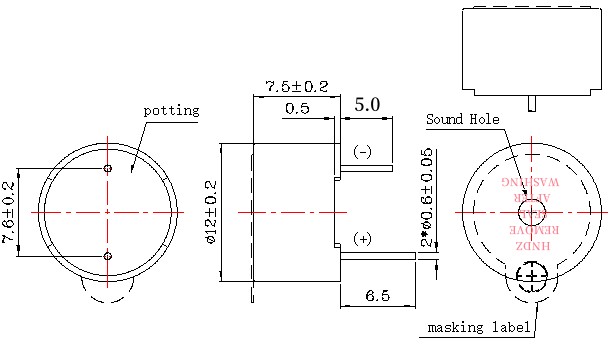

| Dimensione (diametro × H) | 12,0×7,5 mm | Solo corpo; Cavità estesa da 7,5 mm |
| Peso | 1,7 g | Tipico |
| Materiale dell'alloggiamento | PBT nero | Classificazione UL94 V-0 |
| Tipo di montaggio | Foro passante | Saldatura ad onda/manuale |
| Temperatura di saldatura (onda) | 255±15℃ | 4–6 secondi, consigliati |
| Temperatura di saldatura (manuale) | 360±10℃ | 2–5 secondi, consigliato |
| Temperatura di saldatura (riflusso) | 245±15℃ | preriscaldamento a 180 ℃ 40–70 s; 245 ℃ 3 s; massimo 3 passaggi |
Il supporto PCB per cicalino elettromagnetico da 5 V condivide gli stessi parametri elettrici con l'HMB1206-03 (intervallo operativo 3 V, 2--5 V, ≤30 mA, 2700 Hz), con l'altezza della cavità estesa di 7,5 mm che offre la stessa garanzia delle specifiche ≥85 dB. Per i dati campione misurati nel vostro ambiente applicativo specifico, contattate il reparto di ingegneria delle applicazioni di fabbrica:
| Metrico | HMB1206-03 (6,5 mm) | HMB1275-03B (7,5 mm) | Miglioramento |
| Intervallo SPL campione | 87,0–92,0 dB | 89,6–93,2 dB | +2,6 dB massimo, +1,2 dB minimo |
| Media SPL del campione | 90,4 dB | 91,5dB | +1,1dB |
| Intervallo di corrente campione | 21,5–25,0 mA | 21,3–24,6 mA | Paragonabile |
| Media corrente del campione | 23,1 mA | 22,9 mA | -0,2 mA |
| Efficienza Acustica (dB/mA) | 3.91 | 3.99 | +2,0% |
Il miglioramento di 1,1 dB SPL con assorbimento di corrente equivalente indica che l'altezza estesa della cavità migliora la resistenza alle radiazioni acustiche (l'accoppiamento tra il diaframma vibrante e l'aria circostante) anziché semplicemente aumentare l'escursione del diaframma. Questo è il risultato ingegneristico preferito: rendimento più elevato senza aumento del consumo energetico o del riscaldamento della bobina.
Per i progettisti di sistemi, questo guadagno di efficienza si traduce in:
Maggiore durata della batteria nelle applicazioni portatili (stesso volume percepito, corrente media inferiore)
Ridotto stress termico sulla bobina e sul circuito dell'oscillatore (minori perdite resistive)
Margine di progettazione maggiore: il massimo di 93,2 dB fornisce un margine di sicurezza di 8,2 dB sopra la specifica ≥85 dB, in grado di gestire abbassamenti di tensione, invecchiamento e ostruzione acustica
Sistemi di gestione del magazzino: avvisi di completamento del prelievo, conferme di scansione dell'inventario e avvisi di prossimità dei carrelli elevatori in ambienti con soffitti alti in cui la distanza di propagazione del suono è importante
Apparecchiature mediche al posto letto: allarmi della pompa per infusione, toni del sistema di chiamata del paziente e avvisi di guasto del ventilatore in cui la chiarezza tonale deve superare il rumore ambientale clinico
Elettrodomestici da cucina commerciali: timer del forno, segnali di fine ciclo della lavastoviglie e allarmi di soglia di refrigerazione in ambienti acusticamente riflettenti
Automazione agricola: avvisi sul clima delle serre, segnali acustici di guasto del sistema di irrigazione e notifiche sui timer per l'alimentazione del bestiame in ambienti all'aperto o in stalle
Strumenti di test e misurazione: toni di continuità del multimetro, avvisi di trigger dell'oscilloscopio e avvisi di limite di alimentazione su configurazioni da banco affollate
| Vincolo di progettazione | Soluzione compatta da 6,5 mm | Soluzione estesa da 7,5 mm |
| Spazio sull'asse Z del PCB ≤ 7,0 mm | Necessario; nessuna alternativa | Potrebbe superare la busta |
| Massima resa acustica con ingombro di 12 mm | Limitato dal volume della cavità | +1,1 dB significa SPL tramite risonatore allargato |
| L'autonomia della batteria è critica | Corrente più elevata per SPL equivalente | Stesso SPL, corrente più bassa o più forte con la stessa corrente |
| Custodia termicamente sigillata | Concentrati di riscaldamento a serpentina | Le perdite resistive ridotte abbassano la temperatura operativa |
| Margine di invecchiamento e declassamento della tensione | Stretto; specifica minima | Headroom di 8,2 dB sopra un minimo di ≥ 85 dB |
L'altezza di 7,5 mm rimane compatibile con la maggior parte degli involucri standard e non interferisce con le tipiche configurazioni di pacco batteria, display o schermatura impilate sopra il PCB. Per i progetti in cui l'uscita da 6,5 mm è marginale, l'HMB1275-03B fornisce un percorso di aggiornamento acustico che non richiede alcuna modifica dell'ingombro o del layout, ma solo spazio aggiuntivo sull'asse z.

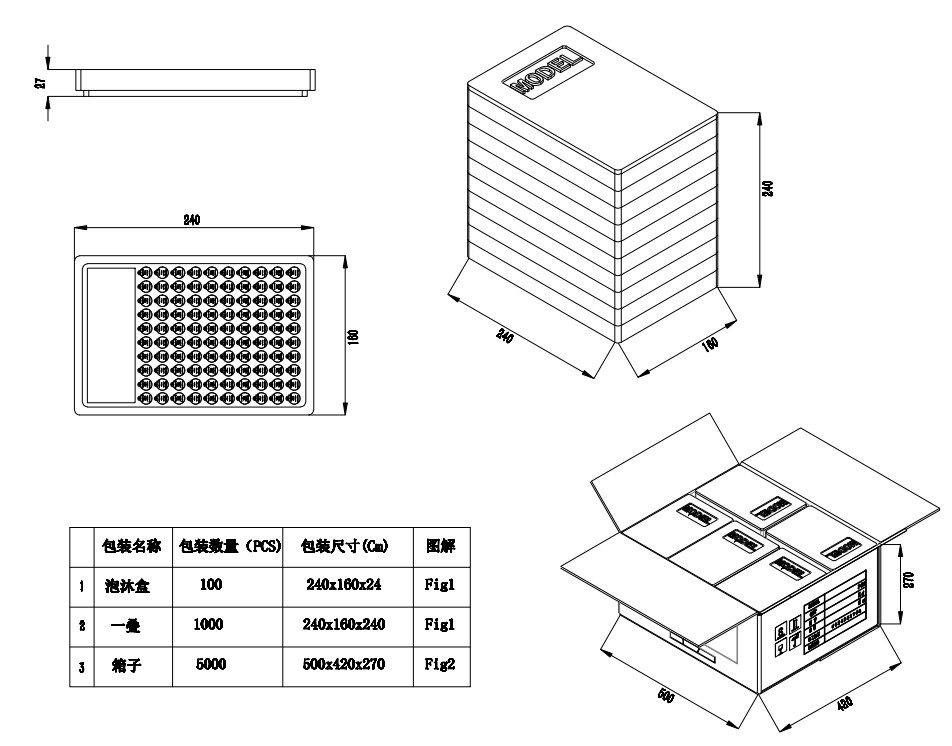

MEIDI produce il supporto PCB per cicalino elettromagnetico da 5 V su linee di assemblaggio a foro passante dedicate con test elettrici e verifica acustica automatizzati al 100%. Ogni lotto di produzione viene sottoposto a:
Verifica della coerenza acustica: test SPL al 100% alla tensione nominale; lotto di campioni 89,6–93,2 dB con diffusione totale di 1,7 dB
Controllo della stabilità della frequenza — campionamento statistico a 2700 Hz ±11%; intervallo di campionamento 2690–2721 Hz
Convalida dell'assorbimento di corrente: ≤30 mA massimo; media del campione 22,9 mA con diffusione di 3,3 mA
Durata operativa ad alta temperatura: 1.000 ore a +70 ℃ con monitoraggio SPL continuo
Cicli di shock termico: 5 cicli tra -30 ℃ e +80 ℃ con permanenza di 30 minuti per estremo
Saldabilità secondo J-STD-002 - categoria 3, equilibrio di bagnatura 260 ℃
Certificazioni disponibili: RoHS, REACH, UL94 V-0 (materiale custodia). Rapporti di conformità IEC 60950-1 disponibili su richiesta per acquisti in grandi quantità.
D1: Come si confronta l'HMB1275-03B con l'HMB1206-03 nella stessa applicazione?
L'HMB1275-03B è l'aggiornamento acustico diretto dell'HMB1206-03. Entrambi condividono parametri elettrici identici (3 V, intervallo 2–5 V, ≤30 mA, 2700 Hz) e un ingombro di diametro di 12,0 mm. L'altezza della cavità di 7,5 mm fornisce un SPL medio più alto di 1,1 dB (91,5 dB contro 90,4 dB) con un assorbimento di corrente leggermente inferiore (22,9 mA contro 23,1 mA). La scelta dipende dalla distanza dell'asse z: se 7,5 mm rientrano nella custodia, HMB1275-03B offre un'efficienza acustica superiore con zero ingombro o riprogettazione del circuito.
D2: L'altezza di 7,5 mm è compatibile con le custodie per cicalino standard da 12 mm?
SÌ. Il diametro di 12,0 mm corrisponde alle aperture del pannello frontale standard del settore e ai layout PCB per cicalini a foro passante da 12 mm. L'altezza di 7,5 mm rientra nell'ingombro della maggior parte delle custodie progettate per cicalini da 9–12 mm. Per le applicazioni con vincoli di altezza (≤7,0 mm), è invece opportuno valutare l'HMB1206-03 (6,5 mm).
Q3: Qual è la tensione operativa consigliata per l'uso industriale continuo?
Per una stabilità acustica ottimale e una longevità della bobina, utilizzare a o vicino ai 3 V nominali. Mentre l'intervallo 2-5 V garantisce un funzionamento funzionale attraverso le curve di scarica della batteria e la tolleranza del regolatore, il funzionamento prolungato al limite superiore di 5 V aumenta lo stress termico della bobina. Per le applicazioni a tono continuo 24 ore su 24, 7 giorni su 7, è necessario valutare la gestione termica della custodia per evitare l'accumulo di calore attorno al cicalino.
Q4: Quale SPL è possibile prevedere nell'implementazione effettiva?
La scheda tecnica garantisce una pressione sonora minima ≥85 dB a 3 VDC e 10 cm in campo libero. Le misurazioni dei lotti di campioni confermano un'uscita fino a 93,2 dB in condizioni di test standard, fornendo un margine di progettazione superiore al minimo delle specifiche. L'SPL effettivo nel sistema dipende dall'orientamento di montaggio, dal carico acustico dell'involucro, dalla stabilità della tensione e da eventuali griglie protettive o parapolvere. Per la stima SPL specifica dell'applicazione, contattare l'ingegneria delle applicazioni di fabbrica con i dettagli della custodia.
D5: Sono disponibili configurazioni personalizzate per ordini di grandi volumi OEM?
Contatta le vendite industriali MEIDI per discutere i requisiti personalizzati, tra cui geometrie alternative della cavità, configurazioni di formatura dei conduttori, modifiche del passo dei pin e codifica dei colori dell'alloggiamento. Le quantità minime dell'ordine e i tempi di consegna variano in base alla complessità della modifica; inviare una richiesta di configurazione OEM per preventivo e valutazione di fattibilità.
Per prezzi a volume, configurazioni personalizzate delle cavità, rapporti sulla caratterizzazione SPL o integrazione nel progetto del vostro armadio, contattate le vendite industriali MEIDI. Campioni tecnici disponibili per la valutazione acustica nel vostro ambiente target.
L'ingegneria delle applicazioni MEIDI generalmente risponde alle richieste tecniche entro un giorno lavorativo con note sui circuiti dei driver, linee guida per l'integrazione dei contenitori e prezzi a volume.
