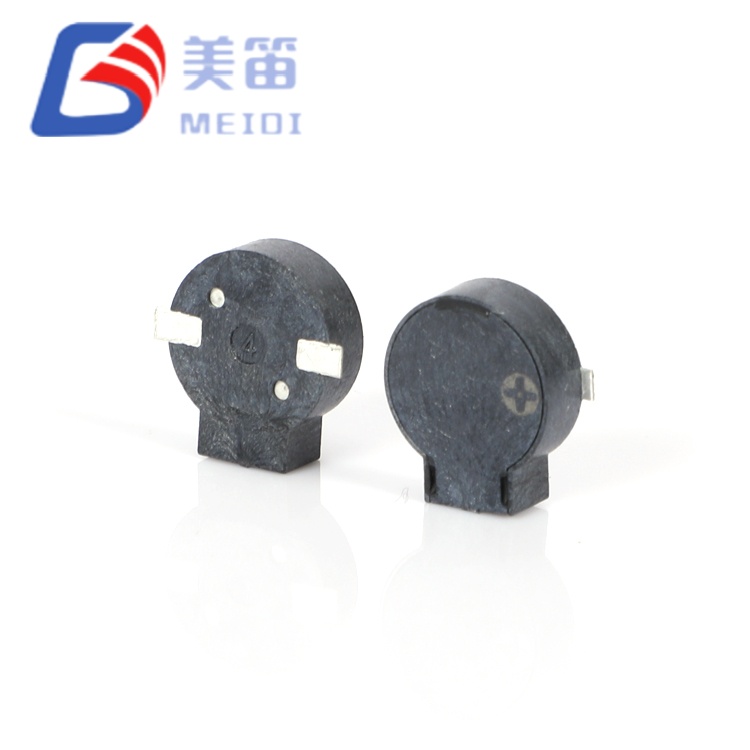

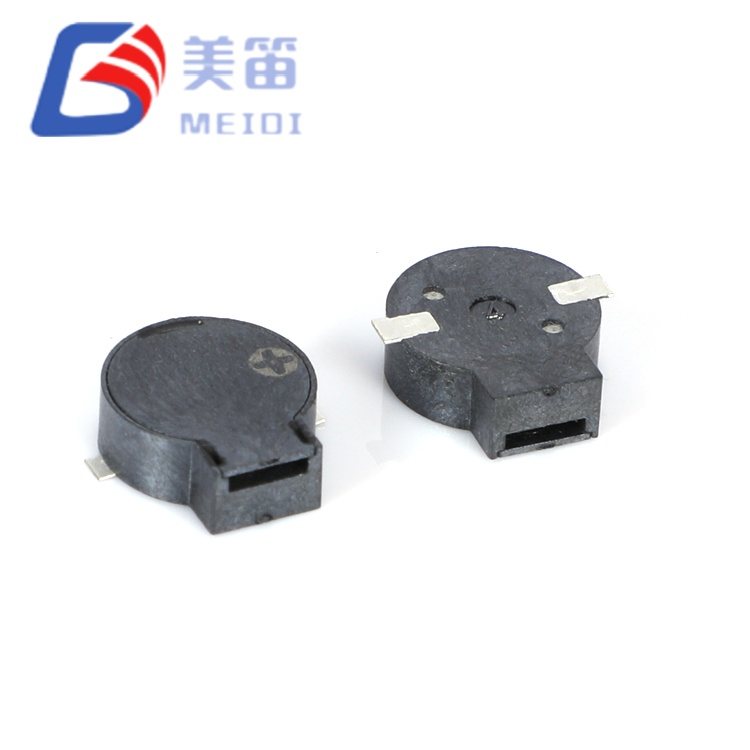

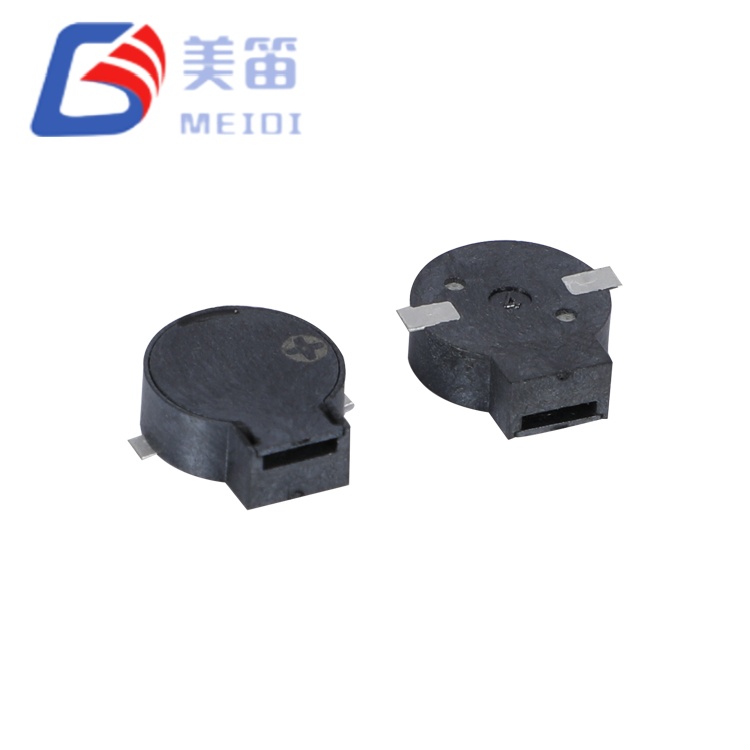

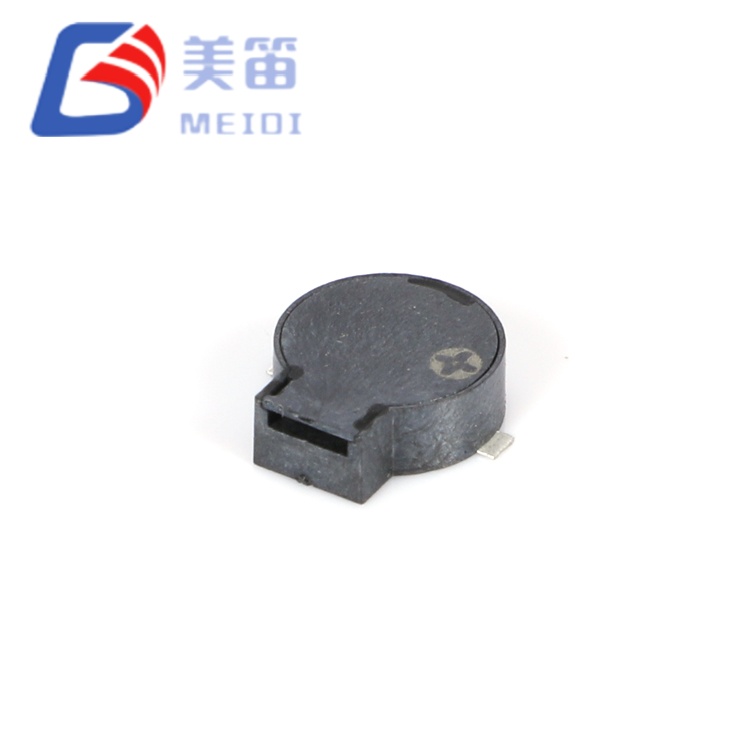

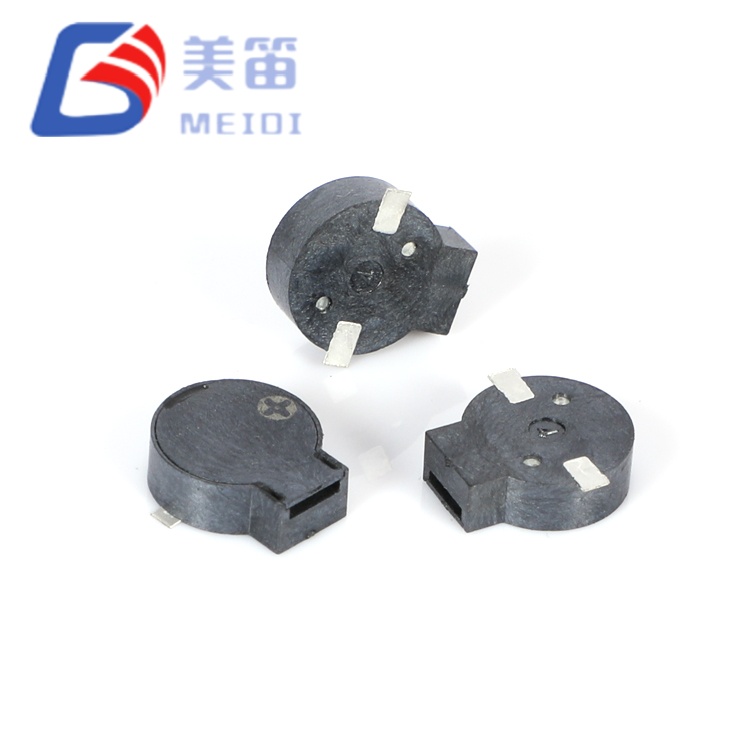

Il cicalino passivo magnetico SMD da 9 x 3,2 mm comprende due cicalini passivi elettromagnetici che condividono un ingombro circolare di 9,0 mm con un profilo di 3,2 mm, offrendo una via di mezzo tra le alternative ultra‑sottili da 2,5 mm e le alternative più alte da 4,0 mm. Sono disponibili due varianti di impedenza: il modello da 16 Ω (MLT‑9032‑16R) per sistemi da 2,5–4,5 V e il modello da 32 Ω (MLT‑9032‑32R) per bus da 4,5–6,5 V, entrambi forniscono una pressione sonora ≥80 dB a 2700 Hz dallo stesso involucro meccanico.
Prodotto presso lo stabilimento MEIDI certificato ISO‑9001 nella provincia di Jiangsu, l'altezza della cavità da 3,2 mm fornisce un volume di risonanza interno maggiore rispetto alle varianti da 2,5 mm, migliorando l'efficienza acustica a bassa frequenza senza influire in modo significativo sulla distanza dell'asse z. Il diaframma circolare da 9 mm genera un output coerente tra i lotti di produzione, con dati campione che mostrano valori SPL tipicamente superiori a 86 dB. L'alloggiamento nero dell'LCP supporta la saldatura a rifusione a 255°C e funziona da -30°C a +70°C, con capacità di stoccaggio fino a -40°C per la logistica della catena del freddo.
| Parametro | MLT‑9032‑16R | MLT‑9032‑32R |
| Tipo di prodotto | Cicalino passivo elettromagnetico SMD | Cicalino passivo elettromagnetico SMD |
| Tensione nominale | 3,6 V (apertura) | 5,0 V (a-p) |
| Tensione operativa | 2,5 – 4,5 V (a-p) | 4,5 – 6,5 V (a-p) |
| Uscita audio a 10 cm | ≥ 80dB | ≥ 80dB |
| Corrente operativa | ≤ 100 mA | ≤ 80 mA |
| Frequenza di risonanza | 2700±300 Hz | 2700±300 Hz |
| Resistenza della bobina | 16±3Ω | 32±3Ω |
| Temperatura operativa | -30°C~+70°C | -30°C~+70°C |
| Temperatura di conservazione | -40°C~+85°C | -40°C~+85°C |

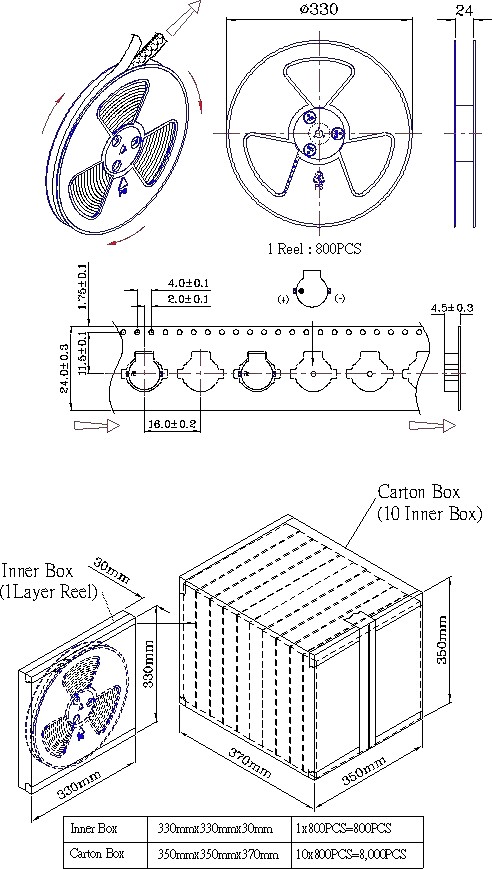

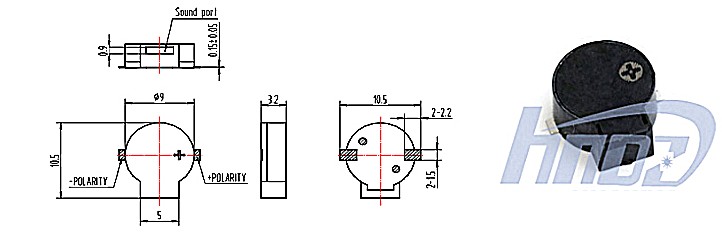

| Dimensioni (diametro × altezza) | 9,0×3,2 mm | 9,0×3,2 mm |
| Peso | 0,8 g | 0,8 g |
| Materiale dell'alloggiamento | LCP nero | LCP nero |
| Metodo di saldatura (consigliato) | Riflusso: 255 ± 5 °C, 3 s; Preriscaldare 180 °C, 40–70 secondi | Riflusso: 255 ± 5 °C, 3 s; Preriscaldare 180 °C, 40–70 secondi |
Il cicalino magnetico passivo SMD da 9*3,2 mm occupa una posizione deliberata tra la famiglia ultra‑sottile MLT‑9025 da 2,5 mm e la più alta MLT‑8540 da 4,0 mm. L'altezza della cavità da 3,2 mm fornisce una risonanza di Helmholtz migliorata a 2700 Hz rispetto alla variante da 2,5 mm, offrendo una migliore efficienza acustica senza superare il budget dell'asse z della maggior parte dei contenitori industriali e automobilistici. Ciò lo rende una scelta versatile per progetti in cui lo spazio verticale è limitato ma l'emissione acustica deve rimanere robusta.
L'architettura a doppia impedenza offre la stessa flessibilità di approvvigionamento degli altri prodotti della serie MLT: un unico ingombro meccanico supporta entrambe le varianti da 16Ω e 32Ω, consentendo agli ingegneri di valutare diverse linee di tensione senza modifiche al layout del PCB. La variante da 16 Ω è ottimizzata per sistemi logici agli ioni di litio da 3,6 V e da 3,3 V, mentre la variante da 32 Ω è destinata agli autobus automobilistici e industriali da 5 V, ciascuno con un consumo di corrente adattato alla propria classe di tensione.
L'impronta circolare da 9,0 mm fornisce un'area del diaframma più ampia rispetto alle alternative quadrate da 8,5 mm, contribuendo alle prestazioni SPL misurate. La massa di 0,8 g garantisce una gestione affidabile da parte delle apparecchiature pick-and-place standard, mentre l'alloggiamento nero dell'LCP mantiene la stabilità dimensionale nell'intero intervallo termico, supportando sia i processi di saldatura a riflusso che quelli di saldatura a onda.
Cavità estesa per l'ottimizzazione delle basse frequenze: l'altezza di 3,2 mm fornisce un maggiore volume di risonanza interna rispetto alle controparti da 2,5 mm, migliorando l'efficienza acustica a 2,7 kHz senza aumentare l'ingombro del PCB
Piattaforma unificata a doppia impedenza: opzioni da 16Ω e 32Ω con identico involucro meccanico da 9,0×3,2 mm, eliminando la riprogettazione meccanica durante la valutazione delle architetture di tensione di azionamento tra generazioni di prodotti
Penetrazione del rumore a bassa frequenza: il centro risonante a 2700 Hz si rivolge alla banda 2–3 kHz dove la densità spettrale del rumore ambientale industriale è ridotta al minimo, migliorando la percettibilità degli allarmi negli ambienti di macchinari e veicoli
Efficienza di corrente ottimizzata per la tensione – variante da 16 Ω ≤100 mA a 3,6 V; variante 32Ω ≤80mA a 5V; verificare le prestazioni termiche ed EMI nell'armadio di destinazione
Rimessaggio prolungato in climi freddi: la classificazione di stoccaggio a -40°C supporta la logistica artica, le attrezzature ad alta quota e i macchinari riposti in inverno senza degrado parametrico
Alloggiamento LCP compatibile con il riflusso: il polimero a cristalli liquidi nero resiste a picchi di riflusso senza piombo a 255±5°C con un massimo di 3 passaggi, mantenendo la stabilità dimensionale nell'intero intervallo termico
Automazione del magazzino e robotica logistica: prevenzione delle collisioni, completamento del prelievo e avvisi sulle banchine di carico in AGV, AMR e sistemi di smistamento automatizzati che operano in capannoni industriali ad alta eco
Infrastruttura di ricarica per veicoli elettrici: segnali di stato della connessione, guasto e sessione completata nelle wallbox di livello 2 e nelle colonnine di ricarica rapida CC con architetture bus interne da 5 V
Apparecchiature edge per telecomunicazioni: allarmi di soglia termica, guasto della ventola e ridondanza di alimentazione in piccole celle 5G, unità radio remote e involucri di backhaul esterni
Attrezzature per cucine commerciali e servizi di ristorazione: avvisi di ciclo completato, temperatura raggiunta e porta aperta in forni a convezione, abbattitori e distributori automatici di bevande
Sistemi interni ferroviari e di trasporto pubblico: toni di ostruzione delle porte, fermata successiva e interfono di emergenza nei treni pendolari, nei vagoni della metropolitana e nelle banchine del tram con sottosistemi regolati da 24 V a 5 V
Controller per pompe e compressori industriali: avvisi di cavitazione, sovrapressione e intervalli di manutenzione nelle stazioni delle acque reflue, nei refrigeratori HVAC e nei pannelli di distribuzione pneumatica

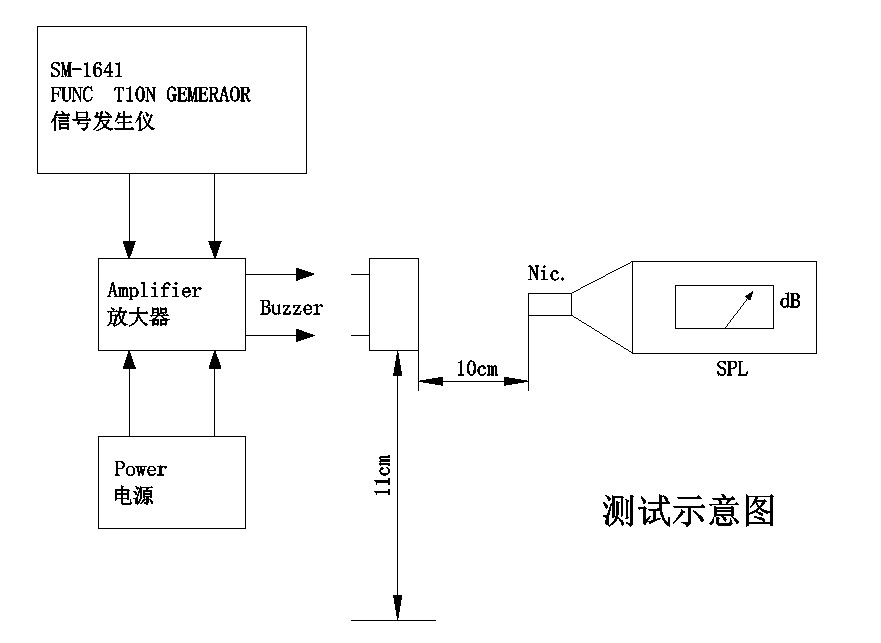

La verifica del lotto di produzione (n=10 per variante) in condizioni standard – onda quadra alla tensione nominale, frequenza di risonanza, ciclo di lavoro al 50%, misurazione in campo libero a 10 cm – conferma le seguenti distribuzioni:
| Variante | Intervallo SPL (dB) | Intervallo di corrente (mA) | Frequenza (Hz) | Impedenza (Ω) |
| MLT‑9032‑16R | 86,2–89,7 | 68,0–72,5 | 2700 (tutti i campioni) | 15.6–17.2 |
| MLT‑9032‑32R | 85,4–88,9 | 60,5–64,2 | 2700 (tutti i campioni) | 29,8–32,3 |
Entrambe le varianti mostrano una deviazione di frequenza pari a zero su tutti i campioni, indicando un controllo di produzione maturo. La gamma SPL di 85,4–89,7 dB fornisce da 5,4 dB a 9,7 dB di headroom sopra il minimo di 80 dB, adattandosi all'attenuazione della custodia e all'invecchiamento dei componenti. La variante da 16 Ω presenta un SPL di picco leggermente più elevato grazie alla maggiore erogazione di corrente alla tensione nominale, mentre la variante da 32 Ω fornisce un output comparabile con un assorbimento di corrente ridotto, confermando l'intento progettuale di ottimizzazione della tensione.
MEIDI produce entrambe le varianti MLT‑9032 su linee di assemblaggio SMD dedicate con avvolgimento della bobina, saldatura e calibrazione acustica automatizzati. La nostra struttura di Jiangsu mantiene la certificazione ISO 9001:2015, con controllo statistico del processo applicato in ogni fase della produzione.
Ogni lotto di produzione viene sottoposto a test di qualificazione uniformi:
Caratterizzazione elettrica: verifica al 100% della resistenza della bobina, della corrente operativa e della frequenza di risonanza
Convalida acustica: il campionamento statistico conferma SPL ≥80 dB; i risultati misurati superano costantemente gli 85 dB
Resistenza climatica: stoccaggio ad alta temperatura per 48 ore a +80°C, stoccaggio a bassa temperatura per 48 ore a -30°C e shock termico a 5 cicli (-30°C ↔ +80°C, permanenza di 30 minuti per estremo)
Stress meccanico: vibrazione sinusoidale (10–55 Hz, ampiezza 1,0 mm, assi XYZ, 0,5 ore in totale) e caduta libera da 75 cm su legno duro da 10 mm (3 impatti)
Resistenza all'umidità: 48 ore a 50°C/95% di umidità relativa con recupero di 2 ore e caratterizzazione elettrica
Resistenza al calore della saldatura: 250°C per 10 secondi con distanza corpo-saldatura di 2,0 mm, oltre alla conformità al profilo di rifusione
È disponibile la documentazione di conformità RoHS e REACH. I codici di identificazione del lotto forniscono la completa tracciabilità della data di produzione, dei risultati dei test e dei certificati delle materie prime.
D1: Come si confronta l'MLT‑9032 da 3,2 mm con l'MLT‑9025 da 2,5 mm e l'MLT‑8540 da 4,0 mm?
L'altezza di 3,2 mm dell'MLT‑9032 rappresenta una via di mezzo tra le famiglie MLT‑9025 e MLT‑8540. L'emissione acustica è paragonabile tra tutti e tre (≥80 dB), ma la cavità più alta fornisce una risposta alla fuori risonanza più coerente e una sensibilità ridotta al carico acustico della cassa. Seleziona MLT‑9025 per design ultra‑sottili, MLT‑9032 per spazio bilanciato e MLT‑8540 per la massima headroom acustica dove è disponibile spazio verticale.
Q2: Quale circuito di pilotaggio è consigliato per ciascuna variante?

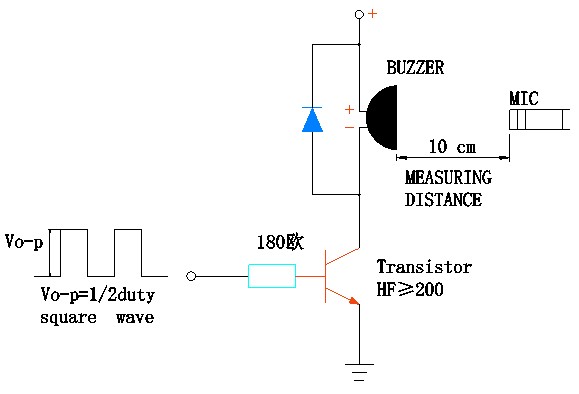

La variante da 16 Ω a 3,6 V assorbe ≤ 100 mA e può essere pilotata direttamente da pin GPIO MCU idonei (verificare la corrente nominale del pin ≥ 100 mA) o tramite un semplice interruttore a transistor NPN con resistenza di base da 180 Ω. La variante da 32 Ω a 5 V assorbe ≤ 80 mA ma richiede uno stadio driver se pilotata da una logica da 3,3 V; dalla logica da 5 V, un resistore di base da 330 Ω con transistor per uso generale (hFE≥ 200) fornisce una guida adeguata. Per entrambe le varianti è obbligatorio un diodo flyback (1N4148 o simile) attraverso la bobina per proteggere l'elemento di comando dal contraccolpo induttivo durante la commutazione.
D3: MLT‑9032 può sostituire i cicalini magnetici a foro passante nei progetti esistenti?
Sì, con revisione del layout PCB da foro passante a piazzole SMD. L'impronta circolare da 9,0 mm occupa meno area della scheda rispetto ai tipici cicalini con foro passante da 12 mm, eliminando al tempo stesso i fori e l'inserimento manuale. L'emissione acustica (≥80 dB) soddisfa o supera molti equivalenti con foro passante da 12 mm. La considerazione di progettazione principale è la migrazione del circuito di azionamento: i cicalini a foro passante spesso funzionano a 12 V con oscillatori interni, mentre MLT‑9032 richiede un'eccitazione esterna a 2,7 kHz a 3,6 o 5 V. Un'uscita PWM del microcontroller o un semplice oscillatore sostituisce l'azionamento auto-oscillante.
Q4: L'altezza di 3,2 mm è compatibile con le custodie standard per smartphone e tablet?
Il profilo da 3,2 mm supera il budget dell'asse Z della maggior parte degli smartphone moderni (in genere 2,0–2,5 mm sopra il PCB) ma si adatta comodamente a tablet, laptop, palmari industriali e involucri interni di automobili dove è comune uno spazio di 4,0–6,0 mm. Per l'elettronica di consumo ultrasottile, le famiglie MLT‑9025 (2,5 mm) o MLT‑5020 (2,0 mm) sono più appropriate. L'MLT‑9032 è destinato alle applicazioni in cui le prestazioni acustiche superano la snellezza assoluta.
D5: Sono disponibili frequenze di risonanza o valori di impedenza personalizzati per i programmi OEM?
SÌ. MEIDI supporta la personalizzazione OEM/ODM inclusi valori di impedenza intermedi, frequenze di risonanza modificate (intervallo 2,0–3,5 kHz), colori alternativi dell'alloggiamento per l'identificazione visiva e imballaggio personalizzato in bobina. Si applicano quantità minime di ordine e tempi di consegna. Contatta il nostro team di vendita per discutere requisiti specifici e richiedere un preventivo per configurazioni personalizzate.
Q6: Qual è la durata acustica tipica in funzionamento continuo?
La qualifica standard include 96 ore di funzionamento continuo a 25°C con un'onda quadra del ciclo di lavoro del 50%. Per applicazioni a tono continuo indefinite, MEIDI consiglia di limitare il ciclo di lavoro al 50% o di implementare modelli di avviso intermittenti (ad esempio, 1 secondo acceso, 3 secondi spento) per ridurre il riscaldamento della bobina e prolungare la durata. I dati dei test di durata estesa per condizioni operative specifiche sono disponibili su richiesta.
Per la documentazione tecnica completa, raccomandazioni sull'ingombro del PCB, circuiti driver di riferimento per entrambe le varianti di impedenza o prezzi a volume, contattare il supporto tecnico MEIDI. Sono disponibili campioni tecnici delle varianti da 16Ω e 32Ω per progetti di sviluppo qualificati.
Il nostro team di ingegneri delle applicazioni generalmente risponde entro un giorno lavorativo con indicazioni sul profilo di riflusso, note sull'integrazione della custodia acustica e supporto di progettazione su misura per i vostri requisiti specifici di tensione e corrente.
