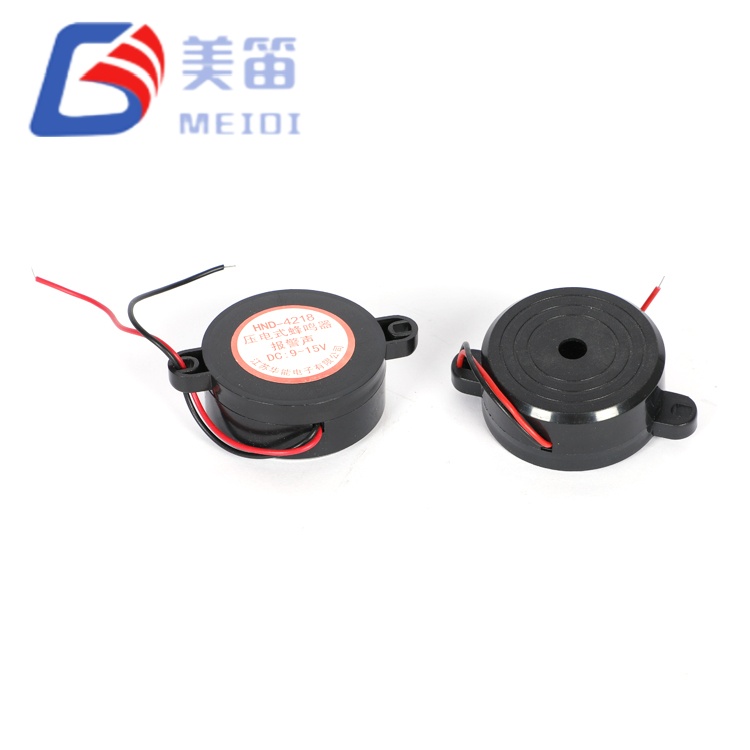

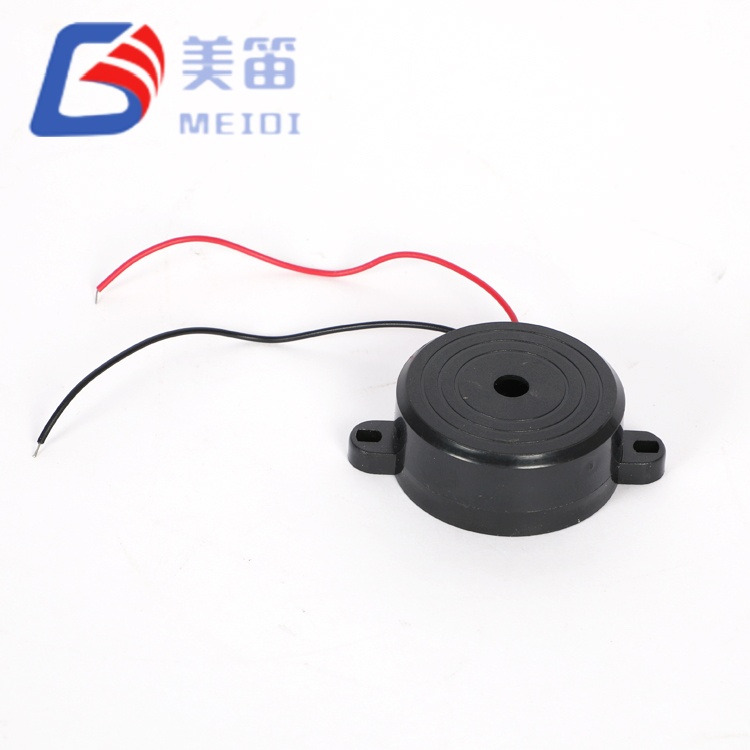

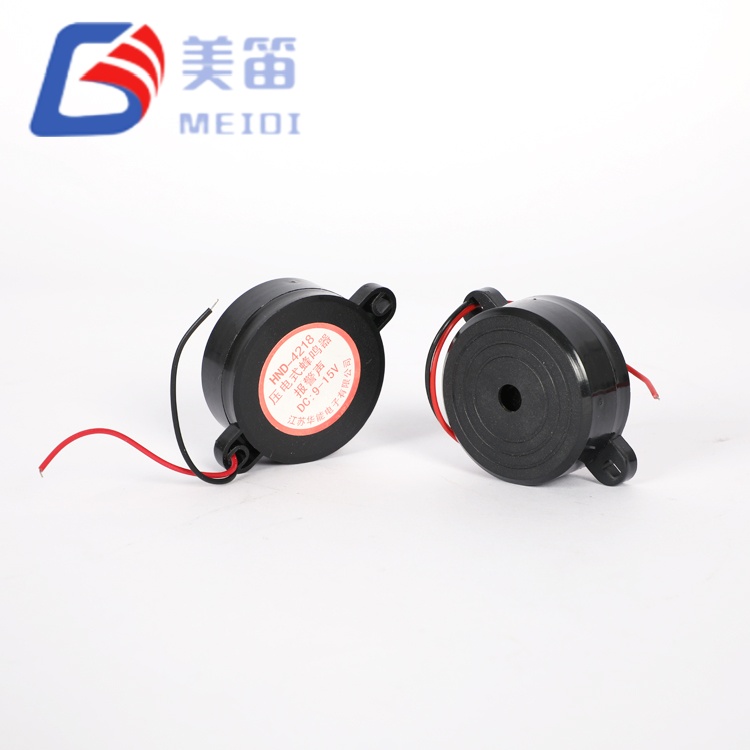

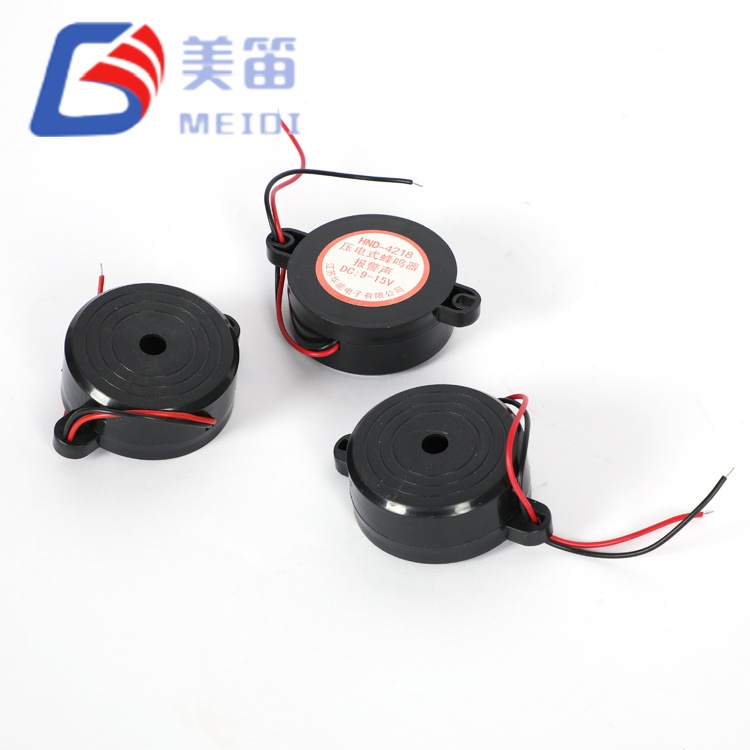

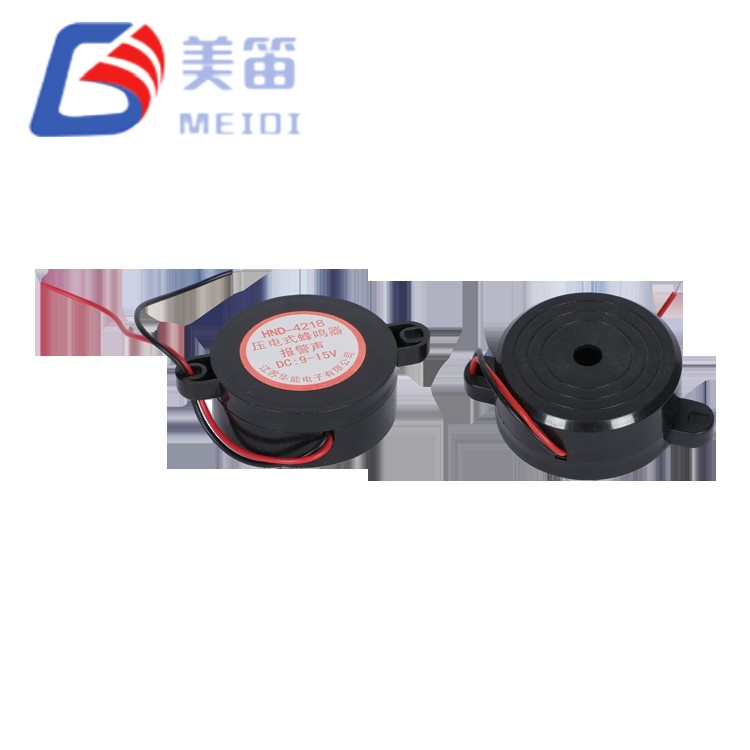

L'HND-4218 è un cicalino piezoelettrico attivo da 42 mm di diametro con un circuito di oscillazione integrato, alloggiato in una custodia in ABS nero. Applicazione diretta di una tensione CC compresa tra 3 V e 24 V genera un tono udibile nominale di 2800 Hz, eliminando la necessità di una sorgente di segnale esterna. La sua superficie radiante più ampia, rispetto ai cicalini della classe da 23 mm, contribuisce alla pressione sonora livello di almeno 90 dB a 10 cm nelle condizioni di guida nominali. Questo componente a foro passante lo è comunemente selezionato per pannelli di controllo industriali, indicatori di allarme automobilistici, dispositivi medici avvisi e annunciatori del sistema di sicurezza laddove è richiesto un tono forte e coerente.
Circuito di oscillazione integrato: la tensione CC applicata produce direttamente un segnale acustico
Intervallo di funzionamento nominale 12 V CC, 3–24 V CC
Consumo di corrente 8 mA secondo specifica
Frequenza di risonanza 2800 ± 500 Hz
Custodia in ABS 42 × 18 mm, montaggio con foro passante
Circuito di pilotaggio integrato: accetta direttamente la tensione CC ed emette un tono a 2800 Hz senza componenti dell'oscillatore esterno
Diaframma da 42 mm alloggiato in un corpo rigido in ABS: fornisce un'area radiante effettiva maggiore rispetto a tipici cicalini da 23 mm, che supportano un'emissione sonora più elevata nel montaggio aperto
Ampio intervallo di alimentazione: funziona da 3 V a 24 V CC, adatto sia per alimentazione a batteria che per alimentazione a batteria progetti di binari di tensione industriali
Compatibile con la saldatura ad onda (260°C) e manuale (350°C), fino a 2–3 temperature termiche cicli secondo specifica
| Parametro | Valore | Condizioni di prova/Note |
| Tipo di prodotto | Cicalino attivo piezoelettrico | — |
| Tensione nominale | 12 VCC | — |
| Tensione operativa | 3–24 VCC | — |
| Frequenza di risonanza | 2800±500 Hz | — |
| Uscita audio a 10 cm | Minimo 90dB | Onda quadra 12 Vp‑p, 2800 Hz, 10 cm (per protocollo di test); Valori SPL del convertitore DC disponibili su richiesta |
| Consumo corrente | 8 mA (tip.) | Testato alla tensione nominale; i rapporti di test individuali possono indicare ≤8 mA |
| Temperatura operativa | -20 ℃ ~ +80 ℃ | Funzionamento continuo |
| Temperatura di conservazione | -30 ℃ ~ +85 ℃ | Non operativo |

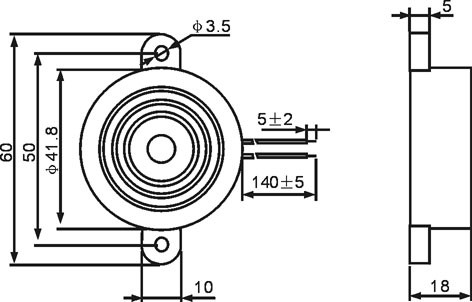

| Dimensioni (diametro × altezza) | 42×18mm | Solo corpo; tolleranze di disegno ±0,5mm se non diversamente specificato |
| Peso | 12 g | — |
| Materiale dell'alloggiamento | ABS nero | — |
| Tipo di montaggio | Foro passante | Saldatura ad onda o manuale |
| Metodo | Temperatura | Tempo | Cicli massimi |
| Saldatura ad onda ★ | 260 ± 5 ℃ | 4–6 secondi | 2–3 |
| Saldatura manuale | 350±10℃ | 2–5 secondi | 2–3 |
★ Processo consigliato per la produzione in serie
Pannelli di controllo industriali e indicatori di stato della macchina
Avvisi acustici automobilistici (promemoria cinture di sicurezza, avvisi sensori di parcheggio)
Allarmi dispositivi medici (monitor paziente, pompe per infusione)
Annunciatori del sistema di sicurezza e sirene di allarme antincendio
Indicatori di guasto del gruppo di continuità (UPS).
Display informativi per il pubblico e segnali acustici nei chioschi
MEIDI produce il cicalino piezoelettrico attivo 4218 nella sua base di produzione di Jiangsu, che ospita l'assemblaggio automatizzato linee per cicalini piezoelettrici, stampaggio a iniezione interno per alloggiamenti in ABS e linee dedicate stazioni di test acustici. Ogni lotto di produzione è sottoposto ad un protocollo di verifica di affidabilità che include esposizione all'umidità, conservazione ad alta/bassa temperatura, cicli termici, test di caduta, resistenza alle vibrazioni e resistenza al calore della saldatura, tutti condotti ai livelli delle specifiche HND‑4218.
Il nostro sistema di gestione della qualità opera secondo ISO9001, con ispezione dei materiali in entrata, monitoraggio durante il processo e test acustici finali al 100% prima della spedizione. Per gli appalti di volume, possiamo fornire dati di test specifici per lotto, comprese le curve di risposta in frequenza SPL e la corrente registrazioni dei consumi.

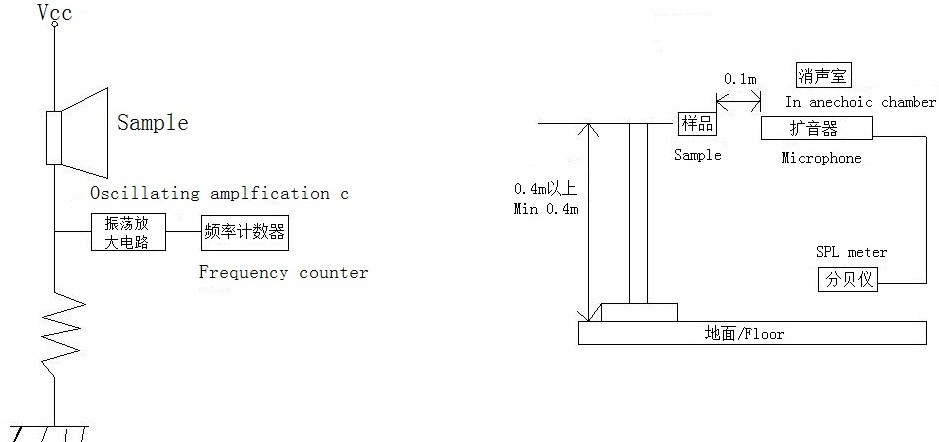

I seguenti dati riflettono le specifiche HND‑4218. Un rapporto di prova specifico del prodotto con i dati di misurazione del campione sono disponibili su richiesta. Il protocollo del test applica 12 Vp‑p quadrati onda a 2800Hz, misurata a 10 cm. Per la caratterizzazione dell'azionamento DC, contattare MEIDI supporto ingegneristico.
| Articolo | Specifica |
| Livello di pressione sonora | Minimo 90dB |
| Frequenza | 2800±500 Hz |
| Attuale | 8 mA (tipico) |
| Dimensioni | 42×18mm |
Per il rapporto completo del test HND‑4218 o i dati dei test di affidabilità, inviare una richiesta tecnica.
1. Utilizzare solo nell'intervallo 3–24 V CC. Le tensioni esterne a questo intervallo possono danneggiare l'interno oscillatore o elemento piezoelettrico.
2. Questo cicalino non è sigillato. Evitare l'ingresso di acqua, residui di flusso o adesivo attraverso il suono porta, che può alterare la frequenza e ridurre l'uscita.
3. L'esposizione prolungata a gas corrosivi (ad es. H₂S, SO₂) o ad un'elevata umidità può degradare Substrato in ottone e connessioni degli elettrodi.
4. Il livello di pressione sonora dipende dalla tensione di alimentazione e dalla capacità di corrente della sorgente. Verificalo il circuito di pilotaggio può fornire corrente sufficiente sotto carico.
5. Mantenere la porta acustica anteriore libera da ostacoli. Anche un blocco parziale ridurrà l'SPL e spostare la frequenza percepita.
6. Conservare nella confezione originale essiccata per prevenire l'assorbimento di umidità e l'ossidazione dei perni prima della saldatura.
1. L'HND-4218 richiede un circuito oscillatore esterno?
No. Il cicalino piezoelettrico attivo 4218 è un cicalino piezoelettrico attivo con un circuito di oscillazione integrato. L'applicazione di una tensione CC entro l'intervallo nominale produce direttamente un tono udibile a 2800 Hz.
2. Qual è la tensione minima alla quale il cicalino funzionerà in modo affidabile?

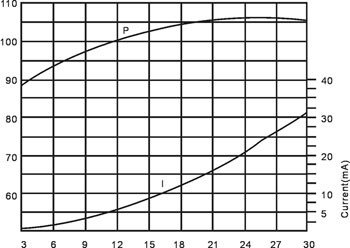

L'intervallo di tensione operativa specificato è compreso tra 3 V CC e 24 V CC. Il dispositivo funzionerà a 3VDC; tuttavia, il livello di pressione sonora aumenta con la tensione applicata. Per prestazioni a bassa tensione curve, contattare MEIDI per i dati di caratterizzazione dell'applicazione.
3. È possibile utilizzare questo segnalatore acustico in ambienti esterni o ad elevata umidità?
L'HND-4218 ha una struttura aperta e non è progettato per l'impermeabilità o l'umidità elevata applicazioni. L'esposizione all'umidità, alla condensa o ad atmosfere corrosive potrebbe causare deriva delle prestazioni. Per installazioni protette dall'ambiente, rivedere le note applicative oppure consultare MEIDI per opzioni di tenuta alternative.
4. Quale metodo di saldatura è consigliato per questo cicalino a foro passante?
La saldatura ad onda a 260°C per 4–6 secondi è il metodo consigliato per la produzione in serie. È accettabile anche la saldatura manuale a 350°C per 2–5 secondi. Limitare l'esposizione termica a 2–3 cicli come specificato per evitare la deformazione dell'alloggiamento.
5. La frequenza di uscita è fissa o varia con la tensione?
L'oscillatore interno mantiene una frequenza stabile vicino a 2800Hz durante il funzionamento intervallo di tensione. Mentre l'SPL varia con la tensione e il carico, lo spostamento di frequenza è minimo all'interno dell'intervallo di fornitura specificato.
6. Perché il protocollo del test utilizza un'onda quadra da 12 Vp‑p per un cicalino attivo?
L'onda quadra da 12 Vp‑p a 2800 Hz è la condizione di caratterizzazione standard per coerenza delle specifiche. L'HND-4218 è classificato per il funzionamento a 12 V CC con alimentazione interna guidare; I dati sulle prestazioni DC sono disponibili su richiesta.
Per richiedere la scheda tecnica completa, disegni meccanici, curve di risposta in frequenza SPL, o dati di test di affidabilità per HND‑4218, contattare MEIDI con la propria applicazione requisiti. Il supporto tecnico generalmente risponde entro un giorno lavorativo.
