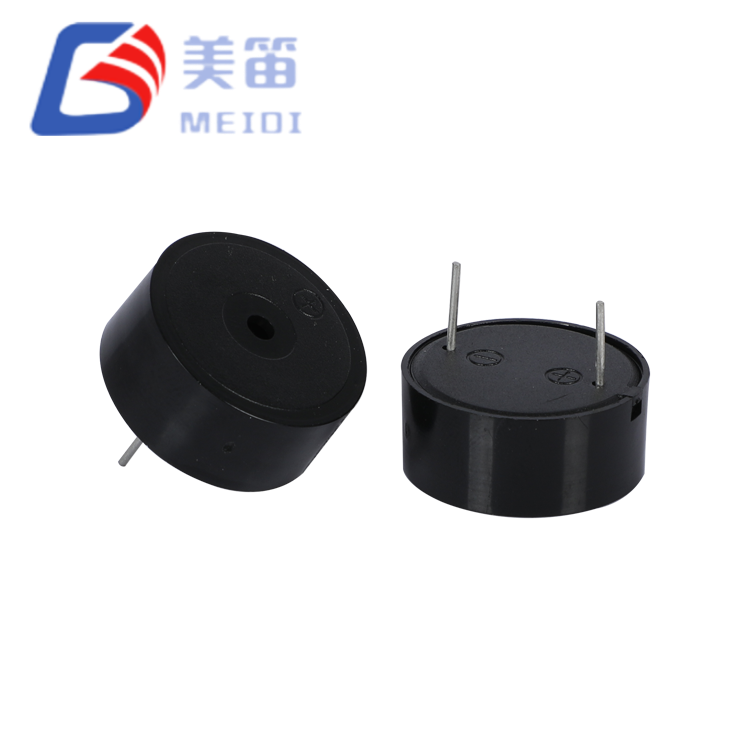

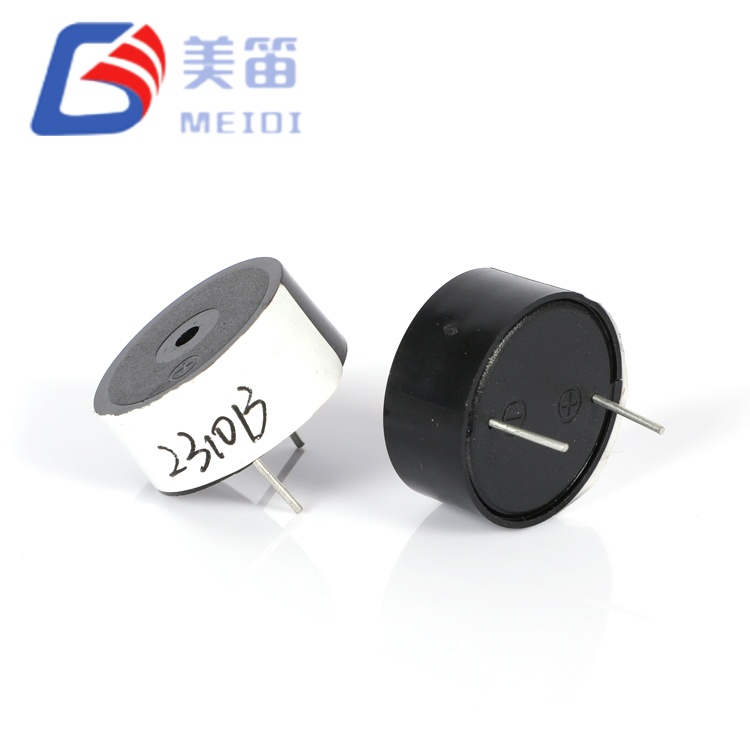

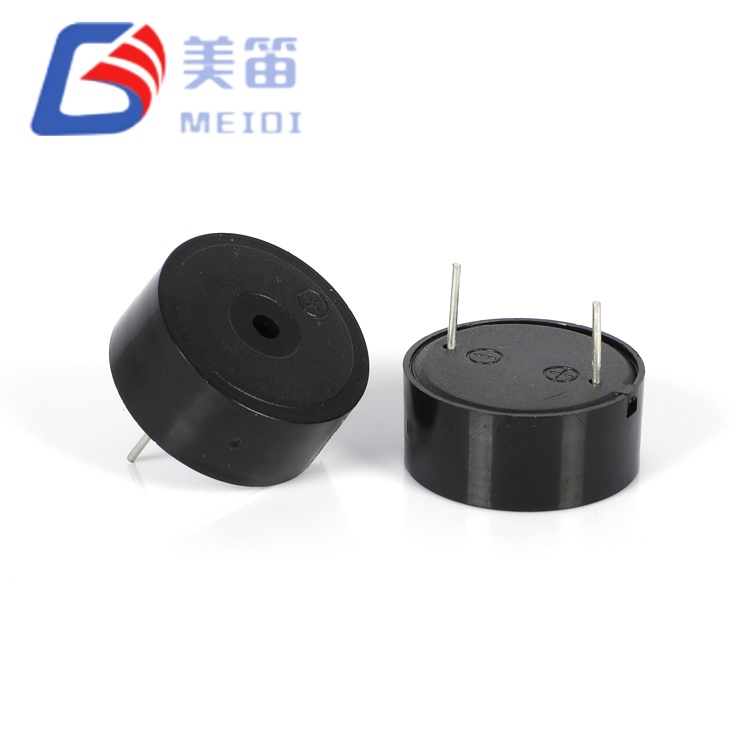

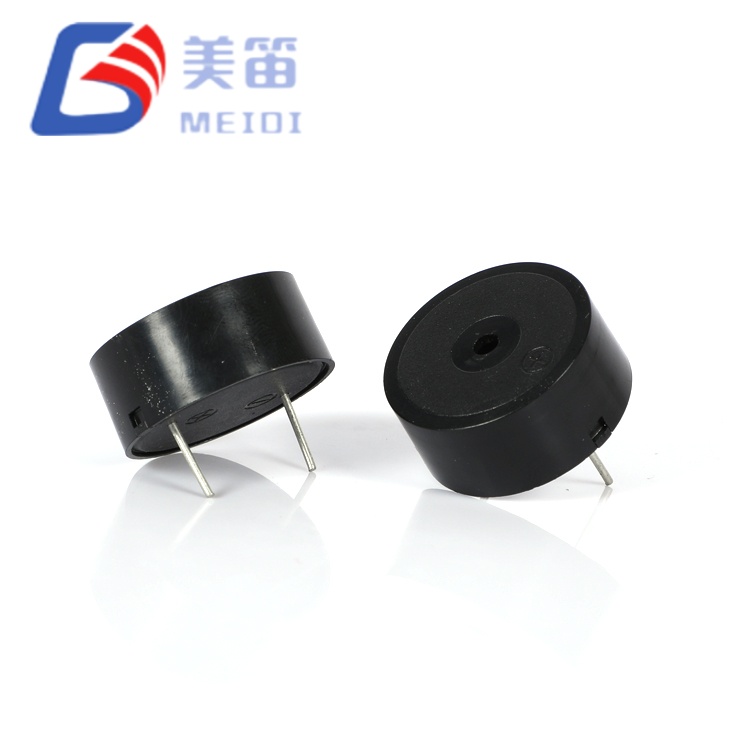

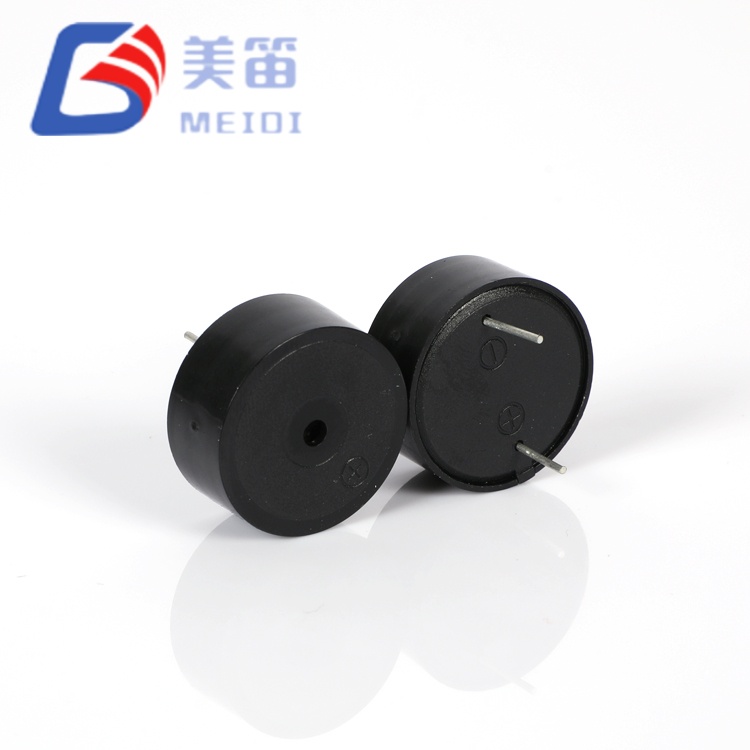

Funzionamento nativo a 12 V CC con intervallo di sopravvivenza di 3–24 V: copre architetture automobilistiche, industriali e di backup senza conversione di tensione
Circuito oscillatore integrato: tono fisso a 3500 Hz su applicazione CC; non sono necessarie risorse PWM MCU o componenti di unità esterne
Efficienza acustica eccezionale: il lotto di campioni misura 91–94 dB, 6–9 dB sopra la soglia specifica ≥85 dB
Assorbimento di corrente estremamente basso di 4 mA a 12 V: carico energetico inferiore del 96% rispetto alle alternative elettromagnetiche attive con uscita comparabile
Diaframma piezoelettrico da 23 mm di diametro con cavo e orecchie di montaggio: installazione flessibile per applicazioni con montaggio a pannello e su telaio
Custodia in ABS nero con saldatura a onda di 260 ℃ e tolleranza di rilavorazione manuale di 350 ℃
Oscillazione autonoma: il circuito di comando integrato produce un tono a 3500 Hz in caso di applicazione CC; non sono richiesti generazione PWM, buffer di transistor o componenti di temporizzazione
Intervallo di sopravvivenza ultra ampio da 3 a 24 V: funziona a 12 V nominali; tollera l'abbassamento di avviamento a freddo del settore automobilistico (fino a 3 V) e la sovratensione del bus industriale a 24 V senza regolazione esterna
Consumo di corrente inferiore a 4 mA: a 12 V CC, 3.500 Hz; consente la commutazione diretta a livello logico e un consumo trascurabile della batteria nelle applicazioni di allarme in standby
Elemento piezoelettrico da 23 mm con terminazione dei conduttori: i cavi flessibili e le staffe di montaggio consentono installazioni con montaggio a pannello, su chassis e adiacenti a PCB
Zero emissioni EMI: nessun campo magnetico o rumore di commutazione induttivo; compatibile con apparecchiature RF sensibili, mediche e di misurazione
Alloggiamento in ABS resistente alle riparazioni: idoneo per saldatura a onda a 260 ℃ e rilavorazione manuale a 350 ℃; il cavo con orecchie di montaggio fornisce un'installazione flessibile per applicazioni PCB con montaggio a pannello, su chassis e a foro passante
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino attivo piezoelettrico | — |
| Tensione nominale | 12 VCC | A 25 ℃ |
| Tensione operativa | 3 – 24 VCC | Continuo |

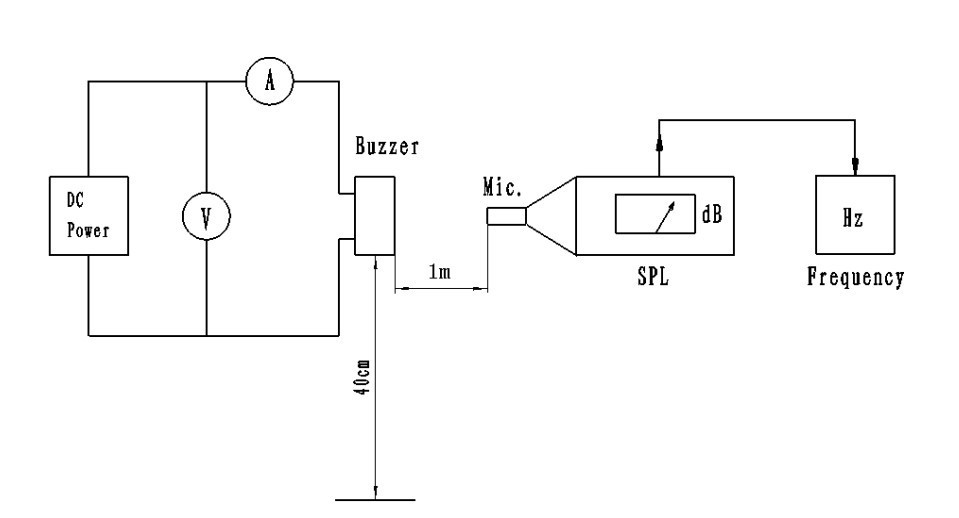

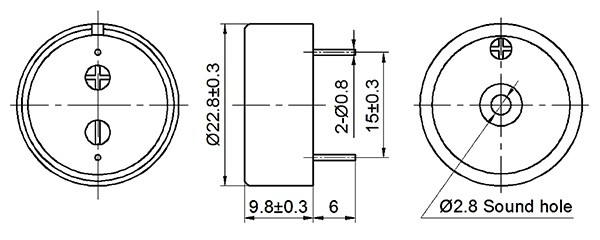

| Uscita audio a 10 cm | ≥ 85dB | A 12VDC, 3500 Hz, campo libero |
| Intervallo SPL campione | 91 – 94dB | Lotto da 10 unità, 12Vp-p, 10 cm |
| Frequenza di risonanza | 3500±500 Hz | Oscillatore incorporato |
| Corrente operativa | ≤ 4mA | A 12 V CC, 3500 Hz |
| Capacità | 12±40% nF | A 1 kHz, 25 ℃ |
| Temperatura operativa | -20 ℃ ~ +75 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +85 ℃ | Non operativo |
| Dimensioni (diametro × altezza) | 23×10 mm | Corpo escluso cavi |
| Peso | 4 g | Tipico |
| Materiale dell'alloggiamento | ABS nero | — |
| Tipo di montaggio | Cavo con orecchie di montaggio | Montaggio a pannello o su telaio |
| Saldatura (onda) | 260 ± 5 ℃, 4–6 s | 2–3 passaggi max |
| Saldatura (manuale) | 350 ± 10 ℃, 2–5 s | 2–3 passaggi max |
•Pressione sonora: 91 – 94 dB (media 92,8 dB)
•Corrente: 3,87 – 4,00 mA (media 3,95 mA)
•Frequenza: 3486 – 3600 Hz (tutti entro una tolleranza di ±500 Hz)
•Diametro: 22,88 – 23,05 mm
•Altezza: 9,89 – 10,01 mm
Moduli di allarme PLC industriali e HMI: indicazione di guasto, completamento del ciclo e feedback acustico di arresto di emergenza sui bus di controllo a 12 V/24 V; zero EMI preserva la precisione del sensore analogico
Sistemi accessori automobilistici da 12 V: avvisi delle cinture di sicurezza, avvisi di porte socchiuse e segnali acustici di accensione; La sopravvivenza all'avviamento a freddo da 3 V garantisce un'attivazione affidabile durante l'avvio del motore
Gruppi di continuità (UPS): attivazione della modalità batteria, avvisi di sovraccarico e avvisi di manutenzione; L'assorbimento di 4 mA preserva la capacità della batteria di backup
Controller e inverter di carica solare: toni di guasto dell'array, avvisi di disconnessione della batteria e notifiche di riduzione del carico in installazioni off-grid da 12 V/24 V
Macchine agricole ed edili: allarmi di presenza operatore e indicatori di guasti idraulici; Il limite operativo di 75 ℃ è adatto alla vicinanza del vano motore
Attrezzature mediche e di laboratorio: completamento del ciclo di sterilizzazione, timeout della calibrazione e avvisi su condizioni di errore; la costruzione piezoelettrica elimina le interferenze magnetiche con la strumentazione sensibile
| Requisito di progettazione | Vantaggio dell'HND-2310E |
| Elimina la complessità del circuito di azionamento | Oscillatore incorporato; applica tensione CC, ricevi un tono a 3500 Hz: nessun pin MCU, nessun transistor, nessun induttore |
| Ridurre al minimo il consumo energetico nei sistemi alimentati a batteria | ≤4 mA a 12 V rispetto a 20–50 mA tipici dei cicalini elettromagnetici attivi; estende l'autonomia in standby di 5–12× |
| Operare in ambienti a tensione variabile | La gamma da 3 a 24 V spazia dal bus industriale a cella singola agli ioni di litio a 24 V senza convertitori buck o resistori in serie |
| Ridurre le interferenze elettromagnetiche | Zero emissioni magnetiche; nessun rischio di accoppiamento con ECG, EEG, ricevitore RF o circuiti di misurazione di precisione |
| Sopravvivere a profili termici e di saldatura difficili | Tolleranza alla rilavorazione manuale di 350 ℃; il cavo con orecchie di montaggio resiste alle vibrazioni e ai cicli termici |
| Ottieni un margine acustico verificato | Il batch di campioni misura 91–94 dB, fornendo un margine di 6–9 dB superiore alle specifiche per l'invecchiamento e l'attenuazione dell'involucro |
| Installazione meccanica flessibile | Il cavo con orecchie di montaggio fornisce un'installazione flessibile per applicazioni PCB con montaggio a pannello, su chassis e a foro passante |
1. Il cicalino attivo piezoelettrico attivo 2310E richiede un oscillatore esterno o un segnale di comando del microcontrollore?
No. L'HND-2310E è un cicalino attivo completamente autonomo. Un circuito oscillatore interno genera il segnale di comando a 3500 Hz all'applicazione della tensione CC nell'intervallo 3–24 V. Non sono richiesti uscita PWM, generatore di onde quadre o componenti di temporizzazione. Basta collegare il cavo positivo alla fonte di tensione e il cavo negativo a terra (o al transistor di commutazione) per produrre un'uscita udibile.
2. In che modo l'intervallo operativo 3–24 V influisce sulla pressione sonora e sulla corrente alle diverse tensioni?
La pressione sonora aumenta in modo approssimativamente lineare con la tensione da 3 V a 12 V, raggiungendo il valore nominale ≥ 85 dB a 12 V. Al di sotto di 6 V, l'uscita potrebbe essere marginale per ambienti rumorosi; sopra i 12 V, l'SPL continua ad aumentare modestamente ma il consumo di corrente rimane inferiore a 4 mA a causa del carico capacitivo piezoelettrico. A 24 V, i limiti di corrente dell'oscillatore interno per proteggere il circuito integrato del convertitore; L'SPL è circa 3–4 dB sopra la tensione nominale di 12 V. Per prestazioni costanti, MEIDI consiglia un intervallo operativo di 9–15 V.
3. Posso utilizzare l'HND-2310E in un sistema industriale da 24 V senza componenti aggiuntivi?
Sì, direttamente. Il massimo di 24 V è un valore nominale di funzionamento continuo, non semplicemente un limite di sopravvivenza. A 24 VCC, il consumo di corrente rimane ≤4 mA e l'oscillatore interno mantiene l'uscita a 3500 Hz. Non sono necessari resistori in serie, morsetti zener o regolatori. Ciò distingue l'HND-2310E dai cicalini attivi elettromagnetici che in genere richiedono una caduta di tensione superiore al massimo di 12 V o 16 V.
4. Qual è la durata acustica pratica in caso di funzionamento continuo a 12 V a 75 ℃?
Minimo previsto 5.000 ore a 12 V e +75 ℃ ambiente. Il meccanismo di usura primario è la depolarizzazione piezoelettrica della ceramica sotto polarizzazione continua continua e stress termico. Per il servizio intermittente (ad esempio, avviso di 2 secondi ogni 60 secondi), la durata si estende proporzionalmente oltre le 50.000 ore. Per applicazioni di allarme continuo in ambienti ad alta temperatura, MEIDI consiglia di implementare un ciclo di lavoro del 50% (1 secondo acceso, 1 secondo spento) per preservare la polarizzazione ceramica ed estendere la durata oltre 15.000 ore.
5. Quali opzioni di montaggio offre la configurazione del cavo con orecchie di montaggio?
L'HND-2310E è dotato di cavi flessibili (tipicamente 80–100 mm) con orecchie di montaggio integrate nell'alloggiamento in ABS. Questa configurazione supporta:
Montaggio a pannello: fissato tramite viti M2.5 o M3 attraverso le orecchie di montaggio per gli indicatori di allarme del pannello anteriore
Montaggio su telaio: fissaggio a telai o staffe metalliche in applicazioni automobilistiche e di macchinari
Installazione adiacente al PCB: instrada i cavi attraverso le aperture dello chassis fino alle morsettiere PCB o alle basette dei connettori, eliminando lo stress diretto della saldatura del PCB
A sospensione libera: cavi con terminali del connettore per la sostituzione modulare in apparecchiature riparabili
Le orecchie di montaggio forniscono un pressacavo meccanico indipendente dai collegamenti elettrici, riducendo la fatica indotta dalle vibrazioni rispetto ai supporti con perno a foro passante.
Per schede tecniche, note sull'integrazione del sistema 12 V/24 V, verifica dei riferimenti incrociati con cicalini elettromagnetici preesistenti o discussioni sulla configurazione OEM, invia i tuoi requisiti. L'ingegneria delle applicazioni MEIDI risponde generalmente entro un giorno lavorativo con i dati sulla caratterizzazione degli oscillatori, le matrici di compatibilità dei circuiti di azionamento e i prezzi a volume.
