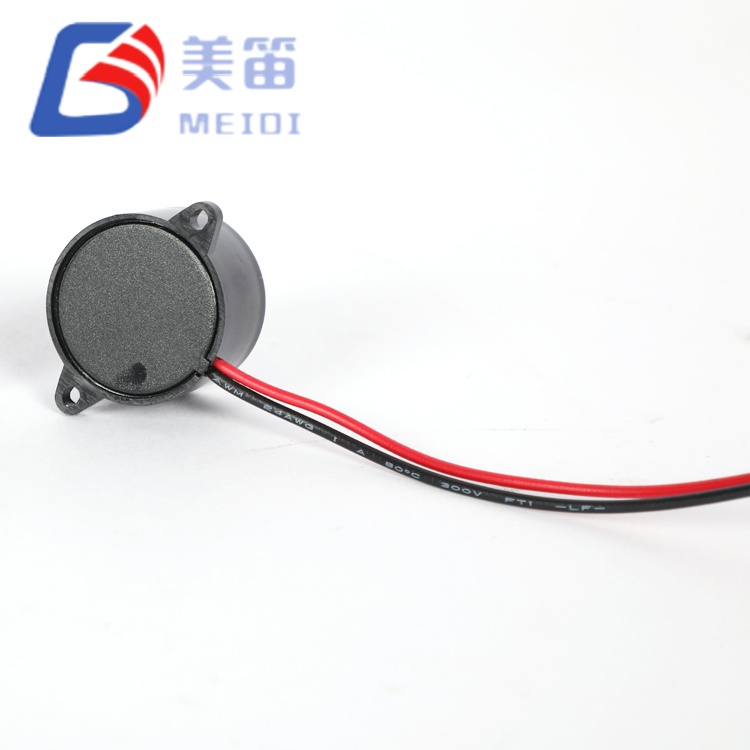

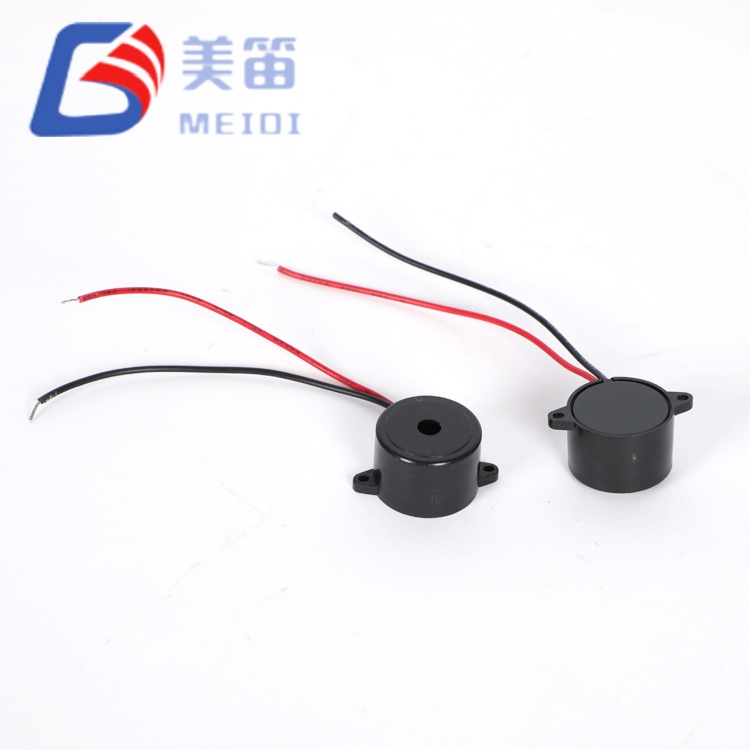

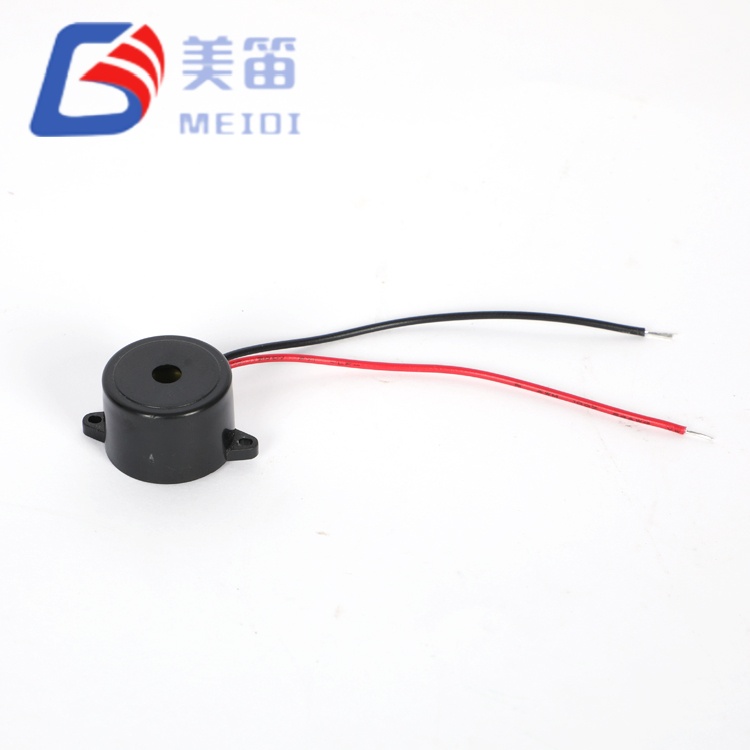

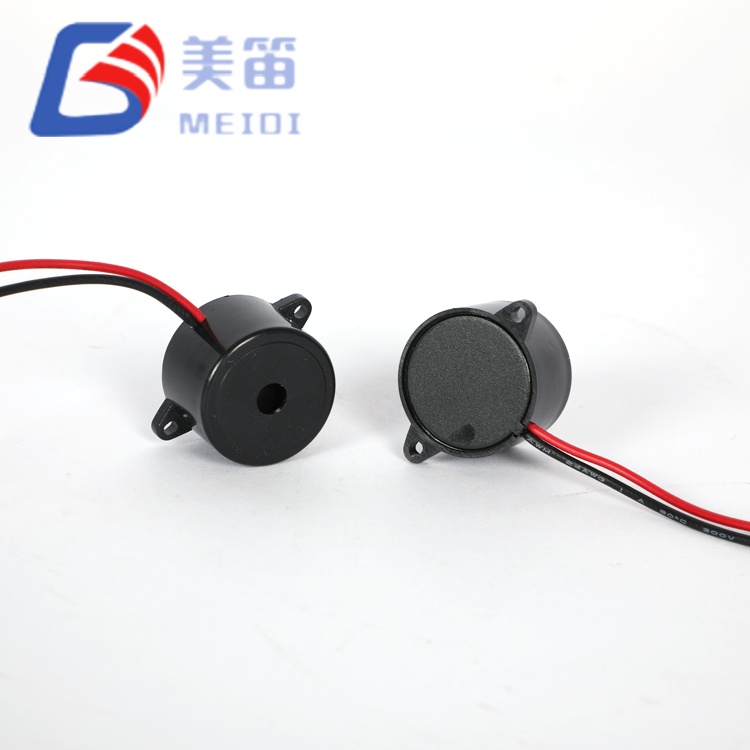

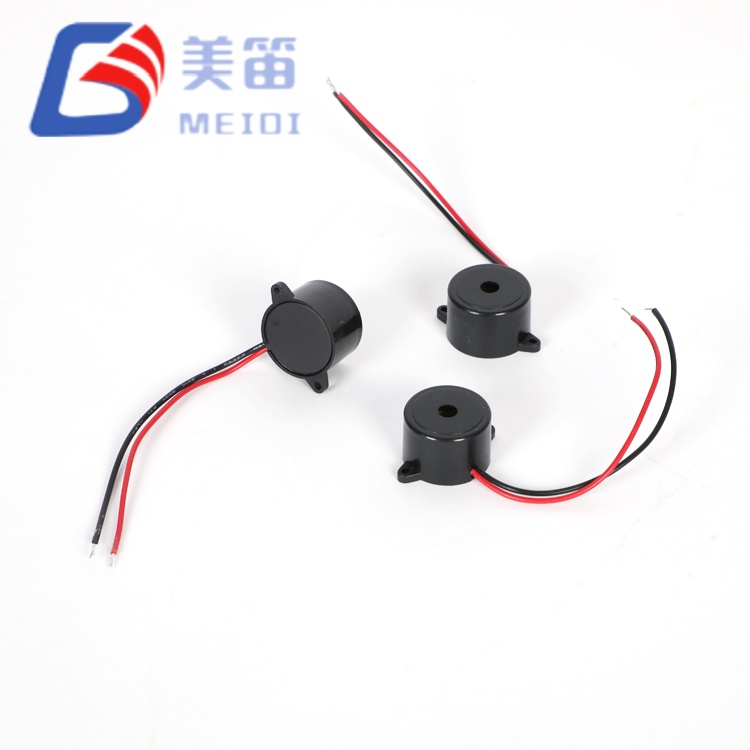

HND‑2316L è la configurazione con cavo della piattaforma cicalino attivo da 23 mm di MEIDI. Integra lo stesso motore acustico e circuito di comando del cicalino piezoelettrico attivo 2316 a foro passante con conduttori, ma sostituisce i pin PCB con conduttori volanti, consentendo di disaccoppiare la sorgente sonora da il circuito stampato. L'oscillatore integrato risponde a qualsiasi alimentazione CC compresa tra 3 V e 24 V e fornisce un tono a 3000 Hz. Alla tensione nominale di 12 V CC, il livello di pressione sonora raggiunge almeno 90 dB misurati a 10 cm. L'alloggiamento in ABS mantiene l'ingombro di Φ23×16 mm, e l'intero assieme pesa 5 g. Questa parte viene comunemente specificata quando viene emesso il cicalino deve essere posizionato dietro una griglia anteriore, all'interno di una porta incernierata o ad un'altezza diversa dall'involucro dell'elettronica principale.
Terminazione del cavo per il posizionamento remoto lontano dal PCB
Prestazioni elettriche e acustiche identiche a HND‑2316: ≥90 dB, 3000 Hz
Circuito di comando integrato: intervallo operativo nominale 12 V CC, 3–24 V CC
Custodia in ABS nero, Φ23×16mm, 5g
MEIDI produce il cicalino piezoelettrico attivo 2316 con conduttori nel suo stabilimento di Jiangsu, dove la sequenza di assemblaggio include incollaggio piezo-ceramico, inserimento PCB, chiusura dell'alloggiamento e un'interfaccia dedicata fase di saldatura del filo conduttore. I cavi pre-spelati sono saldati a mano o a resistenza ai terminali del cicalino con temperatura e tempo di permanenza monitorati. Un test di pull lo è applicato a un campione di ciascun lotto per verificarne l'integrità meccanica. Filo seguente attacco, ogni unità è schermata acusticamente: SPL, frequenza e corrente lo sono misurato a 12 Vp‑p, 3000 Hz utilizzando una stazione di test automatizzata. Tasso di passaggio e la distribuzione SPL vengono registrati per la tracciabilità del lotto.
La stessa suite di affidabilità a sette elementi utilizzata per l'HND‑2316 (umidità, alta temperatura conservazione, conservazione a bassa temperatura, cicli termici, cadute, vibrazioni, resistenza al calore di saldatura) viene applicato ai campioni HND‑2316L. I risultati dei test sono disponibili per i clienti che lo richiedono dati di qualificazione come parte del processo di approvazione dei componenti.
| Parametro | Valore | Condizioni di prova/Note |
| Tipo di prodotto | Cicalino attivo piezoelettrico con cavi | — |
| Tensione nominale | 12 VCC | — |
| Tensione operativa | 3–24 VCC | — |
| Frequenza di risonanza | 3000±500 Hz | — |
| Uscita audio a 10 cm | ≥90dB | Onda quadra da 3000 Hz, 12 Vp‑p |
| Consumo corrente | ≤10mA | Onda quadra da 3000 Hz, 12 Vp‑p; tabella parametri ≤10mA; l'intestazione del rapporto di prova può fare riferimento a ≤15 mA: vedere Riepilogo del rapporto di prova |
| Temperatura operativa | -20 ℃ ~ +80 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +85 ℃ | Non operativo |

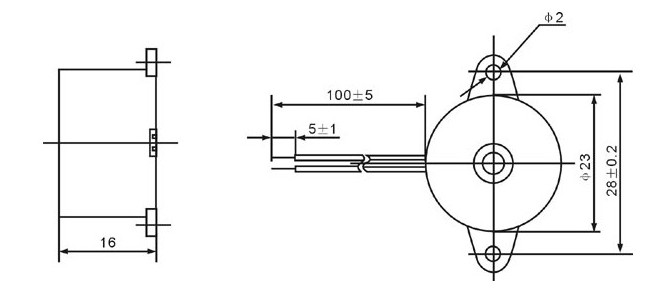

| Dimensioni (diametro × altezza) | Φ23 ± 0,5 × 16 ± 0,3 mm | Solo corpo; tolleranza sul disegno ±0,5 mm se non diversamente specificato |
| Peso | 5 g | — |
| Materiale dell'alloggiamento | ABS nero | — |
| Capacità | 12±40% nF | Valore di riferimento per intestazione di specifica; non verificato per campione |
| Tipo di connessione | Fili conduttori | Saldatura manuale ai cavi |
Poiché il cicalino piezoelettrico attivo 2316 con conduttori non è vincolato dall'ingombro del PCB, i progettisti hanno la libertà di posizionare il cicalino per la massima udibilità o per adattarlo a geometrie di custodie irregolari. Alcune pratiche aiutano a preservare l’affidabilità a lungo termine:
Punti di ancoraggio del filo:All'interno del contenitore host, instradare i cavi verso a morsettiera fissa o utilizzare una fascetta per cavi montata su un distanziatore entro 20–30 mm dal corpo del cicalino. Ciò isola i giunti saldati da vibrazioni e strattoni accidentali.
Considerazioni sulla lunghezza del cavo:Sono disponibili lunghezze di filo standard; più a lungo possono essere fornite opzioni personalizzate. Quando si specificano i lead estesi, considerare quelli aggiunti resistenza in serie e il suo effetto trascurabile sull'ingresso piezoelettrico ad alta impedenza, ma anche il potenziale di EMI irradiato dall'oscillatore interno del cicalino. A la disposizione a doppino intrecciato o un piccolo cordone di ferrite possono mitigare questo problema nei circuiti sensibili.
Acustica dell'involucro:Se il cicalino è posizionato dietro un pannello forato o la griglia, assicurarsi che l'area aperta sia almeno equivalente al diametro della porta del suono. Un'apertura molto limitata può attenuare l'SPL di diversi decibel.
Saldatura manuale ai cavi:Temperatura del ferro di 350±10℃ per 2–5 secondi è consigliato, con il calore applicato principalmente al filo. Evitare di sollevare o piegare il filo all'uscita dell'alloggiamento durante la movimentazione.
Pannelli dell'apparecchiatura in cui il cicalino è montato sul pannello anteriore e collegato a scheda di controllo situata più in profondità nel telaio.
Rilevatori di sicurezza che richiedono un avviso acustico ad un'elevazione specifica, separati dall'elettronica del sensore.
Macchine industriali con punti di allarme distribuiti, tutti collegati tramite cablaggio a un singolo controller logico.
Componenti aggiuntivi aftermarket automobilistici (kit sensori di parcheggio, indicatori di angolo cieco) dove il cicalino è collegato a un circuito esistente da 12 V.
Progetti di retrofit che sostituiscono un cicalino montato su PCB guasto con un equivalente con cavo quando la rielaborazione della scheda non è praticabile.

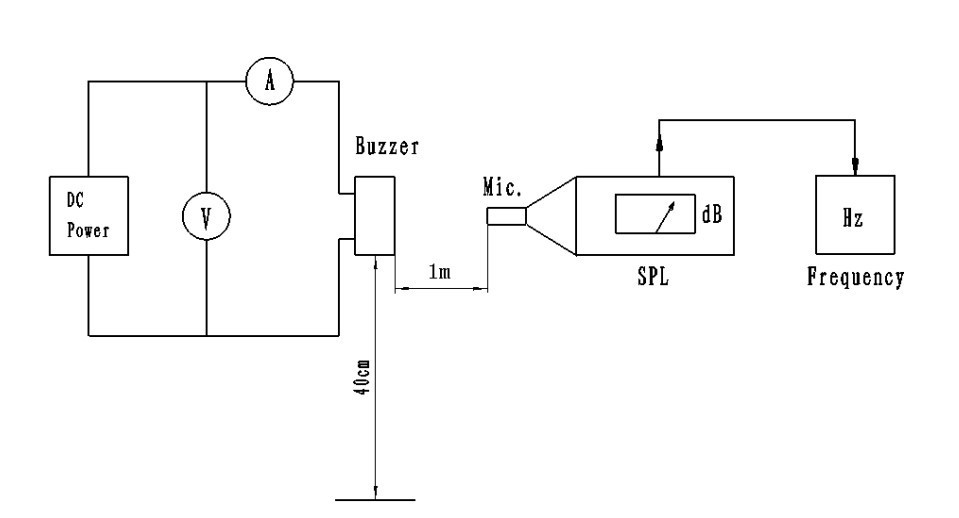

Il cicalino piezoelettrico attivo 2316 con conduttori segue lo stesso protocollo di test acustico dell'HND‑2316: 12 Vp‑p quadrato onda a 3000Hz, misurata a 10 cm. I dati campione confermano SPL ≥90 dB e frequenza entro 3000±500Hz. Alcune intestazioni dei rapporti di prova elencano un limite di corrente di ≤15 mA, che differisce dal valore ≤10mA nella tabella dei parametri. In pratica, corrente misurata i valori sono costantemente ben al di sotto di entrambi i limiti. Per la documentazione del test corrispondente ad uno specifico lotto di consegna, contattare MEIDI.
Conclusione: PASSATO. L'aspetto, la polarità e il collegamento del cavo soddisfano gli standard di accettazione.
1. Applicare la tensione CC solo entro la finestra 3–24 V. Transitori oltre questo intervallo potrebbe danneggiare l'IC dell'oscillatore.
2. L'alloggiamento è aperto e non è progettato per resistere all'ingresso di liquidi. Mantieni il suono porta asciutta e priva di residui di fondente.
3. In ambienti con gas corrosivi (ammoniaca, composti di zolfo), posizionare il cicalino in un vano protetto o applicare un rivestimento conforme solo al zona terminale, evitando il diaframma acustico.
4. L’SPL dipende dall’offerta. Verificare che la tensione di pilotaggio e la corrente disponibile soddisfare i requisiti del cicalino sotto carico.
5. Non ostruire la porta audio. Anche una copertura parziale può ridurre la produzione 3–6 dB e sposta il picco di risonanza.
6. Conservare sigillato con essiccante. L'assorbimento di umidità può ossidare i trefoli dei cavi e ridurre la saldabilità.
7. Dopo l'installazione, fissare i cavi con un pressacavo. Fili non trattenuti può trasmettere shock meccanici ai giunti di saldatura, causandone eventualmente la rottura contatto intermittente.
D1: L'HND‑2316L è elettricamente identico all'HND‑2316?
SÌ. Entrambi condividono la stessa tensione nominale, intervallo operativo, frequenza, SPL e specifiche attuali. L'unica differenza è il tipo di terminazione: cavi rispetto ai perni a foro passante.
D2: Posso ottenere l'HND‑2316L con lunghezze di cavi o estremità dei connettori personalizzate?
Sono disponibili lunghezze dei cavi, sezioni dei cavi e terminazioni dei connettori personalizzati. Si applicano le quantità minime di ordine tipiche. Contatta MEIDI con il tuo esatto requisiti per una risposta di fattibilità.
Q3: Il rapporto di prova a volte mostra ≤15mA. Quale limite di corrente dovrei usare?
La tabella dei parametri del prodotto indica ≤10 mA, mentre le misurazioni effettive del campione lo sono tipicamente intorno a 5mA. La cifra ≤15mA in alcune intestazioni dei rapporti è una documentazione incoerenza. Per il tuo ordine specifico, si applica il valore ≤10 mA, salvo diversamente confermato da MEIDI.
Q4: Qual è la distanza massima a cui posso posizionare il cicalino dal circuito di guida?
Non esiste un limite funzionale rigido per le tirature brevi. Per lunghezze di filo superiori a 1 metro, considerare la caduta di tensione nel cavo (trascurabile per il livello basso del cicalino). corrente) e la possibilità di EMI irradiate. Un doppino intrecciato o una perlina di ferrite è consigliato per cavi lunghi in sistemi sensibili al rumore.
Q5: I cavi sono adatti per la crimpatura automatizzata o la terminazione IDC?
Il filo standard utilizza conduttori a trefolo che possono essere crimpati con appositi cavi terminali. La connessione a perforazione di isolante (IDC) non è consigliata a causa di il diametro del filo e il tipo di isolamento. Contattare MEIDI per una scheda tecnica del filo.
Q6: L'HND‑2316L può essere utilizzato all'aperto?
L'intervallo di temperature operative consente l'uso all'aperto in climi moderati, ma l'alloggiamento non è resistente alle intemperie. Esposizione diretta a pioggia, polvere o condensa l'umidità dovrebbe essere evitata. Per installazioni esterne alloggiare il ronzatore all'interno un involucro ventilato e resistente all'acqua.
Per ricevere schede tecniche complete, disegni di configurazione dei cavi o test di affidabilità report per HND‑2316L, contatta MEIDI con i dettagli del tuo progetto. Il supporto tecnico generalmente risponde entro un giorno lavorativo.
