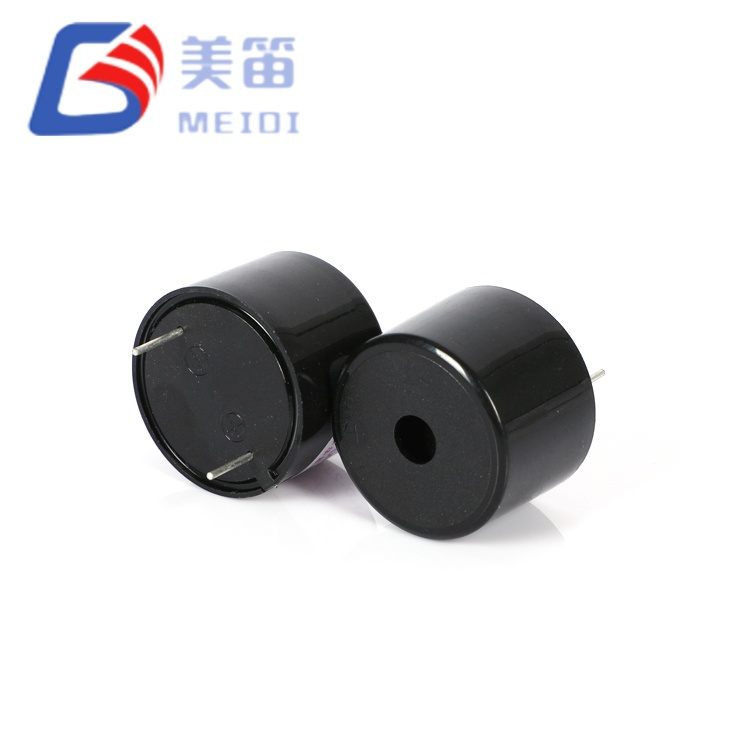

Per le apparecchiature che già forniscono una barra di alimentazione CC, il cicalino piezoelettrico attivo 2316 offre una soluzione di allarme acustico autonoma che non richiede driver audio esterni o generatori di segnali. All'interno del suo alloggiamento in ABS nero - 23 mm di diametro e 16 mm di altezza - un diaframma piezoelettrico da Φ23 mm è accoppiato con un circuito di oscillazione integrato. L'applicazione di qualsiasi tensione compresa tra 3 V e 24 V CC produce immediatamente un tono centrato a 3000 Hz. Quando alimentato alla tensione nominale di 12 V CC, il livello di pressione sonora raggiunge almeno 90 dB a 10 cm di distanza, mentre il consumo di corrente rimane inferiore a 10 mA. L'unità pesa 5 g e si installa tramite pin standard a foro passante, rendendone semplice l'integrazione in schede saldate a onda o assemblate a mano.
Oscillazione incorporata: la tensione CC produce direttamente un tono a 3.000 Hz
Intervallo di funzionamento nominale 12 V CC, 3–24 V CC
≥90 dB SPL a 10 cm, consumo ≤10 mA nelle condizioni di test specificate
Confezione con foro passante Φ23,0×16,0 mm, 5 g
Funzionamento continuo da -20℃ a +80℃
Il circuito interno del cicalino piezoelettrico attivo 2316 è una topologia auto-oscillante che eccita il diaframma piezoelettrico alla sua risonanza meccanica. Il progettista ha solo bisogno di farlo fornire una tensione CC compresa tra 3 e 24 V; l'IC integrato gestisce la generazione di frequenza e guidare la modellazione della forma d'onda. Ciò elimina la necessità di una sorgente di clock esterna e semplifica il layout del PCB.

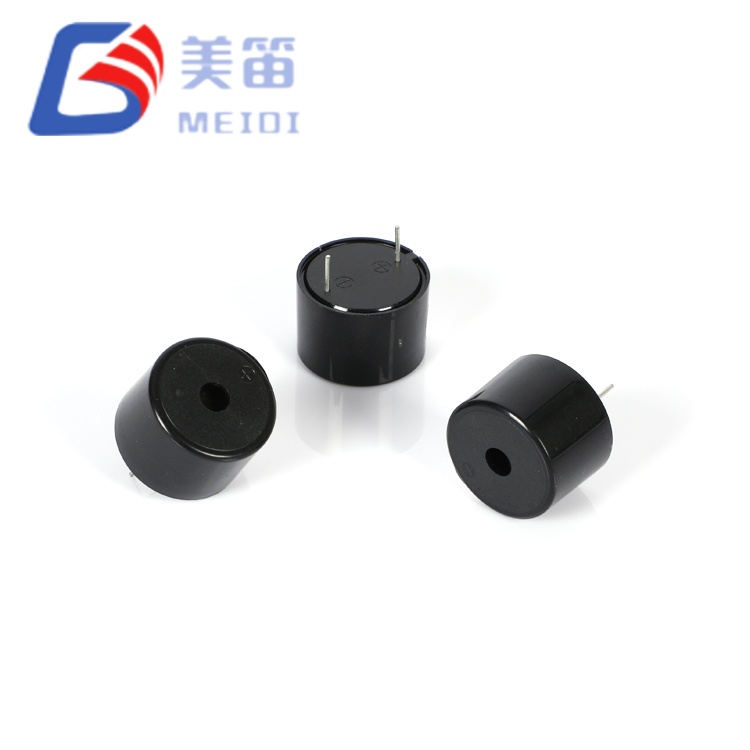

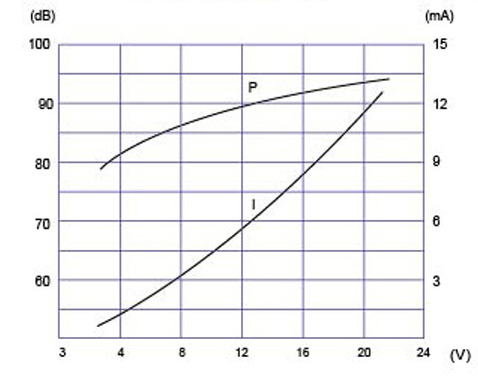

Il consumo di corrente è specificato a ≤10 mA se misurato con un'onda quadra da 12 Vp‑p a 3000 Hz, e l'assorbimento effettivo in funzionamento CC generalmente scende al di sotto di 6 mA, come mostrato nel rapporto di prova. L'ampia tolleranza di alimentazione consente il decadimento della tensione della batteria, adattatori non regolamentati e fluttuazioni del bus industriale senza influire sul tono stabilità.
Per la saldatura, sono adatti sia il metodo a onda (260 ℃, 4–6 s) che quello manuale (350 ℃, 2–5 s). compatibile, con un massimo di 2–3 cicli termici. La distanza consigliata tra l'alloggiamento e il bagno di saldatura sono 2,0 mm.
| Parametro | Valore | Condizioni di prova/Note |
| Tipo di prodotto | Cicalino attivo piezoelettrico | — |
| Tensione nominale | 12 VCC | — |
| Tensione operativa | 3–24 VCC | — |
| Frequenza di risonanza | 3000±500 Hz | — |
| Uscita audio a 10 cm | ≥90dB | Onda quadra da 3000 Hz, 12 Vp‑p |
| Consumo corrente | ≤10mA | Onda quadra da 3000 Hz, 12 Vp‑p; specifica ≤10mA; l'intestazione del rapporto di prova può indicare ≤15 mA: vedere Rapporto di prova |
| Temperatura operativa | -20 ℃ ~ +80 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +85 ℃ | Non operativo |

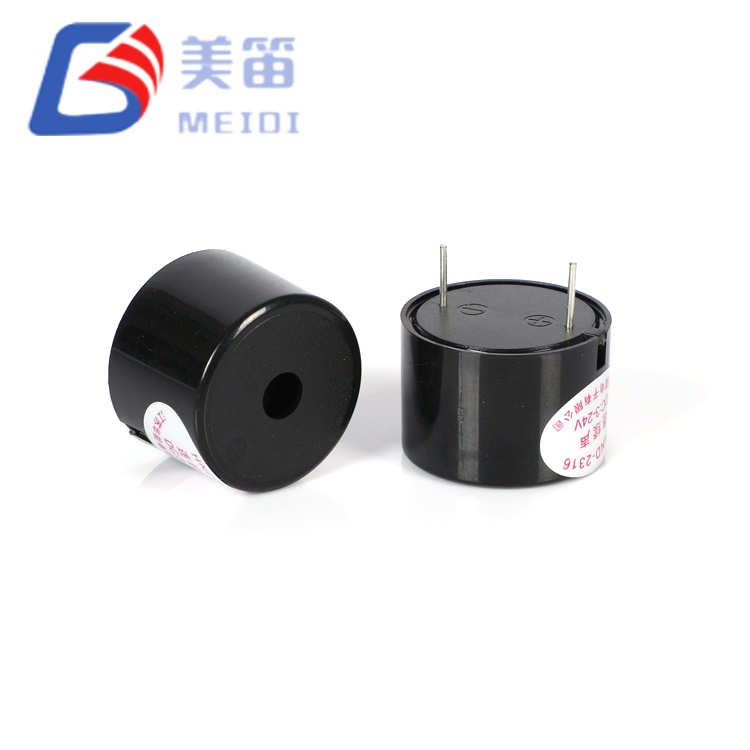

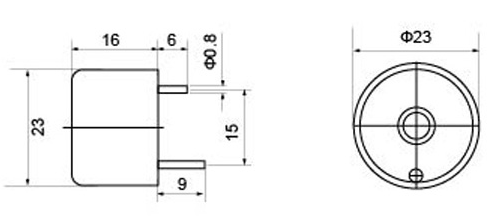

| Dimensioni (diametro × altezza) | Φ23 ± 0,5 × 16 ± 0,3 mm | Solo corpo; tolleranza sul disegno ±0,5 mm se non diversamente specificato |
| Peso | 5 g | — |
| Materiale dell'alloggiamento | ABS nero | — |
| Capacità | 12±40% nF | Valore di riferimento per intestazione di specifica; non verificato per campione |
| Tipo di montaggio | Foro passante | Saldatura ad onda/manuale |
Ciascun lotto di produzione dell'HND‑2316 viene campionato per i seguenti sette articoli sequenza di affidabilità. Le condizioni fanno parte del piano di qualità ISO9001 di MEIDI e sono progettati per rappresentare gli stress ambientali incontrati durante il trasporto, conservazione e funzionamento.
| Articolo di prova | Condizione | Criteri di accettazione |
| Umidità | 50 ± 5 ℃, 90–95% umidità relativa, 48 ore | Tutte le specifiche sono state soddisfatte dopo il ripristino |
| Alta temperatura | +80 ± 2 ℃, 48 ore | Tutte le specifiche sono state soddisfatte dopo il ripristino |
| Bassa temperatura | -30 ± 2 ℃, 48 ore | Tutte le specifiche sono state soddisfatte dopo il ripristino |
| Ciclo della temperatura | -30 ℃ ↔ +80 ℃, 30 minuti di permanenza, 5 cicli | Tutte le specifiche sono state soddisfatte dopo il ripristino |
| Gocciolare | Legno duro da 75 cm a 10 mm, 3 gocce | Aspetto e prestazioni elettriche verificate |
| Vibrazione | 10–55 Hz, ampiezza singola 1,0 mm, assi XYZ, 0,5 h totali | Nessun degrado meccanico o elettrico |
| Resistenza al calore della saldatura | 250 ± 5 ℃, 10 ± 0,5 s, distanza corpo-saldatura 2,0 mm | Dimensioni e prestazioni soddisfano le specifiche |
Il cicalino piezoelettrico attivo 2316 è costruito nel sito di produzione MEIDI di Jiangsu, dove linee automatizzate gestire il collegamento degli elementi piezoelettrici, l'assemblaggio del PCB, la chiusura dell'alloggiamento e l'acustica finale test. Ciascuna unità supera un controllo di fine linea che registra SPL, frequenza e corrente a 12 Vp‑p, 3000 Hz. I dati vengono registrati per la tracciabilità. I controlli durante il processo includono la verifica del materiale in entrata e il giunto di saldatura ispezione e campionamento periodico dell'affidabilità secondo il protocollo sopra descritto.
Con oltre un decennio di esperienza nella produzione di cicalini, MEIDI mantiene una capacità superiore a 50 milioni di unità al mese in tutte le sue linee di prodotti, supportato dalla fabbricazione interna di stampi e dalla lavorazione della ceramica. Questo verticale l'integrazione aiuta a garantire una fornitura stabile e una qualità dei lotti costante clienti che richiedono sia quantità di prototipi che consegne di volumi elevati.
Pannelli di stato macchina alimentati in corrente continua negli stabilimenti, funzionanti su bus a 12 V o 24 V.
Dispositivi medici come monitor paziente o pompe per infusione, dove un semplice È richiesto il tono di avviso CC senza linee di segnale aggiuntive.
Tastiere per allarmi di sicurezza e controller di accesso con gruppo PCB a foro passante.
Indicatori cabina automobilistica (suoneria porta aperta, avviso cintura di sicurezza) alimentati da un binario per batteria da 12 V.
Strumenti di test portatili che funzionano con una cella agli ioni di litio da 3,7 V, utilizzando il ampio intervallo di tensione per mantenere l'udibilità mentre la batteria si scarica.

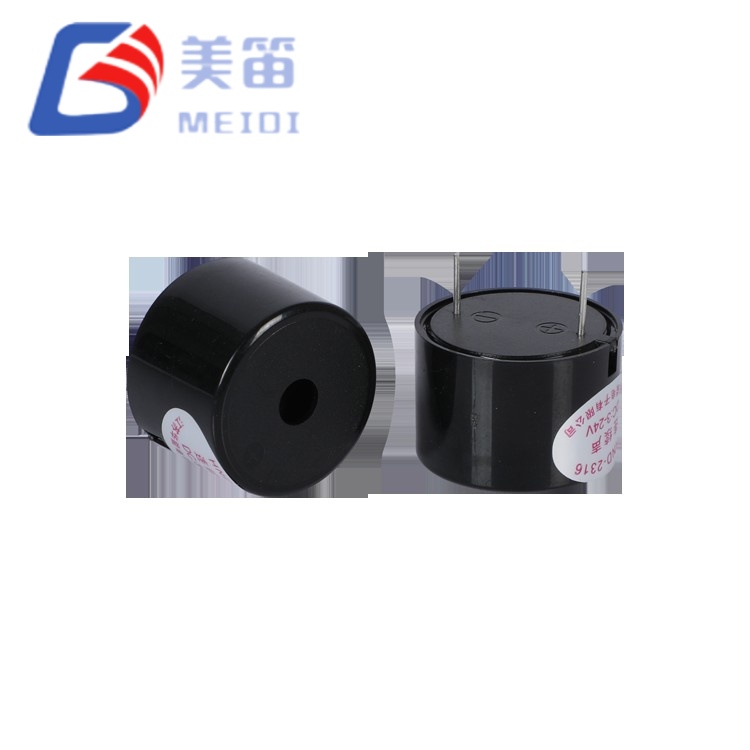

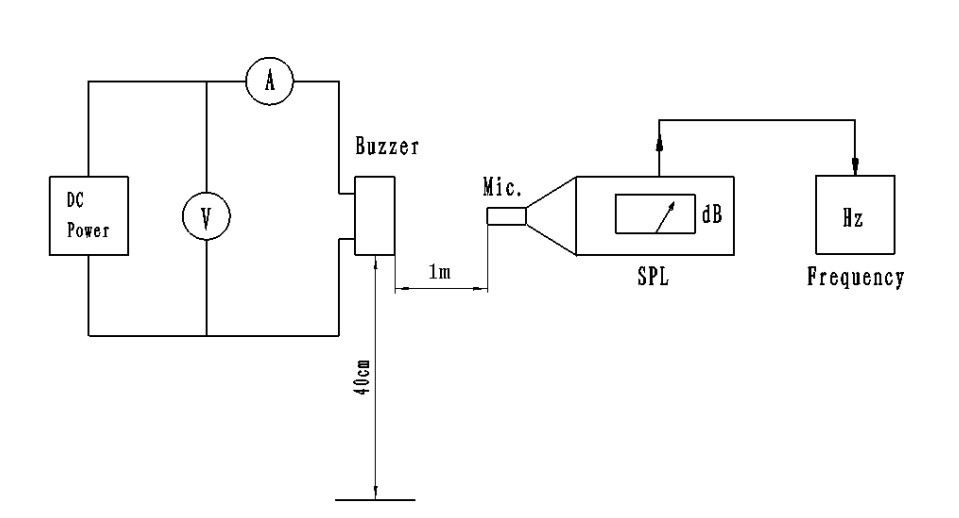

I seguenti dieci dati campione sono stati raccolti con un'onda quadra da 12 Vp‑p 3000Hz. I valori SPL misurati (99–105 dB) superano il minimo ≥90 dB. Corrente le letture (5,00–5,33 mA) rientrano ampiamente nel limite del parametro ≤10 mA e anche al di sotto del valore ≤15mA a cui si fa occasionalmente riferimento nelle intestazioni dei rapporti. Frequenza le misurazioni (3050–3200 Hz) rientrano nelle specifiche 3000±500 Hz. Le dimensioni sono confermate con tolleranze di Φ23×16 mm.
| Campione | pressione sonora (dB) | Corrente (mA) | Frequenza (Hz) | Diametro (mm) | Altezza (mm) |
| 1 | 102 | 5.00 | 3100 | 22.92 | 16.01 |
| 2 | 99 | 5.25 | 3200 | 22.97 | 16.03 |
| 3 | 103 | 5.30 | 3150 | 23.01 | 16.10 |
| 4 | 101 | 5.26 | 3150 | 22.98 | 16.09 |
| 5 | 102 | 5.31 | 3180 | 23.03 | 16.05 |
| 6 | 102 | 5.27 | 3160 | 23.05 | 15.99 |
| 7 | 104 | 5.31 | 3200 | 22.98 | 16.01 |
| 8 | 105 | 5.33 | 3150 | 22.88 | 16.02 |
| 9 | 103 | 5.10 | 3050 | 23.00 | 15.98 |
| 10 | 102 | 5.13 | 3080 | 23.01 | 16.01 |
Conclusione: PASSATO. L'aspetto, la polarità e la direzione del nastro sono conformi.
1. Applicare solo tensione CC compresa tra 3 e 24 V. Potrebbero verificarsi transitori transitori o inversione di polarità danneggiare permanentemente il circuito integrato interno.
2. L'alloggiamento non è sigillato. Evitare liquidi, residui di flusso o pulizia solventi entrino nella porta audio.
3. In ambienti con gas corrosivi (ad esempio H₂S, SO₂), alloggiare il cicalino in un compartimento protetto o utilizzare un rivestimento conforme solo sui terminali.
4. L'uscita audio è sensibile alla tensione di alimentazione. Verificare che la barra di alimentazione può fornire la corrente richiesta, soprattutto quando sono condivisi più segnalatori acustici la stessa fonte.
5. Non bloccare l'apertura acustica. Anche un'ostruzione parziale può ridursi SPL di diversi decibel e sposta la frequenza.
6. Conservare in sacchetti sigillati con essiccante fino al momento dell'assemblaggio. L'umidità può ossidarsi pin e compromettono la saldabilità.
1. L'HND‑2316 necessita di un segnale esterno per produrre il suono?
No. L'oscillatore integrato genera il tono a 3000 Hz non appena viene applicata una tensione CC viene applicato. Non è necessario un microcontrollore, un timer IC o un segnale PWM.
2. Perché il rapporto di prova utilizza un'onda quadra quando il cicalino funziona con corrente continua?
L'onda quadra 12Vp‑p è uno standard di caratterizzazione utilizzato per verificare l'acustica prestazioni in condizioni elettriche controllate. Sotto alimentazione DC, il file internal il circuito produce una forma d'onda di pilotaggio simile. Per i dati SPL dell'azionamento CC, contattare MEIDI.
3. La specifica menziona ≤10mA, ma l'intestazione del rapporto di prova a volte lo afferma ≤15mA. Quale valore si applica?
≤10mA della tabella dei parametri del prodotto è la specifica principale. Il ≤15mA figura in alcune intestazioni dei rapporti di prova è un'incoerenza della documentazione. Reale le misurazioni del campione (tipicamente intorno a 5 mA) confermano il limite inferiore. MEIDI può fornire chiarimenti sulle specifiche per il tuo ordine.
4. Posso utilizzare l'HND‑2316 con un'alimentazione del microcontrollore da 3,3 V?
Sì, purché la linea da 3,3 V rientri nell'intervallo operativo 3–24 V e possa farlo generare la corrente richiesta. L'SPL sarà inferiore a 12 V; contattare MEIDI per Curve di caratterizzazione tensione-vs-SPL.
5. Quale profilo di saldatura è consigliato per la saldatura ad onda?
Saldatura ad onda a 260±5℃ per 4–6 secondi, mantenendo almeno l'alloggiamento 2,0 mm dall'onda di saldatura. Sono consentiti fino a 2-3 passaggi. Saldatura manuale a Sono accettabili anche 350 ℃ per 2–5 secondi.
6. L'HND‑2316 è adatto all'uso esterno?
L'intervallo di temperature operative supporta condizioni esterne miti, ma il l'alloggiamento non è resistente alle intemperie. Se è possibile l'esposizione alla pioggia o alla polvere, posizionare il cicalino all'interno di un involucro ventilato resistente all'acqua.
Per schede tecniche, caratterizzazione di unità DC, report sull'affidabilità o applicazioni supporto per HND‑2316, contattare MEIDI con le proprie esigenze. Ingegneria la risposta avviene generalmente entro un giorno lavorativo.
