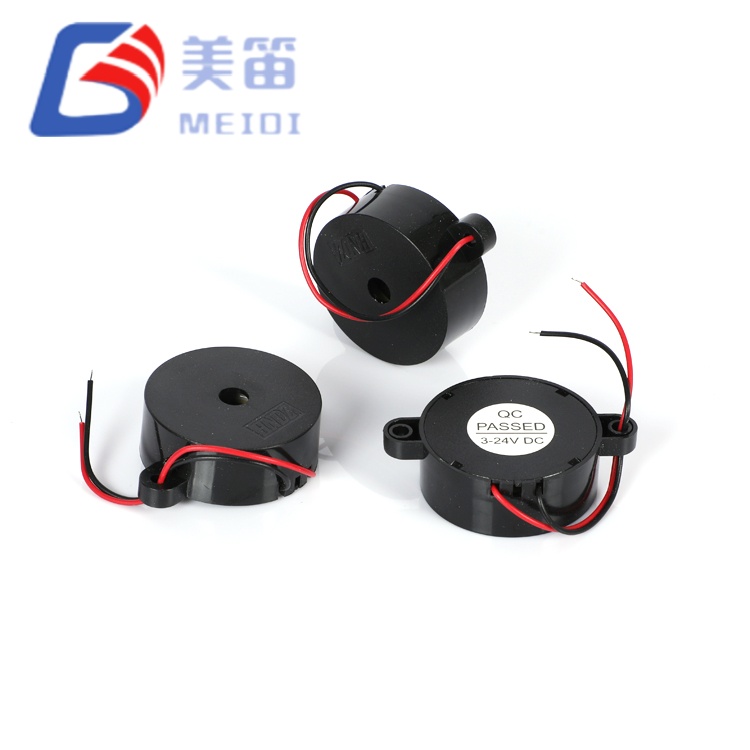

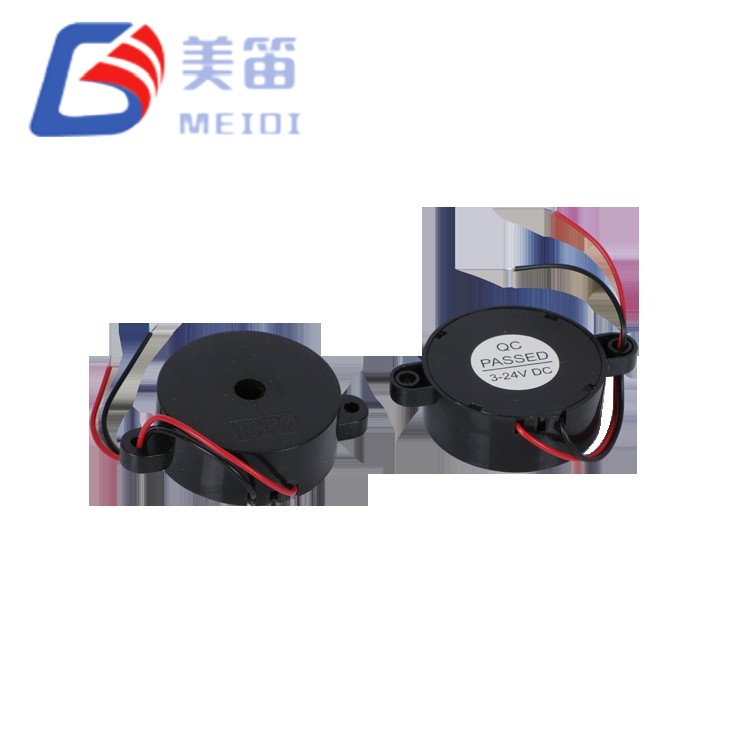

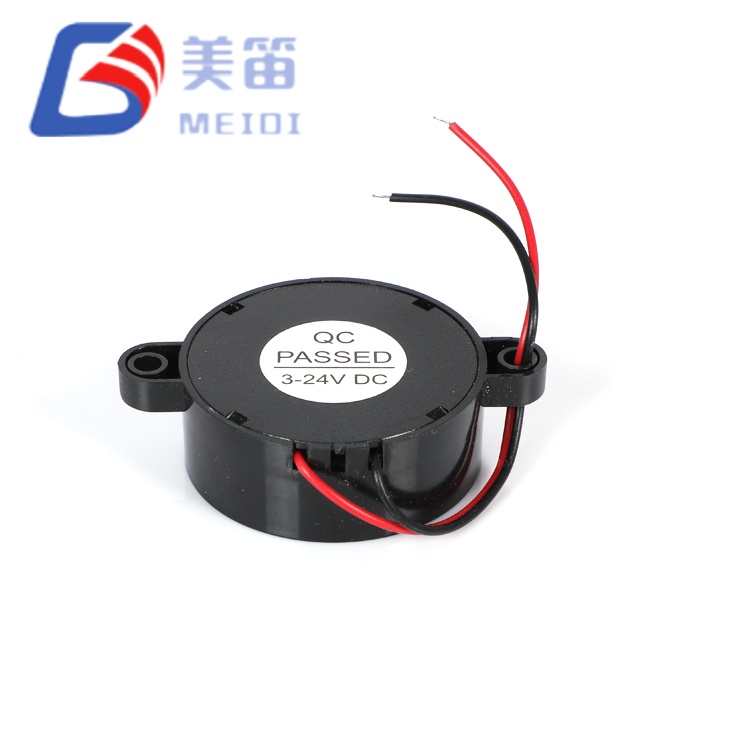

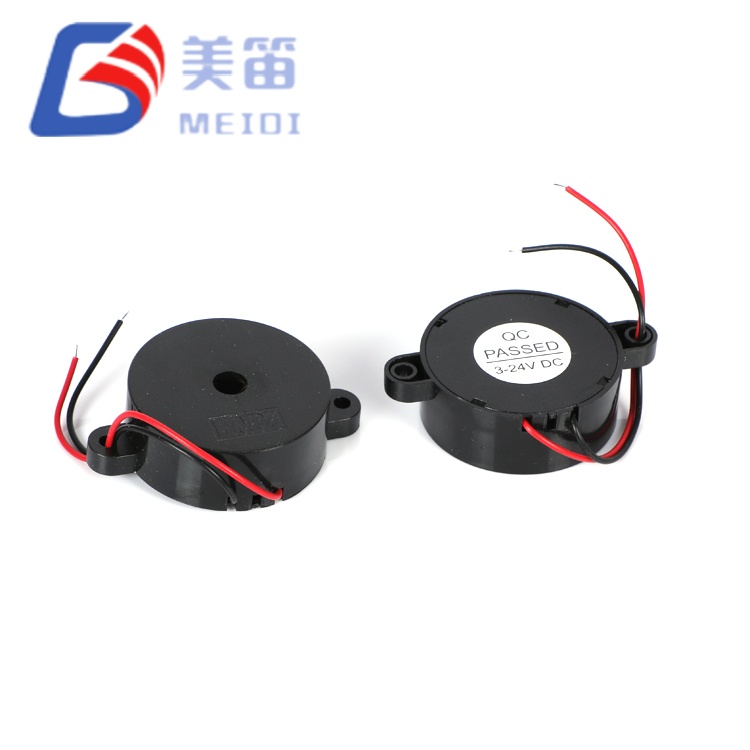

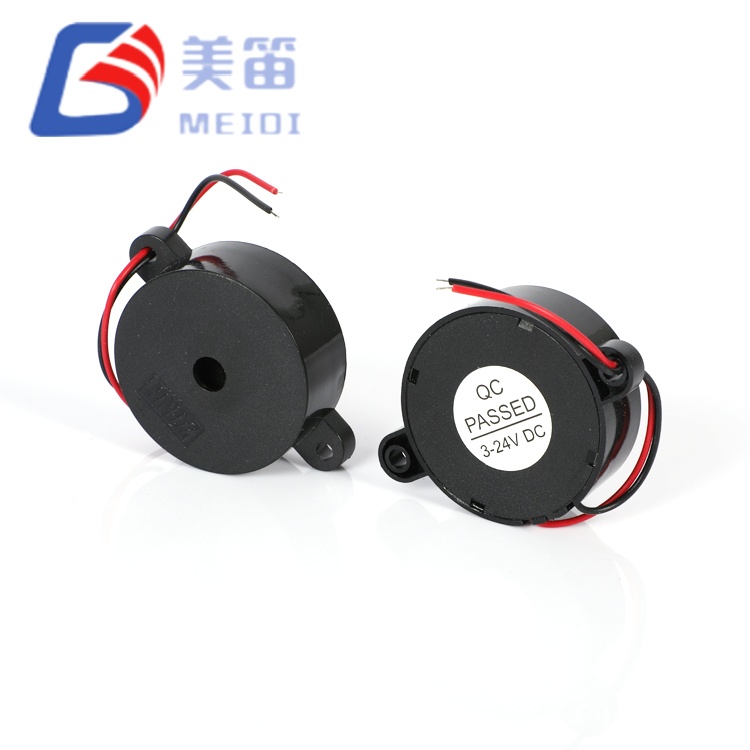

L'HND-4216 è un cicalino piezoelettrico attivo di classe 42 mm con un circuito di pilotaggio integrato, alloggiato in un corpo in ABS nero. Il cicalino piezoelettrico attivo 4216 funziona direttamente con un'alimentazione CC nell'intervallo da 3 V a 24 V e produce un tono nominale di 2800 Hz senza la necessità di un oscillatore esterno. Il diaframma da Φ41,8 mm, combinato con un profilo da 16 mm, fornisce un'area radiante più ampia rispetto ai tipici modelli da 23 mm, supportando una dispersione del suono più ampia. Alla tensione nominale di 12 V CC, l'assorbimento di corrente è specificato a 8 mA. Questo componente a foro passante è comunemente integrato in pannelli di allarme industriali, sistemi di allarme automobilistici, avvisi di dispositivi medici e apparecchiature per annunci pubblici in cui si preferisce un segnale udibile a frequenza più bassa.
Oscillazione incorporata: la tensione CC produce direttamente un tono a 2800 Hz
Intervallo di funzionamento nominale 12 V CC, 3–24 V CC
Consumo di corrente 8 mA alla tensione nominale
Frequenza di risonanza 2800 ± 500 Hz - tonalità inferiore rispetto alle varianti da 3000 Hz+
Massa 12 g, dimensioni Φ41,8×16 mm, montaggio con foro passante
Diaframma da Φ41,8 mm: fornisce un'area radiante effettiva più ampia rispetto ai cicalini di classe da 23 mm, con conseguente copertura acustica più ampia nel montaggio a vista
Frequenza centrale 2800 Hz: carattere tonale inferiore rispetto alle varianti 3000 Hz o 3700 Hz, adatto per applicazioni in cui si desidera un avviso meno penetrante
Consumo di corrente fisso di 8 mA a 12 V CC: semplifica la pianificazione del budget energetico design multicarico
Ampio intervallo di alimentazione da 3 V a 24 V CC: compatibile con dispositivi alimentati a batteria e Binari di alimentazione industriali 12V/24V
Supporta la saldatura ad onda e manuale: soddisfa i processi di assemblaggio a foro passante standard
| Parametro | Valore | Condizioni di prova/Note |
| Tipo di prodotto | Cicalino attivo piezoelettrico | — |
| Tensione nominale | 12 VCC | — |
| Tensione operativa | 3–24 VCC | — |
| Frequenza di risonanza | 2800±500 Hz | — |
| Uscita audio a 10 cm | ≥90dB (Min 90) | Testato con onda quadra da 12 Vp‑p, 2800 Hz, 10 cm; Dati sulle prestazioni dell'unità DC disponibili su richiesta |
| Consumo corrente | 8 mA (tip.) | Alla tensione nominale; i rapporti di prova possono indicare ≤8 mA; contattare MEIDI per i dati del batch |
| Temperatura operativa | -20 ℃ ~ +80 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +85 ℃ | Non operativo |

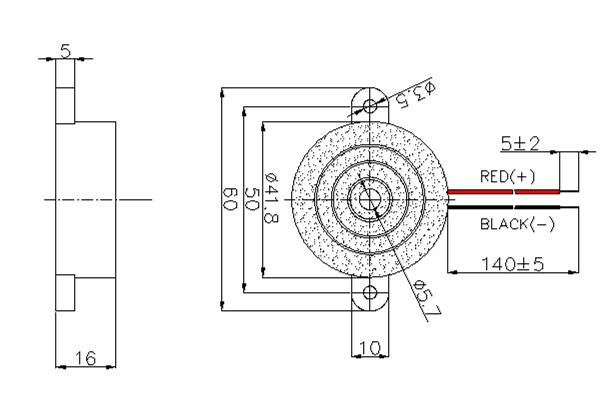

| Dimensioni (diametro × altezza) | Φ41,8 ± 0,3 × 16 ± 0,2 mm | Solo corpo |
| Peso | 12 g | — |
| Materiale dell'alloggiamento | ABS nero | — |
| Capacità | 12±40% nF | Valore di riferimento per intestazione di specifica; non misurati su singoli campioni |
| Tipo di montaggio | Foro passante | Saldatura ad onda/manuale |
Pannelli di controllo industriali e indicatori di stato della macchina che richiedono un avviso a frequenza più bassa
Segnali acustici automobilistici (promemoria cinture di sicurezza, avvisi di fari accesi, segnali acustici dei sensori di parcheggio)
Allarmi per apparecchiature mediche (monitor paziente, pompe per infusione, dispositivi diagnostici)
Sirene di sicurezza e allarme antincendio dove è vantaggiosa una copertura sonora più ampia
Gruppi di continuità (UPS) e unità di distribuzione dell'energia con tensione del bus CC
Chioschi informativi per il pubblico, display per la gestione delle code e pannelli per gli annunci sui trasporti
MEIDI produce il cicalino piezoelettrico attivo 4216 nel suo stabilimento di produzione di Jiangsu, di cui è dotato linee di assemblaggio automatizzate per cicalini piezoelettrici, macchine per stampaggio a iniezione per custodie in ABS, e stazioni di test acustici dedicate. Ogni lotto di produzione è sottoposto a sette elementi protocollo di affidabilità che include esposizione all'umidità, conservazione ad alta e bassa temperatura, cicli termici, test di caduta, resistenza alle vibrazioni e resistenza al calore della saldatura. I parametri del test sono impostati sui livelli delle specifiche HND‑4216.
Il sistema di gestione della qualità opera secondo ISO 9001. I materiali in entrata vengono ispezionati, vengono applicati controlli in-process e vengono eseguiti test acustici finali al 100%. Vengono verificati il livello di pressione sonora, la frequenza di risonanza e il consumo di corrente garantire la conformità con le specifiche pubblicate. Per ordini ripetuti, batch la coerenza è mantenuta attraverso il monitoraggio statistico del processo.
È disponibile un rapporto di test di dieci campioni per il modello HND-4216. Sono state effettuate le misurazioni con onda quadra 12Vp‑p a 2800Hz, a 10cm. I valori SPL registrati vanno da Da 101 dB a 107 dB, tutti superiori alla specifica minima di 90 dB. Frequenze di risonanza rientrano tra 2860Hz e 2950Hz, all'interno della finestra 2800±500Hz. Dimensionale le misurazioni confermano la conformità con il design Φ41,8×16 mm.
| Campione | pressione sonora (dB) | Frequenza (Hz) | Diametro (mm) | Altezza (mm) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
Conclusione: PASSATO. L'aspetto e la polarità sono accettabili. Dati sui consumi attuali non è incluso in questo rapporto di prova; fare riferimento alla tabella dei parametri per 8 mA specifica. Contattare MEIDI per misurazioni di corrente specifiche del lotto.
1. Utilizzare solo nell'intervallo 3–24 V CC. La tensione al di fuori di questo intervallo potrebbe danneggiarlo l'oscillatore interno o diaframma piezoelettrico.
2. L'alloggiamento non è sigillato. Evitare la fuoriuscita di acqua, residui di flussante o adesivo entrando nella porta audio, che può spostare la frequenza e ridurre l'uscita.
3. Evitare l'esposizione a gas corrosivi (H₂S, SO₂, ecc.) e ad elevata umidità. Tali condizioni potrebbero ossidare i contatti interni e peggiorare le prestazioni.

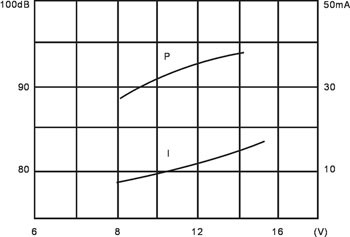

4. Il livello di pressione sonora è influenzato dalla tensione di alimentazione e dalla corrente sorgente capacità. Verificare che il circuito di azionamento soddisfi i parametri richiesti.
5. Assicurarsi che la porta acustica anteriore rimanga libera. Il blocco si ridurrà SPL e alterare la frequenza effettiva.
6. Conservare nella confezione originale essiccata fino al momento dell'assemblaggio per evitare l'umidità assorbimento e ossidazione dei pin.
1. In cosa differisce l'HND-4216 dai modelli di diametro più piccolo della gamma MEIDI?

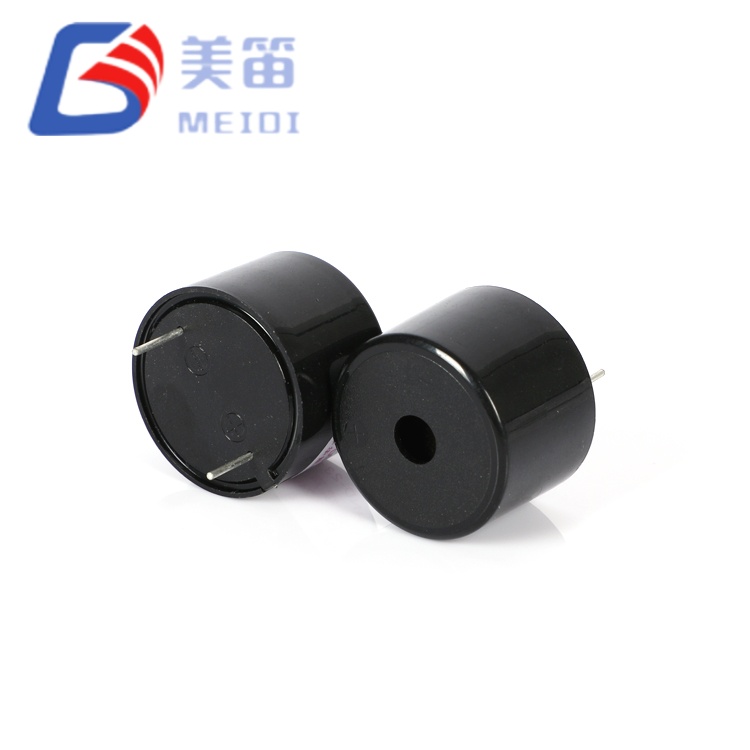

Il cicalino piezoelettrico attivo 4216 utilizza un diaframma da Φ41,8 mm e pesa 12 g, rispetto a Φ23,0 mm e 5 g per la serie HND‑2316. La sua frequenza di risonanza è 2800±500Hz, inferiore a quella del Opzioni 3000Hz o 3700Hz. Il consumo di corrente è specificato a 8 mA, mentre il La serie da 23 mm può assorbire fino a 10 mA.
2. Quali sono le esatte condizioni del test della pressione sonora per l'HND-4216?

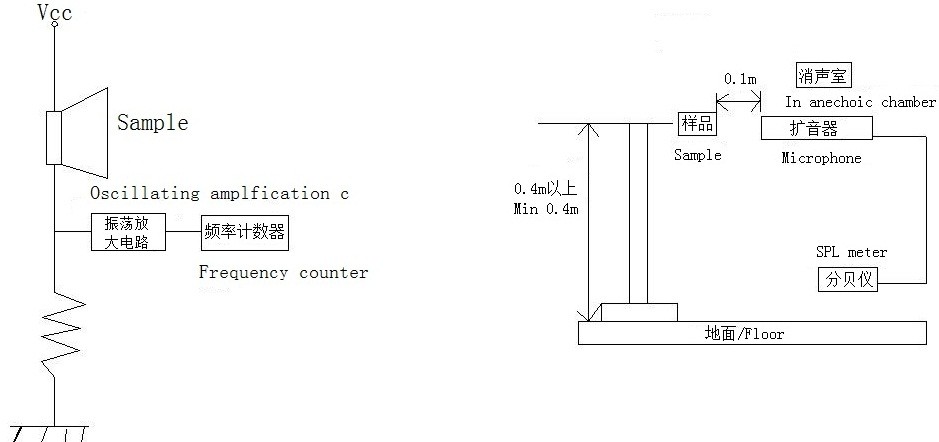

La specifica elenca ≥90dB. Il protocollo di test utilizza un'onda quadra da 12 Vp‑p a 2800 Hz, misurato a 10 cm. Per le curve SPL del comando CC o configurazioni di test alternative, contattare MEIDI con le tue esigenze.
3. Perché nel rapporto di prova mancano i dati sui consumi attuali?
Il rapporto di prova standard include controlli SPL, frequenza e dimensionali. Corrente il consumo è specificato come 8 mA nella tabella dei parametri del prodotto. Corrente del lotto la verifica può essere fornita su richiesta.
4. Quale spazio di ingombro sul PCB è richiesto per l'HND-4216?
Il diametro del corpo è Φ41,8±0,3 mm. Contattare MEIDI per il foro consigliato schema e disegno delle zone da escludere per garantire uno spazio adeguato e prestazioni acustiche adeguate.
5. In che modo la massa di 12 g influisce sull'affidabilità del montaggio?
La massa di 12 g è superiore a quella dei cicalini più piccoli. In ambienti ad alte vibrazioni, è necessario valutare lo stress meccanico dei giunti di saldatura a foro passante. MEIDI può fornire linee guida per il montaggio su richiesta.
6. Perché il rapporto di prova utilizza un'onda quadra per un cicalino attivo?
L'HND-4216 è progettato per il funzionamento CC con oscillazione interna. Il 12Vp‑p l'onda quadra a 2800 Hz è la condizione di caratterizzazione standard. Prestazioni CC i dati sono disponibili separatamente.
Per ottenere schede tecniche complete, disegni meccanici, grafici della risposta in frequenza SPL, o dati di test di affidabilità per HND-4216, contattare MEIDI con il vostro dettagli dell'applicazione. Il supporto tecnico generalmente risponde entro un giorno lavorativo.
