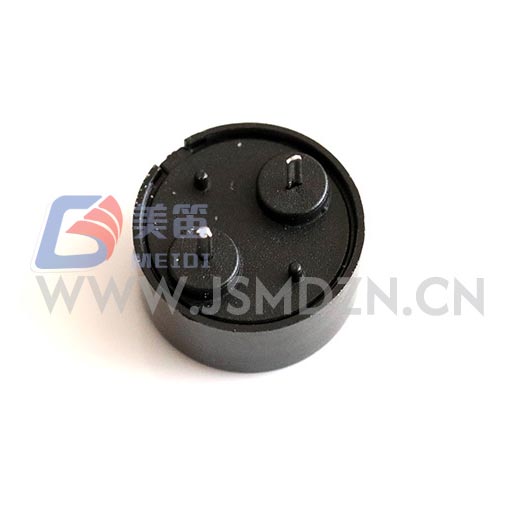

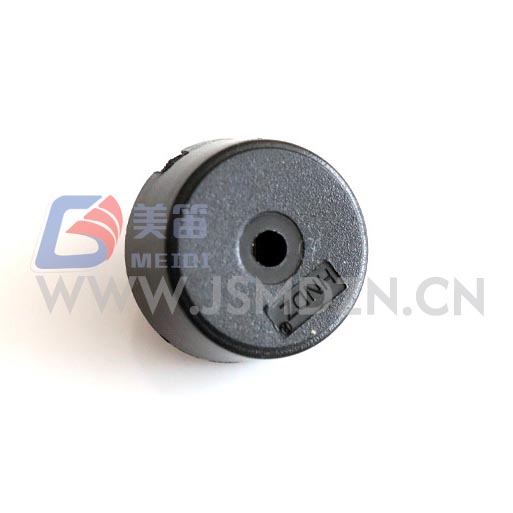

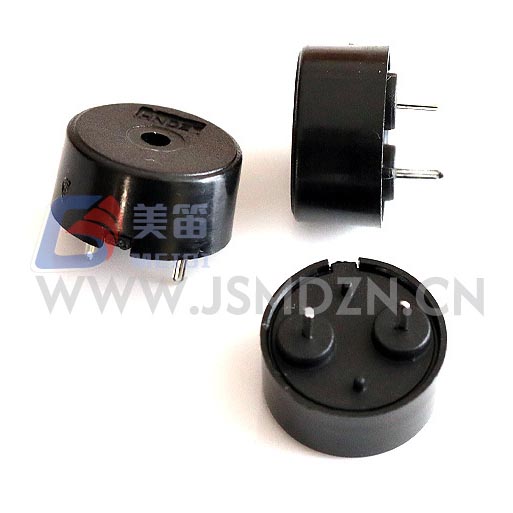

Il cicalino passivo piezoelettrico 1404 con pin Pogo è un cicalino passivo compatto a foro passante che si basa su un segnale di azionamento CA esterno per generare suono. Con un diametro di 13,8 mm e a a basso profilo di soli 4,0 mm, si adatta a layout PCB con vincoli di spazio. A 5 Vp‑p l'onda quadra a 4000 Hz produce un livello di pressione sonora di almeno 80 dB a 10 cm assorbendo non più di 10 mA. Il circuito di pilotaggio può accettare segnali da 1 V a 30 V picco-picco, offrendo ai progettisti la flessibilità di utilizzare il livello logico emette direttamente o aumenta la tensione per un volume più alto. Il suo alloggiamento in PBT nero resiste alle temperature di saldatura manuale e funziona in modo affidabile da -20 ℃ a +70℃.
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino passivo piezoelettrico (foro passante) | — |
| Tensione nominale | 5 Vp‑p | Condizione di prova di riferimento |
| Tensione operativa | 1 – 30 Vp‑p | Gamma del segnale di comando |
| Uscita audio a 10 cm | ≥ 80dB | Onda quadra da 5 Vp‑p, 4000 Hz |
| Consumo corrente | ≤ 10 mA | Onda quadra da 5 Vp‑p, 4000 Hz |
| Frequenza di risonanza | 4000 Hz | Nessuna tolleranza indicata nelle specifiche |
| Temperatura operativa | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +80 ℃ | Non operativo |
| Dimensioni (diametro × altezza) | 13,8 ± 0,4 × 4,0 ± 0,5 mm | Corpo escluso perni |
| Peso | 0,67 ± 0,1 g | Tipico |
| Materiale dell'alloggiamento | PBT nero | — |
| Saldatura manuale ★ | 350 ± 10 ℃, 2–5 s | Si consigliano 2-3 cicli |
| Resistenza al calore della saldatura | 250 ± 5 ℃, 10 ± 0,5 s | Corpo 2,0 mm dalla saldatura |
| NO. | pressione sonora (dB) | Corrente (mA) | Capacità (nF) | Diametro (mm) | Hmm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Questi risultati campione mostrano una tipica distribuzione della produzione. Il garantito i limiti prestazionali sono definiti nelle specifiche di cui sopra. Capacità i valori compaiono nell'intestazione del rapporto di prova e non fanno parte del parametro principale tavolo. Contattare MEIDI per i dati di test specifici del lotto.
Poiché questo cicalino è un componente passivo, richiede una forma d'onda CA esterna per il funzionamento. Un GPIO del microcontrollore configurato come uscita PWM a 4000Hz è una soluzione comune. Quando la tensione logica è 3,3 V o 5 V, l'uscita audio sarà inferiore agli 80 dB nominali; un semplice buffer a transistor può aumentare il livello di pilotaggio fino alla tensione desiderata entro la finestra 1–30 Vp‑p. Il la natura capacitiva del cicalino, tipicamente intorno ai 12nF, provoca una breve corrente picchi durante le transizioni del segnale. Un piccolo resistore in serie nell'intervallo di 100–330Ω aiuta a limitare le correnti di picco senza ridurre sensibilmente il volume.
Per l'assemblaggio in produzione, si consiglia la saldatura manuale a 350 ℃ per 2–5 secondi per giunto, con un massimo di tre cicli termici. Conservare l'alloggiamento almeno 2,0 mm di distanza dal saldatore per evitare deformazioni.
Il cicalino passivo piezoelettrico 1404 con Pogo Pin è prodotto secondo il sistema di qualità ISO9001 di MEIDI. Ogni lotto di produzione viene sottoposto ad una serie di test di affidabilità definiti nel specifica del prodotto. Questi test includono:
Esposizione all'umidità a 50 ℃ e 90–95% di umidità relativa per 48 ore, seguita da 2 ore ripristino della temperatura ambiente prima della misurazione.
Conservazione ad alta temperatura a +80 ℃ per 48 ore e conservazione a bassa temperatura a -30℃ per 48 ore, ciascuna con un periodo di recupero di 2 ore.
Cicli di temperatura da -30 ℃ a +80 ℃ con soste di 30 minuti, ripetuti per cinque cicli, poi recuperati per 2 ore.
Un test di caduta da 75 cm su una tavola di legno duro (tre cadute) e una vibrazione testare la scansione da 10 Hz a 55 Hz con un'ampiezza di 1,0 mm per 0,5 ore complessive.
Test di resistenza al calore della saldatura con conduttori immersi nella saldatura fusa a 250 ℃ per 10 secondi, mantenendo una distanza di 2,0 mm dall'alloggiamento.
Dopo ogni prova, tutti i parametri elettrici e dimensionali devono soddisfare i specifica originale. Contattare MEIDI per rapporti di prova dettagliati da lotti di produzione specifici.
Il design passivo dell'HNR‑1404 PA7.5 si adatta bene alle apparecchiature che genera già un segnale PWM o onda quadra. Strumenti a batteria beneficiano della bassa corrente di pilotaggio e dell'assenza di un oscillatore quiescente caricare. I pannelli industriali che funzionano su binari a 12 V o 24 V CC possono funzionare direttamente il cicalino entro la sua ampia tolleranza di tensione. Elettronica di consumo come Anche i sensori per la casa intelligente o i tester portatili apprezzano l'ingombro ridotto e montaggio a foro passante. Per qualsiasi applicazione che possa richiedere specifiche certificazioni di sicurezza o normative, verificare prima con MEIDI finalizzare il progetto.
Di che tipo di segnale di comando ha bisogno questo cicalino?
Richiede un segnale CA, in genere un'onda quadra o PWM a circa 4000Hz. Una tensione continua costante non produrrà alcun suono e potrebbe danneggiare il elemento piezoelettrico.
Posso pilotarlo direttamente da un pin del microcontrollore?
Sì, se la tensione di uscita del pin rientra nell'intervallo 1–30 Vp‑p. A 3,3 V o livelli logici di 5 V, l'uscita audio sarà inferiore agli 80 dB nominali. A È possibile aggiungere un buffer a transistor per aumentare la tensione e il volume del pilotaggio.
Quale metodo di saldatura è consigliato?
La saldatura manuale con un ferro impostato a 350 ℃ è il metodo standard. Ciascuno il giunto deve essere riscaldato per 2-5 secondi e sono previsti fino a tre cicli di rilavorazione accettabile. Evitare che l'alloggiamento tocchi direttamente la saldatura.
Per schede tecniche complete, grafici della risposta in frequenza o test specifici per lotto rapporti, si prega di contattare MEIDI con i requisiti del progetto. Ingegneria il supporto in genere risponde entro un giorno lavorativo.
