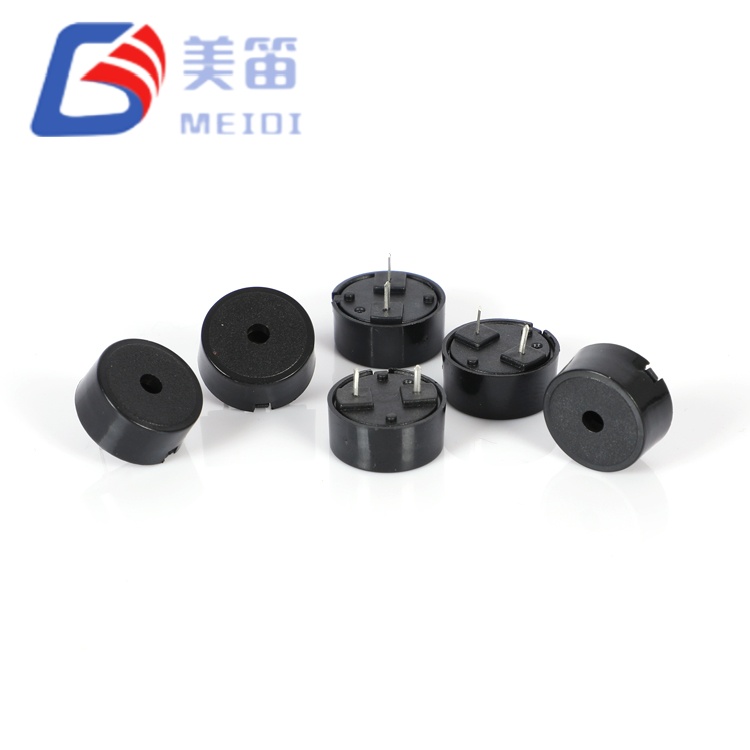

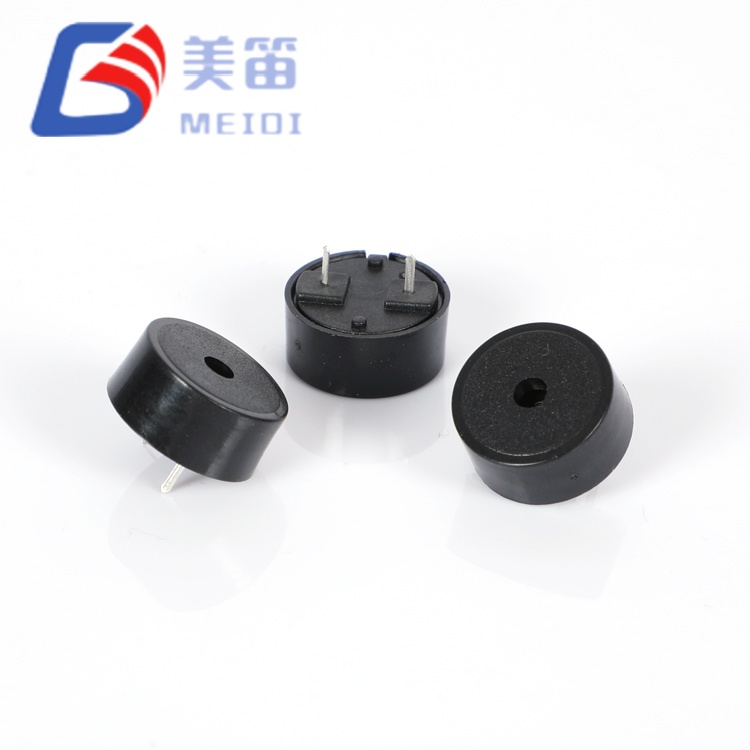

Il cicalino passivo piezoelettrico 1407 con pin Pogo è un cicalino passivo piezoelettrico a foro passante che occupa deliberatamente una posizione di formato medio tra i dispositivi compatti da 12,5 mm e i modelli grandi da 22 mm. Con un diaframma da 14 mm di diametro e un'altezza di 6,7 mm, fornisce un'emissione acustica misurata di 89–94 dB a 4.000 Hz e 5 Vp‑p, superando le alternative più piccole pur mantenendo un ingombro significativamente meno impegnativo rispetto alle soluzioni sovradimensionate.
Prodotto presso lo stabilimento certificato ISO‑9001 di MEIDI nella provincia di Jiangsu, questo componente beneficia della nostra esperienza ultradecennale nella progettazione di trasduttori piezoelettrici. L'elemento ceramico da 14 mm fornisce un'area del diaframma maggiore del 25% rispetto alle varianti da 12,5 mm, il che si traduce in una maggiore efficienza di radiazione acustica senza l'impegno immobiliare del PCB delle alternative da 22 mm. L'intervallo operativo ultra-ampio da 1–30 V consolida più SKU specifici per la tensione, mentre il consumo di corrente misurato di soli 0,63–0,78 mA a 5 Vp‑p garantisce un impatto minimo sull'autonomia della batteria nelle applicazioni portatili e portatili.
Il cicalino passivo piezoelettrico 1407 con Pogo Pin affronta una sfida progettuale specifica: ottenere un'emissione acustica che superi i cicalini compatti da 12 mm senza impegnarsi nell'ingombro e nei costi dei dispositivi da 22 mm. Con un diametro di 14 mm, fornisce un SPL misurato di 89-94 dB, un livello che fornisce un margine di progettazione significativo per allarmi medici, avvisi per apparecchi e indicazioni industriali in cui l'udibilità non può essere compromessa.
La frequenza di risonanza di 4000±500Hz si trova al limite superiore del picco della sensibilità uditiva umana (2–4kHz), producendo un tono nitido e che richiede attenzione che taglia il rumore ambientale dell'ufficio, del settore medico e dell'industria leggera. Questa frequenza è particolarmente efficace negli ambienti in cui i toni a frequenza più bassa possono essere mascherati da sistemi di ventilazione, apparecchiature informatiche o conversazioni.
Essendo un trasduttore piezoelettrico passivo, l'HNR‑1407PA75 richiede un'eccitazione CA esterna, in genere un'onda quadra da 4.000 Hz proveniente da un'uscita PWM del microcontrollore, un timer o un driver IC dedicato. Questa architettura garantisce ai progettisti il pieno controllo sui modelli di tono, sulla modulazione di frequenza per la differenziazione delle priorità e sul ridimensionamento del volume basato sul duty-cycle, funzionalità non disponibili con i cicalini attivi a frequenza fissa. La capacità nominale di 12 nF (misurata 11,7–14,2 nF) consente l'azionamento diretto dalla maggior parte dei pin GPIO dell'MCU senza stadi buffer esterni in molte applicazioni.
L'altezza di 6,7 mm e la massa di 0,85 g rappresentano un equilibrato compromesso tra volume della cavità acustica e compattezza meccanica. Questo fattore di forma si integra facilmente nei dispositivi medici portatili, nei gateway IoT di medie dimensioni e nei pannelli di controllo degli apparecchi commerciali in cui il diametro di 14 mm si adatta ai ritagli standard del pannello anteriore da 15-18 mm.
Diametro medio formato 14 mm: 25% in più di area del diaframma rispetto alle alternative da 12,5 mm; offre un SPL più elevato senza penalità di ingombro di 22 mm
Uscita acustica misurata 89–94 dB – a 5 Vp‑p, 4000 Hz, 10 cm; fornisce un margine di progettazione superiore alla specifica ≥85 dB
Carattere tonale nitido a 4000 Hz – posizionato nel punto debole dell'udito umano con forte percettibilità in ufficio e ambienti medici
Intervallo ultra ampio da 1 a 30 V: il singolo SKU elimina le linee BOM specifiche per la tensione nei sistemi a 3,3 V, 5 V, 12 V e 24 V
assorbimento inferiore a 0,63–0,78 mA – a 5 Vp‑p; scale di corrente con tensione e ciclo di lavoro per un budget prevedibile della batteria
Profilo sottile da 6,7 mm a 0,85 g: fattore di forma bilanciato per dispositivi medici portatili, strumenti portatili e nodi IoT di medie dimensioni
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino passivo piezoelettrico | — |
| Tensione nominale | 5 Vp‑p | Onda quadra, 4000 Hz |
| Tensione operativa | 1 – 30 Vp‑p | Continuo |
| Uscita audio | ≥ 85dB | A 5 Vp‑p, 4000 Hz, 10 cm; misurato 89–94 dB |
| Frequenza di risonanza | 4000±500Hz | Alla tensione nominale |
| Consumo corrente | ≤ 10 mA | A 5 Vp‑p, 4000 Hz; misurato 0,63–0,78 mA |
| Capacità | 12±40% nF | A 1 kHz, 25 ℃; misurato 11,7–14,2 nF |
| Temperatura operativa | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +80 ℃ | Non operativo |

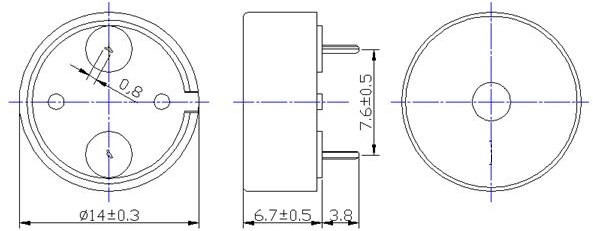

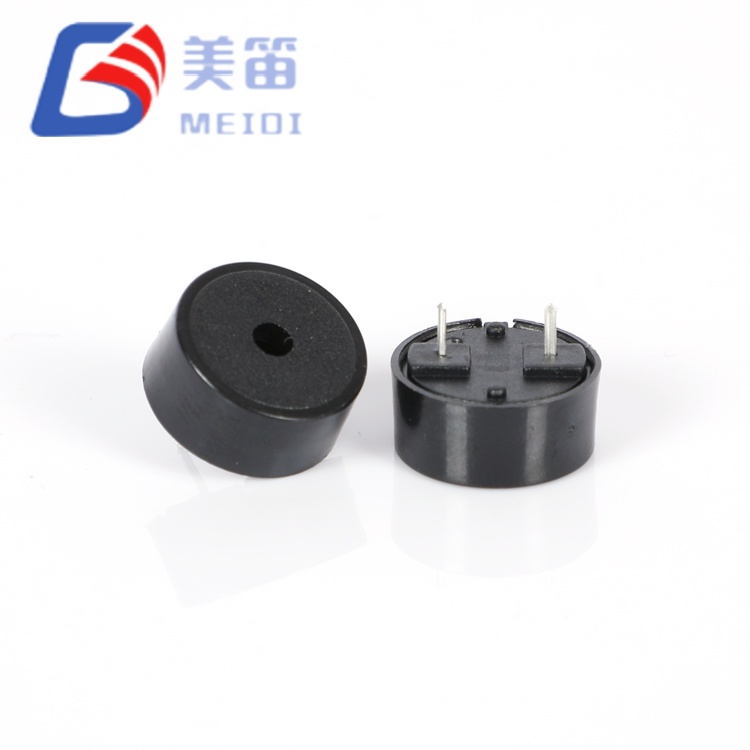

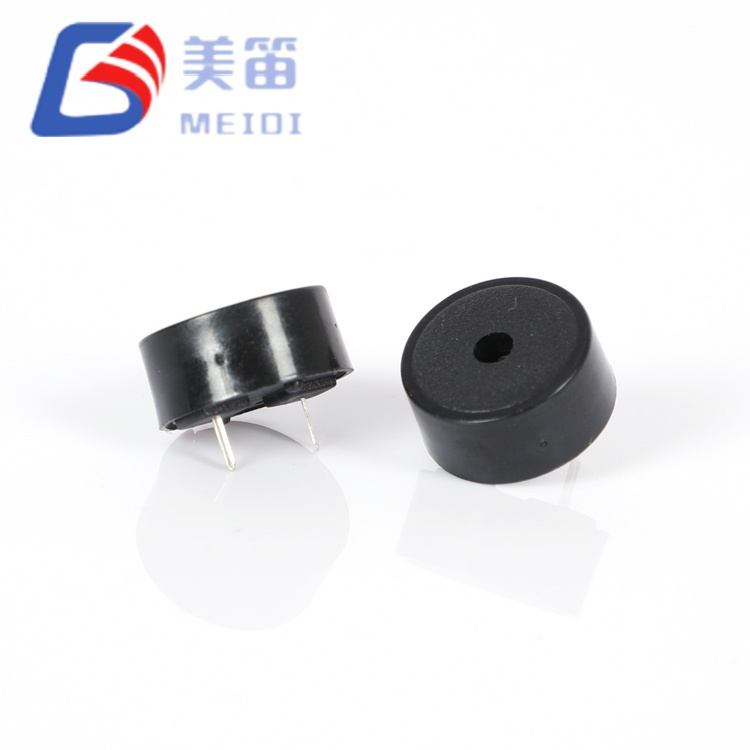

| Dimensioni (diametro × altezza) | 14×6,7 mm | Solo corpo |
| Peso | 0,85 g | Tipico |
| Materiale dell'alloggiamento | PBT nero | UL94 V‑0 |
| Tipo di montaggio | Foro passante | Pin polarizzati |
| Temperatura di saldatura (onda) | 260 ± 5 ℃ | 4–6 s, consigliato |
| Temperatura di saldatura (manuale) | 350±10℃ | 2–5 s, consigliato |
Dispositivi medici portatili: avvisi di febbre del termometro digitale, toni limite del pulsossimetro e segnali acustici di completamento dell'ECG portatile dove il diametro di 14 mm si adatta agli alloggiamenti ergonomici
Gateway di sensori IoT di medie dimensioni: avvisi di soglia ambientale, segnali acustici sullo stato della connettività e avvisi di manomissione in dispositivi più grandi dei nodi a bottone ma più piccoli dei controller industriali
Pannelli di controllo degli elettrodomestici commerciali: segnali del timer del forno, segnali acustici di fine ciclo della lavastoviglie e avvisi di guasto del frigorifero in ritagli standard del pannello anteriore da 15-18 mm
Moduli interni automobilistici: promemoria delle cinture di sicurezza, segnali acustici delle porte socchiuse e feedback degli strumenti diagnostici sui bus accessori a 12 V
Sistemi di controllo industriali a 24 V: segnalatori di guasti PLC, toni di conferma dei pulsanti HMI e avvisi acustici di limite del processo
Strumenti portatili di test e misurazione: toni di continuità del multimetro, avvisi di trigger dell'oscilloscopio e avvisi di limite di alimentazione su dispositivi da banco di medie dimensioni
| Requisito di progettazione | HNR‑1407PA75 Vantaggio |
| SPL superiore a 12 mm senza ingombro di 22 mm | Il diametro di 14 mm misurava 89–94 dB a 5 Vp‑p; fornisce headroom acustico per applicazioni di allarme impegnative |
| Dimensioni/prestazioni bilanciate per dispositivi portatili | L'altezza di 6,7 mm e la massa di 0,85 g si adattano agli alloggiamenti ergonomici degli strumenti medici e di test |
| Consolidamento della piattaforma multitensione | L'intervallo 1–30 V sostituisce i cicalini specifici da 3,3 V, 5 V, 12 V e 24 V nella distinta base |
| Design portatile critico per la batteria | assorbimento 0,63–0,78 mA a 5 Vp‑p; la corrente si adatta in modo prevedibile alla tensione e al ciclo di lavoro |
| Compatibilità con ritaglio standard del pannello frontale | Il diametro di 14 mm si adatta alle comuni cornici di apparecchi e strumenti da 15 mm con uno spazio minimo |
L'HNR‑1407PA75 elimina la scelta binaria tra cicalini compatti da 12 mm con SPL limitato e dispositivi ingombranti da 22 mm con ingombro eccessivo. Per i progettisti di strumenti medici portatili, gateway IoT di medie dimensioni e pannelli per apparecchi standard, il formato da 14 mm offre un margine acustico che le alternative da 12 mm non possono eguagliare, pur mantenendo la compatibilità PCB e del pannello frontale compromessa dai dispositivi da 22 mm.
MEIDI produce HNR‑1407PA75 su linee di assemblaggio piezoelettriche dedicate con pressatura automatizzata della ceramica, cottura degli elettrodi e incapsulamento dell'alloggiamento. La nostra base produttiva di Jiangsu opera secondo la gestione della qualità ISO 9001:2015, con controllo statistico del processo in ogni fase, dall'ispezione delle materie prime alla verifica acustica finale.
Ogni lotto di produzione viene sottoposto a una qualificazione completa:

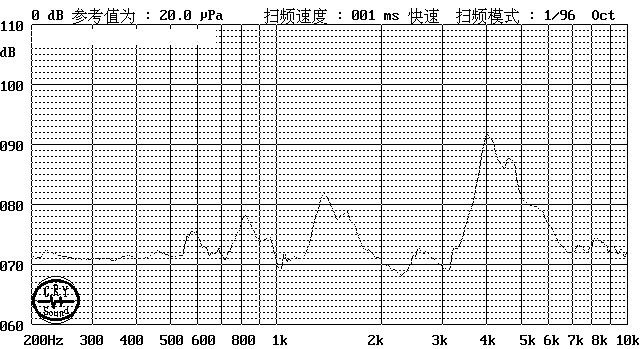

Verifica della frequenza di risonanza – campionamento statistico 4000 Hz ±12,5%; intervallo misurato tipico 3900–4080 Hz

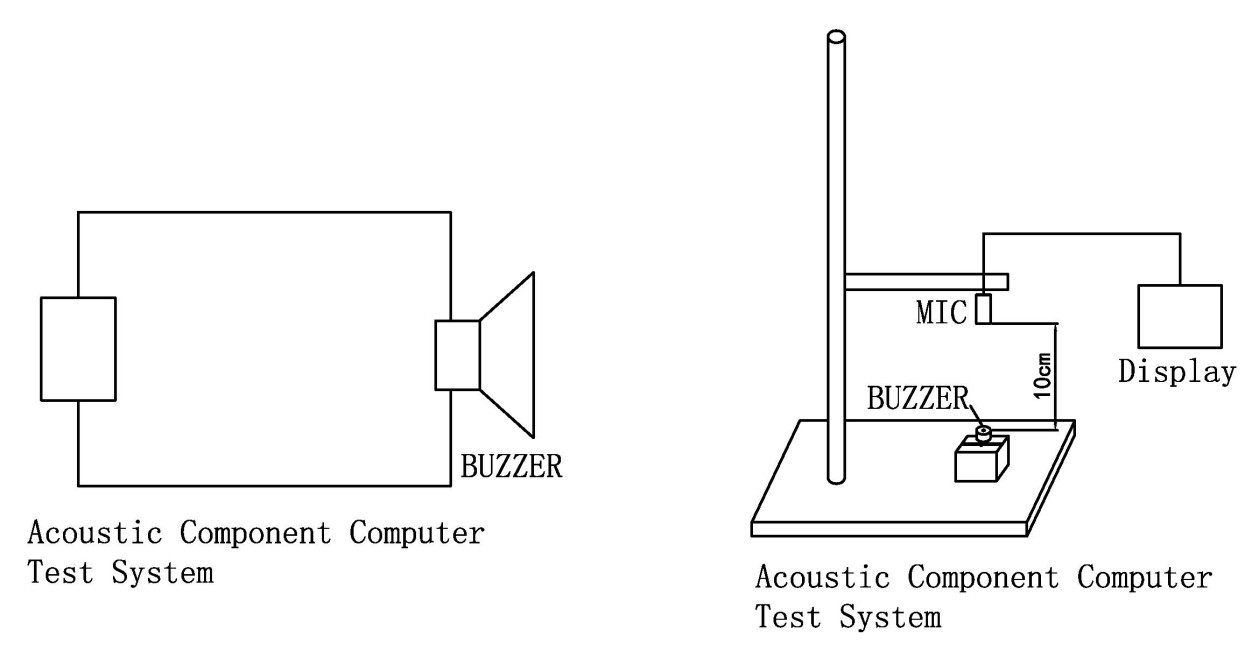

Verifica batch SPL – ≥85 dB minimo a 5 Vp‑p, 4.000 Hz, 10 cm; intervallo del campione misurato 89–94 dB
Convalida del consumo di corrente – ≤10 mA massimo; misurato 0,63–0,78 mA conferma un'efficienza inferiore al milliampere
Schermatura della capacità – 12nF ±40% a 1kHz per l'adattamento del circuito di comando; misurato 11,7–14,2 nF
Stoccaggio ad alta temperatura – 48 ore a +80±2℃; recupero dei parametri dopo una stabilizzazione ambientale di 2 ore
Conservazione a bassa temperatura: 48 ore a -30±2℃; attivazione verificata a 1V minimo
Cicli di shock termico: 5 cicli tra -30 ℃ e +80 ℃ con permanenza di 30 minuti per estremo
Convalida dello stress meccanico: vibrazione sinusoidale (10–55 Hz, ampiezza 1,0 mm, assi XYZ, 0,5 ore cumulative) e caduta libera da 75 cm su legno duro da 10 mm (3 impatti)
Resistenza all'umidità: 48 ore a 50±5℃/90–95% di umidità relativa seguite da 2 ore di recupero e caratterizzazione elettrica
Resistenza al calore della saldatura: 250±5℃ per 10±0,5 secondi con distanza corpo-saldatura di 2,0 mm
Tutti i componenti sono conformi a RoHS, REACH e UL94 V‑0. I contrassegni del codice lotto su ciascuna unità consentono una tracciabilità di 10 anni rispetto alla data di produzione, ai dati dei test e ai certificati delle materie prime.
D1: Come si confronta l'HNR‑1407PA75 da 14 mm con le alternative da 12,5 mm e 22 mm nella stessa applicazione?
Il diametro di 14 mm fornisce 89–94 dB misurati a 5 Vp‑p, 4000 Hz, 10 cm: un miglioramento significativo rispetto ai tipici dispositivi da 12,5 mm (tipicamente 83–86 dB) pur mantenendo un ingombro considerevolmente inferiore rispetto alle alternative da 22 mm (tipicamente 95–100 dB). Il formato 14 mm è ottimale quando l'output da 12 mm è marginale ma il 22 mm è meccanicamente o esteticamente inadatto. Per confronti specifici con fattori di forma alternativi, contattare MEIDI per dati di riferimento incrociati dettagliati.
Q2: Questo cicalino può essere pilotato direttamente da un GPIO del microcontrollore da 3,3 V?
Sì, nella maggior parte dei casi. A 3,3 Vp‑p e 4000 Hz, il carico capacitivo da 12 nF assorbe circa 0,16 mA RMS, ben entro la capacità di alimentazione di 8–20 mA dei pin GPIO MCU standard. Per molte applicazioni a 3,3 V non è richiesto alcun transistor esterno o circuito integrato driver. Tuttavia, l'SPL a 3,3 V sarà inferiore agli 89–94 dB misurati a 5 Vp‑p; l'uscita tipica a 3,3 V è di circa 76–80 dB. Per ottenere la massima potenza dai sistemi a 3,3 V, prendi in considerazione un duplicatore di tensione della pompa di carica o un driver piezoelettrico dedicato con boost integrato.
D3: Qual è l'impatto pratico sulla durata della batteria dell'assorbimento di 0,63–0,78 mA?
La durata della batteria viene calcolata dividendo la capacità della cella (mAh) per la corrente operativa (mA) per la durata del tono continuo. Per una tipica batteria a bottone CR2032 (220 mAh), il tono continuo a 5 Vp‑p durerebbe teoricamente circa 280–350 ore. Per cicli di lavoro intermittenti (ad esempio, 1 secondo acceso, 4 secondi spento), moltiplicare per il rapporto del ciclo di lavoro (il 20% di lavoro estende la vita a circa 1400-1750 ore). La durata effettiva della batteria dipende dalle caratteristiche della cella, dalla tensione di alimentazione, dalla temperatura e dall'età: considera queste cifre come stime di primo ordine.
D4: In che modo la tolleranza 4000±500 Hz influisce sulle installazioni con più unità?
La tolleranza di frequenza di ±12,5% è tipica dei cicalini piezoelettrici di questa classe di dimensioni. Nelle installazioni con più unità in cui la coerenza tonale è fondamentale (ad esempio, array a fasi o allarmi paralleli), la variazione di frequenza può produrre un battito udibile tra le unità. Per tali applicazioni, MEIDI offre opzioni di tolleranza ristrette (±5% o ±3%) per ordini di volume. Contatta il nostro team di ingegneri per discutere la classificazione della frequenza e la sintonizzazione personalizzata per i tuoi specifici requisiti multi-unità.
D5: Il diametro di 14 mm è compatibile con i ritagli standard del pannello anteriore?
Il diametro del corpo di 14 mm richiede un foro del pannello minimo di 14,5 mm con spazio libero di 0,25 mm per lato. Questo si adatta a molte cornici standard di apparecchi e strumenti da 15 mm senza modifiche. Per le applicazioni di retrofit che sostituiscono i cicalini da 12 mm, il diametro di 14 mm potrebbe richiedere l'ampliamento del ritaglio di 1,0–1,5 mm. Su richiesta MEIDI fornisce disegni dimensionali e dime per il ritaglio dei pannelli. Per le applicazioni che richiedono compatibilità meccanica da 12 mm senza modifiche, offriamo in alternativa la serie HNR‑1255 (diametro 12,5 mm).
Q6: Qual è la forma d'onda di pilotaggio consigliata per la massima uscita acustica?
Un'onda quadra a 4.000 Hz con ciclo di lavoro del 50% produce l'SPL più elevato grazie alle rapide transizioni di tensione che massimizzano lo spostamento dell'elemento piezoelettrico. Le onde sinusoidali producono un tono più pulito ma in genere riducono l'SPL di 3–5 dB alla stessa tensione di picco. Per ottenere la massima potenza, utilizzare un'onda quadra con tempi di salita e discesa più bassi consentiti dal driver. Si consiglia un resistore in serie da 100–330 Ω per smorzare il ronzio e ridurre l'EMI, ma ciò potrebbe ridurre leggermente l'SPL: valori superiori a 330 Ω attenueranno notevolmente l'uscita.
Per schede tecniche, file STEP 3D, note applicative del circuito di azionamento, esempi di configurazione PWM o prezzi a volume, contattare il supporto tecnico MEIDI.
L'ingegneria delle applicazioni MEIDI risponde in genere entro un giorno lavorativo con disegni di protezione PCB, linee guida per l'integrazione di cabine acustiche e prezzi a volume per programmi qualificati.
