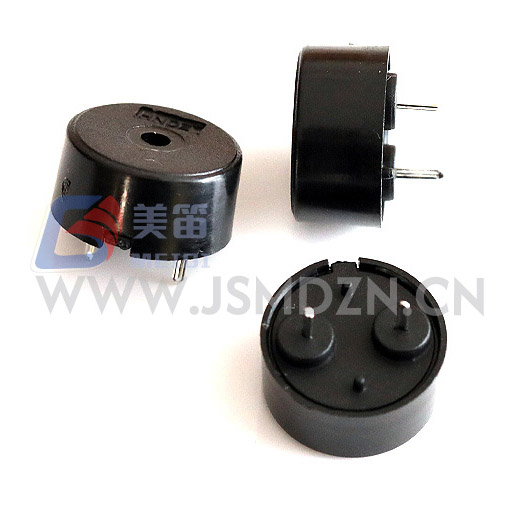

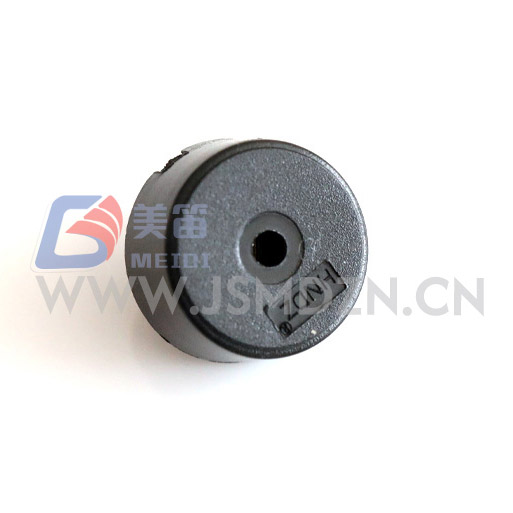

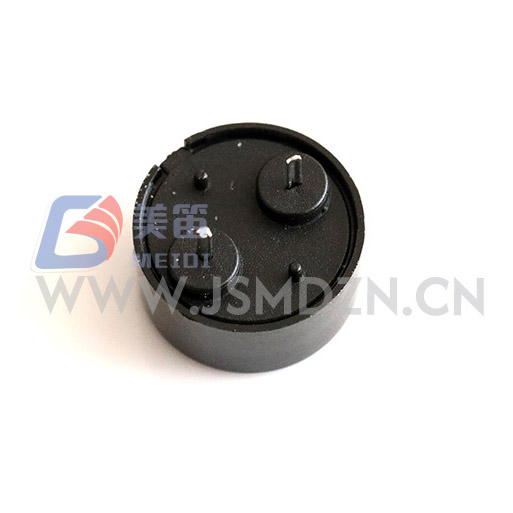

Il cicalino passivo piezoelettrico 1207 con pin Pogo è un segnalatore acustico piezoelettrico passivo a foro passante progettato per essere pilotato da una forma d'onda CA esterna. Misura 12,5 mm di diametro e 7,0 mm di altezza, con un alloggiamento in PBT nero che pesa circa 0,66 g. Quando fornito con a Onda quadra da 5 Vp‑p alla frequenza di risonanza di 4000 Hz, il cicalino emette un suono livello di pressione di almeno 80 dB ad una distanza di 10 cm, mentre si aspira non più di 10 mA. Il segnale di comando può variare da 1 V a 30 V picco-picco, consentendo l'integrazione con logica a bassa tensione e circuiti industriali ad alta tensione. Questo passivo l'architettura dà al progettista il pieno controllo sulla frequenza del tono ed elimina l'assorbimento di corrente di quiescenza associato ai circuiti oscillatori attivi.
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino passivo piezoelettrico (foro passante) | — |
| Tensione nominale | 5 Vp‑p | Livello di prova di riferimento |
| Tensione operativa | 1 – 30 Vp‑p | Gamma del segnale di comando |
| Frequenza di risonanza | 4000±500Hz | Alle condizioni nominali |
| Uscita audio a 10 cm | ≥ 80dB | Onda quadra da 5 Vp‑p, 4000 Hz |
| Consumo corrente | ≤ 10 mA | Onda quadra da 5 Vp‑p, 4000 Hz |
| Temperatura operativa | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +80 ℃ | Non operativo |

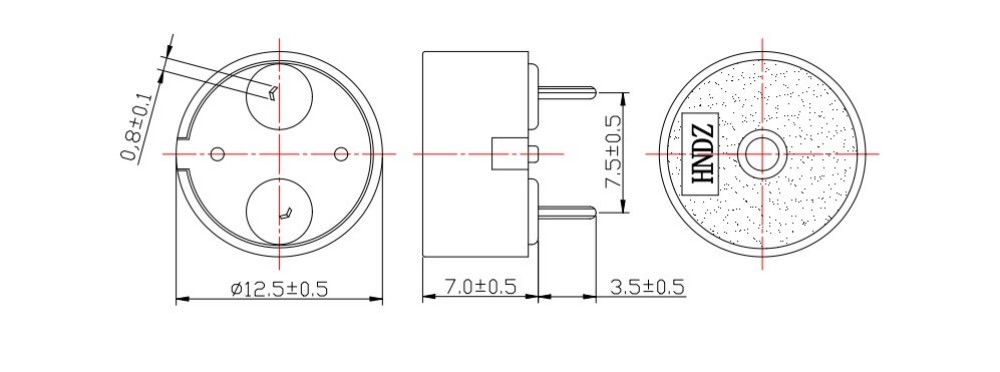

| Dimensioni (diametro × altezza) | 12,5 ± 0,3 × 7,0 ± 0,5 millimetri | Solo corpo, esclusi i perni |
| Peso | 0,66 ± 0,2 g | Tipico |
| Materiale dell'alloggiamento | PBT nero | — |
| Saldatura ad onda ★ | 260 ± 5 ℃, 4–6 s | Si consigliano 2-3 cicli |
| Saldatura manuale ★ | 350 ± 10 ℃, 2–5 s | Si consigliano 2-3 cicli |
| Resistenza al calore della saldatura | 250 ± 5 ℃, 10 ± 0,5 s | Corpo 2,0 mm dalla saldatura |
Le seguenti misurazioni sono state registrate su un campione di 10 unità testato a 5 Vp‑p, 4000 Hz onda quadra. Questi valori illustrano la tipica distribuzione della produzione e non lo sono limiti garantiti. Per l'inviluppo delle prestazioni garantite, fare riferimento alle specifiche sopra.
| NO. | pressione sonora (dB) | Corrente (mA) | Capacità (nF) | Diametro (mm) | Hmm) |
| 1 | 84 | 0.45 | 11.7 | 12.01 | 7.1 |
| 2 | 83 | 0.51 | 12.2 | 11.98 | 7.2 |
| 3 | 85 | 0.48 | 12.3 | 12.03 | 6.98 |
| 4 | 84 | 0.45 | 11.9 | 11.99 | 7.0 |
| 5 | 85 | 0.53 | 12.5 | 11.97 | 6.96 |
| 6 | 86 | 0.54 | 11.8 | 11.99 | 6.99 |
| 7 | 85 | 0.49 | 12.3 | 12.02 | 7.3 |
| 8 | 83 | 0.53 | 12.1 | 12.05 | 7.5 |
| 9 | 84 | 0.51 | 11.2 | 12.02 | 7.0 |
| 10 | 83 | 0.49 | 11.9 | 11.98 | 6.98 |
Come componente passivo, l'HNR‑1207 PA7.5 si affida al sistema host per fornire a segnale ad onda quadra o PWM centrato su 4000Hz. Un'implementazione comune utilizza a Pin GPIO del microcontrollore configurato come uscita timer, opzionalmente bufferizzato un transistor quando si desidera una tensione di pilotaggio più elevata rispetto all'alimentazione logica. Il Ne risulta la natura capacitiva del cicalino, con una capacità nominale di circa 12nF in brevi picchi di corrente ad ogni fronte del segnale. Posizionamento di un piccolo resistore in serie (100–330 Ω) in linea con il perno di azionamento può limitare le correnti di picco senza materialmente influenzando l'emissione del suono. Poiché la tensione operativa è compresa tra 1 V e 30 Vp‑p, lo stesso cicalino può essere pilotato direttamente da un MCU da 3,3 V per un avviso moderato o potenziato a 12 V o 24 V per applicazioni più rumorose.
Per l'assemblaggio in serie, la saldatura ad onda a 260 ℃ per 4–6 secondi è la soluzione migliore metodo preferito. Saldatura manuale con il ferro impostato a 350 ℃ per 2–5 secondi è accettabile, essendo consentiti fino a tre cicli termici. L'alloggiamento dovrebbe essere mantenuto ad almeno 2,0 mm dal bagno di saldatura per evitare deformazioni.
Ogni lotto di produzione del cicalino passivo piezoelettrico 1207 con Pogo Pin viene campionato per l'affidabilità in sette elementi protocollo definito nel disciplinare di produzione. I test includono un'esposizione prolungata a umidità (50 ℃, 90–95% RH, 48 ore), conservazione ad alta e bassa temperatura, ciclo termico tra -30 ℃ e +80 ℃, cadute meccaniche, vibrazioni e resistenza al calore della saldatura. L'accettazione richiede che tutte le specifiche elettriche e dimensionali siano successivamente soddisfatte un recupero di 2 ore a temperatura ambiente.
Lo stabilimento MEIDI di Jiangsu integra la lavorazione interna della ceramica e il piezoelettrico automatizzato incollaggio e verifica acustica di fine linea al 100%. Il sistema di gestione della qualità è certificato ISO9001 e i dati dei test specifici del lotto possono essere forniti insieme al volume spedizioni.
Apparecchiature che generano già un'uscita PWM o ad onda quadra per altri scopi può utilizzare direttamente il cicalino passivo piezoelettrico 1207 con Pogo Pin senza aggiungere circuiti dell'oscillatore. Gli strumenti portatili alimentati a batteria beneficiano della bassa corrente di pilotaggio di 10 mA e l'assenza di un carico dell'oscillatore quiescente. Nei quadri di controllo industriali operando con alimentazioni a 12 V o 24 V CC, l'ampia accettazione della tensione semplifica la progettazione del conducente. L'ingombro ridotto di 12,5 mm è adatto anche agli spazi limitati elettronica di consumo come sensori per la casa intelligente e tester portatili.
Di quale segnale di comando ha bisogno questo cicalino?
Richiede un segnale CA, tipicamente un'onda quadra o PWM, a una frequenza vicina a 4000Hz. L'applicazione di una tensione CC non produrrà suono e potrebbe danneggiare l'elemento.
Posso pilotarlo direttamente da un microcontrollore?
Sì, a condizione che il livello logico rientri nell'intervallo 1–30 Vp‑p. Per 3,3 V o 5 V sistemi, l'SPL sarà inferiore agli 80 dB specificati a 5 Vp‑p. Un transistor il buffer può aumentare la tensione di comando quando è necessaria una potenza maggiore.
Quali profili di saldatura sono consigliati?
Si consiglia la saldatura ad onda a 260 ℃ per 4–6 secondi. La saldatura manuale può essere eseguita a 350 ℃ per 2–5 secondi. Entrambi i metodi consentono fino a tre cicli termici.
Come devo gestire il cicalino dopo la saldatura?
L'alloggiamento non è sigillato, quindi evitare l'immersione in solventi o fondenti. Conservare le schede assemblate in un ambiente asciutto per prevenire l'ossidazione dei perni.
Per schede tecniche complete, curve di risposta in frequenza o rapporti di test specifici per lotto, contatta MEIDI con i requisiti del tuo progetto. Il supporto tecnico in genere risponde entro un giorno lavorativo.
