Il cicalino passivo piezoelettrico HNR‑1207 PA6.5 con pin Pogo caricati a molla è un cicalino passivo piezoelettrico a foro passante progettato per sistemi a batteria e di raccolta di energia in cui ogni microampere influisce sull'autonomia. Con un consumo misurato di 0,45–0,54 mA a 5 Vp‑p (4000 Hz), questo componente fornisce ≥ 80 dB SPL con meno di un decimo della corrente dei tipici cicalini elettromagnetici attivi, prolungando significativamente la durata della batteria nei dispositivi medici portatili, nei monitor indossabili e nei nodi di sensori wireless.

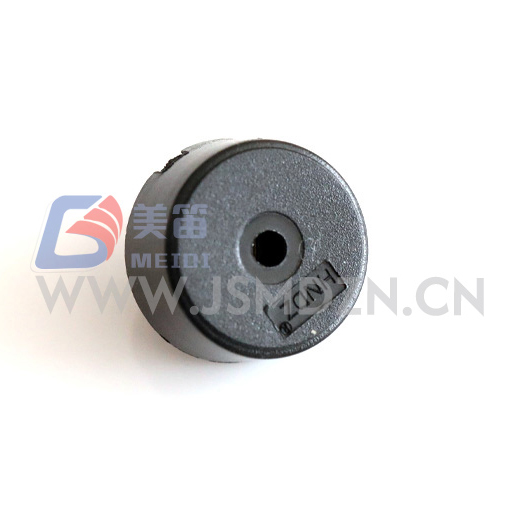

Prodotto presso lo stabilimento MEIDI di Jiangsu, l'HNR‑1207 PA6.5 è dotato di un diaframma ceramico piezoelettrico da 12,5 mm in un alloggiamento alto 7,0 mm, con un peso di soli 0,66 g. Il suo carico capacitivo (10nF nominale) consente il pilotaggio diretto dalla maggior parte dei pin GPIO del microcontroller senza transistor esterni, mentre l'intervallo operativo da 1 a 30 V consolida più SKU specifici della tensione in un unico componente per sistemi a 3,3 V, 5 V, 12 V e 24 V. L'alloggiamento nero in PBT resiste alla saldatura a onda a 260°C e alla rilavorazione manuale a 350°C, supportando sia l'assemblaggio automatizzato che la riparazione sul campo.
L'HNR‑1207 PA6.5 è un cicalino piezoelettrico passivo che richiede eccitazione CA esterna, in genere un'onda quadra da 4000 Hz proveniente da un pin PWM del microcontroller, un'uscita timer o un driver IC dedicato. A differenza dei cicalini elettromagnetici che azionano una bobina assetata di corrente, questo dispositivo utilizza un elemento ceramico piezoelettrico che si flette sotto la tensione applicata, presentando un carico principalmente capacitivo. Questa differenza fondamentale si traduce in un consumo di corrente inferiore di ordini di grandezza: misurato 0,45–0,54 mA a 5 Vp‑p, rispetto a 20–30 mA per le alternative elettromagnetiche attive.
L'intervallo operativo ultra ampio da 1 a 30 V è eccezionalmente ampio per un cicalino piezoelettrico passivo. A 3,3 V, il dispositivo produce un'uscita sonora adatta per avvisi di prossimità e toni di stato. A 5 V, soddisfa la specifica ≥80 dB. A 12 V o 24 V, l'SPL aumenta ulteriormente mentre la corrente rimane bassa: la natura capacitiva fa sì che il consumo energetico si adatti alla frequenza di commutazione anziché all'ampiezza della tensione. Questa elasticità di tensione consente il consolidamento dell'approvvigionamento: un unico codice articolo serve nodi IoT da 3,3 V, dispositivi consumer da 5 V, moduli automobilistici da 12 V e controller industriali da 24 V senza circuiti di regolazione della tensione.
La frequenza di risonanza di 4000±500Hz si trova al limite superiore del picco della sensibilità uditiva umana (2–4kHz), producendo un tono nitido e che richiede attenzione che taglia il rumore ambientale con una potenza minima. Il montaggio a foro passante con pin polarizzati garantisce la corretta polarità e la ritenzione meccanica in ambienti soggetti a vibrazioni. La massa di 0,66 g riduce al minimo il carico inerziale sui gruppi PCB, una considerazione importante per i dispositivi indossabili e portatili in cui i budget di massa sono limitati.
Assorbimento di corrente inferiore al milliampere: misurato 0,45–0,54 mA alle condizioni nominali; consumi nettamente inferiori rispetto alle alternative elettromagnetiche
Intervallo operativo ultra ampio da 1 a 30 V: un singolo SKU serve sistemi da 3,3 V, 5 V, 12 V e 24 V senza conversione di tensione
Carico capacitivo 10nF: azionamento GPIO MCU diretto nella maggior parte delle applicazioni; non è richiesto alcun transistor esterno o circuito integrato driver
Uscita tonale nitida a 4.000 Hz: frequenza ottimale per l'udito umano con bassa distorsione armonica dovuta all'attuazione piezoelettrica
Massa ultraleggera da 0,66 g: carico inerziale minimo per gruppi PCB indossabili, portatili e sensibili alle vibrazioni

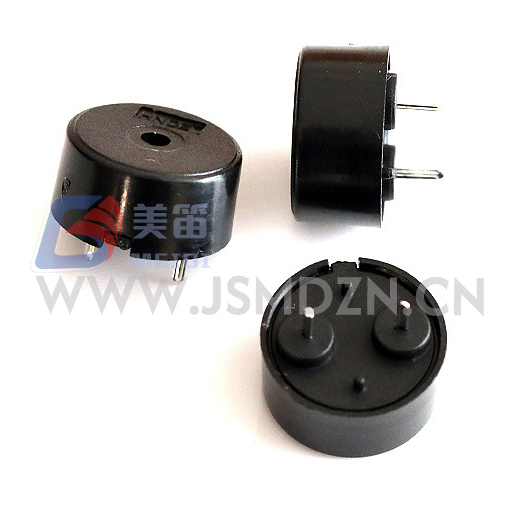

Montaggio polarizzato a foro passante: ritenzione meccanica e protezione della polarità in installazioni industriali e automobilistiche
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino passivo piezoelettrico | — |
| Tensione nominale | 5 V (Vp‑p) | Onda quadra, 4000 Hz |
| Tensione operativa | 1 – 30 V (Vp‑p) | Continuo |

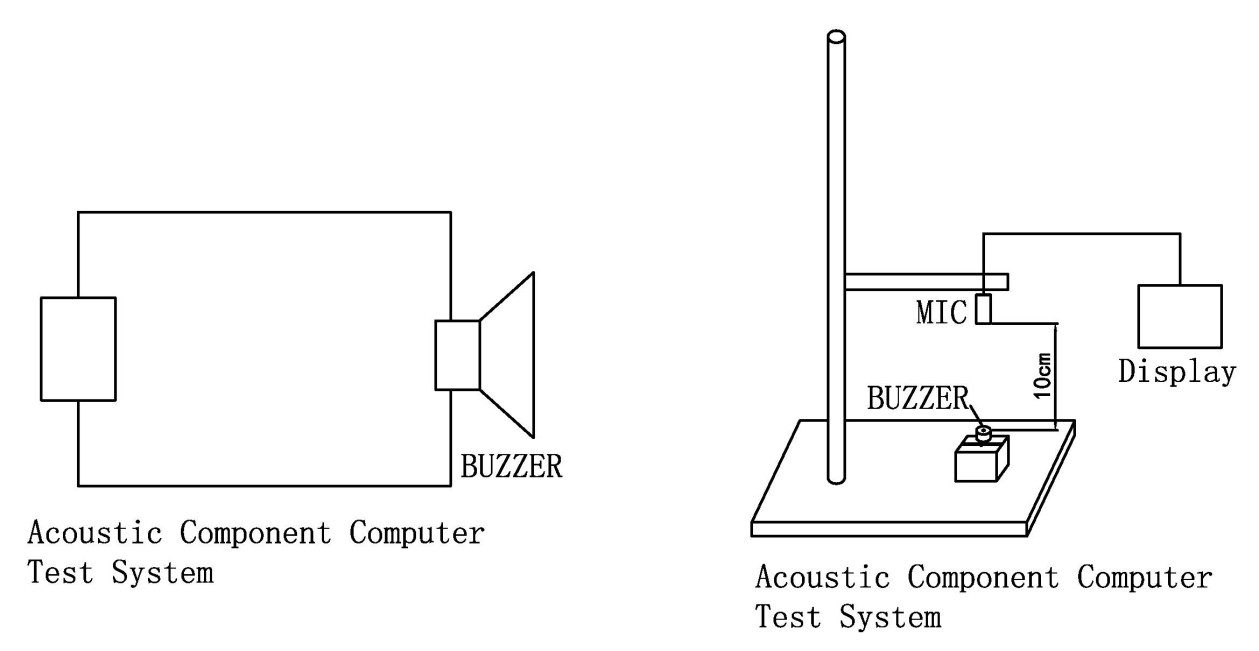

| Uscita audio | ≥ 80dB | A 5 Vp‑p, 4000 Hz, 10 cm |

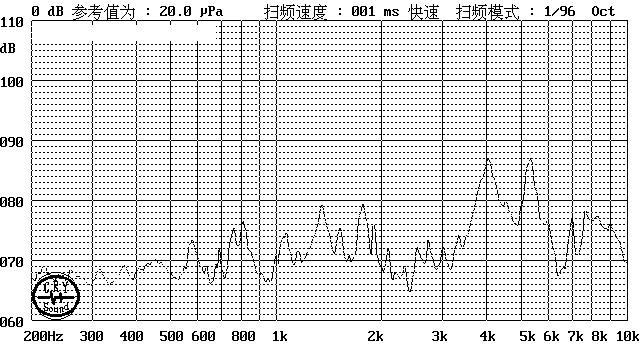

| Frequenza di risonanza | 4000±500Hz | Alla tensione nominale |
| Consumo corrente | ≤ 10 mA | A 5 Vp‑p, 4000 Hz; misurato 0,45–0,54 mA |
| Capacità | 10 ± 40% nF | A 1 kHz, 25 ℃ |
| Temperatura operativa | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +80 ℃ | Non operativo |

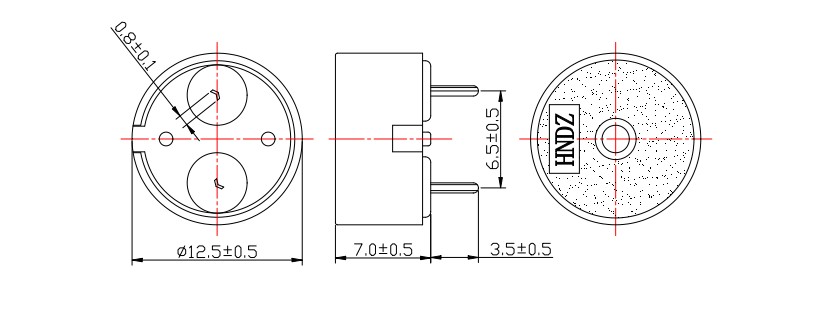

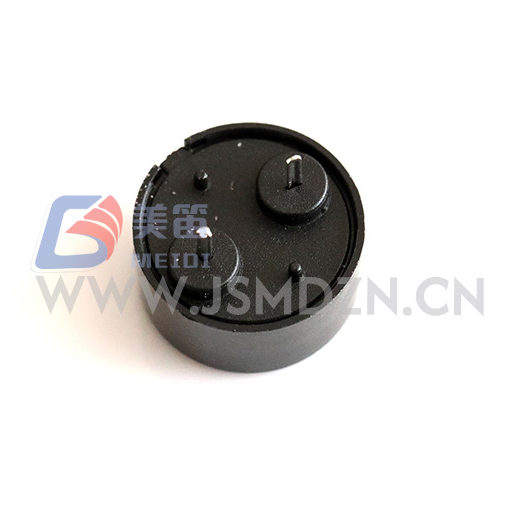

| Dimensioni (diametro × altezza) | 12,5×7,0 mm | Solo corpo |
| Peso | 0,66 ± 0,2 g | Tipico |
| Materiale dell'alloggiamento | PBT nero | UL94 V‑0 |
| Tipo di montaggio | Foro passante | Pin polarizzati |
| Temperatura di saldatura (onda) | 260 ± 5 ℃ | 4–6 s, consigliato |
| Temperatura di saldatura (manuale) | 350±10℃ | 2–5 s, consigliato |
Monitor sanitari indossabili: promemoria dei farmaci, avvisi di rilevamento cadute e allarmi di soglia del glucosio in cui la durata della batteria è il vincolo di progettazione principale
Dispositivi medici portatili: toni limite del pulsossimetro, segnali acustici di completamento del ciclo di nebulizzazione e avvisi di febbre del termometro digitale negli strumenti alimentati a batteria
Nodi di sensori IoT: avvisi di soglia ambientale, segnali acustici sullo stato della connettività e avvisi di rilevamento di manomissioni in sensori wireless a energia solare o a bottone
Sistemi di misurazione intelligenti: notifiche sui limiti di utilizzo, avvisi di errori di comunicazione e avvisi di manomissione nei contatori di servizi alimentati a batteria
Moduli interni automobilistici da 12 V/24 V: promemoria delle cinture di sicurezza, segnali acustici di accensione tramite chiave e feedback degli strumenti diagnostici senza sovraccarico del regolatore di tensione
Pannelli di controllo industriali da 24 V: indicazione di guasto, segnali acustici di completamento ciclo e avvisi di finecorsa nei sistemi PLC e con logica relè
| Sfida progettuale | Soluzione HNR‑1207 PA6.5 |
| L'autonomia della batteria è il vincolo principale | L'assorbimento di 0,45–0,54 mA prolunga significativamente la durata delle batterie a bottone rispetto alle alternative elettromagnetiche |
| Famiglia di prodotti multitensione | Il singolo SKU da 1–30 V sostituisce i cicalini specifici da 3,3 V, 5 V, 12 V e 24 V; riduce le righe della distinta base e l'inventario |
| Nessun pin MCU di riserva per driver dedicato | Caricamento di unità da 10nF direttamente dal GPIO; non sono necessari transistor, resistori o induttori |
| Budget di peso indossabile <1g | La massa di 0,66 g soddisfa severi vincoli di indossabilità senza compromessi acustici |
| Ambiente medico/RF sensibile alla compatibilità elettromagnetica | L'attuazione piezoelettrica non genera campo magnetico; zero rischi di interferenze ECG/EEG |
Il cicalino passivo piezoelettrico con Pogo Pin caricati a molla occupa un livello di efficienza distinto nel portafoglio acustico di MEIDI. Laddove i cicalini elettromagnetici danno priorità alla semplicità plug-and-play, questo cicalino piezo-passivo da 1–30 V sostituisce l'oscillatore integrato con una riduzione della corrente di ordini di grandezza e flessibilità della tensione. Per i progetti alimentati a batteria, multitensione o con vincoli di massa, il guadagno di efficienza giustifica il requisito di un'unità esterna.

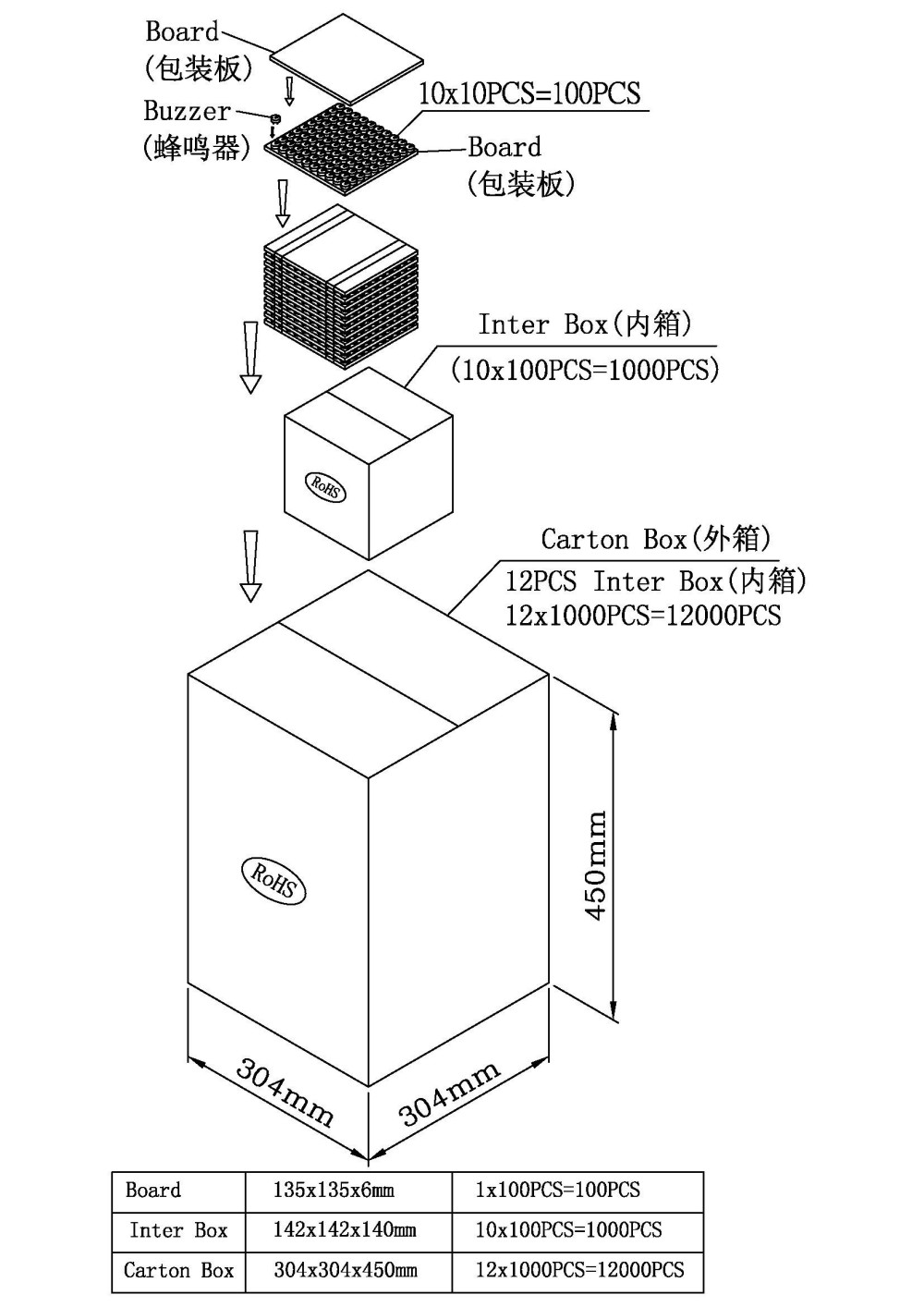

MEIDI produce HNR‑1207 PA6.5 su linee di assemblaggio piezoelettriche dedicate con incollaggio ceramico automatizzato, terminazione degli elettrodi e stazioni di sintonizzazione della frequenza. La nostra base produttiva di Jiangsu segue i protocolli di gestione della qualità ISO 9001, con controllo statistico del processo in ogni fase della produzione.
Ogni lotto di produzione è sottoposto a una verifica approfondita:
Test di capacità al 100% – verifica 10nF ±40% a 1kHz per la corrispondenza del circuito di comando; intervallo misurato 11,2–12,5 nF nei campioni di produzione
Campionamento della frequenza di risonanza – verifica statistica 4000 Hz ±12,5%; intervallo misurato tipico 3900–4080 Hz
Verifica batch SPL – ≥80 dB minimo a 5 Vp‑p, 4000 Hz; intervallo del campione misurato 83–86 dB
Convalida del consumo di corrente – ≤10 mA massimo; misurato 0,45–0,54 mA conferma prestazioni inferiori al milliampere
Stoccaggio ad alta temperatura – 48 ore a +80±2℃ (test di stoccaggio, non in funzione); recupero dei parametri dopo una stabilizzazione ambientale di 2 ore
Conservazione a bassa temperatura: 48 ore a -30±2℃; attivazione verificata a 1V minimo
Cicli di shock termico: 5 cicli tra -30 ℃ e +80 ℃ con permanenza di 30 minuti per estremo
Convalida dello stress meccanico: vibrazione sinusoidale (10–55 Hz, ampiezza 1,0 mm, assi XYZ, 0,5 ore cumulative) e caduta libera da 75 cm su legno duro da 10 mm (3 impatti)
Resistenza all'umidità: 48 ore a 50±5℃/90–95% di umidità relativa seguite da 2 ore di recupero e caratterizzazione elettrica
Resistenza al calore della saldatura: 250±5℃ per 10±0,5 secondi con distanza corpo-saldatura di 2,0 mm
Certificazioni disponibili: RoHS, REACH e UL94 V‑0 per l'alloggiamento PBT. La marcatura del codice lotto su ciascuna unità consente una tracciabilità di 10 anni rispetto alla data di produzione, ai registri dei test e ai lotti di materie prime.
D1: L'HNR‑1207 PA6.5 può essere pilotato direttamente dal pin GPIO del microcontroller da 3,3 V?
Sì, nella maggior parte dei casi. Il carico capacitivo da 10 nF assorbe un RMS stimato di 0,13 mA a 3,3 Vp‑p e 4.000 Hz, ben entro la capacità di 8–20 mA dei pin GPIO MCU standard. Non è richiesto alcun transistor esterno o circuito integrato driver. Per il massimo SPL, pilotare a 5 Vp‑p se l'MCU supporta pin con tolleranza a 5 V o funziona da una guida a 5 V. A 3,3 V, l'uscita è udibile per gli avvisi di prossimità e di stato, anche se al di sotto della soglia specifica di 80 dB che viene convalidata a 5 Vp‑p.
Q2: In che modo il consumo di corrente si adatta alla tensione e alla frequenza?
Il consumo di corrente in un cicalino piezoelettrico è principalmente capacitivo: I ≈ 2πfCV. A frequenza costante, la corrente si adatta linearmente alla tensione. A 10 Vp‑p, la corrente teorica è di circa 1,0 mA; a 24 Vp‑p, circa 2,4 mA, ancora trascurabili rispetto alle alternative elettromagnetiche. Il raddoppio della frequenza (ad esempio 8000 Hz) raddoppia la corrente a tensione costante. Per il budget della batteria, presupporre una capacità di 10 nF nel caso peggiore e una tensione di azionamento target.
Q3: Qual è la differenza pratica tra questo cicalino piezo passivo e un cicalino attivo elettromagnetico in un design alimentato a batteria?
L'HNR‑1207 PA6.5 consuma 0,45–0,54 mA rispetto ai 20–30 mA dei tipici cicalini elettromagnetici attivi da 3 V: una riduzione di 40–60 volte. Per una cella a bottone CR2032 (220mAh), ciò si traduce in un'autonomia significativamente estesa per un uso intermittente. Il compromesso è il circuito di pilotaggio esterno: il cicalino piezoelettrico richiede un'onda quadra da 4000 Hz da un pin o oscillatore PWM, mentre il cicalino attivo necessita solo di tensione CC. Per i progetti con risorse PWM disponibili, il guadagno di efficienza è sostanziale.
D4: Posso variare la frequenza di guida per avvisi multitono o con modulazione del volume?
Sì, entro i limiti. L'SPL massimo si verifica alla frequenza di risonanza di 4000 Hz. Guidare a 3500 Hz o 4500 Hz riduce l'uscita di circa 6–10 dB. Per le sequenze multitono, la modulazione di frequenza entro ±500 Hz di risonanza produce toni percettibilmente diversi mantenendo un volume adeguato. La modulazione del ciclo di lavoro (25%–75%) varia il volume percepito regolando l'erogazione media di energia senza modificare la frequenza. Per applicazioni melodiche o musicali, si noti che i cicalini piezoelettrici hanno una larghezza di banda ridotta; le forme d'onda complesse non verranno riprodotte fedelmente.
D5: L'HNR‑1207 PA6.5 è adatto per applicazioni PLC industriali a 24 V senza resistori di limitazione della corrente?
SÌ. La natura capacitiva dell'elemento piezoelettrico fa sì che la corrente sia autolimitata dalla reattanza, non dalla resistenza. A 24 Vp‑p e 4.000 Hz, la corrente stimata rimane inferiore a 1 mA: non è necessaria alcuna resistenza in serie per la limitazione della corrente. Tuttavia, si consiglia un resistore in serie da 100–330 Ω per smorzare il ronzio e proteggere il transistor di pilotaggio dai transitori di carico reattivi. Assicurarsi che il circuito di comando possa sopportare il livello di 24 V; i pin MCU standard da 3,3 V o 5 V richiedono un transistor di spostamento del livello o un fotoaccoppiatore.
Q6: Qual è il layout PCB consigliato per ridurre al minimo l'accoppiamento del rumore?
Posizionare il cicalino lontano da nodi di commutazione ad alto di/dt (convertitori buck, driver di motori) per evitare l'accoppiamento capacitivo nell'elemento piezoelettrico. Mantenere la traccia del segnale di comando breve e, se possibile, instradarla su uno strato interno con un piano di terra sottostante. Un resistore da 100 Ω in serie con il pin GPIO, posizionato vicino all'MCU, riduce gli squilli e le EMI. Per la protezione ESD, è possibile aggiungere alla linea di comando un resistore in serie da 1 kΩ e un piccolo condensatore (ad esempio, 100 pF).
Per note applicative sul circuito di azionamento, linee guida per l'integrazione multitensione, esempi di configurazione PWM o prezzi a volume per le linee di prodotti da 3,3 V, 5 V, 12 V e 24 V, contattare il supporto tecnico MEIDI.
L'ingegneria delle applicazioni MEIDI risponde generalmente entro un giorno lavorativo con esempi di codici PWM, schemi di traduzione a livello di tensione e prezzi a volume per programmi di consolidamento multi-SKU.
