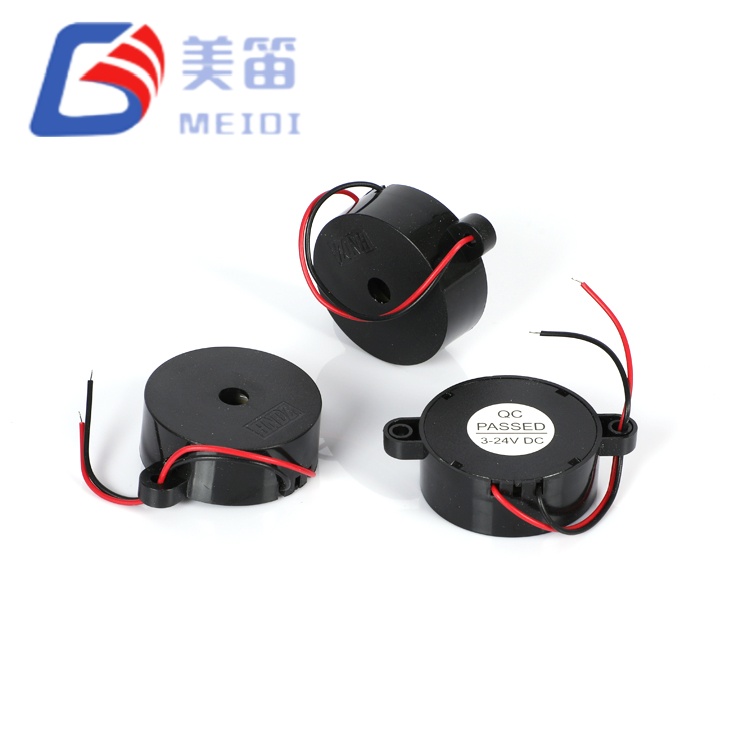

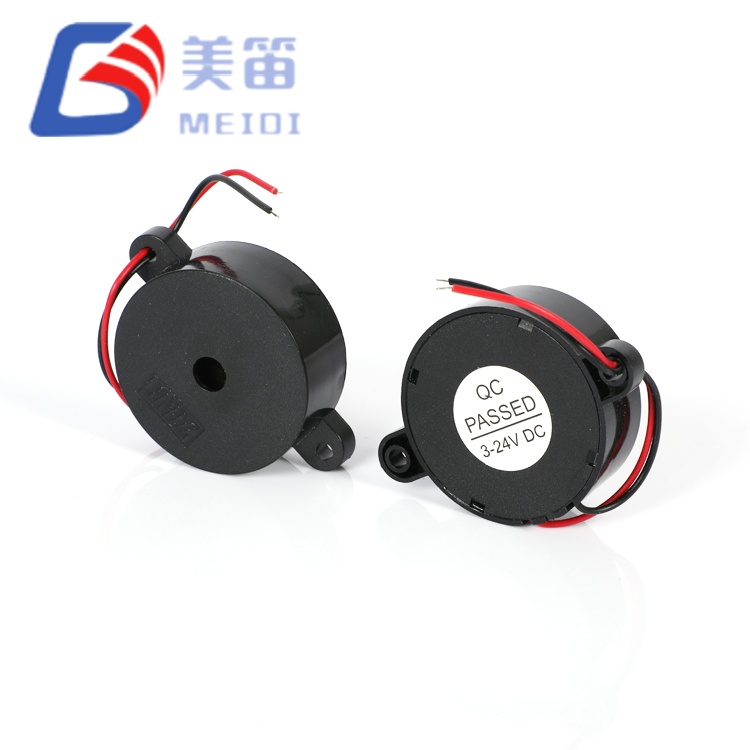

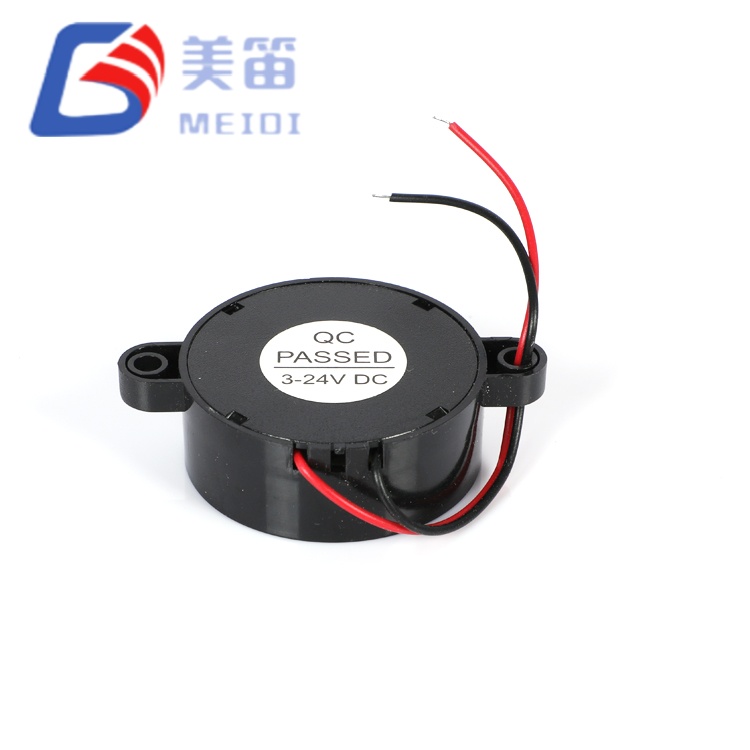

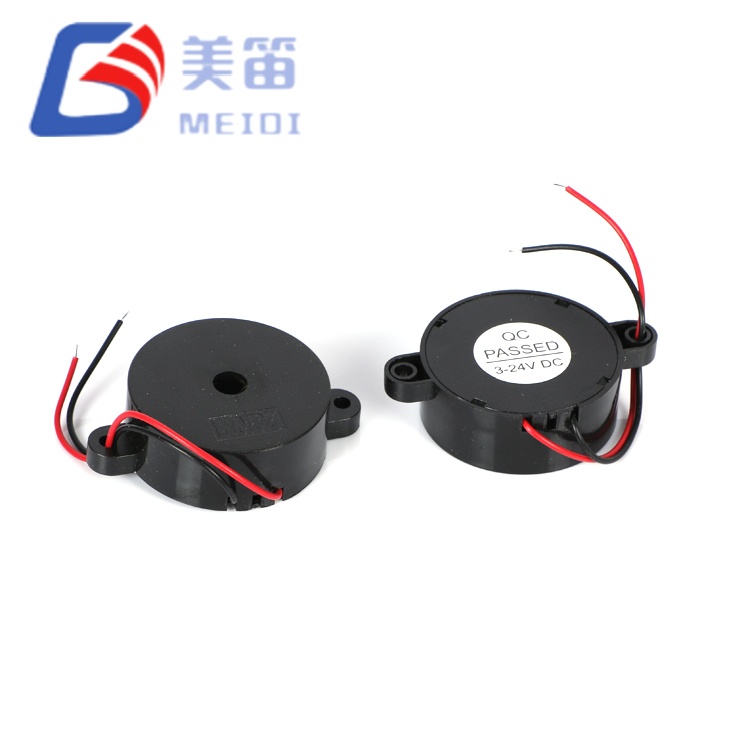

Il cicalino di allarme piezoelettrico attivo 4216 è un allarme piezoelettrico autonomo che combina un diaframma da 41,8 mm con un oscillatore integrato, producendo un tono fisso a 2800 Hz non appena viene applicata l'alimentazione CC. La pressione sonora misurata a 10 cm raggiunge 101–107 dB, ben al di sopra del minimo garantito di 90 dB. L'allarme funziona su un intervallo compreso tra 3 e 24 V CC, assorbendo meno di 8 mA a 12 V e il suo alloggiamento filettato può essere montato saldamente su pannelli di controllo o macchinari soggetti a vibrazioni.
L'emissione acustica è stata verificata a 101–107 dB su un lotto campione di 10 unità, fornendo un margine sostanziale per pavimenti industriali rumorosi e pannelli chiusi.
L'intervallo di alimentazione da 3 a 24 V elimina la necessità di convertitori esterni, coprendo sistemi di veicoli a 12 V, circuiti di allarme antincendio a 24 V e alimentazioni di batterie molto scariche.
Una grande ceramica piezoelettrica da 41,8 mm offre un carattere tonale pulito con armoniche minime, distinguendola dalle sirene elettromagnetiche azionate da bobina.
L'oscillatore integrato genera il tono di avviso immediatamente dopo l'applicazione della tensione, eliminando la necessità di risorse PWM del microcontrollore o transistor di driver esterni.
Il montaggio con cornice filettata fornisce una maggiore ritenzione meccanica rispetto ai design pin-through, una considerazione importante per le apparecchiature esposte a vibrazioni costanti o condizioni esterne.
L'assorbimento di corrente rimane inferiore a 8 mA a 12 V nominali, il che comporta un carico minimo sui circuiti della batteria di backup durante interruzioni prolungate.
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Allarme elettronico/sirena | — |
| Tensione nominale | 12 VCC | Nominale |
| Tensione operativa | 3 – 24 VCC | Continuo |

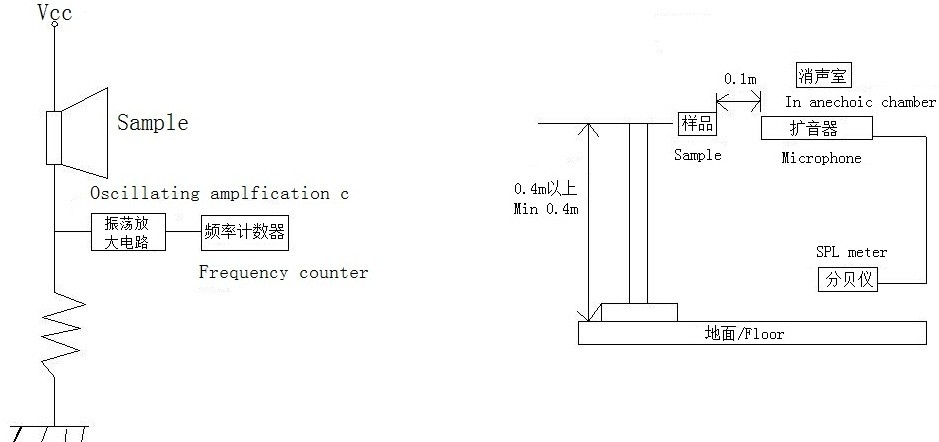

| Uscita audio a 10 cm | ≥ 90dB | A 12VDC, 2800 Hz, campo libero |
| Intervallo SPL campione | 101 – 107dB | Lotto da 10 unità, 12 Vp‑p, 10 cm |
| Frequenza di risonanza | 2800±500 Hz | Oscillatore integrato |
| Intervallo di frequenza del campione | 2860 – 2950 Hz | Clustering in batch |
| Corrente operativa | ≤ 8 mA | A 12 V CC |
| Capacità | 12±40% nF | A 1 kHz, 25 ℃ |
| Temperatura operativa | -20 ℃ ~ +80 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +85 ℃ | Non operativo |
| Dimensioni (diametro × altezza) | 41,8×16 mm | Corpo escluso tratto filettato |
| Peso | 12 g | Tipico |
| Materiale dell'alloggiamento | ABS nero | — |
| Tipo di montaggio | Foro passante con ghiera filettata | Possibilità di montaggio a pannello |
| Saldatura (onda) | 260 ± 5 ℃, 4–6 s | 2–3 passaggi max |
| Saldatura (manuale) | 350 ± 10 ℃, 2–5 s | 2–3 passaggi max |
Pressione sonora: 101 – 107 dB (media 103,2 dB)
Frequenza: 2860 – 2950 Hz (tutti entro una tolleranza di ±500 Hz)
Diametro: 41,79 – 42,00 mm
Altezza: 15,99 – 16,05 mm
Sistemi di allarme per macchinari industriali in cui l'uscita da 101+dB elimina il rumore di fabbrica di 85-90 dB, garantendo che gli avvisi di guasto e arresto di emergenza vengano rilevati immediatamente.
Avvisi di prossimità di attrezzature pesanti su gru, carrelli elevatori e presse, dove il supporto filettato resiste all'allentamento causato da vibrazioni continue.
Pannelli di sicurezza e rilevamento perimetrale che beneficiano della capacità del tono a 2800 Hz di trasportare oltre 50 metri in cortili aperti.
Segnalazione di pericolo veicolare e marittimo, alimentata direttamente da bus a 12V o 24V senza regolazione aggiuntiva.
Sistemi UPS e batterie di backup che richiedono un allarme di bassa potenza per condizioni di fuga termica o sovraccarico, assorbendo solo 8 mA per preservare l'energia immagazzinata.
Impianti solari e ad isola in cui la tensione operativa minima di 3 V mantiene l'allarme funzionante anche durante lo scaricamento completo della batteria.
| Requisiti del sistema di sicurezza | HND‑4216 Vantaggio |
| Udibilità del pericolo a lungo raggio | I valori misurati di 101–107 dB garantiscono un'udibilità dell'allarme a 40–60 metri di distanza con un rumore ambientale di 85 dB. |
| Elimina la complessità delle unità esterne | Oscillatore integrato; è necessaria solo una tensione CC per avviare il tono, risparmiando componenti I/O e driver. |
| Sopravvivere alla qualità dell'energia variabile | La gamma da 3 a 24 V gestisce i binari industriali con avviamento a freddo per autoveicoli, 12 V nominali e 24 V senza convertitori. |
| Resistere alle vibrazioni e alle sollecitazioni meccaniche | Il montaggio a pannello con cornice filettata offre una ritenzione più forte rispetto ai design pin-through; L'alloggiamento in ABS tollera la rilavorazione manuale a 350°C. |
| Ridurre al minimo il carico energetico sui sistemi di backup | ≤8 mA a 12 V assorbe circa il 75% di corrente in meno rispetto alle sirene elettromagnetiche comparabili, prolungando la durata della batteria. |
MEIDI Intelligent Technology produce dispositivi di allarme acustico dal 2011. Lo stabilimento di Jiangsu, in Cina, integra lo stampaggio interno dell'ABS, la calibrazione automatizzata dell'oscillatore e la verifica acustica al 100% nell'ambito di un sistema di qualità certificato ISO 9001. Questa integrazione verticale consente uno stretto controllo sulle prestazioni e sull'affidabilità dell'HND‑4216.
Ogni lotto di produzione viene sottoposto ai seguenti controlli. La pressione sonora viene misurata su ogni unità per confermare il minimo ≥90 dB; le medie batch tipiche superano i 103 dB. È stato verificato che la frequenza dell'oscillatore rimane entro 2800±500 Hz e il consumo di corrente è schermato a ≤8 mA a 12 V. I test di resistenza termica eseguono le unità per 48 ore a +80 °C per confermare la stabilità dell'oscillatore. L'esposizione all'umidità a 40°C e 93% di umidità relativa per 96 ore convalida l'alloggiamento in ABS e la placcatura dei terminali. La saldabilità è testata secondo J‑STD‑002 e i test di vibrazione tra 10 e 55 Hz con ampiezza di 1,0 mm garantiscono che il supporto filettato rimanga sicuro.
Un codice lotto stampato sulla custodia collega ogni HND‑4216 alla data di produzione, al lotto dell'oscillatore e ai registri completi dei test, conservati per dieci anni.
1. Il cicalino di allarme piezoelettrico attivo 4216 può essere utilizzato all'aperto in caso di pioggia o elevata umidità?
L'alloggiamento standard in ABS è progettato per uso interno ed esterno riparato. Per l'esposizione diretta alla pioggia, al lavaggio o alla polvere pesante, contattare MEIDI per una versione con classificazione IP con cornice sigillata e percorso di drenaggio. Anche montare l'allarme con la porta audio rivolta verso il basso può aiutare a proteggere le parti interne.
2. Qual è la distanza di allarme effettiva in una fabbrica rumorosa?
Con un'uscita misurata di 101–107 dB, l'HND‑4216 fornisce in genere un segnale chiaro fino a 40–60 metri di distanza quando il rumore di fondo è di circa 85 dB. In aree molto rumorose (95 dB e oltre), la portata può ridursi a 25–35 metri. Per spazi ampi, si consigliano più allarmi distanziati di 30-40 metri l'uno dall'altro.
3. Il tono può essere personalizzato o viene fissato in fabbrica?
L'unità standard produce un tono costante a 2800 Hz. Per i progetti OEM di volume, MEIDI può valutare frequenze alternative all'interno della banda di risonanza piezoelettrica o aggiungere modelli di modulazione. Si applicano quantità minime di ordine e tempi di progettazione.
4. È sicuro che l'HND‑4216 funzioni continuamente per 24 ore?
SÌ. L'allarme è progettato per il servizio continuo e la sua bassa corrente di 8 mA genera pochissimo calore interno. Sia l'elemento piezoelettrico che il circuito dell'oscillatore rimangono ben entro i limiti termici durante il funzionamento prolungato nell'intero intervallo ambientale da -20°C a +80°C.
5. L'allarme può funzionare con alimentazioni da 48 V CC o 110 V CA?
La tensione continua massima è 24 V CC. Per i sistemi a 48 V, un semplice morsetto zener o un resistore in serie può ridurre la tensione a un livello sicuro. Per 110 V CA è necessario un raddrizzatore a ponte con regolazione a 24 V. Le note applicative per queste configurazioni sono disponibili presso MEIDI. Per questo modello non vengono prodotte varianti personalizzate ad alta tensione.
Per calcoli di copertura acustica, opzioni di tenuta IP, richieste di personalizzazione OEM o prezzi in volume, invia le tue esigenze tramite il modulo di richiesta. Il team di ingegneri delle applicazioni di MEIDI risponde normalmente entro un giorno lavorativo con schede tecniche, disegni di montaggio e disponibilità di campioni.
