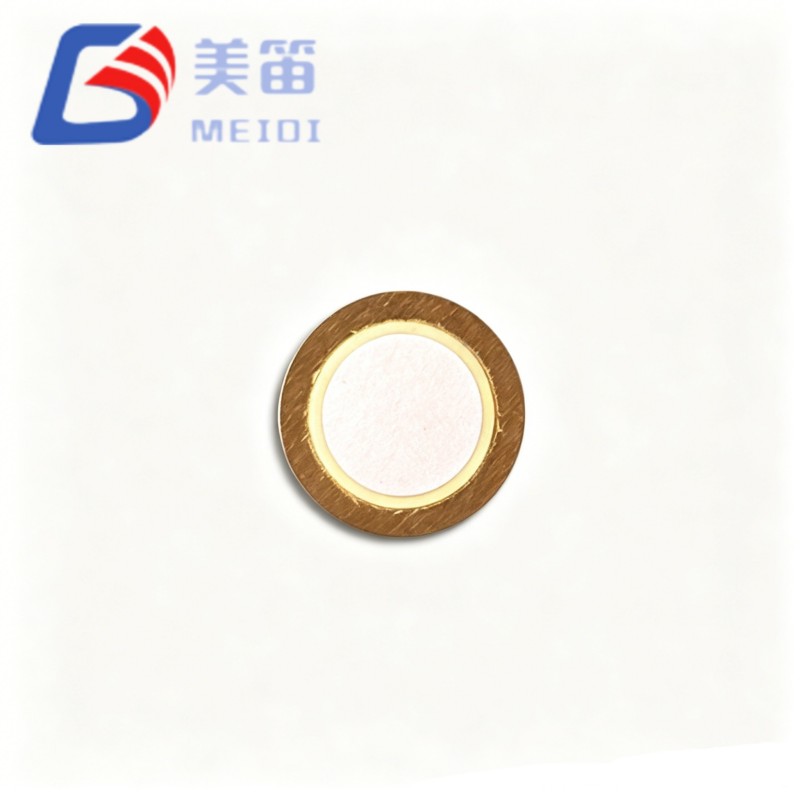

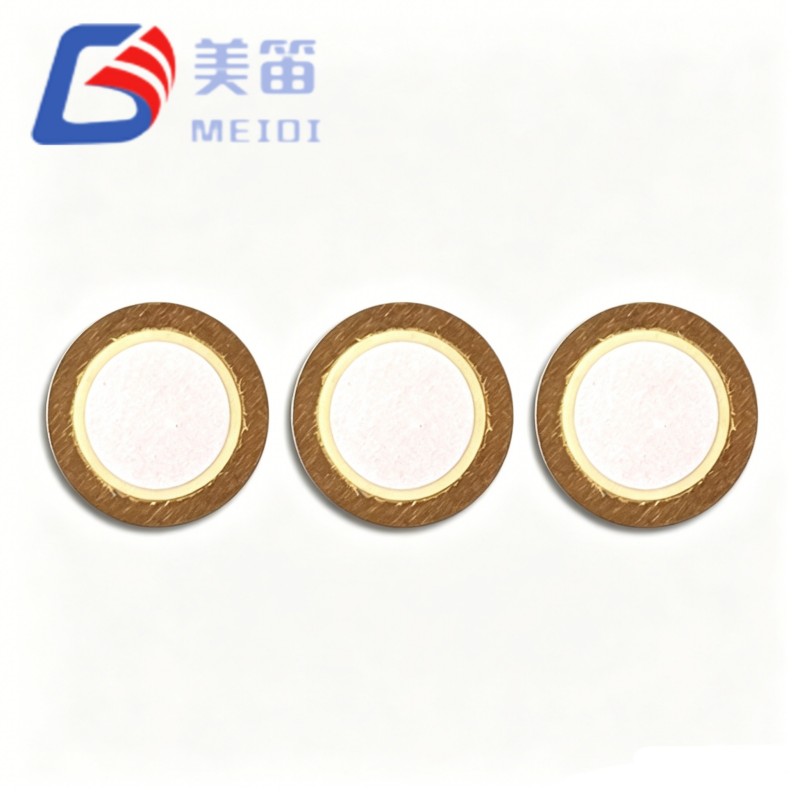

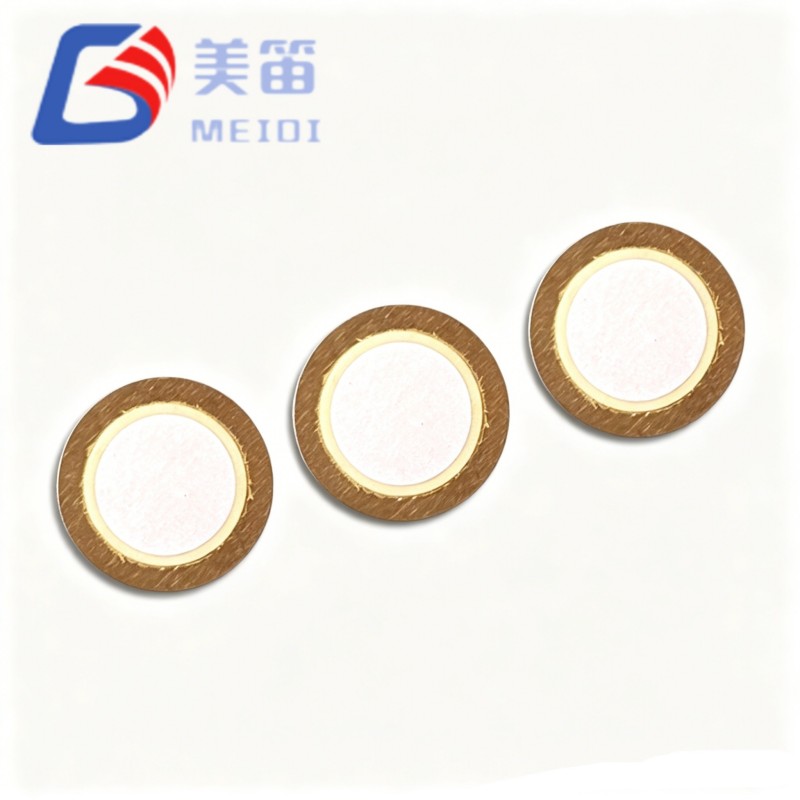

L'elemento cicalino piezoelettrico in ceramica da 12 mm è un disco ceramico piezoelettrico compatto da 12 mm di diametro fissato su un substrato di ottone, progettato per la generazione di toni ad alta frequenza in progetti con vincoli di spazio. Con una frequenza di risonanza di 8,0 kHz e un profilo ultrasottile di soli 0,18 mm, questo elemento è particolarmente adatto per dispositivi miniaturizzati moduli di allarme in dispositivi indossabili, strumenti medici portatili e sensori di sicurezza sottili. MEIDI produce questo elemento è sottoposto a processi di polarizzazione e stampa degli elettrodi strettamente controllati, garantendo risposta in frequenza coerente e uniformità di capacità tra i lotti di produzione. La nostra produzione automatizzata interna e i test rigorosi supportano prestazioni affidabili sia per la prototipazione che per la fornitura OEM di grandi volumi.
Frequenza di risonanza: 8,0 ± 1,0 kHz secondo specifica
Capacità libera: 17.000 pF ± 30% a 120 Hz secondo specifica
Dimensioni: diametro 12,0 mm, spessore 0,18 mm secondo specifica
Substrato in ottone per un accoppiamento affidabile delle vibrazioni acustiche
Temperatura operativa: da -20 °C a +70 °C secondo specifica
| Parametro | Valore | Unità |
| Tipo di prodotto | Elemento ceramico piezoelettrico | — |
| Frequenza di risonanza | 8,0 ± 1,0 | kHz |
| Capacità libera | 17.000 ± 30% | pF (a 120 Hz) |
| Resistenza equivalente | ≤ 300 | Ω |
| Perdita dielettrica (tanδ) | ≤ 5% | — |
| Temperatura operativa | -20~+70 | °C |
| Temperatura di conservazione | -30~+80 | °C |
| Materiale del substrato | Ottone | — |

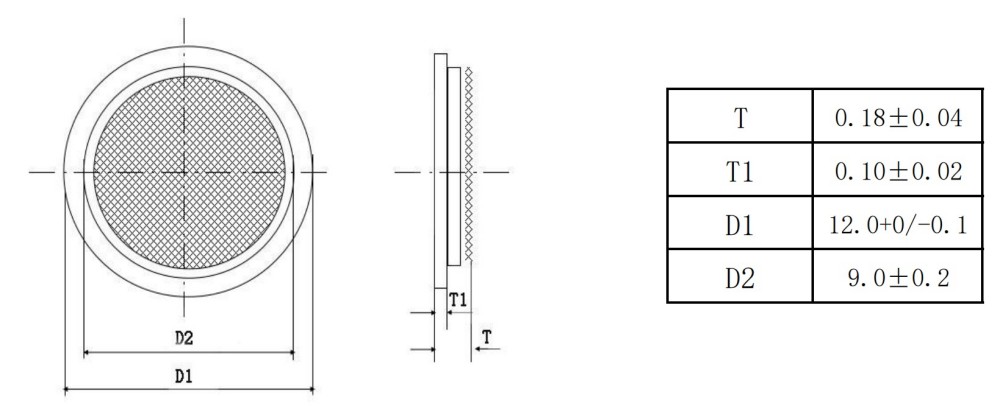

| Spessore totale (T) | 0,18 ± 0,04 | mm |
| Spessore ceramica (T1) | 0,10 ± 0,02 | mm |
| Diametro esterno (D1) | 12,0+0/-0,1 | mm |
| Diametro interno (D2) | 9,0 ± 0,2 | mm |
Monitor indossabili per la salute e fitness tracker
Dispositivi medico-diagnostici portatili (glucometri, pulsossimetri)
Etichette di sicurezza sottili e sensori di contatto per porte/finestre
Moduli di allarme IoT in miniatura e hub di casa intelligente
Tester industriali portatili e strumenti di misura
Elettronica di consumo compatta che richiede feedback acustico ad alta frequenza

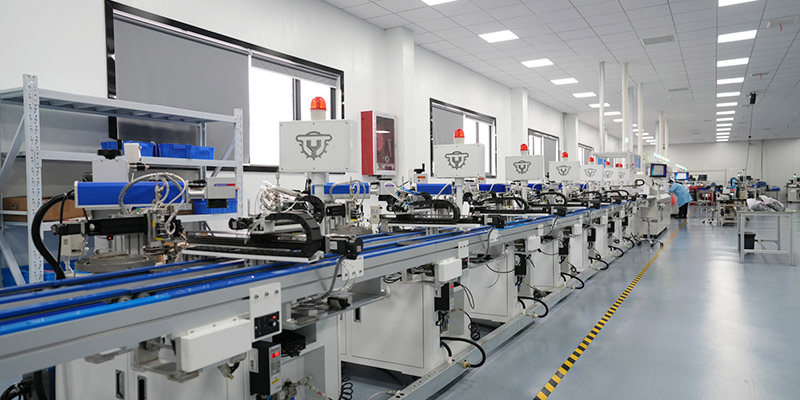

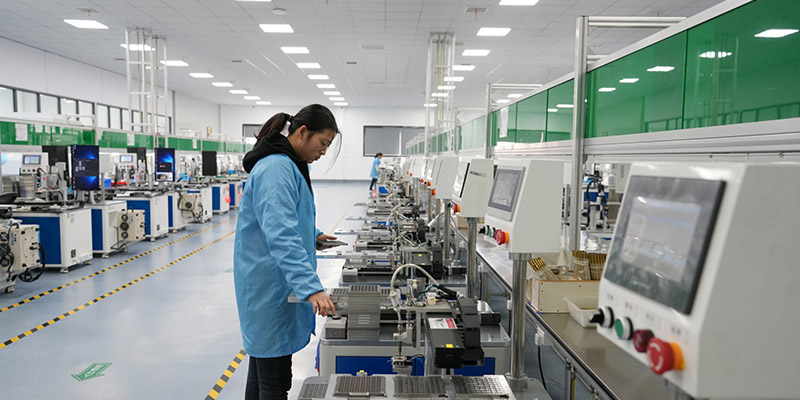

MEIDI si dedica alla produzione di componenti acustici dal 2011. La nostra base produttiva nella provincia di Jiangsu ospita oltre 500 dipendenti e molteplici linee di assemblaggio automatizzate, con a capacità di produzione mensile superiore a 50 milioni di elementi cicalino. L'elemento cicalino piezoelettrico in ceramica da 12 mm trae vantaggio da questa scala: preparazione della polvere ceramica, fusione del nastro, serigrafia con elettrodi, polarizzazione, e l'incollaggio del substrato sono tutti completati internamente, consentendoci di mantenere uno stretto controllo purezza del materiale e stabilità del processo.
Tutti gli elementi superano i test di frequenza di risonanza e capacità al 100% prima della spedizione. La nostra qualità Il sistema, certificato ISO9001, comprende anche l'ispezione dei materiali in entrata, i controlli in-process, e verifica acustica finale. Questo controllo end-to-end garantisce che ogni lotto soddisfi i requisiti stesse specifiche, sia che ordiniate 1.000 pezzi o 1.000.000.
1. Non applicare una tensione di azionamento superiore al campo operativo nominale dell'FT-12T-8.0A1. La sovratensione può portare alla depolarizzazione permanente o alla delaminazione dello strato ceramico.
2. Maneggiare solo dal bordo in ottone. La pressione diretta sulla superficie ceramica può causare microfessurazioni che spostano la frequenza di risonanza e riducono l'emissione acustica.
3. Evitare l'esposizione a gas corrosivi, nebbia salina o umidità elevata durante lo stoccaggio e l'assemblaggio. L'ossidazione del substrato di ottone può degradare il Q meccanico e la saldabilità.
4. Conservare gli elementi nella loro confezione originale sigillata fino al momento dell'utilizzo. L'assorbimento dell'umidità aumenta perdita dielettrica e può accelerare il deterioramento dell'elettrodo.
5. Montare l'elemento con supporto solo attorno al perimetro del supporto. Limitare la centrale l'area vibrante altererà la risposta acustica e potrebbe causare guasti prematuri.
R: Il MOQ standard è di 1.000 pezzi. Quantità di prova più piccole possono essere organizzate con un prezzo leggero regolazione. Contatta il nostro team di vendita per un preventivo su misura.
R: Sì, sono disponibili campioni gratuiti per OEM qualificati e sviluppatori di prodotti. Spedizione espressa potrebbero essere applicati costi a seconda della destinazione.
R: La personalizzazione è supportata entro intervalli possibili. Il nostro team di ricerca e sviluppo può regolare la composizione della ceramica, modello dell'elettrodo e spessore del substrato per soddisfare le vostre esigenze specifiche. Per favore condividi il tuo parametri target per una valutazione di fattibilità.
R: MEIDI è certificato ISO9001. Per l'FT-12T-8.0A1, possiamo garantire la conformità RoHS e REACH dichiarazioni, insieme a rapporti di prova specifici del lotto su richiesta.
R: Gli elementi vengono confezionati in vassoi antistatici e sacchetti sottovuoto con essiccante, quindi posizionati in cartoni rinforzati per l'esportazione. Per ordini di grandi volumi sono disponibili etichette personalizzate e codici a barre.
Per richiedere la scheda tecnica completa, i disegni dimensionali o la guida all'integrazione per l'FT-12T-8.0A1 Elemento ceramico piezoelettrico da 12 mm, contattare MEIDI con i dettagli dell'applicazione. Il nostro team di supporto tecnico risponderà con raccomandazioni tecniche specifiche entro un giorno lavorativo.
